متى يجب عدم استخدام السيراميك الكهرضغطي المركز
مركزة السيراميك الكهرضغطي مغرية.
على الورق يقدمون وعدًا نظيفًا. كثافة أعلى في نقطة التركيز، وإشارة إلى ضوضاء أفضل، وشعاع فعال أصغر.
في الممارسة العملية، يتصرفون أيضًا مثل فخ مصمم للنظام الخاطئ. العنصر المركز ليس "أقوى". محول الطاقة”. إنه محول يعمل على تحويل التسامح وتباين التحميل وخطأ المحاذاة إلى انحراف في الأداء.
هذه المقالة موجهة نحو الفشل عمدًا. الهدف هو مساعدتك رفض ركزت على السيراميك في وقت مبكر عندما تقول الفيزياء وواقع التصنيع أنها ستكلفك الجدول الزمني والإنتاجية والموثوقية.
إذا أتيت إلى هنا على أمل الحصول على قائمة من الحيل الذكية لجعل التركيز يتصرف في منتج OEM فوضوي، فأنت في المكان الخطأ. هذا هو مرشح القرار. إنه مصمم لإيقاف المشاريع السيئة قبل أن تستهلك ميزانية الاختبار الخاصة بك.
ما تعنيه كلمة "تركيز" حقًا من حيث النظام
السيراميك المركز هو أ سيراميك بيزو ذو غطاء كروي مخصص، أو أ عنصر مسطح مقترنة بعدسة صوتية تنتج واجهة موجية متقاربة. تم تصميم انحناء واجهة الموجة بحيث تضاف المراحل بشكل متماسك على مسافة الهدف، وتشكل منطقة ضغط الذروة.
يبدو هذا التعريف بصريًا. العواقب ليست كذلك.
التحول المهم هو هذا.
تصميم الحقل الموحد متين للتنوع. تم تحسين تصميم المجال المركّز ليناسب شكلًا هندسيًا واحدًا، وتحميلًا واحدًا، ومواجهة واحدة، ومحاذاة واحدة.
بمجرد قبول ذلك، تصبح قائمة "متى لا تستخدمه" واضحة.
التركيز هو مضخم مقيد
لا يقوم محول الطاقة المركز فقط بإنشاء نقطة بؤرية. كما أنه يخلق اقترانًا قويًا بشكل غير عادي بين الأخطاء المادية الصغيرة والمخرجات القابلة للقياس.
- يتحول التحول الميكانيكي الصغير إلى تغير كبير في الضغط.
- يتحول التغيير البسيط في التحميل إلى تحول بؤري.
- يصبح الاختلاف الصغير في القدر أو المادة اللاصقة عدسة صوتية لم تصممها أبدًا.
إذا كانت مؤسستك تعيش في العالم الحقيقي. التسامح، والمشغلين، وتقلبات درجة الحرارة، والمواد. سوف يقوم التركيز بسعادة بتحويل هذا الواقع إلى مبعثر في نتائج الاختبار.
مرشح القرار. ابدأ بالمتطلبات الميدانية
قبل أن تفكر في البعد البؤري، اطرح سؤالاً صريحًا.
هل أحتاج بالفعل إلى ذروة الضغط المكاني، أم أحتاج إلى مجال موحد على مساحة أو حجم.
إذا كنت بحاجة إلى حقل موحد أو شبه موحد، فعادةً ما يكون العنصر الذي تم التركيز عليه هو الأداة الخاطئة.
حالات الاستخدام التي تتطلب التوحيد
إذا كان متطلبك هو أي مما يلي، فأنت عادةً في منطقة ذات مجال موحد.
- أنت بحاجة إلى إثارة متسقة عبر السطح، وليس نقطة ساخنة واحدة.
- تريد اقترانًا قابلاً للتكرار عبر الأجزاء ذات التباين الهندسي.
- تحتاج عمليتك إلى "توصيل متوسط للطاقة" بدلاً من "توصيل طاقة الذروة".
- عليك أن تستوفي قيود السلامة أو القيود المادية المرتبطة بالكثافة المحلية.
- تريد أداءً يمكن التنبؤ به عبر المستخدمين والبيئات.
الشعاع المركز يحارب هذه المتطلبات. يخلق التدرجات عن قصد.
هذا ليس عدم تطابق بسيط. إنه تناقض على مستوى المواصفات.
اختبار عقلي سريع
إذا كان مقياس نجاحك مكتوبًا بهذا الشكل.
- ""X على الأقل في كل مكان في هذه المنطقة."
فأنت لا تطلب التركيز. أنت تطلب التغطية.
إذا كان مقياس نجاحك مكتوبًا بهذا الشكل.
- ""على أعلى مستوى ممكن في مكان واحد.""
ثم قد يكون التركيز ذا صلة. ولكن فقط إذا كنت تستطيع التحكم في هذا الموقع.
وضع الفشل 1. تصبح الكثافة المحلية هي المشكلة
المجال المركز يرفع الضغط الأقصى. هذه هي النقطة.
لكن العديد من أنظمة OEM تفشل ليس لأنها لا تستطيع توليد ضغط كافٍ. يفشلون بسبب أين يذهب الضغط يصبح خارج نطاق السيطرة أو غير آمن.
عندما تكون شدة الذروة مسؤولية
تجنب السيراميك المركز عندما تكون أي من هذه المخاطر هي السائدة.
- تلف مادي أو تشققات صغيرة. ركائز هشة، وأغشية رقيقة، أجزاء ملبدة، ويمكن أن تتضرر الواجهات المرتبطة بسبب الضغط الموضعي.
- التجويف غير المرغوب فيه. في السوائل، يمكن للمنطقة البؤرية عبور عتبات التجويف. التجويف ليس من الآثار الجانبية الخفيفة. إنه تغيير في النظام يؤدي إلى التآكل والضوضاء والتقلب.
- النقاط الساخنة الحرارية. إذا كان الامتصاص غير منتظم، فإن التركيز على تركيز التسخين يمكن أن يؤدي إلى ارتفاع جامح في درجة الحرارة محليًا.
- عدم تجانس العملية. التنظيف، غالبًا ما تتحلل عمليات الخلط أو التفريغ أو التحريض عندما تقوم بإنشاء منطقة نشطة واحدة وتجويع الباقي.
- العتبات التنظيمية أو السلامة مرتبطة بالكثافة. إذا تم الحكم على منتجك من خلال ذروة التعرض، فإن التركيز يجعل أسوأ الحالات أكثر صعوبة ويصعب الدفاع عنها.
إذا كانت خطة ضمان الجودة الخاصة بك تتعامل مع "الكثافة المحلية القصوى" كمعلمة خاضعة للرقابة، فإن التصميم المركز يجعل هذا التحكم أكثر صعوبة، وليس أسهل.
الواقع القبيح. أنت لا تشحن المتوسطات
غالبًا ما تتحقق الفرق الهندسية من صحة التصميم المُركَّز من خلال إظهار قمة جميلة على منصة المختبر. ثم يقوم التصنيع بشحن التوزيع.
لا يجرب عملاؤك أفضل عينة لديك. إنهم يختبرون ذيول.
في الأنظمة المركزة، تكون الأطراف هي المكان الذي تعيش فيه النقاط الساخنة والتجويف والفشل.
وضع الفشل 2. تتحول المحاذاة إلى مواصفات الأداء الكهربائي
يعمل السيراميك المركز على تحويل المحاذاة الميكانيكية إلى أداء صوتي. هذا يبدو تافهاً حتى تقوم بقياسه.
إذا كانت نقطة التركيز الفعالة لديك صغيرة، إذن الإزاحة الصغيرة هي ملكة جمال كبيرة.
حقائق التوافق الشائعة في أنظمة OEM
تتضمن معظم مجموعات الإنتاج مزيجًا من هذه العناصر.
- تراكم التسامح من جزء إلى جزء.
- اختلاف سمك المادة اللاصقة.
- ارتداء التركيبات.
- تشوه السكن تحت لقط.
- عدم تطابق التمدد الحراري.
- خطأ في الموضع حسب المستخدم.
- الزحف والاسترخاء مع مرور الوقت.
تتحلل محولات الطاقة ذات المجال الموحد برشاقة مع هذه. التصاميم المركزة تتحلل بشكل منفصل.
قد يكون التحول بمقدار 1 مم في المواجهة ضئيلًا في الحزمة العريضة. يمكن لنفس 1 مم أن ينقلك بعيدًا عن الذروة في التركيز البؤري الضيق ويقلل من اتساعك الفعال بشكل كبير.
إذا لم يتمكن فريقك الميكانيكي من الحفاظ على المحاذاة والمواجهة بإحكام وبشكل متكرر، فيجب أن تفترض أن خرجك الصوتي سيصبح توزيعًا وليس رقمًا.
هكذا تبدأ خسارة العائد.
إطار الإنتاج الذي عادة ما يكون مؤلمًا
إذا كانت المتطلبات الصوتية مكتوبة باللغة الكهربائية، على سبيل المثال "يجب أن تضغط على Vpp عند جهاز الاستقبال" أو "يجب أن تصل إلى X dB SNR"، فقد تكون تخفي القيد الحقيقي.
في التصميم المركّز، فإنك تحدد ضمنيًا التفاوتات الميكانيكية. إذا لم تكن هذه التفاوتات موجودة في الرسم، فسوف تظهر كإخفاقات ميدانية.
وضع الفشل 3. التحميل يغير التركيز. ثم تموت المعايرة الخاصة بك
التركيز ليس الهندسة فقط. إنها الهندسة في الوسط.
يحدد الحمل سرعة الصوت، والتوهين، والمقاومة، وظروف الحدود. قم بتغيير الحمل ولم يعد انحناء واجهة الموجة المصمم "صحيحًا". المسافة البؤرية وتحول الكسب البؤري.
تحميل التباين الذي يكسر التصميمات المركزة
تجنب التركيز عندما يواجه نظامك أيًا من هذه الاختلافات غير المنضبطة.
- تغييرات في تكوين الوسط. على سبيل المثال، التركيز، الفقاعات، محتوى الجسيمات.
- تقلبات درجات الحرارة التي تغير سرعة الصوت.
- ضغط اتصال متغير ضد السطح المستهدف.
- انحناء الهدف أو امتثاله غير معروف.
- سمك طبقة اقتران متغير، بما في ذلك المواد الهلامية أو المواد اللاصقة أو الأفلام.
- تقادم طبقات الاقتران. التجفيف والتورم والتصفيح.
تتطلب الأنظمة المركزة مسارًا صوتيًا مستقرًا. إذا كنت لا تملك المسار، فأنت لا تملك التركيز.
هذه هي النقطة التي تحاول فيها الفرق غالبًا "معايرتها". لا يعمل هذا إلا إذا كان تباين الحمل ضيقًا ومجهزًا بشكل جيد.
إذا لم تتمكن من قياس حالة التحميل، فلن تتمكن من تصحيحها. سوف تقوم بشحن التباين.
فخ المعايرة
تدعو الأنظمة المركزة إلى إحساس زائف بالتحكم لأنه يمكنك دائمًا ضبط شيء ما على مقاعد البدلاء.
- محرك الجهد.
- تردد القيادة.
- نوافذ التوقيت.
إذا كان الحمل ينجرف ولا يمكنك الشعور به، يصبح الضبط لعبة تخمين. هذه ليست المعايرة. إنه تفكير بالتمني مع جداول بيانات أجمل.
وضع الفشل 4. تتصادم توقعات النطاق الترددي مع فيزياء التركيز
تتطلب العديد من متطلبات OEM نطاقًا تردديًا واسعًا.
- نبضات قصيرة.
- استقبال النطاق العريض.
- عملية متعددة التردد.
- عمليات مسح التردد.
يميل العنصر المركز إلى التحسين حول نطاق تردد حيث تتم محاذاة هندسة الطور. ابتعد عن هذا النطاق وسيخفف التركيز أو يتغير.
إذا كان ملخص التصميم الخاص بك يتضمن "الأعمال من f1 إلى f2" وكان هذا الامتداد كبيرًا، فتعامل مع السيراميك المركز على أنه عالي المخاطر.
النتيجة المعتادة ليست الفشل الكارثي. إنه أكثر إزعاجا.
تحصل على جهاز يعمل بشكل جميل على تردد واحد ويصبح غير متناسق في مكان آخر. وهذا يؤدي إلى جدل لا نهاية له بين فرق الكهرباء والصوتيات والتطبيق حول متطلباتهم "الحقيقية".
إذا كنت تميل إلى الكنس، توقف مؤقتًا
غالبًا ما يتم استخدام عملية مسح التردد كفتحة هروب. يمكنه إخفاء عدم اليقين في الرنين وتحسين الاقتران المتوسط.
في الأنظمة المركزة يمكن ذلك أيضًا.
- حرك منطقة التركيز الفعالة حولها.
- تغيير ملف تعريف الكثافة المحلية.
- إثارة التجويف بشكل متقطع.
لذا، حتى لو كان متوسط قوتك يبدو جيدًا، فقد يصبح سلوكك المحلي الأسوأ غير قابل للتنبؤ به.
وضع الفشل 5. تصبح عملية التصنيع الخاصة بك هي المنتج
السيراميك المركز، وخاصة العناصر المنحنية، يصعب تصنيعه ودمجه.
هذه ليست مشكلة الموردين. يصبح خطر BOM الخاص بك.
مضاعفات التكامل التي تظهر متأخرًا
- تؤدي الأسطح المنحنية إلى تعقيد عملية إنهاء القطب الكهربائي والأسلاك.
- من الصعب تطبيق الطبقات المطابقة على المنحنيات بسمك موحد.
- يؤدي وضع الأصيص والتغليف والختم إلى إنشاء طبقات صوتية غير موحدة.
- الانحرافات الهندسية الصغيرة تغير الرنين والتركيز.
- يؤدي تحمل الانحناء إلى تغيير الشعاع أكثر مما تتوقعه الفرق.
نمط الفشل هنا كلاسيكي.
يبدو النموذج الأولي رائعًا لأن مهندسًا ماهرًا قام ببنائه بعناية. يعاني الإنتاج لأن العملية لا يمكنها إعادة إنتاج الشكل الهندسي ومجموعة أدوات التوصيل بشكل متسق.
إذا كان برنامجك حساسًا للتكلفة، أو يعتمد على الحجم، أو ضيق الجدول الزمني، فيجب عليك التعامل مع السيراميك المركز على أنه "مشروع قدرة عملية"، وليس اختيارًا للمكونات.
إذا لم تكن مؤسستك لديها الموارد اللازمة لذلك، فلا تبدأ.
المورد الحقيقة التي يجب أن تفترضها
يمكن لمعظم الموردين إنشاء عنصر مركّز. عدد أقل بكثير يمكنه فعل ذلك.
- تحكم محكم في الانحناء عند مستوى الصوت.
- سلوك مكدس صوتي مستقر بعد التغليف.
- تباين منخفض من مجموعة إلى مجموعة في التركيز الفعال.
ما لم تكن قد قمت بالفعل بتأهيل هذه الإمكانية، فإن تشغيل الإنتاج الأول الخاص بك سيكون فعليًا خطًا تجريبيًا. إذا كانت حالة عملك لا تتحمل ذلك، توقف.
وضع الفشل 6. تصبح النقطة البؤرية نظام قياس غير مقصود
تشبه بعض تطبيقات OEM القياس حتى لو لم تكن كذلك "أجهزة الاستشعار”. إنهم يعتمدون على التفاعل الصوتي المستمر.
الشعاع المركز يجعل النظام حساسًا للغاية للتغيرات الصغيرة في الموضع وهندسة الهدف. هذه الحساسية يمكن أن تتنكر كإشارة.
النتيجة هي إيجابيات كاذبة، أو سلبيات كاذبة، أو انحراف يبدو وكأنه "تغيرت المادة" عندما تغيرت المحاذاة بالفعل.
إذا لم تتمكن من تحديد موضع الهدف، أو إذا كانت هندسة الهدف تختلف من جزء إلى آخر، فإن التصميم المركز يمكن أن يحول التباين العادي إلى بيانات مربكة.
الخطأ. الخلط بين الحساسية والصواب
الحساسية العالية تكون مفيدة فقط عندما يتم التحكم في الشكل الهندسي وعزل المتغير محل الاهتمام.
إذا كان نظامك يحتوي على العديد من المتغيرات غير المنضبطة، فإن الشعاع المركز يمنحك ببساطة طريقة أكثر دقة لقياس عدم اليقين الخاص بك.

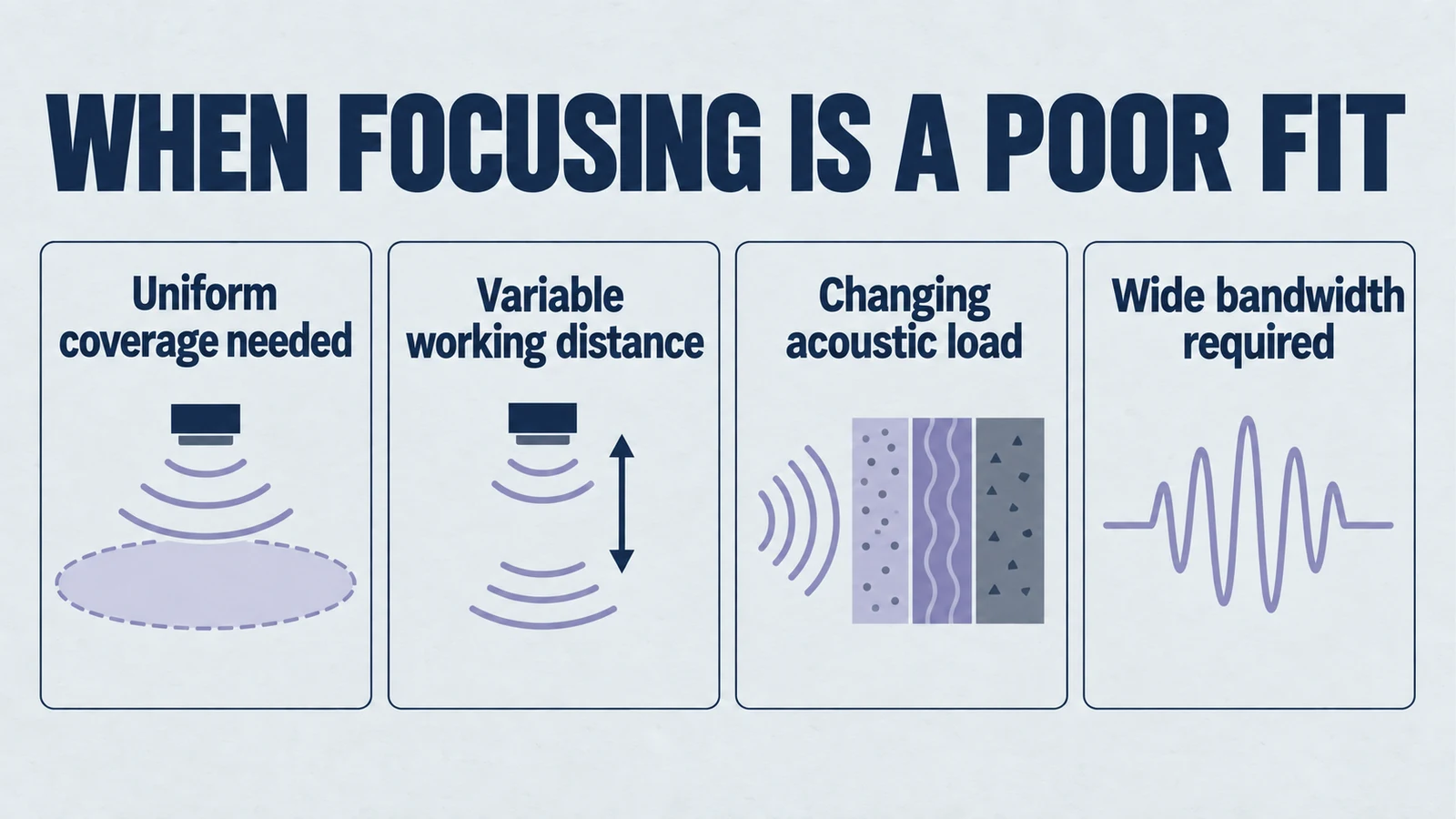

أمثلة للتطبيقات غير المناسبة
هذه الأمثلة صريحة عمدا. إذا تعرفت على مشروعك فيها، تعامل معه كتحذير.
1. أنت بحاجة إلى تنشيط منطقة، وليس نقطة
إذا كان هدفك هو الإثارة أو التنظيف أو التحريك عبر سطح أو حجم ما، فإن التركيز سينتج نقطة ساخنة ومجالًا باردًا.
النتائج النموذجية.
- التنظيف غير الموحد.
- اختلاط متفاوت.
- المناطق التي لا ترى طاقة كافية أبدًا.
- المعالجة الزائدة المحلية. التآكل، الضباب، علامات السطح.
إذا كانت مواصفات العملية الخاصة بك تشير إلى "تغطية موحدة"، فإن التركيز يكون غير متوافق مع الفيزياء.
2. لا يتم التحكم في مسافة المواجهة الخاصة بك
إذا اختلفت مسافة محول الطاقة إلى الهدف عبر المستخدمين أو التجميعات أو ظروف الاستخدام، فسوف يتحرك العنصر المُركّز داخل وخارج الذروة.
النتائج النموذجية.
- عدم تناسق الأداء بين العملاء.
- متلازمة “يعمل على مقعدي”.
- إجراءات المعايرة التي لا تصمد.
- إرجاع الحقول التي تختفي عند إعادة إنتاجها في الرقصة.
3. يتغير الوسيط الخاص بك أو أنه غير معروف
إذا كنت تعمل في سوائل تحتوي على فقاعات أو لزوجة متغيرة أو درجة حرارة متغيرة، فسوف يتحول التركيز وقد تؤدي شدة الذروة إلى التجويف بشكل غير متوقع.
النتائج النموذجية.
- انحراف الأداء القوي مع مرور الوقت.
- ضجيج أو حدة مسموعة تظهر فقط في بعض الظروف.
- تسارع التآكل أو التآكل.
- نافذة عملية غير مستقرة تتطلب مجالسة مستمرة.
4. الهندسة المستهدفة منحنية أو متوافقة أو غير متسقة
يفترض المجال المُركز منطقة تفاعل يمكن التنبؤ بها. إذا أظهر الهدف انحناءً أو امتثالًا أو تشطيبًا سطحيًا متغيرًا، فغالبًا ما تنهار الميزة البؤرية.
النتائج النموذجية.
- كفاءة الاقتران العشوائي.
- تأثيرات الحافة.
- الحساسية للضغط التلامسي.
- معدلات خردة عالية لأنه لا يمكنك فصل العيوب الحقيقية عن أدوات التوصيل.
5. أنت بحاجة إلى سلوك النطاق الترددي الواسع
إذا كان تصميمك يستخدم نبضات أو عمليات مسح ذات نطاق عريض، فإن التركيز يميل إلى إنشاء سلوك شعاع يعتمد على التردد.
النتائج النموذجية.
- تمر المواصفات بتردد واحد ولكنها تفشل عبر عملية المسح.
- أداء مربك وغير رتيب.
- تفسيرات “الأمر يعتمد على درجة الحرارة” تصبح دائمة.
6. أنت تقوم ببناء منتج يواجه المستخدم
إذا كان العميل يتحكم في الموضع أو الضغط أو الاقتران، فعادةً ما يكون التركيز خطأً.
النتائج النموذجية.
- مشاكل قابلية الاستخدام متنكرة في زي الفيزياء.
- العملاء الذين يعتقدون أن الجهاز معيب لأنه غير متناسق.
ما لم تتمكن من فرض الهندسة باستخدام أداة ثابتة، لا يمكنك تولي التركيز في أيدي المستخدمين.
قاعدة صعبة. إذا لم تتمكن من تحديد المحاذاة، فلا تحدد التركيز
إذا لم تتمكن من وضع أرقام عليها ولديك علامة تصنيع، فيجب ألا تستخدم السيراميك المركز.
- التسامح المواجهة المسموح بها.
- الإزاحة الجانبية المسموح بها.
- الاختلال الزاوي المسموح به.
- الاختلاف المسموح به في سمك طبقة الاقتران.
- نطاق درجات الحرارة المسموح بها وتأثيرها على سرعة الصوت.
- التغير المتوسط المسموح به.
- يسمح بسلوك التقادم على مدى عمر المنتج.
إذا كانت هذه الأمور غير معروفة، فإن التركيز ليس خيارًا هندسيًا. إنها مقامرة.
سؤال القائمة المرجعية الذي ينهي المناقشات
اسأل فريقك.
**هل نحدد تركيزًا أم نحدد تثبيتًا.**
إذا لم تتمكن من الإجابة على "التركيبات" بثقة، فإن مواصفات التركيز ليست حقيقية.
ما يجب فعله بدلاً من ذلك. قم بتغيير المتطلبات وليس المكون
هذا ليس قسمًا للحل البديل. إنه فحص للواقع.
إذا فشل مشروعك لأنك اعتقدت أنك بحاجة إلى التركيز، فغالبًا ما يكون الإصلاح الأكثر إنتاجية هو إعادة النظر في متطلبات النظام.
- هل تحتاج إلى نقطة اتصال، أم أنك بحاجة إلى توصيل طاقة موثوق به.
- هل تحتاج إلى الحد الأقصى لضغط الذروة، أم أنك تحتاج إلى حد أدنى ثابت من الضغط.
- هل تحتاج إلى "أفضل أداء للحالة"، أم تحتاج إلى "توزيع محكم في الإنتاج".
- هل تحتاج إلى "تبدو رائعة في العرض التوضيحي"، أم تحتاج إلى "البقاء مستقرًا في الميدان".
إذا كانت الإجابة هي الموثوقية والتوحيد، فأنت في مساحة التصميم الخاطئة. قف. المحور في وقت مبكر.
إطار OEM الأكثر عملية
الأكثر نجاحًا منتجات الموجات فوق الصوتية OEM الأمثل ل.
- نافذة تشغيل واسعة ومتسامحة.
- اقتران يمكن التنبؤ به عبر التفاوتات.
- الحد الأدنى من الحساسية لسلوك المستخدم.
- عملية مستقرة عبر درجة الحرارة والزمن.
التركيز يفعل العكس ما لم تتمكن من التحكم في البيئة مثل المختبر.
الخلاصة. السيراميك المركز عبارة عن أجهزة دقيقة. معظم أنظمة OEM ليست بيئات دقيقة
استخدم المركزة السيراميك الكهرضغطي عندما تحتاج حقًا إلى قمة محلية ويمكنك التحكم في الهندسة والتحميل والمحاذاة.
تجنبها عندما يكون متطلبك هو التوحيد، أو أن بيئتك متغيرة، أو أن تفاوتات التجميع لديك حقيقية، أو أن النطاق الترددي لديك واسع.
التصميم المركز لا يضيف الأداء فحسب. ويضيف هشاشة.
إذا كان منتجك لا يستطيع تحمل الهشاشة، فلا تستخدم التركيز.
إذا كنت تقوم بتقييم تصميم بالموجات فوق الصوتية المركزة، فاتعامل مع هذه المقالة كمرشح. إذا كان هناك وضعان أو أكثر من أوضاع الفشل المذكورة أعلاه تتطابق مع حالتك، فافترض أن التركيز سيزيد من المخاطر. الخطوة الأكثر أمانًا هي رفضها مبكرًا ومواءمتها محول الطاقة اختيار ذو متطلبات ميدانية قوية.
