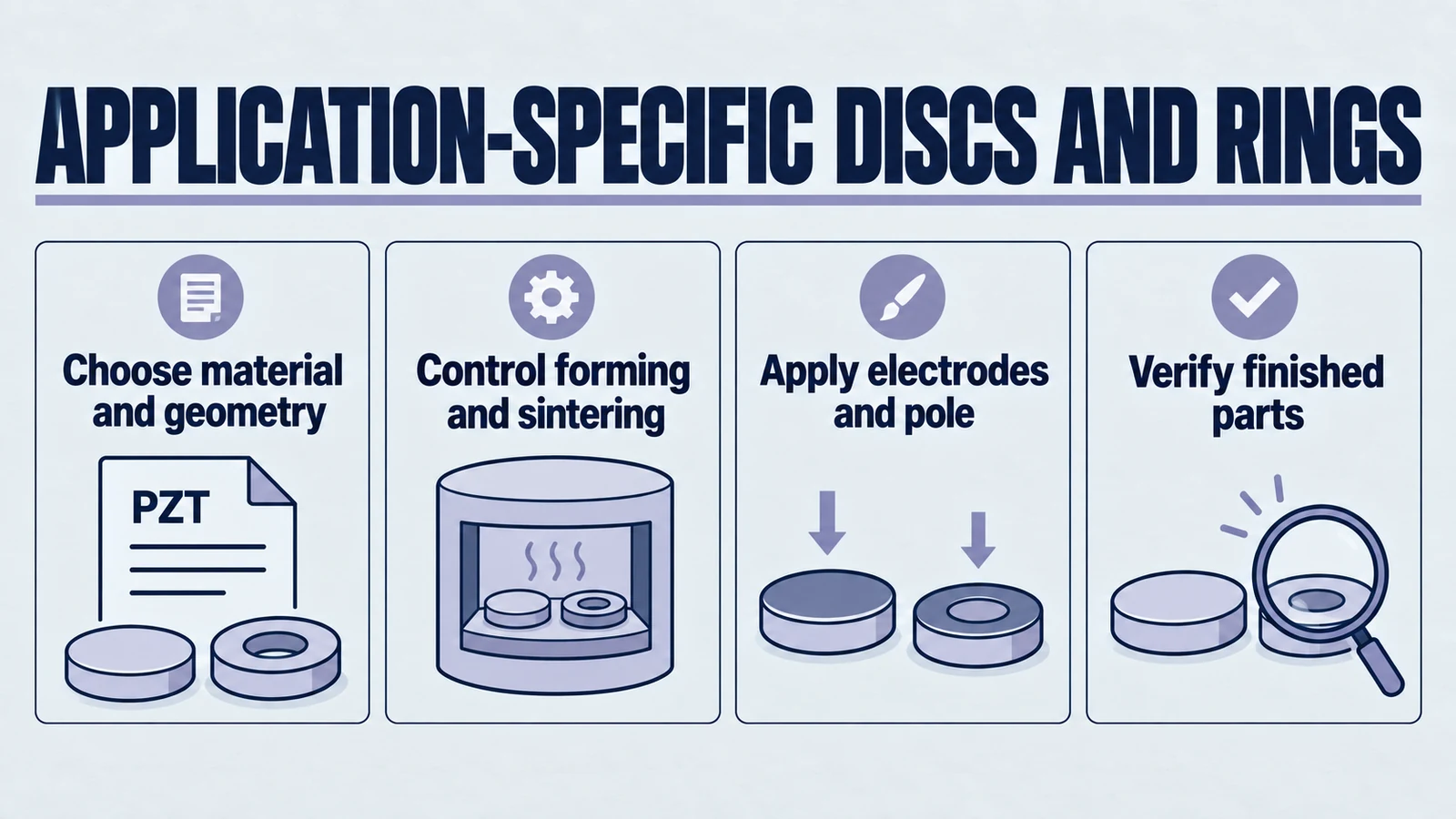

رسم بياني: أقراص وحلقات خاصة بالتطبيقات. اختيار المواد والهندسة؛ التحكم في التشكيل والتلبيد؛ تطبيق الأقطاب الكهربائية والقطب. التحقق من الأجزاء النهائية.

اختيار المواد والهندسة · التحكم في التشكيل والتلبيد · تطبيق الأقطاب الكهربائية والقطب · التحقق من الأجزاء النهائية

من المسحوق إلى الأداء: كيف يقوم YJ Piezo بهندسة أقراص وحلقات السيراميك الكهرضغطية الخاصة بالتطبيقات

I. المقدمة: القرار الحاسم وراء ورقة البيانات

بالنسبة للمهندسين ومديري المشتريات المكلفين بمصادر المكونات المهمة، غالبًا ما يبدأ اختيار السيراميك الكهروضغطي بورقة بيانات. توفر مواصفات الاقتران الكهروميكانيكي وتردد الرنين والسعة أساسًا موضوعيًا للمقارنة. ومع ذلك، فإن هذه البيانات لا تمثل سوى لقطة واحدة في الوقت المناسب. فهو يفشل في التقاط المتغير الأكثر أهمية الذي يحدد النجاح على المدى الطويل: فلسفة التصنيع ومراقبة عملية المورد. إن اختيار مكون كهرضغطية لا يعد بمثابة شراء سلعة؛ إنه قرار شراكة استراتيجي له آثار عميقة على أداء المنتج النهائي وموثوقيته ووقت طرحه في السوق. يمكن أن يؤدي وجود مكون غير متناسق أو سيئ التصنيع، حتى لو كان يحتوي على ورقة بيانات مثيرة للإعجاب، إلى نقاط فشل خطيرة، وإخراج المشاريع عن مسارها وتآكل سمعة العلامة التجارية.

منذ عام 1996، لم تعمل YJ Piezo كمورد مكونات بسيط ولكن كشريك هندسي أساسي للمبتكرين العالميين. هذا التمييز أساسي. إنه مبني على مبدأ أن الموثوقية الحقيقية لا يتم فحصها في نهاية خط الإنتاج ولكن يتم تصميمها بدقة في كل مرحلة من مراحل عملية التصنيع، بدءًا من المسحوق الخام وحتى التحقق النهائي. يتجاوز هذا التقرير ورقة البيانات لإلقاء الضوء على الرحلة المعقدة لـ أقراص السيراميك الكهروضغطية والحلقات الخاصة بـ YJ Piezo. وهو يوضح بالتفصيل كيف يتقارب الفهم العميق لفيزياء المواد، ومخطط التصنيع المتكامل رأسياً، ونموذج الشراكة التعاونية لتخفيف المخاطر وتقديم أداء يمكن التنبؤ به ومحدد للتطبيق. بالنسبة للمهندس المميز، هذه هي قصة كيف يصبح اختيار المكون ميزة تنافسية.

ثانيا. فيزياء الأداء: لماذا تملي المواد والهندسة النجاح

تخضع فعالية المكون الكهرضغطي لقوانين الفيزياء وعلوم المواد الثابتة. إن اختيار المادة الأساسية PZT (تيتانات زركونات الرصاص) والهندسة النهائية للمكون هما الرافعتان الهندسيتان الأساسيتان اللتان تحددان سلوكه تحت الضغط الكهربائي والميكانيكي. تعتمد خبرة YJ Piezo على الإتقان الشامل لهذه المبادئ، مما يضمن تحسين كل مكون بشكل أساسي للتطبيق المقصود منه منذ البداية.

مصفوفة المواد PZT M - السيراميك "الناعم" مقابل "الصلب".

المصطلحان "ناعم" و"صلب" في سياق السيراميك PZT لا يشيران إلى صلابتهما الفيزيائية ولكن إلى حركة مجالاتهما الكهروضوئية - المناطق المجهرية للاستقطاب الكهربائي الموحد داخل البنية البلورية. يعد هذا التمييز أمرًا بالغ الأهمية لمطابقة المادة مع متطلبات تحويل الطاقة المحددة للتطبيق.

تتميز سيراميك PZT "الناعم" بقابلية تنقل عالية للمجال، مما يجعلها أسهل في الاستقطاب. يُترجم هذا إلى العديد من المزايا الرئيسية لتطبيقات محددة: معامل شحن كهرضغطية كبير (d₃₃)، والسماحية النسبية العالية (K)، وعوامل الاقتران الكهروميكانيكية العالية (k). هذه الخصائص تجعلها حساسة بشكل استثنائي، ومثالية للأجهزة التي تحول السلالات الميكانيكية الصغيرة إلى إشارات كهربائية قابلة للاستخدام أو العكس. وبالتالي، فإن السيراميك الناعم هو المادة المفضلة لتطبيقات مثل:

  • أجهزة الاستشعار: بما في ذلك أجهزة استشعار التدفق أو المستوى، وأجهزة التقاط الاهتزاز، ومحولات طاقة الاختبار غير المدمر (NDT) حيث تكون حساسية الشحن العالية أمرًا بالغ الأهمية.
  • المحركات الدقيقة: يستخدم في أنظمة تحديد المواقع الدقيقة والنانوية حيث يلزم إزاحة دقيقة ومتحكم فيها استجابةً لجهد كهربائي صغير.
  • التصوير الطبي: تعتمد محولات الطاقة عالية الأداء للموجات فوق الصوتية الطبية على الاقتران العالي واستجابة التردد النظيف للمواد PZT الناعمة لإنشاء صور تشخيصية واضحة.

السيراميك "الصلب" PZT.، على العكس من ذلك، لديهم حركة أقل في المجال بسبب إدراج منشطات محددة. وهذا يزيد من صعوبة استقطابها وإزالة استقطابها. في حين أن حساسيتها ومعاملات الشحن أقل من السيراميك الناعم، فإنها تظهر ثباتًا فائقًا تحت الضغط الميكانيكي العالي والمجالات الكهربائية العالية. تشمل مزاياها الرئيسية عامل الجودة الميكانيكية العالي (Qₘ)، والذي يشير إلى فقد ميكانيكي منخفض، وفقدان عازل منخفض (tan𝛿)، وأداء ممتاز في ظل الظروف الصعبة. هذه المتانة تجعلها مهمة للتطبيقات عالية الطاقة حيث يجب على المكون تحويل الطاقة الكهربائية الكبيرة بشكل موثوق إلى عمل ميكانيكي، وغالبًا ما يكون ذلك بشكل مستمر. تشمل التطبيقات الأساسية ما يلي:

تُظهر حافظة المواد الشاملة لشركة YJ Piezo، والتي تتضمن سيراميك P-81 عالي الطاقة وعالي الحساسية P-52، إتقانًا عميقًا لهذه الكيمياء، مما يسمح بالاختيار الدقيق للمادة المثالية لأي تطبيق، بدءًا من أجهزة الاستشعار الطبية الدقيقة وحتى آلات اللحام الصناعية القوية.

الحتمية الهندسية – الأقراص الخزفية الكهرضغطية مقابل الحلقات

بعيدًا عن اختيار المواد، تعد هندسة المكون خيارًا حاسمًا للتصميم يؤثر بشكل مباشر على تكامله وأدائه وطول عمره، خاصة في الأنظمة عالية الطاقة. يتم الاختيار بين القرص الصلب والحلقة ذات الفتحة المركزية من خلال المتطلبات الميكانيكية للتطبيق.

الأقراص الخزفية الكهرضغطية هي مكونات أساسية، مثالية للتطبيقات التي تتطلب اهتزازًا موحدًا عبر سطح صلب. هندستها البسيطة تجعلها فعالة في توليد اهتزازات مستوية أو ذات نمط سمك. يتم استخدامها بشكل متكرر في:

  • الانحلال عالي التردد: تُستخدم أقراص YJ Piezo التي تعمل بترددات مثل 1.65 MHz في البخاخات وأجهزة الترطيب الطبية، حيث يعمل اهتزاز السطح عالي التردد على هباء السوائل بكفاءة.
  • أجهزة الاستشعار والطنانة: غالبًا ما يستخدم الجرس وضع القرص/الحجاب الحاجز، لذا فإن إزاحة وجهه ليست موحدة بشكل عام. يحدد الوضع والتجميع الإخراج المسموع أو الاستجابة المتلقية في تطبيقات الاستشعار المختلفة.
  • أجهزة التجميل: غالبًا ما تستخدم الأجهزة الدقيقة للعناية بالبشرة أقراصًا تعمل حول 1.0 MHz لتوصيل طاقة الموجات فوق الصوتية الخاضعة للتحكم إلى الجلد.

حلقات السيراميك الكهرضغطية توفر ميزة ميكانيكية حاسمة لتجميعات محولات الطاقة عالية الطاقة. الثقب المركزي ليس ميزة تافهة؛ وهو يدعم التحميل المسبق للترباس المركزي؛ يمكن للهياكل الأخرى تحميل العناصر الصلبة مسبقًا. في تطبيقات مثل اللحام بالموجات فوق الصوتية أو التنظيف، تتعرض العناصر الخزفية لضغط ميكانيكي دوري مكثف. يعتبر سيراميك PZT قويًا بشكل استثنائي تحت الضغط ولكنه ضعيف جدًا تحت التوتر. أثناء مرحلة الخلخلة لموجة صوتية عالية السعة، يمكن أن يتعرض السيراميك لقوى شد تؤدي إلى شقوق صغيرة وفشل نهائي.

تحل هندسة الحلقة هذه المشكلة عن طريق السماح بمسمار عالي القوة أو برغي شد بالمرور عبر المركز، مما يؤدي إلى تثبيت مجموعة الحلقات معًا. يطبق هذا الترباس تحميلًا مسبقًا مضغوطًا دائمًا على العناصر الخزفية. يمكن أن يحافظ التحميل المسبق المناسب على الضغط، لكن توزيع الضغط المحلي وسعة محرك الأقراص والهوامش الديناميكية يتطلب التحقق من الصحة؛ لا يضمن الترباس وحده بقاء كل منطقة مضغوطة، مما يزيد بشكل كبير من قدرة محول الطاقة على التعامل مع الطاقة وعمر التشغيل والموثوقية. لهذا السبب، تعتبر الحلقات هي المعيار الصناعي لتجميع محولات الطاقة القوية من نوع لانجفين المثبتة بمسامير والمستخدمة في التطبيقات الصناعية الأكثر تطلبًا. تعكس استراتيجية منتج YJ Piezo هذه الرؤية الهندسية العميقة، مع الحلقات المصممة خصيصًا للتنظيف واللحام بالموجات فوق الصوتية عالية الطاقة، والأقراص المحسنة لتطبيقات الوضع السطحي عالي التردد.

ثالثا. طريق تصنيع السيراميك: من المسحوق المجهز إلى الفحص

المراحل الرئيسية في أعمال إنتاج السيراميك لدينا هي إضافة المادة الرابطة وتحبيبها، والضغط، والفصل والتلبيد، وطحن السطح والقطر الخارجي، وتطبيق القطب الكهربائي، والتلميع، وفحص الجودة. يعتمد المسار التفصيلي على المكون. راجع صفحة عملية تصنيع السيراميك الكهرضغطي المخصصة للحصول على نظرة عامة خطوة بخطوة.

تحضير السيراميك وكبسه وحرقه

إضافة المادة الرابطة وتحبيبها يعدان المسحوق للضغط. يتم بعد ذلك ضغط المسحوق في شكل مضغوط قبل فكه وتلبده. يشتمل فرن المقاومة الكهربائية من نوع النفق المستخدم في هذا الطريق على كل من عملية الفصل والتلبيد.

معالجة الوجوه والسمك والقطر الخارجي

بعد الحرق، يقوم طحن السطح بضبط الوجوه المسطحة والسمك. بالنسبة للأجزاء المستديرة، فإن طحن القطر الخارجي هو عملية منفصلة. تُظهر الصورة أدناه حلقات وصواني خزفية في ورشة التصنيع؛ يتم تحديد الأبعاد والتفاوتات للجزء الفعلي.

حلقات خزفية في صواني في ورشة تصنيع السيراميك
حلقات وصواني السيراميك في ورشة التصنيع.

تطبيق الأقطاب الكهربائية والبولينج والتفتيش

يتم تطبيق أقطاب كهربائية على الأسطح الخزفية، يليها تلميع لتحديد الاستقطاب المفضل. ثم تنتقل الأجزاء إلى فحص الجودة. يتم الاتفاق على القياسات المطلوبة وحدود القبول ومستويات أخذ العينات والوثائق للمكون والأمر.

الأيدي والأقراص الخزفية وإطار الشاشة في محطة عمل تطبيق القطب الكهربائي
تطبيق القطب الكهربائي على أقراص السيراميك. الصورة تسجل هذه العملية. لا يحدد نتيجة الأداء الكهربائي.

فيديو: فهم أعطال استقطاب PZT

ميّز عيوب الاستقطاب عن التلف الناتج عن التوصيل أو التجميع. راجع توزيع الأقطاب والحواف وأدلة الفحص؛ لا يحدد هذا الشرح جهداً أو عملية استقطاب موحدة لجميع القطع.

فيديو باللغة الإنجليزية · المشاهدة على YouTube

رابعا. التطبيق قيد التركيز: نشر أقراص وحلقات السيراميك YJ Piezo.

يكمن المقياس الحقيقي لقيمة المكون في أدائه في العالم الحقيقي. يُترجم إتقان YJ Piezo في علوم المواد والتصنيع مباشرةً إلى موثوقية وكفاءة فائقة في بعض التطبيقات الأكثر تطلبًا عبر القطاعات الصناعية والطبية. المعيار سلسلة المنتجات بمثابة أساس مثبت، بينما تكمن القوة الأساسية لشركة YJ Piezo في هندسة الحلول المخصصة لمواجهة التحديات الفريدة.

صناعة الطاقة - حلقات اللحام والتنظيف بالموجات فوق الصوتية

في عالم التصنيع الصناعي عالي المخاطر، لا يعد توقف المعدات عن العمل خيارًا. تعمل محولات الطاقة بالموجات فوق الصوتية لللحام والتنظيف في ظل ظروف ثابتة وعالية الطاقة، وتتطلب مكونات توفر أداءً استثنائيًا ومتانة لا تتزعزع. هذا هو المجال الذي تتفوق فيه الحلقات الخزفية الكهرضغطية الخاصة بـ YJ Piezo.

تم تصميم سلسلة HJ-38/42K إلى HJ-60/27K، على سبيل المثال، خصيصًا لتطبيقات اللحام عالية الطاقة التي تعمل بين 27-42 كيلو هرتز. تم تصميم هذه الحلقات من مواد PZT صلبة، مثل YJ Piezo's P-41 (نوع PZT-4)، والتي تم تصميمها خصيصًا لمقاومة ممتازة للمجالات الكهربائية العالية والتحمل الميكانيكي القوي. تتضمن خصائص الأداء الرئيسية مقاومة منخفضة للغاية (غالبًا 15Ω) ومعامل اقتران كهروميكانيكي مرتفع باستمرار (Kₚ ≈ 0.42). لا تؤدي المعاوقة الطرفية المنخفضة و kp وحدهما إلى إنشاء حرارة منخفضة أو كفاءة إخراج مفيدة. تحديد الوضع، والمقاومة المحملة الكاملة، وفقدان العزل الكهربائي/الميكانيكي/الواجهة، والطاقة الصوتية ودرجة الحرارة؛ المستوي kp ليس وضع السُمك kt. عند تجميعها في كومة محملة مسبقًا، تشكل هذه الحلقات المحرك الموثوق وعالي الأداء في قلب أنظمة الموجات فوق الصوتية الصناعية الحديثة.

تمكين الدقة - أقراص للأجهزة الطبية وعالية التردد

وفي الطرف الآخر من الطيف توجد التطبيقات التي تتطلب الدقة والتشغيل عالي التردد والحساسية الاستثنائية. في المجالات الطبية وصحة المستهلك، تعد الأقراص الكهرضغطية من YJ Piezo مكونات تمكينية مهمة لمجموعة من الأجهزة المتقدمة. تستفيد هذه التطبيقات من كفاءة التردد العالي للأقراص وعوامل الاقتران الكهروميكانيكية الفائقة، والتي يمكن أن تكون أعلى بكثير من تلك الخاصة بالحلقات (Kₚ ≥ 0.47–0.58).

على سبيل المثال، تعد أقراص YJ Piezo جزءًا لا يتجزأ من:

  • أجهزة البخاخات الطبية: يمكن للأقراص التي تعمل في 1.65 MHz أن تولد رذاذًا ناعمًا ومتسقًا لتصميمات أجهزة البخاخات، وهي مهمة تتطلب أداءً مستقرًا وعالي التردد والتحقق من صحة الجهاز النهائي.
  • متقدم أجهزة التجميل: تستخدم محولات الطاقة لتطبيقات العناية بالبشرة أقراص 1.0 MHz لتوفير طاقة دقيقة بالموجات فوق الصوتية، وتعزيز تجديد شباب الجلد وتحسين امتصاص المنتج.
  • الموجات فوق الصوتية التشخيصية: إن الحساسية العالية واستجابة الإشارة النظيفة لمواد YJ Piezo الناعمة PZT تجعل مكوناتها مناسبة لمحولات التصوير الطبي، حيث يكون الوضوح والموثوقية غير قابلين للتفاوض.

في هذه التطبيقات، تعد قدرة القرص على إنتاج اهتزاز موحد وفعال بترددات عالية أمرًا بالغ الأهمية، وتضمن المعاوقة المنخفضة YJ Piezo (≥2–4 Ω) أقصى قدر من نقل الطاقة لتحقيق الأداء الأمثل للجهاز.

نوع المكون مفتاح السلسلة YJ Piezo. الخصائص المهيمنة التطبيقات الأساسية
حلقات كهرضغطية HJ-32/11 to HJ-60/27K التعامل مع الطاقة العالية، المعاوقة المنخفضة (≥20Ω)، التكرار: 27-44 kHz التنظيف بالموجات فوق الصوتية, اللحام بالموجات فوق الصوتية، محولات الطاقة
أقراص كهرضغطية (نماذج محددة من صفحة المنتجات) كفاءة التردد العالي، نسبة Kₚ عالية (≥0.58)، مقاومة منخفضة (≥4Ω) الانحلال الطبي, أجهزة التجميل, مجسات NDT

القدرة المطلقة - الحل الهندسي المخصص لك

في حين أن السلسلة القياسية توفر منصة للعديد من التطبيقات، فقد تكون هناك حاجة إلى هندسة مخصصة أو أقطاب كهربائية أو أهداف كهربائية أو تعبئة عندما لا يكون المكون الجاهز مناسبًا. يقوم YJ Piezo بمراجعة هذه المتطلبات حسب المشروع ويؤكد العناصر التي يمكن توفيرها واختبارها وتوثيقها.

يمكن مراجعة التردد والمقاومة والسعة والأبعاد ومتطلبات القطب الكهربائي مقابل التطبيق والعملية المتاحة. يتم تأكيد الأدوات والمحاكاة وتوقيت النموذج الأولي والتحقق من الصحة وتوقيت الإنتاج بعد أن يكون النطاق الفني واضحًا؛ ولا يتم التعامل معها على أنها وعد عالمي بمهلة زمنية واحدة.

خامساً: الاستنتاج: ما وراء المكون – شراكة من أجل أداء يمكن التنبؤ به

إن اختيار قرص السيراميك الكهرضغطي أو الحلقة هو قرار يتردد صداه طوال دورة حياة المنتج بأكملها. يمكن أن يؤدي المكون الذي تم اختياره فقط على أساس ورقة البيانات إلى مخاطر غير متوقعة تتمثل في تقلب الأداء والفشل المبكر. تشير الأدلة بشكل كبير إلى أن نظام التصنيع والفلسفة الهندسية للمورد هما المحددان الحقيقيان للقيمة والموثوقية على المدى الطويل.

YJ Piezo بتطوير نظام مصمم لتقديم أداء يمكن التنبؤ به منذ عام 1996. وقد تم بناء هذا النظام على أربع ركائز أساسية:

  1. العمر والخبرة: يعود تاريخ عمل YJ Piezo في التطبيقات الكهرضغطية والموجات فوق الصوتية إلى 1996.
  2. إتقان المواد: يسمح الفهم العميق والأساسي لكيمياء PZT بصياغة مواد خاصة بالتطبيقات تم تحسينها إما من أجل متانة عالية الطاقة أو دقة عالية الحساسية.
  3. التحكم في العملية المحددة: يجب توثيق متطلبات المواد والتشكيل والتلبيد والتلميع والتصنيع والفحص النهائي للمكون والبرنامج المحدد.
  4. روح التعاون: من خلال العمل كشريك هندسي وليس مجرد بائع، توفر YJ Piezo دعمًا لا يقدر بثمن، بدءًا من استشارات التصميم وحتى النماذج الأولية السريعة، مما يضمن حصول العملاء ليس فقط على مكون، بل على الحل الأمثل.

وفي نهاية المطاف، فإن العلاقة المفيدة مع الموردين مبنية على متطلبات واضحة وأدلة قابلة للمراجعة. يجب الاتفاق على المواد والهندسة ونطاق الإنتاج وحدود القبول والسجلات المتاحة قبل الاعتماد على المكون في النظام النهائي.

يحتوي تطبيقك على قيود فريدة. أرسل الأبعاد المستهدفة واتجاه المواد والمعلمات الكهربائية وظروف التشغيل والكمية حتى يمكن مراجعة الخطوة الفنية أو خطوة عرض الأسعار التالية. تتم مراجعة معظم الاستفسارات الواردة في أيام العمل خلال 24 ساعة.
