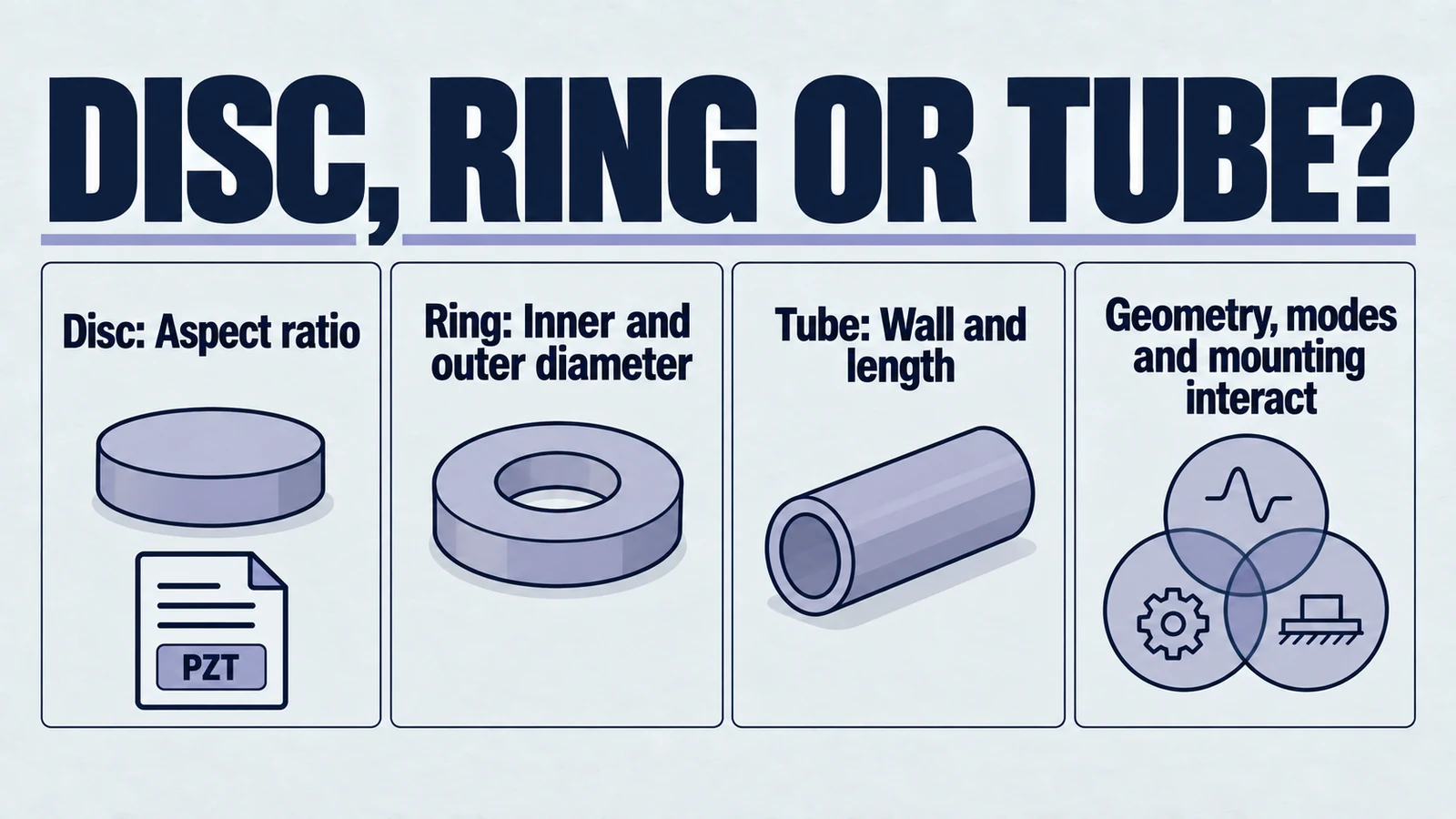

القرص مقابل الحلقة مقابل سيراميك الأنبوب الانضغاطي: شرح المقايضات الهندسية

1. مقدمة: الحتمية الهندسية للسيراميك الكهربائي

في مجال النقل الكهروميكانيكي، يتم اختيار عنصر السيراميك الكهرضغطي يتم اختصاره في كثير من الأحيان إلى اختيار تركيبة المادة - عادةً ما يتم الاختيار بين تيتانات زركونات الرصاص "الناعمة" (PZT) للحساسية العالية أو PZT "الصلب" للتعامل مع الطاقة العالية. في حين أن الخصائص الجوهرية للمادة، مثل معامل الشحن الكهرضغطي () أو عامل الجودة الميكانيكية ()، وضع السقف النظري للأداء، فالهندسة العيانية للسيراميك هي التي تحدد الغلاف الهندسي القابل للتحقيق. تعمل الهندسة - سواء كانت قرصًا متجانسًا، أو حلقة تجويف مركزية، أو أنبوبًا رقيقًا الجدران - كمرشح ميكانيكي، تحدد أوضاع الاهتزاز التي يمكن الوصول إليها، وكيف تتطابق المعاوقة الصوتية مع الحمل، والأهم من ذلك، كيف يدير العنصر الضغوط الميكانيكية والحرارية الشديدة المتأصلة في التشغيل الديناميكي.

للمهندسين المكلفين بالتصميم محولات الطاقة بالموجات فوق الصوتية، الدقة المحركات، أو أجهزة الاستشعار الصوتية المائية، فإن الهندسة ليست مجرد قيد تعبئة ولكنها متغير نشط في معادلة الموجة المزدوجة. يكشف الانتقال من تقريب مكبس بسيط أحادي الأبعاد إلى واقع متواصل ثلاثي الأبعاد أن المعلمات الهندسية مثل نسبة العرض إلى الارتفاع ()، سمك الجدار، وتكوين القطب يغير بشكل أساسي طيف الرنين. قد يُظهر القرص المصمم بغض النظر عن نسب القطر إلى السمك اقترانًا فوضويًا يجعله عديم الفائدة للتوقيت الدقيق. على العكس من ذلك، يمكن لهندسة الأنبوب استغلال نواقل الإجهاد المتعامدة لتحقيق الحساسيات الهيدروستاتيكية المستحيلة في الأشكال السائبة.

>

يقدم هذا التقرير تحليلًا شاملاً للهندسة الكهرضغطية الأساسية الثلاثة: القرص، خاتم، و أنبوب. فهو يجمع نظرية الصفائح الكلاسيكية، وبيانات تحليل العناصر المحدودة (FEA)، ومبادئ تصميم محولات الطاقة العملية لإنشاء إطار قرار صارم. من خلال الرجوع إلى الفيزياء الأساسية لأنماط الرنين، وتركيز الإجهاد، والاقتران الكهروميكانيكي، تعمل هذه الوثيقة كدليل شامل لتنقل المفاضلات الهندسية في الهندسة الكهرضغطية الحديثة، المرتبطة من الناحية المفاهيمية بالهندسة الأوسع. دليل هندسة السيراميك الكهرضغطية.

2. الإطار النظري: الحدود التأسيسية والشروط الحدودية

لفهم سبب تحديد الهندسة للأداء، يجب على المرء فحص المعادلات التأسيسية الكهرضغطية من خلال عدسة الشروط الحدودية. التأثير الكهرضغطي متباين الخواص بطبيعته. تعتمد الاستجابة على الموتر، حيث تربط المجال الكهربائي المتجه بمجال سلالة الموتر.

2.1 الطبيعة الموترية للأداء

يخضع السلوك الخطي للسيراميك الكهرضغطي لمعادلات الحالة المقترنة، والتي يتم التعبير عنها عادةً في شكل شحنة الإجهاد:

أين هو سلالة، هو التوتر، هو المجال الكهربائي، هو الإزاحة الكهربائية، هو الامتثال، هو المعامل الكهرضغطي، و هي السماحية.

تفرض الهندسة شروطًا حدودية تقضي على شروط الإجهاد أو الانفعال المحددة، وبالتالي اختيار ثوابت المواد النشطة.

• حد القضيب (): في اسطوانة حيث الطول القطر، الأسطح الجانبية خالية من الإجهاد (). المادة حرة في التعاقد بشكل جانبي عبر تأثير بواسون. يستخدم هذا الشرط الامتثال الكامل وينتج عادةً أعلى عامل اقتران كهروميكانيكي () للمواد PZT.
• حد القرص (, ): في قرص رفيع حيث قطره سمك، يتم تثبيت الأبعاد الجانبية بشكل فعال من خلال القصور الذاتي للمادة المحيطة نسبة إلى تذبذب السمك عالي التردد. وهذا يمنع انكماش بواسون، وتصلب المادة () وتقليل الاقتران الفعال () مقارنة بالقضيب.

يشير هذا التمييز إلى أن "كفاءة" عنصر PZT ليست خاصية مادية ثابتة ولكنها وظيفة ديناميكية لنسبة العرض إلى الارتفاع. سوف يلاحظ المهندس الذي يستخدم قرص PZT-5A كفاءة تحويل طاقة أقل بكثير في وضع السُمك مقارنة بقضيب من نفس المادة، وذلك بسبب التثبيت الهندسي فقط.

2.2 ثوابت التردد وقياس الرنين

يصف الرنين الحالة التي تدعم فيها الأبعاد الميكانيكية للسيراميك موجة واقفة. تردد هذا الرنين () يقيس بشكل عكسي مع البعد الحاكم، وهي علاقة يتم قياسها بواسطة ثابت التردد ().

إن قرب هذه الأصداء هو الخطر الهندسي الأساسي. العنصر الخزفي له أبعاد متعددة (على سبيل المثال، يحتوي القرص على كليهما و ). إذا تم تحديد الأبعاد على هذا النحو ، ستقترن الأوضاع. وهذا الاقتران ليس مجرد تراكب؛ فهو ينطوي على تبادل طاقة متطور يشوه أشكال الوضع، ويخلق إزاحات سطحية غير منتظمة، ويولد شذوذات في المعاوقة.

3. القرص الكهرضغطي: مشكلة نسبة العرض إلى الارتفاع

ال قرص كهرضغطية هو الشكل الهندسي الأكثر انتشارًا، حيث يعمل كعنصر نشط في أجهزة الاستشعار، والصفارات، ومسبار الموجات فوق الصوتية الطبية عالي التردد. ومع ذلك، فهي أيضًا الهندسة الأكثر عرضة لاقتران الوضع المعقد، خاصة عندما تقع نسبة العرض إلى الارتفاع في "المنطقة المحظورة".

>

3.1 طيف الاهتزاز

لقد صنفت الأبحاث التي أجريت على اهتزاز الأقراص طيف الاهتزاز إلى عائلات متميزة من الأوضاع:

• وضع تمديد السماكة (TE): هذه هي حركة "المكبس" المطلوبة لتوليد الموجات فوق الصوتية. يتوسع القرص ويتقلص بشكل موحد في -الاتجاه.
• الأوضاع الشعاعية (R): هذه هي الأوضاع الكنتورية حيث يتوسع القرص وينكمش بشكل قطري. الوضع R الأساسي هو الرنين ذو التردد الأدنى للقرص الرقيق.
• وضع الحافة (E): هذا وضع متخصص حيث يتم تحديد طاقة الاهتزازات في محيط القرص. وهي مستقلة إلى حد كبير عن نسبة القطر إلى السمك ولكنها يمكن أن تسبب فصوصًا جانبية صوتية كبيرة.
• أوضاع التردد الشعاعي العالي (أ): هذه هي التوافقيات الشعاعية ذات الترتيب العالي التي تظهر عند ترددات قريبة من سمك الرنين.

3.2 "المنطقة المحرمة": نسبة القطر إلى السمك 3 إلى 6

التفاعل بين الأوضاع الشعاعية (R) ووضع السُمك (TE) يخضع بشكل صارم للقطر إلى السُمك () نسبة.

• منطقة القرص الرقيق (): في هذا النظام الرنين الشعاعي الأساسي () أقل بكثير من رنين السمك (). توافقيات الوضع الشعاعي التي تقع بالقرب عادةً ما تكون ذات ترتيب عالٍ وسعة منخفضة. ونتيجة لذلك، يبدو وضع السُمك نظيفًا ويقارب النموذج ثنائي الأبعاد. هذه هي الهندسة المفضلة لمحولات الطاقة عالية التردد (على سبيل المثال،> 1 ميجاهرتز).
• منطقة رود (): هنا العنصر عبارة عن أسطوانة. يهيمن الوضع الطولي، ويتم دفع الأوضاع الشعاعية إلى ترددات أعلى بكثير. هذه المنطقة أيضًا نظيفة طيفيًا.
• المنطقة المترابطة (): تم تحديد هذا النطاق في الأدبيات باعتباره الأكثر إشكالية. في نافذة نسبة العرض إلى الارتفاع المحددة هذه، تتزامن التوافقيات الشعاعية ذات الترتيب المنخفض (على سبيل المثال، النغمة الثالثة أو الخامسة) مباشرة مع رنين السمك الأساسي.

العواقب: اقتران الوضع قوي. العنصر لا يهتز كمكبس. وبدلاً من ذلك، تصبح إزاحة السطح متموجة أو غير منتظمة. يُظهر منحنى المعاوقة قممًا أو خشونة "منفصلة"، مما يجعل من الصعب على إلكترونيات القيادة الحفاظ على قفل الرنين.

التوصية الهندسية: عند تغيير حجم القرص، تجنب ذلك النسب بين 3 و 6. إذا كان التطبيق يتطلب تردد معين (تثبيت ) وفتحة محددة (التثبيت ) التي تهبط في هذه المنطقة، يجب على المهندس استخدام تقنيات مركبة (تقطيع القرص) أو تعديل الشكل الهندسي (على سبيل المثال، باستخدام وعاء التركيز أو الشطب) لتعطيل الموجات الشعاعية الدائمة.

3.3 حدود طاقة القرص

على الرغم من بساطته الهندسية، إلا أنه يتم اختراق القرص ميكانيكيًا لتطبيقات الطاقة العالية. سيراميك PZT عبارة عن مواد هشة ذات قوة شد ديناميكية تقتصر على حوالي 20-25 ميجا باسكال. في سيناريو محرك عالي الطاقة، يخلق الإثارة الجيبية ضغوط ضغط وشد متناوبة.

• عنق الزجاجة الشد: لا يحتوي القرص المتجانس على آلية داخلية لمواجهة نصف دورة الشد. مع زيادة جهد المحرك، تولد قوى القصور الذاتي في النهاية ضغوط شد تتجاوز قوة الكسر. تبدأ الشقوق عادةً عند عيوب السطح أو حواف القطب الكهربائي وتنتشر بسرعة، مما يؤدي إلى تدمير العنصر.
• القيود الحرارية: يتم توليد الحرارة في PZT بواسطة فقدان العزل الكهربائي () والتخميد الميكانيكي (). في القرص الصلب، يكون المسار الحراري من مركز السيراميك إلى محيطه طويلًا وتكون مقاومة التوصيل عالية. في ظل التشغيل عالي الطاقة للموجة المستمرة (CW)، يمكن أن ترتفع درجة الحرارة الأساسية بشكل كبير، مما يؤدي إلى تغيرات في الخصائص أو إزالة الاستقطاب الحراري.

وهكذا، في حين أن الأقراص ممتازة للاستشعار منخفض الطاقة أو النبضات عالية التردد، إلا أنها غير مناسبة بشكل أساسي للتشغيل المستمر عالي الطاقة (على سبيل المثال، التنظيف بالموجات فوق الصوتية أو اللحام).

4. الحلقة الكهرضغطية: هندسة القوة

ال هندسة حلقية (أو حلقية). يعالج القيود الميكانيكية الأساسية للقرص. من خلال إدخال تجويف مركزي، تمكن الحلقة من بناء محول لانجفين المثبت ببولت (BLT)، وهو التصميم القياسي للموجات فوق الصوتية عالية الطاقة.

>

4.1 فيزياء ما قبل الإجهاد

الميزة المميزة لهندسة الحلقة هي القدرة على تطبيق انحياز ضغط ثابت. من خلال تكديس حلقات PZT وتثبيتها بمسمار مركزي عالي القوة بين الكتل المعدنية (كتلة المحرك الأمامي والكتلة الخلفية)، يتم وضع السيراميك تحت ضغط مسبق كبير.

آلية العمل:

ضع في اعتبارك حلقة PZT-8 ذات حد شد ديناميكي يبلغ 25 ميجا باسكال وحد ضغط أكبر من 500 ميجا باسكال.

• بدون الإجهاد المسبق: الحد الأقصى لسعة الضغط الديناميكي الآمن هو ~25 ميجا باسكال.
• مع الإجهاد المسبق (على سبيل المثال، 40 ميجاباسكال): السيراميك متحيز عند -40 ميجا باسكال. التذبذب الديناميكي ينتج عن MPa رحلة إجهاد من -75 ميجا باسكال (الضغط) إلى -5 ميجا باسكال (الضغط).

النتيجة: المادة لا تدخل أبدًا في نظام الشد. لقد تمت مضاعفة السقف التشغيلي أو مضاعفة ثلاث مرات بشكل فعال، وهو يقتصر الآن فقط على مجال إزالة الاستقطاب أو الخسائر الميكانيكية بدلاً من الكسر.

مستويات ما قبل الإجهاد المثالية:

• PZT-4 (صعب): الإجهاد المسبق الموصى به هو عادة 35 ميجا باسكال.
• PZT-8 (شديد الصلابة): يمكن أن يتحمل ضغطًا مسبقًا أعلى، عادةً 45 ميجا باسكال.

مخاطر الضغط الزائد: يؤدي الإجهاد المسبق المفرط (> 60-80 ميجا باسكال) إلى تثبيط حركة جدار المجال، مما يؤدي بشكل فعال إلى "تثبيت" إعادة توجيه ثنائي القطب. في حين أن هذا يزيد الميكانيكية ، فإنه يقلل من الفعالية وعامل الاقتران، مما يؤدي في النهاية إلى انخفاض الأداء أو فشل الساحق.

4.2 أوضاع اهتزاز الحلقة

تمتلك هندسة الحلقة مجموعتها الفريدة من أوضاع الاهتزاز، والتي تختلف عن القرص.

• وضع الطوق: الرنين الشعاعي الأساسي للحلقة هو وضع "الطوق" أو "التنفس"، حيث يتوسع المحيط المتوسط وينكمش. على عكس الوضع الشعاعي للقرص، الذي يحتوي على عقدة في المركز، لا يحتوي وضع الطوق على عقدة شعاعية داخل المقطع العرضي الخزفي (بافتراض جدران رقيقة). يُستخدم هذا الوضع غالبًا في أجهزة عرض السونار تحت الماء.
• وضع السُمك في الأكوام: في محول لانجفين، يتم تحديد تردد الرنين من خلال التجميع بأكمله (نظام الكتلة-النابض-الكتلة)، وليس سمك الحلقات الفردية. تعمل الحلقات في المقام الأول كنابض القيادة. وهذا يسمح باستخدام حلقات رقيقة نسبيا (على سبيل المثال، 5-10 ملم) لبناء محولات الطاقة ذات التردد المنخفض (20-40 كيلو هرتز)، وفصل حدود سمك تصنيع السيراميك عن تردد التشغيل.

4.3 نسب القطر الداخلي إلى الخارجي (ID/OD).

تعتبر نسبة القطر الداخلي (ID) إلى القطر الخارجي (OD) أحد متغيرات التصميم الهامة التي تؤثر على كل من الاقتران الكهروميكانيكي وتوزيع الضغط.

• كفاءة الاقتران (): تشير الأبحاث إلى أن الحلقات يمكن أن تظهر عوامل اقتران كهروميكانيكية فعالة أعلى من الأقراص الصلبة للأوضاع الشعاعية. تؤدي إزالة المادة المركزية (التي تساهم بالكتلة ولكن القليل من التوليد النشط في الأوضاع الشعاعية) إلى تحسين كثافة الطاقة.
• توزيع التوتر: في المكدس المثبت بمسامير، يكون الضغط الساكن الذي يطبقه المسمار غير منتظم عبر وجه الحلقة. تُظهر دراسات FEA وأفلام الضغط أن الضغط يصل إلى أعلى مستوياته بالقرب من المعرف (تحت رأس الترباس) ويتحلل باتجاه القطر الخارجي.
• مخاطر التصميم: إذا كانت الحلقة واسعة جدًا (نسبة ID/OD صغيرة)، فقد يرى المحيط الخارجي ضغطًا مسبقًا غير كافٍ. أثناء الاهتزاز عالي السعة، قد "ترتفع" الحواف الخارجية بشكل فعال أو تتعرض للتوتر، مما يؤدي إلى تقطيع الحواف أو تقوسها.

التحسين: يجب أن تكون أبعاد الحلقة مطابقة للمسمار والبصمة الجماعية لضمان بقاء سطح السيراميك بالكامل تحت الضغط.

4.4 مزايا الإدارة الحرارية

توفر الحلقات إدارة حرارية فائقة مقارنة بالأقراص، وهو أمر ضروري للتشغيل عالي الطاقة.

• التبريد الموصل: تعمل الكتل النهائية المعدنية (الواجهة الأمامية من الألومنيوم والظهر الفولاذي) كمشتتات حرارية كبيرة، حيث تسحب الحرارة بعيدًا عن الأسطح الخزفية.
• مساحة السطح الهندسية: يزيد التجويف المركزي من مساحة السطح المتاحة للحمل الحراري (في حالة استخدام الهواء القسري).
• التبريد المعياري: في تطبيقات الطاقة القصوى، يمكن إدخال زعانف تبريد رفيعة من البريليوم والنحاس بين حلقات PZT في المكدس، وهو تعديل هندسي مستحيل مع الكتل المتجانسة.

5. الأنبوب الكهرضغطي: الأوضاع الشعاعية والهيدروستاتية والانحناء

ال هندسة الأنبوب (الغلاف الأسطواني) يقدم درجة عالية من التنوع، مما يتيح أوضاع التشغيل - مثل الاستشعار الهيدروستاتيكي والانحناء متعدد المحاور - التي لا يمكن الوصول إليها بواسطة الأقراص أو الحلقات. ومع ذلك، فإن هذا التنوع يأتي مع خصائص مقاومة معقدة وهشاشة هيكلية.

>

5.1 أوضاع الاهتزاز وسمك الجدار

تعمل الأنابيب بشكل عام في واحد من ثلاثة أوضاع أساسية، يتم تحديدها بواسطة تكوين الاستقطاب والقطب الكهربائي.

• وضع التنفس الشعاعي: يتوسع الأنبوب بأكمله وينكمش قطره. التردد محكوم بمتوسط القطر () وسرعة صوت المادة ().
  يستخدم هذا الوضع على نطاق واسع في الهيدروفونات ومضخات الموائع.
• وضع الطول (الطولي): يمتد الأنبوب وينقبض بشكل محوري. يستخدم هذا المعامل (التأثير العرضي) إذا كان الأنبوب مستقطباً شعاعياً.
• وضع سمك الجدار: عند الترددات العالية، يتردد صدى الجدار نفسه. يتم تحديد التردد حسب سمك الجدار () وثابت تردد السماكة ().

5.2 الحساسية الهيدروستاتيكية () واستراتيجية الاستقطاب

يعتبر الأنبوب هو الشكل الهندسي المفضل لأجهزة الاستشعار تحت الماء (الهيدروفونات) لأنه يمكن تصميمه للتغلب على مشكلة "الإلغاء الهيدروستاتيكي" لحجم PZT.

المشكلة: في المواد الصلبة السائبة تحت الضغط الهيدروستاتيكي، يكون الإجهاد متناحيًا (). الشحنة المتولدة تتناسب مع . منذ pC/N و pC/N، تكاد الشروط تُلغى ( pC/N)، مما يؤدي إلى ضعف الحساسية.

الحلول الهندسية:

• أنبوب مستقطب شعاعيًا مدعوم بالهواء: من خلال تغطية أطراف الأنبوب وإبقاء الجزء الداخلي مملوءًا بالهواء، يعمل الضغط الهيدروستاتيكي على القطر الخارجي فقط. وهذا يولد إجهادًا ضاغطًا كبيرًا () والإجهاد المحوري ()، ولكن إجهاد شعاعي صفر تقريبًا (). يمنع هذا التدريع الهندسي تأثير الإلغاء، مما يعزز الحساسية.
• أنبوب مستقطب عرضيًا: هناك تقنية متقدمة تتضمن تطبيق أقطاب كهربائية شريطية لقطب السيراميك بشكل محيطي (عرضيًا). في هذا التكوين، يعمل ضغط الطوق الكبير على طول محور الاستقطاب ( تأثير )، بينما تعمل الضغوط المحورية والقطرية بشكل عرضي ( المفعول). لأن إجهاد الطوق يتم تضخيمه هندسيًا بنسبة نصف القطر إلى السمك ()، ينتج هذا التكوين حساسية هيدروستاتيكية عالية بشكل استثنائي ()، غالبًا ما يكون حجمها أعلى من الأسطوانات السائبة.

5.3 الثني والمسح (تطبيق AFM)

الأنابيب أيضًا قادرة بشكل فريد على التشغيل متعدد المحاور. عن طريق تجزئة القطب الخارجي إلى أربعة أرباع ()، يمكن عمل أنبوب للثني.

• الآلية: التقديم إلى ربع واحد يسبب التوسع الرأسي، بينما إلى الربع المقابل يسبب الانكماش. ينحني الأنبوب بعيدًا عن التمدد.
• اقتران: غالبًا ما يقترن وضع الانحناء هذا بامتداد الطول الأساسي (-المحور). تشير الأبحاث إلى أن تصحيح هذا "الحديث المتبادل" أو "النفاذ" يمثل تحديًا كبيرًا في تصميم الماسح الضوئي بمجهر القوة الذرية (AFM). توفر هندسة الأنبوب نسبة عالية من الصلابة إلى الوزن، مما يسمح بترددات مسح ذات عرض نطاق ترددي عالٍ مستحيلة باستخدام أدوات ثني البيمورف.

5.4 الهشاشة الميكانيكية وحدود إجهاد الطوق

كعب أخيل الهيكلي للأنبوب هو قابليته لإجهاد الشد في الطوق.

• الضغط الداخلي: في التطبيقات الموائعية (على سبيل المثال، نفث الحبر)، يخلق الضغط الداخلي إجهاد الشد . نظرًا لأن قوة الشد PZT منخفضة (~ 25 ميجا باسكال ديناميكية)، فإن الأنابيب تكون عرضة للانقسام الطولي.
• حساسية الخلل: أي شقوق صغيرة على الوجه النهائي (من القطع أو الطحن) تعمل كمكثف للضغط. وفي ظل الرنين الشعاعي، تنتشر هذه الشقوق على الفور على طول الطول.
• إزالة الاستقطاب تحت الضغط: بالنسبة لتطبيقات أعماق البحار، يخلق الضغط الهيدروستاتيكي الخارجي الهائل إجهادًا ضاغطًا. في حين أن هذا يمنع فشل الشد، إلا أن الإجهاد المفرط يمكن أن يعيد توجيه المجالات، مما يؤدي إلى فقدان الحساسية الدائم.

6. اختيار المواد في السياق: مصفوفة المواد الهندسية

لا يمكن اختيار صيغة PZT (الصلبة مقابل الناعمة) بمعزل عن الهندسة.

6.1 PZT-8 مقابل PZT-4 في الحلقات (الطاقة)

بالنسبة لمداخن Langevin الحلقية، فإن معيار الصناعة هو PZT "الصلب". ومع ذلك، فإن التمييز بين PZT-4 وPZT-8 دقيق.

• PZT-8 (النوع البحري III): تتمتع هذه المادة بأقل خسارة عازلة وأعلى خسارة ميكانيكية . إنه الخيار المفضل لتطبيقات الخدمة المستمرة عالية الطاقة مثل اللحام بالموجات فوق الصوتية أو الموجات فوق الصوتية المركزة عالية الكثافة (HIFU). يمكن لـ PZT-8 أن يتحمل الإجهاد المسبق العالي (45 ميجا باسكال) دون إزالة الكثافة، مما يسمح بكثافة طاقة أعلى.
• PZT-4 (النوع البحري الأول): على الرغم من أنها لا تزال مادة "صلبة"، إلا أن PZT-4 لديها خسائر أعلى قليلاً ولكنها أعلى في كثير من الأحيان والاقتران من PZT-8. يتم استخدامه بشكل متكرر في تطبيقات الطاقة المتوسطة مثل خزانات التنظيف بالموجات فوق الصوتية، حيث تكون دورة العمل متقطعة، أو في سونار الإرسال/الاستقبال حيث تكون الحساسية أكثر قيمة قليلاً.

6.2 PZT الناعم (PZT-5A/5H) في الأنابيب والأقراص (الاستشعار/التشغيل)

الأنابيب (الماسحات الضوئية/السماعات المائية): يتم استخدام Soft PZT هنا بشكل حصري تقريبًا.

• السبب 1 (الماسحات الضوئية): عالية مطلوب لتعظيم انحراف الانحناء لكل فولت. تتم إدارة التباطؤ العالي لـ PZT الناعم من خلال التحكم في الحلقة المغلقة.
• السبب 2 (الهيدروفونات): عالية (ثابت الجهد) أمر بالغ الأهمية لاستقبال الإشارات الضعيفة. يوفر Soft PZT عمومًا سماحية واقترانًا أعلى، مما يحسن نسبة الإشارة إلى الضوضاء في الدوائر ذات المعاوقة العالية.

الأقراص (NDT): PZT-5H هو المعيار الخاص بمسبارات NDT لصدى النبض نظرًا لاقترانها العالي ()، والذي يرتبط بعرض النطاق الترددي الواسع وحلقة النبض القصيرة (عند التخميد الشديد).

6.3 مقارنة بيانات المواد

يسلط الجدول التالي الضوء على كيفية مطابقة خصائص المواد للهندسة وحدود إجهاد التطبيق.

7. التحليل المقارن وإطار القرار

يجب أن يتبع اختيار الشكل الهندسي تدفقًا منطقيًا يعتمد على القيود الأساسية للتطبيق: القوة، والحساسية، والاتجاهية.

7.1 مصفوفة اختيار الأشكال الهندسية

7.2 قائمة التحقق "المنطقة المحرمة".

قبل الانتهاء من تصميم القرص أو الحلقة، يجب على المهندس التحقق من صحة نسبة العرض إلى الارتفاع.

1. احسب النسبة: قم بتقسيم القطر الخارجي على السمك.
2. تحديد المنطقة:
   • : مثل العصا . يهيمن الوضع الطولي. آمن.
   • : المنطقة المقترنة. ارتفاع خطر التدخل في الوضع. الإجراء: قم بتغيير الأبعاد أو المحاكاة باستخدام FEA.
   • : مثل الصفيحة. يهيمن وضع السُمك. آمن.
3. التحقق من الترددات: احسب و . إذا هو عدد صحيح مضاعف (أو قريب منه) سيحدث اقتران قوي بغض النظر عن النسبة المحددة.

7.3 السلامة الحرارية والكهربائية

حدود الجهد:

• الأقراص: محدود بسبب انهيار العزل الكهربائي (النوع 2-3 كيلو فولت/مم).
• الأنابيب: محدودة بسماكة الجدار. يصل أنبوب الجدار مقاس 1 مم إلى جهد الانهيار عند 2-3 كيلو فولت فقط، مما يحد من إجمالي طاقة المحرك.
• الخواتم: في المداخن، يمكن أن يكون الجهد الإجمالي مرتفعًا (على سبيل المثال، 5 كيلو فولت)، ولكن يتم الحفاظ على الجهد لكل عنصر أقل عن طريق التوصيل الكهربائي المتوازي، مما يحسن السلامة والموثوقية.

دورة العمل:

• مستمر (CW): يتطلب حلقات PZT-8 مع مشتتات حرارية معدنية.
• نبضي: يمكن استخدام أقراص أو أنابيب PZT-5A، حيث تتبدد الحرارة بين النبضات.

8. الخلاصة: الهندسة كمتغير التصميم الأساسي

هندسة الأنظمة الكهرضغطية هي مجال لإدارة المقايضات، والهندسة هي أقوى رافعة متاحة للمصمم. يؤكد التحليل أنه لا يوجد شكل كهرضغطية "عالمي". يوفر القرص أداءً بسيطًا وعالي التردد ولكنه يفشل في ظل الطاقة العالية بسبب هشاشة الشد واقتران الوضع في نسب العرض إلى الارتفاع المتوسطة. تحل الحلقة مشكلة الطاقة من خلال آليات الإجهاد المسبق، مما يتيح صناعة الموجات فوق الصوتية للخدمة الشاقة، ولكنها تقدم تعقيدًا في التجميع وتوزيع الإجهاد. يفتح الأنبوب حساسيات اتجاهية فريدة وأنماط تشغيل حيوية للروبوتات والاستشعار، ولكن على حساب الهشاشة الهيكلية ومطابقة المعاوقة المعقدة.

في النهاية، يتطلب التكامل الناجح للسيراميك الكهروضغطي تجاوز قيم ورقة البيانات الخاصة بـ و . إنه يتطلب رؤية شمولية حيث يُنظر إلى خصائص المواد على أنها إمكانات لا تتحقق - أو تتبدد - إلا من خلال هندسة العنصر. ومن خلال احترام فيزياء نسب العرض إلى الارتفاع، وتركيزات الإجهاد، واقتران الوضع، يمكن للمهندسين تصميم محولات الطاقة التي لا تنجو فحسب، بل تزدهر أيضًا في التطبيقات المقصودة.
