اللغة السرية للكهرباء الضغطية: فك تشفير d33 وk وQm

المحرك الصامت للحداثة

في النسيج المعقد للهندسة الكهروميكانيكية الحديثة، هناك عدد قليل من المواد التي تسد الهوة بين العالمين الرقمي والمادي بنفس فعالية السيراميك الكهرضغطي. هذه المواد متعددة البلورات، القادرة على تحويل الضغط الميكانيكي إلى طاقة كهربائية والعكس، هي بمثابة القلب النابض لمجموعة هائلة من التقنيات. من آليات التركيز التلقائي الدقيقة في كاميرات الهواتف الذكية إلى آلات اللحام بالموجات فوق الصوتية الضخمة المستخدمة في خطوط تجميع السيارات، ومن السماعات المائية الدقيقة التي تراقب صوتيات المحيط إلى أجهزة الاستشعار القوية التي تعمل على تحسين تدفق السوائل الصناعية، فإن الكهرباء الضغطية موجودة في كل مكان.

ومع ذلك، بالنسبة لمصمم المنتج، أو مهندس البحث والتطوير، أو أخصائي المشتريات، فإن أوراق البيانات التي تصف هذه المواد غالبًا ما تشبه التشفير المشفر. أعمدة من الحروف اليونانية، ووحدات مختلفة، ومعاملات معقدة —$d_{33}$, $k_{p}$, $Q_m$, $\tan\delta$- يمكن أن تحجب خصائص الأداء الحقيقية للمادة.

إن اختيار السيراميك الكهرضغطي الصحيح ليس مجرد مسألة مطابقة الأبعاد أو تلبية متطلبات الجهد؛ إنه تمرين متطور في موازنة الخصائص الفيزيائية المتضاربة لتحقيق نتيجة هندسية محددة ومتطلبة في كثير من الأحيان. الفرق بين مسبار التصوير الطبي الذي يوفر تشخيصًا واضحًا تمامًا ومحول الطاقة الذي يسخن بشكل مفرط ويفشل في غضون دقائق غالبًا ما يكمن في الفهم الدقيق لثلاث معلمات مهمة: ثابت الشحنة الكهرضغطية ($d_{33}$) ، عامل الاقتران الكهروميكانيكي ($k$)، وعامل الجودة الميكانيكية ($Q_m$).

باعتبارها شركة رائدة عالميًا في تصنيع المكونات الكهرضغطية عالية الأداء، تدرك YJ Piezo أن شركائنا يحتاجون إلى أكثر من مجرد عناصر السيراميك الخام؛ فهي تتطلب رؤية تقنية عميقة ضرورية لدمج هذه المواد المتقدمة في أنظمة موثوقة. نحن نرى عواقب عدم تطابق المواد يوميًا: السيراميك "الناعم" المطبق على تطبيق لحام عالي الطاقة مما يؤدي إلى الهروب الحراري، أو السيراميك "الصلب" المستخدم في جهاز استشعار سلبي مما يؤدي إلى ضعف نسب الإشارة إلى الضوضاء. يهدف هذا الدليل الشامل إلى إزالة الغموض عن هذه الثوابت، والانتقال إلى ما هو أبعد من تعريفات الكتب المدرسية لاستكشاف الآثار العملية لميكانيكا المجال الكهروضوئي، واستراتيجيات المنشطات، والهندسة الخاصة بالتطبيقات.

من خلال فهم التفاعل بين هذه الثوابت، يمكن للمهندسين التنبؤ بسلوك الجهاز قبل إنشاء نموذج أولي، مما يضمن أن المادة المختارة - سواء كانت العمود الفقري PZT-4، أو PZT-5H الحساس، أو PZT-8 عالي الطاقة - متوافقة تمامًا مع بيئتها التشغيلية.

مشاهدة الفيديو على YouTube

الفصل 1: القلب البلوري – بنية وفيزياء PZT

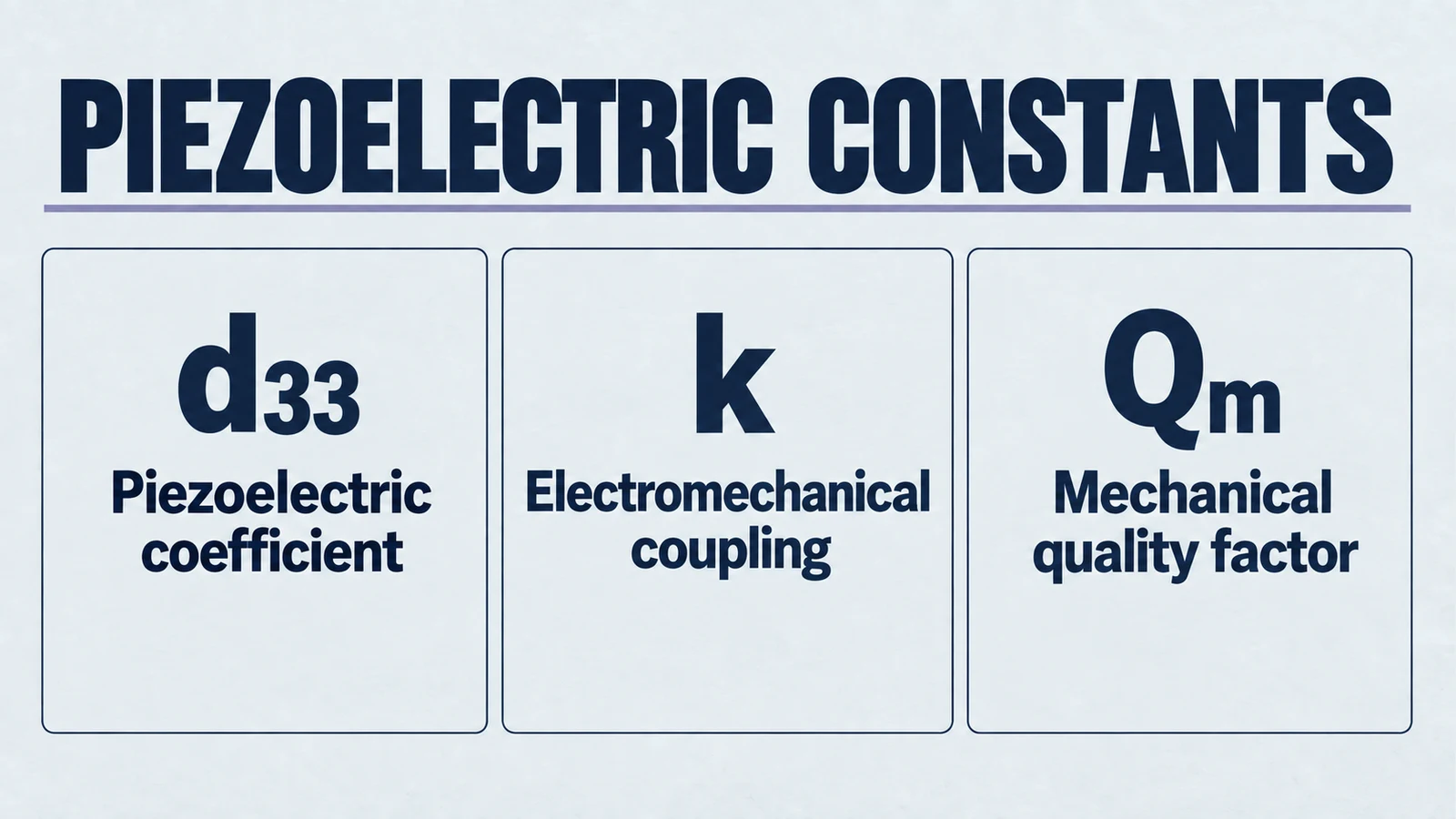

لكي نفهم الثوابت $d_{33}$ و$k$ و$Q_m$ بشكل حقيقي، يجب أولاً أن نقدر بنية المادة نفسها. الأرقام الموجودة في ورقة البيانات هي مظاهر مجهرية لظواهر مجهرية تحدث داخل الشبكة البلورية.

العمارة البيروفسكايت

تيتانات زركون الرصاص (PZT) هو محلول صلب من زركونات الرصاص ($PbZrO_3$) وتيتانات الرصاص ($PbTiO_3$)، ويتبلور في بنية البيروفسكايت بشكل عام يشار إليه باسم $ABO_3$. في هذه الشبكة، تشغل المواقع "A" أيونات الرصاص الكبيرة ($Pb^{2+}$)، وتشغل المواقع "B" أيونات الزركونيوم الأصغر ($Zr^{4+}$) أو أيونات التيتانيوم ($Ti^{4+}$)، والمواقع "O" يشغلها الأكسجين ($O^{2-}$).

يكمن سحر PZT في افتقاره إلى التناظر المركزي. فوق درجة حرارة حرجة معينة تعرف باسم درجة حرارة كوري ($T_c$) ، توجد البلورة في طور مكعب شبه كهربائي حيث تكون الشحنات متوازنة بشكل متماثل. ومع ذلك، كما تبرد المواد أدناه $T_c$، تشوه الشبكة. الكاتيون المركزي للموقع B ($Ti/Zr$) ينحرف بعيدًا عن المركز بالنسبة إلى مجسم الأكسجين الثماني، مما يؤدي إلى إنشاء عزم ثنائي القطب كهربائي دائم داخل خلية الوحدة. هذا الاستقطاب التلقائي هو الأصل الأساسي للكهرباء الضغطية في هذه السيراميك.

حدود المرحلة المورفوتروبية (MPB)

كثيرًا ما يتساءل المهندسون عن سبب كون PZT المادة المهيمنة في الصناعة، مما يطغى على البدائل مثل تيتانات الباريوم أو الكوارتز. الجواب يكمن في حدود المرحلة المورفوتروبية (MPB). خصائص PZT ليست خطية عبر نسبة الزركونيوم إلى التيتانيوم. في تركيبة محددة (حوالي 52% زركونيوم و48% تيتانيوم)، يمتد الهيكل البلوري على الحدود بين الطور الرباعي (الممدود في اتجاه واحد) والمرحلة المعينية السطوح (الممدود على طول القطر).

عند هذه الحدود، يزداد عدد حالات الاستقطاب المسموح بها، مما يجعل جدران المجال - الواجهات بين المناطق ذات محاذاة الاستقطاب المختلفة - متنقلة بشكل استثنائي. يؤدي هذا التنقل المعزز إلى تعظيم الثوابت العازلة والكهرضغطية. تستفيد YJ Piezo من هذه الظاهرة من خلال التحكم الصارم في نسبة Zr/Ti في سلسلتنا القياسية لضمان الاقتران الكهروميكانيكي الأمثل والحساسية.

عملية Poling: خلق النظام من الفوضى

في السيراميك الملبد "البكر"، تكون ثنائيات القطب المجهرية موجهة بشكل عشوائي، مما يؤدي إلى إلغاء بعضها البعض إحصائيًا. صافي التأثير الكهرضغطي هو صفر. لتنشيط المادة، يجب أن تخضع لعملية "الاستقطاب".

1. تطبيق المجال: قم بتطبيق حقل تلميع DC خاص بالصف لفترة زمنية يمكن التحكم فيها، غالبًا عند درجة حرارة مرتفعة أقل من نقطة كوري. وقد تكون درجة الحرارة أقل بكثير من هذا التحول؛ يتطلب المجال ودرجة الحرارة والمدة والعزل وأي خطوة لتبريد المجال عملية مؤهلة. يصف CeramTec 2-3 كيلو فولت/مم عند 80-140 درجة مئوية كمثال إنتاجي واحد، وليس وصفة عالمية.
2. محاذاة المجال: يجبر المجال الكهربائي ثنائيات القطب على التوافق مع اتجاه المجال. تتوسع المجالات الموجهة بشكل إيجابي، بينما تتقلص المجالات الموجهة بشكل غير مناسب أو يتم إعادة توجيهها.
3. تجميد الدولة: يتم تبريد المادة بينما يتم الحفاظ على المجال، مما يؤدي إلى "تأمين" ثنائيات القطب في حالتها المحاذية.

المادة الناتجة متباينة الخواص؛ تختلف خصائصه على طول محور الاستقطاب (المشار إليه بالاتجاه "3") مقارنة بالمحورين المتعامدين (الاتجاهين "1" و "2"). هذا التباين هو السبب وراء احتواء الثوابت على اشتراكات منخفضة (على سبيل المثال، $d_{33}$ مقابل $d_{31}$). تؤثر كفاءة واستقرار عملية الاستقصاء هذه بشكل مباشر على حجم $k$ واستقرار $d_{33}$ بمرور الوقت.

الفصل 2: معامل الشحن الكهرضغطي ($d_{33}$)

ربما يكون معامل الشحن الكهروضغطي، $d$، هو المواصفات الأكثر شهرة في ورقة البيانات. غالبًا ما يكون هذا هو الرقم الأول الذي يقيمه المهندسون، وغالبًا ما يكون ذلك في ظل افتراض خاطئ بأن "الأعلى هو الأفضل دائمًا". في حين أن ثابت $d$ المرتفع يشير إلى حساسية أو إزاحة كبيرة، فإن تعظيمه بشكل عشوائي يمكن أن يؤدي إلى الإضرار بمعلمات النظام الهامة الأخرى.

تعريف المعامل

الثابت $d_{ij}$ يتعلق بالإجهاد الميكانيكي ($S$) ينتج بواسطة مجال كهربائي مطبق ($E$)، أو على العكس من ذلك، كثافة الشحنة الكهربائية ($D$) تم جمعها بسبب الإجهاد الميكانيكي المطبق ($T$).

المؤشر الأول $i$ هو الاتجاه الكهربائي (1–3)؛ الفهرس الثاني $j$ هو المكون الميكانيكي (1-6 في تدوين Voigt المتعاقد عليه). المحاور والمكونات هي:

• 3: بالتوازي مع اتجاه البولينج.
• 1, 2: عمودي على اتجاه poling.
• 4, 5, 6: اتجاهات القص.

لذلك، تصف $d_{33}$ الإجهاد المتولد على طول محور الاستقطاب عند تطبيق المجال الكهربائي على طول نفس المحور (التأثير الطولي). وحدتها هي متر لكل فولت (m/V) للانفعال لكل مجال كهربائي، أو كولوم لكل نيوتن (C/N) للإزاحة الكهربائية لكل إجهاد. يعتمد إجمالي الإزاحة أيضًا على الهندسة. ومن اللافت للنظر أن هاتين الوحدتين متساويتان في الأبعاد.

الآلية: المساهمات الجوهرية مقابل المساهمات الخارجية

قيمة $d_{33}$ مشتقة من مصدرين:

• المساهمة الجوهرية: التمدد الفعلي لشبكة خلية الوحدة. هذه استجابة كهربائية مرنة بحتة وسريعة للغاية وخطية.
• المساهمة الخارجية: حركة جدران المجال. عند تطبيق مجال كهربائي، يمكن أن تتغير الحدود بين المجالات. تساهم "حركة الجدار" هذه بشكل كبير في الإزاحة الإجمالية.

رؤية نقدية: تم تصميم مواد PZT "الناعمة" (مثل PZT-5H) لتكون لها جدران مجال متنقلة للغاية، مما يؤدي إلى مساهمات خارجية هائلة ونسبة عالية من $d_{33}$ القيم (غالبًا> 600 بيسيك / ن). تحتوي مواد PZT "الصلبة" (مثل PZT-4 وPZT-8) على جدران مجال "مثبتة"، مما يحد من المساهمة الخارجية. وهذا يؤدي إلى انخفاض $d_{33}$ (~ 225–300 بيكو سي / ن) ولكن الخطية والاستقرار أعلى بكثير.

تطبيقات عالية $d_{33}$

بالنسبة للاستشعار والتشغيل، $d_{33}$ هو رقم الجدارة للحساسية والسكتة الدماغية.

1. التصوير الطبي وأجهزة الاستشعار

في مسبار الموجات فوق الصوتية الطبية، يعمل محول الطاقة كمكبر صوت وميكروفون. أثناء مرحلة "الاستقبال"، تكون الأصداء الصوتية العائدة من أنسجة الجسم ضعيفة للغاية. تعمل المادة ذات $d_{33}$ العالية كميكروفون حساس، حيث تولد شحنة قابلة للقراءة من اختلافات الضغط الصغيرة. تم تحسين مكافئات YJ Piezo PZT-5H لهذا الغرض، مما يضمن نسب إشارة إلى ضوضاء عالية في التصوير التشخيصي.

2. التشغيل الدقيق

في الطباعة الحجرية لأشباه الموصلات أو المحاذاة البصرية، يتم استخدام مداخن كهرضغطية لتحريك العدسات أو الرقائق بواسطة نانومتر. هنا، تتم ترجمة $d_{33}$ مباشرةً إلى "السكتة الدماغية".

حيث $\Delta L$ هو التمدد، $n$ هو عدد الطبقات، و$V$ هو الجهد. تسمح $d_{33}$ العالية بنطاقات أكبر من الحركة مع جهد تشغيل أقل، ولهذا السبب تُفضل أكوام الضغط الانضغاطي الناعمة لمراحل تحديد المواقع الدقيقة.

فخ الخطية والتباطؤ

الارتفاع $d_{33}$ يأتي بتكلفة: التباطؤ. نظرًا لأن جزءًا كبيرًا من الإزاحة يأتي من حركة جدار المجال (الاحتكاك)، فإن منحنى الإزاحة ليس خطيًا تمامًا. عند إزالة الجهد، قد لا تعود المادة تمامًا إلى الصفر (الإجهاد المتبقي). بالنسبة لأنظمة التحكم ذات الحلقة المفتوحة، يمكن أن تكون هذه اللاخطية مصدرًا كبيرًا للخطأ. علاوة على ذلك، فإن الاحتكاك المرتبط بحركة جدار المجال يولد الحرارة - وهو موضوع سنستكشفه بعمق بخصوص $Q_m$.

الفصل 3: عامل الاقتران الكهروميكانيكي ($k$)

إذا كانت $d_{33}$ تقيس "مدى" الإجراء الذي يحدث، فإن عامل الاقتران الكهروميكانيكي ($k$) يقيس "مدى فعالية" تحويل الطاقة بين المجالات. غالبًا ما يتم الاستشهاد به كبديل للكفاءة، ولكن هذا تبسيط مفرط خطير.

فيزياء الاقتران

يتم تعريف عامل الاقتران $k$ على أنه الجذر التربيعي لنسبة الطاقة الميكانيكية المخزنة إلى إجمالي الطاقة الكهربائية المدخلة (أو العكس).

تمييز مهم: $k$ ليس كفاءة ($Power_{out} / Power_{in}$). يمكن أن يحتوي الجهاز على عامل اقتران منخفض (على سبيل المثال، $k \approx 0.30$) ولكنه يظل عالي الكفاءة (>90%) إذا تم تشغيله عند الرنين حيث يتم إعادة تدوير الطاقة على مدار العديد من الدورات. من الأفضل فهم $k$ كمقياس لعرض النطاق الترددي وإمكانية نقل الطاقة لكل دورة.

فكر في $k$ باعتباره "صلابة" الاتصال بين الأنظمة الكهربائية والميكانيكية.

• عالية $k$: الأنظمة الكهربائية والميكانيكية مغلقة بإحكام. يؤثر التغيير في الجهد على الفور وبقوة على الميكانيكا. وهذا يسمح بتشغيل النطاق العريض لأنه يمكن "إجبار" محول الطاقة على الاهتزاز بعيدًا عن رنينه الطبيعي.
• منخفض $k$: الاتصال فضفاض. يستغرق الأمر عدة دورات من المدخلات الكهربائية لبناء طاقة ميكانيكية كبيرة. وهذا عادةً ما يقيد الجهاز للعمل بشكل صارم عند تردد الرنين الخاص به.

ناقلات الاعتماد على $k$

مثل $d_{33}$، يختلف $k$ بناءً على الشكل الهندسي ووضع الاهتزاز.

• $k_{33}$ (الاقتران الطولي): عامل الاقتران للقضيب أو القضيب المستقطب على طوله ويهتز في نفس الاتجاه. هذه هي عادةً القيمة الأعلى (0.70-0.75 لـ PZT التجاري) لأن الضغط والمجال متوازيان.
• $k_p$ (اقتران مستو): المواصفات الأكثر شيوعًا لأقراص بيزو. فهو يصف أداة التوصيل عندما يتوسع قرص رفيع بشكل شعاعي. يتضمن ذلك تأثير بواسون، حيث يؤدي التوسع في اتجاه السُمك إلى انكماش نصف القطر. $k_p$ تتراوح القيم عادةً بين 0.50 و0.65.
• $k_t$ (اقتران السُمك): للوحة الرفيعة التي تهتز في وضع السُمك. ومن المثير للاهتمام أن $k_t$ عادة ما يكون أصغر من $k_{33}$ (حوالي 0.45–0.50) لأن اللوحة الرقيقة يتم تثبيتها ميكانيكيًا في الاتجاهات الجانبية بواسطة القصور الذاتي الخاص بها، مما يحد من تأثير بواسون.
• $k_{eff}$ (الاقتران الفعال): هذا هو اقتران الجهاز المجمع، وليس فقط السيراميك. إنه دائمًا أقل من المادة $k$.

القياس عن طريق الرنين

عمليًا، يتم تحديد $k$ عن طريق قياس منحنى المعاوقة للسيراميك. تعرض المادة أدنى مقاومة عند تردد الرنين ($f_r$) وأقصى مقاومة عند التردد المضاد للرنين ($f_a$).

ويحدد الفصل بين هاتين القمتين $k$:

تشير الفجوة الواسعة بين الرنين والرنين المضاد إلى وجود عامل اقتران مرتفع. ولهذا السبب فإن محولات طاقة التصوير الطبي، التي تتطلب نبضات قصيرة (محتوى ترددي واسع)، تتطلب طاقة عالية$k$ مواد مثل PZT-5H أو بلورات مفردة.

رؤية YJ Piezo الهندسية: $k$ في السونار تحت الماء
بالنسبة للأسطوانات الأنبوبية الخزفية الانضغاطية المستخدمة في الصوتيات تحت الماء، يعد الاقتران العالي ($k_{31}$ و$k_{33}$) أمرًا بالغ الأهمية. تستخدم أنظمة السونار في كثير من الأحيان إشارات "زقزقة" - تجتاح نطاقًا من الترددات - لتحسين دقة الهدف. يمكن أن تعمل المادة ذات الاقتران المنخفض كمرشح ضيق لتمرير النطاق، مما يخفف من حواف التغريد ويؤدي إلى تدهور الصورة. من خلال تحسين المعالجة المحددة لعناصر الأنبوب لدينا، تحقق YJ Piezo عوامل اقتران تتيح أداء السونار عريض النطاق.

الفصل 4: عامل الجودة الميكانيكية ($Q_m$)

بالنسبة للتطبيقات عالية الطاقة، يعد $Q_m$ أحد أهم أدوات التمييز. فهو يؤثر بقوة على توليد الحرارة، وعرض النطاق الترددي القابل للاستخدام، واستقرار محرك الأقراص، وسلوك الخدمة المتوقع.

تعريف $Q_m$

يصف عامل الجودة الميكانيكية ($Q_m$) فقدان الطاقة الميكانيكية المشروط. في نموذج مرن محدد منخفض الخسارة، يمكن تقريب ظل الخسارة الميكانيكية العكسي ذي الصلة، ولكن الرنان المقاس Q يتضمن أيضًا مساهمات الحدود والواجهة والتحميل والخسارة المزدوجة. اذكر الوضع والقيادة وظروف القياس بدلاً من تحديد كل Q مُقاس مع فقدان مرونة جوهري.

تشبيه كأس النبيذ:

• عالية $Q_m$ (على سبيل المثال، زجاج كريستال): إذا قمت بنقر زجاج كريستالي عالي الجودة، فإنه يرن لفترة طويلة بلون نقي. تحتوي المادة على تخميد داخلي منخفض جدًا.
• منخفض $Q_m$ (على سبيل المثال، كوب بلاستيكي): إذا نقرت على كوب بلاستيكي، فإنه يصدر صوتًا خافتًا ويتوقف على الفور. تمتص المادة الطاقة الميكانيكية وتبددها على شكل حرارة.

فيزياء الفقد والحرارة

في السيراميك الكهرضغطي، ينبع فقدان الطاقة ($1/Q_m$) بشكل أساسي من تخميد جدار المجال.

• في Soft PZT، تنزلق جدران النطاق للخلف وللأمام بسهولة. يخلق هذا الانزلاق احتكاكًا داخليًا، يشبه فرك يديك معًا. هذا الاحتكاك يولد الحرارة. ولذلك، فإن Soft PZT لديه $Q_m$ منخفض (عادةً 50–80).
• في Hard PZT، يتم تثبيت جدران النطاق كيميائيًا. تتصرف بشكل مرن مع القليل جدًا من التباطؤ أو الاحتكاك. ولذلك، فإن Hard PZT يحتوي على $Q_m$ عالي (عادةً 500–1200).

$Q_m$ في تطبيقات الطاقة العالية

بالنسبة لتطبيقات مثل التنظيف بالموجات فوق الصوتية واللحام بالموجات فوق الصوتية، يتم تشغيل محول الطاقة بشكل مستمر عند الرنين لتوليد سعات هائلة.

بالنسبة لهندسة ونمط محددين ضمن محرك إشارة صغيرة بالقرب من رنين معزول، قد يتم قياس الاستجابة باستخدام المعامل الكهرضغطي المناسب وQ المحمل الفعال. التعبير أدناه تخطيطي: d33 ينطبق فقط على مثال الاقتران الطولي الخاص به، ويجب أن يمثل Q المستخدم الوضع المجمع بدلاً من قيمة كتالوج غير محملة.

لا تحدد منتجات d33 وQm الكتالوج سعة التحميل أو نسب حرارة المحرك العالية. قارن بين أدوات التوصيل الخاصة بالوضع والخسارة المجمعة والاهتزاز/الإجهاد/درجة الحرارة المسموح بها والقياسات الكهربائية/الصوتية الفعلية.

دورة الهروب الحراري:

تم توضيح أحد سيناريوهات ردود الفعل الحرارية المحتملة أدناه. إنها ليست نتيجة حتمية لانخفاض جودة الإشارة الصغيرة: يجب قياس الخسارة والممانعة والتحكم في القيادة والتحميل والتبريد للمكدس الفعلي.

1. الاحتكاك العالي يولد حرارة داخلية.
2. ومع ارتفاع درجة الحرارة، تصبح جدران المجال أكثر قدرة على الحركة (يزداد الفقد).
3. تنخفض الممانعة، مما يؤدي إلى سحب تيار أكبر من المولد.
4. المزيد من التيار = المزيد من الحرارة.
5. تصل المادة إلى درجة حرارة حيث تزول الاستقطاب أو تتكسر.

يمكن أن تكون مادة عائلة PZT-8 مرشحًا مفيدًا للمحرك العالي منخفض الفقد، ولكن Qm وحده لا ينشئ تصنيف طاقة مكتمل HJ-5020B أو تشغيل حراري مستقر. تأكيد مواصفات النموذج الذي يتم التحكم فيه، وأساس الطاقة، والواجب، والحمل، والتبريد، وأدلة التأهيل؛ لا يوجد ضمان ثبات بقوة 1250 واط يتبع مباشرة من معامل المادة.

مثلث المقايضة

إحدى القواعد الأساسية في صناعة الخزف الخزفي هي العلاقة العكسية بين $d_{33}$ و$Q_m$:

• عالية $d_{33}$ يتطلب مجالات الهاتف المحمول → احتكاك عالي → منخفض $Q_m$.
• عالية $Q_m$ يتطلب المجالات المثبتة → حركة مقيدة → منخفض $d_{33}$.

تملي هذه المقايضة عملية اختيار المواد بأكملها. لا يمكنك تعظيم كليهما في وقت واحد باستخدام تركيبات PZT القياسية.

الفصل 5: الانقسام الكبير – كيمياء PZT الصلبة مقابل كيمياء PZT الناعمة

المصطلحان "صلب" و"ناعم" لا يشيران إلى الصلابة الميكانيكية (كلاهما سيراميك هش) ولكن إلى "صلابة" المجالات الكهروضوئية. تم تصميم هذا التمييز على المستوى الذري من خلال المنشطات.

Soft PZT: المستمع الحساس (تعاطي المنشطات للمانحين)

يتم إنشاء Soft PZT (الأنواع البحرية II، V، VI) عن طريق استبدال الذرات الموجودة في الشبكة بمنشطات "مانحة" - أيونات ذات شحنة موجبة أعلى من المضيف.

• الكيمياء: استبدال $Zr^{4+}$ بالنيوبيوم ($Nb^{5+}$).
• الآلية: للحفاظ على حيادية المسؤوليات، تقوم البلورة بإنشاء وظائف رئيسية شاغرة ($V_{Pb}$). تعمل هذه الفراغات على تخفيف الضغط الداخلي للشبكة، مما يسمح لجدران المجال بالتحرك بأقل قدر من الطاقة.
• الخصائص: عالية $d_{33}$، السماحية العالية، منخفضة $Q_m$، الخطية المنخفضة.
• معادلات YJ Piezo: PZT-5A (النوع الثاني) وPZT-5H (النوع السادس).
• الأفضل لـ: أجهزة قياس التدفق، والتصوير الطبي، والسماعات المائية، والاستشعار السلبي، والتشغيل الدقيق.

من الصعب PZT: القوة (المنشطات المتقبلة)

يتم إنشاء PZT الصلب (الأنواع البحرية I، III) عن طريق التطعيم بأيونات "المستقبل" - أيونات ذات شحنة أقل.

• الكيمياء: استبدال $Ti^{4+}$ بالحديد ($Fe^{3+}$).
• الآلية: لموازنة الرسوم، يتم إنشاء الوظائف الشاغرة في الأكسجين ($V_O$). تشكل هذه الشواغر "ثنائيات أقطاب معيبة" تتماشى مع الاستقطاب التلقائي. تعمل ثنائيات القطب هذه بمثابة "دبابيس" أو "مشابك" تعمل على تثبيت جدران المجال في مكانها.
• الخصائص: منخفض $d_{33}$، السماحية منخفضة، عالية $Q_m$، الخطية العالية، المجال القسري العالي.
• معادلات YJ Piezo: PZT-4 (النوع الأول) وPZT-8 (النوع الثالث).
• الأفضل لـ: التنظيف بالموجات فوق الصوتية، اللحام، الانحلال، السونار عالي الطاقة.

جدول المقارنة: درجات مواد YJ Piezo

يعيد الجدول إنتاج الإدخالات الاسمية المحددة من ملخص المواد المنشورة لدرجات YJ Piezo الصريحة. هذه هي قيم الفحص، وليست الحدود الدنيا المضمونة، أو حدود التشغيل القصوى أو قياسات محول الطاقة النهائية. اطلب مواصفات الدرجة الحالية وشروط القياس وحدود القبول للشراء.

الفصل 6: الهندسة التطبيقية - مطابقة الثوابت للواقع

القيم النظرية في ورقة البيانات هي مجرد نقطة البداية. تتطلب الهندسة الناجحة تعيين هذه الثوابت للقيود المحددة لبيئة التطبيق.

دراسة الحالة 1: التنظيف بالموجات فوق الصوتية

• الفيزياء: يعتمد التنظيف بالموجات فوق الصوتية على التجويف الصوتي، وهو تكوين الفقاعات المجهرية وانهيارها العنيف. يتطلب ذلك محولًا للطاقة لدفع موجات صوتية ثابتة عالية السعة إلى خزان سائل.
• الصراع: يجب أن يعمل محول الطاقة بشكل مستمر (دورة تشغيل عالية) ولكنه يحتاج إلى سعة كافية لبدء التجويف.
• الحل (PZT-4): يوصي YJ Piezo باستخدام PZT-4 للتنظيف.
• لماذا لا يكون PZT-8؟ بينما يكون PZT-8 أكثر برودة، فإن انخفاض $d_{33}$ يعني أنه من الصعب القيادة إلى السعة اللازمة "لكسر" قوة شد الماء وتكوين الفقاعات.
• لماذا لا PZT-5؟ سوف يسخن على الفور.
• الرصيد: يوفر PZT-4 منطقة "المعتدل" - بما فيه الكفاية $Q_m$ (500) للتشغيل المستمر دون أن يحترق، ولكن يكفي $d_{33}$ (~300) لتوفير "ركلة" قوية للماء.
• منتج YJ Piezo: تستخدم محولات الطاقة HJ-3828 (28 كيلو هرتز) وHJ-3840 (40 كيلو هرتز) حلقات PZT-4 كبيرة لضمان توزيع تجويف موحد عبر الخزان.

دراسة الحالة 2: لحام البلاستيك بالموجات فوق الصوتية

• الفيزياء: يتضمن اللحام طرق واجهتين بلاستيكيتين معًا بسرعة 20 كيلو هرتز بسعة تتراوح من 20 إلى 50 ميكرون حتى يؤدي الاحتكاك إلى إذابة الحدود. الحمل متغير للغاية. ومع ذوبان البلاستيك، تتغير المعاوقة الميكانيكية بشكل كبير.
• الشرط: استقرار شديد وخسارة منخفضة في ظل القيادة الميدانية الكهربائية العالية.
• الحل (PZT-8): يوصي YJ Piezo بـ PZT-8.
• الاستدلال: غالبًا ما يتم تشغيل محولات طاقة اللحام عند حدود القوة الميكانيكية للمادة. العالي $Q_m$ (~ 1000) يقلل من التسخين الذاتي، وهو أمر بالغ الأهمية لأن التسخين يؤدي إلى انحراف تردد الرنين. إذا انحرف التردد بسرعة كبيرة، يفقد المولد القفل، ويفشل اللحام. يساعد التثبيت "الصلب" الخاص بـ PZT-8 على ضمان بقاء السعة خطية حتى عندما يتصل البوق بالجزء ويرتفع الحمل.
• منتج YJ Piezo: يستخدم HJ-5020B مجموعة رباعية من حلقات PZT-8. مقاومة منخفضة ($\le 10 \Omega$) والتعامل مع الطاقة العالية (1250 واط) هما نتائج مباشرة لارتفاع المادة $Q_m$ وفقدان عازل منخفض.

دراسة الحالة 3: قياس التدفق بالموجات فوق الصوتية

• الفيزياء: يقوم زوج من محولات الطاقة بإرسال واستقبال النبضات عبر مائع يتدفق في أنبوب. يشير فرق وقت الرحلة إلى سرعة التدفق.
• المتطلبات: استقرار المرحلة وحساسيتها. الإشارة المستقبلة ضعيفة، لذا يلزم وجود $d_{33}$ عالي. والأهم من ذلك، يجب ألا ينحرف المستشعر على مدار سنوات من الخدمة في درجات الحرارة الخارجية.
• الحل (PZT-5A):
• لماذا PZT-5A؟ قد توفر تركيبة مختارة من فئة PZT-5A حساسية مفيدة ومقايضة الاستقرار الحراري. لا تزال استجابة الشحنة وخصائص العزل الكهربائي والرنين تختلف باختلاف درجة الحرارة. قارن الدرجة الدقيقة باستخدام جدول المواد، ثم تحقق من صحة مقياس التدفق الكامل ضمن نطاقه المحدد، بما في ذلك المسار الصوتي والتعويض الإلكتروني.
• منتج YJ Piezo: تستخدم محولات التدفق HJ-2112 الخاصة بنا أقراص PZT-5A للحفاظ على دقة القياس ($\pm 1\%$) على مدى عمر الخدمة الطويل.

دراسة الحالة رقم 4: الجمال والجماليات الطبية

• الفيزياء: تستخدم الأجهزة مثل أجهزة غسل الجلد والبخاخات اهتزازات عالية التردد (25 كيلو هرتز - 1 ميجا هرتز) لتفتيت الماء أو تقشير الجلد.
• الشرط: اقتران كهروميكانيكي عالي ($k_{eff}$) والاكتناز.
• الحل (PZT المتخصصة): غالبًا ما تستخدم هذه الأجهزة أقراصًا رفيعة تعمل في الوضع الشعاعي أو السُمك.
• منتج YJ Piezo: محول تنظيف الجلد HJ-2806. هنا، نقوم بتحسين السيراميك للاقتران المستوي ($k_p$). عالية $k_p$ يساعد على ضمان أن المحرك الكهربائي يتحول بكفاءة إلى اهتزاز وضع الانحناء المعقد للشفرة المصنوعة من الفولاذ المقاوم للصدأ. نحن نستخدم تركيبة PZT-4 معدلة تسمح بسرعة اهتزاز عالية دون كسر الرقاقة الخزفية الرقيقة.

الفصل 7: تحليل الفشل - عندما تتصادم الثوابت

غالبًا ما يكون فهم هذه الثوابت درسًا تعلمناه من خلال الفشل. إن تحليل سبب فشل الأجهزة الكهرضغطية يكشف عن الأهمية الحاسمة لاحترام حدود المواد.

1. الهروب الحراري (المنخفض $Q_m$ فخ)

الفشل الأكثر شيوعًا في الموجات فوق الصوتية للطاقة هو استخدام مادة غير كافية $Q_m$.

• السيناريو: يقوم المستخدم باستبدال حلقة اللحام PZT-8 بحلقة PZT-5 العامة لتوفير التكلفة.
• الآلية: يوجد حلقة PZT-5 $10x$ خسارة عازلة أعلى ($\tan\delta$). تحت محرك 1000 فولت من ماكينة اللحام، فإنها تبدد طاقة أكبر بمقدار 10 مرات كحرارة. يسخن السيراميك، $d_{33}$ يزداد بشكل لا يمكن السيطرة عليه، وينخفض تردد الرنين بمقدار مئات الهرتز، ويحدث حمل زائد على المولد.
• البصيرة: تحقق دائمًا من $Q_m$ لقطع الغيار. تم اختبار حلقات PZT-8 من YJ Piezo على دفعات لضمان $Q_m > 1000$ لمنع وضع الفشل المحدد هذا.

2. إزالة الاستقطاب تحت الضغط

• السيناريو: يفقد محول الطاقة المثبت بمسامير الطاقة بعد التجميع.
• الآلية: للحفاظ على السيراميك في حالة ضغط، يتم عزمه إلى تحميل مسبق عالي (غالبًا 30-50 ميجا باسكال). إذا تم استخدام Soft PZT، فإن هذا الضغط الميكانيكي يمكن أن يكون كافيًا لإعادة توجيه المجالات (إزالة الاستقطاب الميكانيكي)، مما يقلل بشكل كبير من $d_{33}$.
• البصيرة: يتم تثبيت PZT (PZT-8) كيميائيًا ويمكنه تحمل الأحمال المسبقة الأعلى بكثير دون إزالة الاستقطاب. في الواقع، يؤدي تطبيق التحميل المسبق على Hard PZT غالبًا إلى زيادة $Q_m$ عن طريق تثبيت جدران النطاق ميكانيكيًا.

3. الشيخوخة الانجراف

• السيناريو: يعمل مقياس التدفق بشكل مثالي في المصنع ولكنه يقرأ انخفاضًا بنسبة 5% بعد 3 أشهر.
• الآلية: يمكن للسيراميك الكهروضوئي ذو الأعمدة أن يُظهر تغيرات في الخصائص تعتمد على الوقت. غالبًا ما يتقادم PZT التقليدي بقوة أكبر من PZT المخفف بالمانحين، على الرغم من التحمل الأفضل للمحرك العالي بشكل عام. ويعتمد المعدل على الصيغة، والخصائص المقاسة، والوقت منذ الاستقطاب، ودرجة الحرارة، والمجال، والإجهاد.
• البصيرة: يمكن أن يؤدي التكييف إلى تغيير الانجراف اللاحق. لقياس الدقة، اطلب تاريخ تكييف الدرجة الدقيقة وقياسات الاستقرار الزمني ومعيار القبول؛ التكييف وحده لا يؤدي إلى شيخوخة لا تذكر.

الفصل 8: التصنيع ومراقبة الجودة في YJ Piezo

يتم تحديد قيم $d_{33}$، و$k$، و$Q_m$ ليس فقط عن طريق الكيمياء، ولكن عن طريق معالجة السيراميك نفسها. تستخدم YJ Piezo تقنيات تصنيع متقدمة لتحسين هذه المعايير.

1. تحضير مسحوق النانو: يبدأ توحيد الثوابت بحجم الحبوب. نحن نستخدم الطحن الكروي عالي الطاقة لتحقيق أحجام الجسيمات دون الميكرون. وهذا يدعم البنية المجهرية الكثيفة بعد التلبيد. التأثير: يتمتع السيراميك الأكثر كثافة بجهد انهيار أعلى وقوة ميكانيكية أفضل، مما يسمح بارتفاع الجهد $Q_m$ القيم في سلسلتنا الصناعية.
2. تقنية التلبيد ذات درجة الحرارة المنخفضة: يمكن لمساعدات التلبيد المناسبة أن تخفض درجة حرارة التكثيف وقد تقلل من تطاير PbO. يمكنهم أيضًا تغيير كيمياء العيوب وحدود الحبوب وتوازن الطور والخصائص الكهروميكانيكية. التحقق من التركيب وبنية المرحلة وعملية إطلاق النار المؤهلة لكل تركيبة؛ لا تثبت دراسة PZT خارجية بمساعدة Li₂CO₃ وصفة YJ Piezo أو تضمن وضع MPB بدقة.
3. تلميع الدقة: التلميع هو المكان الذي تصبح فيه "إمكانات" السيراميك "حركية". يستخدم YJ Piezo حمامات الزيت التي يتم التحكم فيها بواسطة الكمبيوتر لأعمدة السيراميك. التحسين: نقوم بتخصيص مجال البولينج ودرجة الحرارة لكل نوع من أنواع المواد. يتم صقل PZT-5H بلطف لتجنب الانهيار، بينما يتم صقل PZT-8 بقوة عند درجات حرارة أعلى للتغلب بشكل كامل على قوى التثبيت "الصلبة" وتحقيق أقصى قدر من الاستقرار.
4. اختبار المعلمات بنسبة 100%: قبل أن يغادر أي مكون منشأتنا - سواء كان قرص تجميل بتردد 1 ميجا هرتز أو حلقة لحام بتردد 20 كيلو هرتز - فإنه يمر عبر محلل معاوقة آلي. نحن نقيس $C_p$ (السعة)، و$f_r$ و$f_a$ (الرنين/الرنين المضاد)، و$Z_m$ (الممانعة عند الرنين). ومن هذه العناصر، تقوم أنظمتنا بحساب $k_{eff}$ و$Q_m$ في الوقت الفعلي، مع رفض أي وحدة تنحرف خارج نافذة التسامح الصارمة.

الفصل 9: النظرة المستقبلية – ما بعد معيار PZT

في حين يظل PZT هو معيار الصناعة، فإن الطلب على الأداء العالي والامتثال البيئي يقود تطور الثوابت الكهرضغطية.

كهرضغطية أحادية البلورة (PMN-PT)

لقد غيرت مواد مثل تيتانات الرصاص والمغنيسيوم والرصاص (PMN-PT) بعض تصميمات محولات التصوير الطبي المتطورة. كونها بلورات مفردة، فهي لا تحتوي على حبيبات موجهة بشكل عشوائي.

• الثوابت: أنها توفر مذهلة $d_{33}$ القيم (> 2000 بيسي / ن) وعوامل الاقتران $k_{33} > 0.90$.
• المقايضة: فهي باهظة الثمن للغاية، وهشة، ولها $Q_m$ منخفضة و$T_c$ منخفضة. على الرغم من أنها غير مناسبة للتنظيف الصناعي، إلا أن YJ Piezo تراقب هذه التقنية بحثًا عن المصفوفات الطبية المتطورة.

سيراميك خالي من الرصاص

مع تأثير اللوائح التنظيمية مثل RoHS على الإلكترونيات، أصبح البحث عن بدائل خالية من الرصاص (مثل KNN أو BNT-BT) مكثفًا.

الوضع الحالي: تاريخيًا، عانت المواد الخالية من الرصاص من انخفاض $d_{33}$ وضعف ثبات درجة الحرارة. ومع ذلك، فإن التطورات الحديثة في "هندسة النسيج" (محاذاة الحبوب أثناء التلبيد) تجعل قيم $d_{33}$ الخاصة بها أقرب إلى PZT. تبحث YJ Piezo بنشاط عن هذه التركيبات لتوفير خيارات صديقة للبيئة للإلكترونيات الاستهلاكية.

الخاتمة: سيمفونية الثوابت

التصميم الكهرضغطي هو سيمفونية تلتقي فيها الفيزياء والكيمياء والهندسة. لا توجد مادة واحدة "أفضل"، بل يوجد فقط التوازن الأمثل للثوابت للمهمة التي بين أيدينا.

• $d_{33}$ هو مقبض مستوى الصوت الخاص بك—ارفعه من أجل الحساسية في المستشعرات والضغط في المحركات، ولكن احترم الحدود الحرارية.
• $k$ هو ناقل الحركة الخاص بك — فهو يحدد عرض النطاق الترددي والاقتران الكهروميكانيكي الخاص بالوضع؛ تعتمد كفاءة التجميع أيضًا على الفقد والتحميل.
• $Q_m$ هو حارس الرنين الخاص بك — فهو يصف الفقد الميكانيكي لوضع محدد؛ لا يضمن ارتفاع Q الحماية من الأعطال الحرارية أو الميكانيكية.

في YJ Piezo، نعمل على سد الفجوة بين علوم المواد ونجاح التطبيقات. من خلال إتقان التعامل مع $d_{33}$، و$k$، و$Q_m$ من خلال التحكم الدقيق في المنشطات والتصنيع، فإننا نمكن عملائنا من إنشاء أجهزة ليست وظيفية فحسب، بل استثنائية أيضًا. سواء كنت تقوم بإزالة الأوساخ من أجزاء المحرك باستخدام PZT-4، أو لحام الأقنعة الطبية باستخدام PZT-8، أو تصوير جسم الإنسان باستخدام PZT-5H، فإن فهم هذه الثوابت هو المفتاح لفتح الإمكانات الكاملة للتكنولوجيا الكهرضغطية.
