هندسة حلقة بيزو مخصصة لبرامج تصنيع المعدات الأصلية: من المواصفات إلى النموذج الأولي المعتمد

الفريق الهندسي في YJ Piezo
مراجعة فنية بواسطة فريق YJ Piezo بيزو الهندسي
1,467 كلمة
8 دقيقة قراءة
حلقة سيراميك بيزوابتكار صانعي القطع الأصليةهندسة الحلقات المخصصةالنموذج الأولي الذي تم التحقق منهمحول الطاقة بالموجات فوق الصوتية

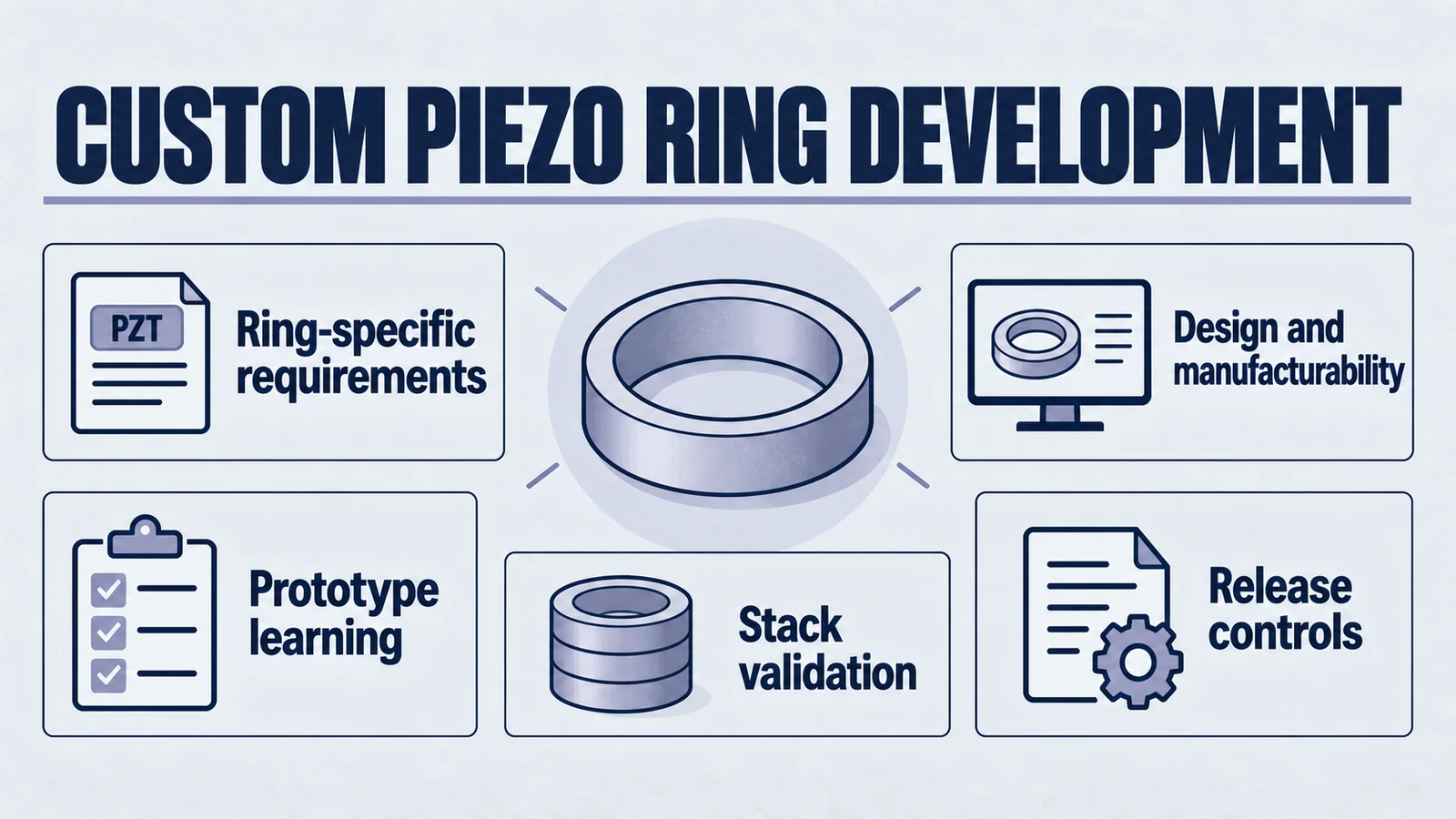

رسم بياني: تطوير حلقة بيزو مخصصة. المتطلبات الخاصة بالحلقة؛ التصميم والتصنيع؛ التعلم النموذجي؛ التحقق من صحة المكدس؛ ضوابط الإصدار.

المتطلبات الخاصة بالحلقة · التصميم وقابلية التصنيع · تعلم النماذج الأولية · التحقق من صحة المكدس · ضوابط الإصدار

هندسة حلقة بيزو مخصصة لبرامج تصنيع المعدات الأصلية: من المواصفات إلى النموذج الأولي المعتمد

ليس كل برنامج OEM يحتاج إلى حلقة مخصصة. ولكن عندما يعتمد التطبيق على استقرار التحميل المسبق، أو بنية المكدس، أو السلوك الحراري، أو غلاف صوتي محدد، غالبًا ما تصبح حلقة الكتالوج العامة هي عنق الزجاجة. هذه الصفحة مخصصة للحظة بعد أن قام الفريق بالفعل بتضييق نطاق الشكل إلى حلقات كهرضغطية ويحتاج إلى تحويل هذا الاختيار إلى مسار هندسي معتمد.

إذا كان فريقك لا يزال يقارن الحلقات بالأقراص أو الأنابيب أو الألواح المستطيلة أو الأشكال الهندسية المركزة، فارجع إلى دليل اختيار الأشكال الهندسية. إذا تم تحديد الشكل الهندسي بالفعل ولكن الشراء يحتاج إلى تحديد المصادر وإطار عمل لضمان الجودة، فاستخدم دليل الشراء الدائري. تقع هذه الصفحة بين هذين القرارين: فهي تركز على هندسة الحلقات المخصصة والتطوير المشترك لتصنيع المعدات الأصلية.

1. عندما تصبح هندسة الحلقة هي الفرع الصحيح

غالبًا ما يتم اختيار الحلقات لأن التطبيق يحتاج إلى أكثر من مجرد "سيراميك مستدير". يؤدي فتح المركز إلى تغيير النظام الميكانيكي. إنه يخلق مساحة للبراغي أو الأعمدة أو مسارات السوائل أو الهياكل المركزية. كما أنه يجعل بنيات المكدس سابقة الإجهاد عملية، وهذا هو سبب ظهور الحلقات في كثير من الأحيان في أنظمة الموجات فوق الصوتية عالية الطاقة.

في تطوير OEM، عادةً ما تدخل هندسة الحلقات إلى القائمة المختصرة لواحد أو أكثر من هذه الأسباب:

  • التحميل المسبق مهم: يحتاج التصميم إلى كومة مضغوطة ميكانيكيًا لحماية السيراميك تحت محرك ديناميكي عالي.
  • السلوك الحراري مهم: تحتاج أنظمة الموجات فوق الصوتية ذات الخدمة المستمرة إلى هندسة يمكن أن تعيش داخل مجموعة محولات طاقة قوية.
  • مسائل التكامل: تحتاج العبوة إلى فتحة مركزية للبراغي أو الأعمدة أو الأسلاك أو القنوات الموائعية.
  • كثافة الطاقة مهمة: يقوم البرنامج ببناء لحام أو تنظيف أو سونار أو أي مكدس صوتي آخر عالي الطاقة.

هذا لا يعني أن جميع المشاريع الدائرية متشابهة. بمجرد اختيار الفرع الحلقي، فإن العمل الهندسي الحقيقي هو تحديد نوع النظام الحلقي الذي يحتاجه التطبيق بالفعل.

2. تبدأ هندسة الحلقات المخصصة بترجمة التطبيق إلى مدخلات خاصة بالحلقة

غالبًا ما تصف فرق تصنيع المعدات الأصلية المشكلة على مستوى المنتج: "نحن بحاجة إلى مزيد من السعة"، أو "المكدس يعمل بشكل ساخن"، أو "انحراف الخرج بعد التحمل"، أو "لا يمكن للتجميع أن يتناسب مع محول الطاقة الحالي". هذه أعراض صحيحة، لكن لا يستطيع المورد تصميم الحلقة الصحيحة من الأعراض وحدها. يجب ترجمة التطبيق إلى مدخلات تصميم خاصة بالحلقة.

يجب أن يغطي ملخص الحلقة المخصصة ما يلي:

  • أهداف OD وID وسمك، بما في ذلك الأبعاد التي يتم تحديدها بواسطة الصوتيات وتلك التي يتم تحديدها بواسطة التكامل الميكانيكي.
  • النية المادية، مثل PZT الصلب عالي الجودة للموجات فوق الصوتية للطاقة أو تركيبة أكثر ليونة عندما تكون الحساسية أكثر أهمية.
  • نافذة كهربائية، بما في ذلك نطاق الرنين، وتوقع المعاوقة، والسعة، وحدود الانجراف المقبولة.
  • منطق التجميع، مثل طريقة التحميل المسبق، أو استراتيجية عزم الدوران، أو الكتل المعدنية، أو اتصال البوق، أو خط الارتباط، أو تصميم التثبيت.
  • هدف التحقق، وهذا يعني ما تعتبره الشركة المصنعة للمعدات الأصلية نجاحًا: الإخراج الصوتي، أو ارتفاع درجة الحرارة، أو اختبار الحياة، أو نمط الشعاع، أو الكفاءة، أو أداء وقت الدورة.

ولهذا السبب فإن هندسة الحلقات ليست مجرد "هل يمكنك عمل هذا الرسم؟" إنه تمرين لتصميم النظام. السيراميك هو عنصر واحد فقط من محول الطاقة، ولكنه العنصر الذي يقفل العديد من القرارات النهائية.

فيديو: تحديد مواصفات حلقة PZT مخصصة: 7 تفاصيل يحتاجها المورد

يحوّل هذا الشرح من YJ Piezo متطلبات الحلقة إلى سبعة مدخلات عملية للاستفسار، من طريقة التثبيت والأبعاد الحرجة إلى ظروف التشغيل ومعايير القبول. ميّز بين التردد المستهدف للسيراميك وحده ورنين محول الطاقة بعد التجميع. أرسل المعلومات المعروفة وحدد الأسئلة المفتوحة؛ لا يلزم اكتمال التصميم لبدء المراجعة الأولية.

شاهد دليل مواصفات حلقة PZT المخصصة على YouTube.

3. يجب أن يؤدي سير عمل التطوير المشترك إلى تقليل عدم اليقين على مراحل

تتحرك برامج حلقة OEM القوية من خلال تقليل عدم اليقين بشكل منظم بدلاً من القفز من المفهوم مباشرة إلى الإنتاج. عادةً ما يتكون سير عمل التطوير المشترك المفيد من أربع مراحل.

3.1 تأطير المتطلبات

المرحلة الأولى تؤكد المهمة الفعلية للحلقة. هل هي مجموعة تنظيف يجب أن تتحمل تسخين دورة العمل؟ محول لحام يعتمد على التحميل المسبق المستقر؟ تجميع طبي أو صوتي مخصص مع قيود مساحة ضيقة؟ الهدف هو مواءمة مشكلة التصميم قبل أن يقوم أي شخص بتحسين المتغير الخاطئ.

3.2 مقترح التصميم وسوق دبي المالي

بعد ذلك تأتي الترجمة إلى بنية حلقية: عائلة المواد، والأبعاد المستهدفة، والطلاء، واستراتيجية التسامح، وافتراضات التجميع. تظهر هذه المرحلة أيضًا مقايضات التصميم مقابل التصنيع. على سبيل المثال، الهندسة التي تعتبر مثالية من الناحية النظرية قد تكون هشة للغاية، أو مكلفة للغاية، أو حساسة للغاية لتغير العملية بالنسبة لبرنامج إنتاج حقيقي.

3.3 التعلم النموذجي

يجب أن ترتبط جولات النموذج الأولي بأهداف التعلم، وليس فقط بتواريخ الشحن. قد تحدد الجولة الأولى جدوى الهندسة المعمارية. قد تؤدي الجولة الثانية إلى تشديد الممانعة أو السلوك الحراري أو رنين المكدس. قد تتحقق الجولة الثالثة مما إذا كانت نافذة العملية المختارة قوية بما يكفي للإنتاج التجريبي.

3.4 التحقق والإصدار

المرحلة النهائية تحول الحلقة من تجربة هندسية إلى جزء يمكن التحكم فيه. وهذا يعني تأكيد القياسات على مستوى الدفعة، وحساسية التجميع، وسلوك التحمل، وأي مستندات مطلوبة للإصدار في سير عمل OEM. إذا كان اهتمامك الأوسع هو كيفية تطور البرنامج بأكمله من النموذج الأولي إلى الإصدار التجريبي والإنتاج، فاستخدم لدينا دليل سير عمل التصنيع بجانب هذه الصفحة.

4. ما الذي يجب أن يثبته النموذج الأولي للحلقة التي تم التحقق منها بالفعل

النموذج الأولي الذي تم التحقق من صحته ليس مجرد خاتم "يعمل مرة واحدة". إنها حلقة تثبت أن الهندسة المعمارية تستحق المضي قدمًا. بالنسبة لبرامج OEM المستندة إلى الحلقة، يحتاج التحقق من الصحة عادةً إلى الإجابة على أربعة أسئلة.

4.1 هل يوجد السلوك الكهربائي داخل نافذة يمكن التحكم فيها؟

يجب أن يؤكد النموذج الأولي الرنين والرنين المضاد والسعة والممانعة وأي سلوك كهروميكانيكي مستهدف. والسؤال ليس فقط ما إذا كانت عينة واحدة قادرة على إصابة الهدف، ولكن ما إذا كان الهدف يبدو قابلاً للتصنيع.

4.2 هل تظل المكدسة مستقرة تحت الحمل الواقعي؟

نظرًا لأن العديد من البرامج الحلقية تنتهي في مجموعات محملة، فيجب تقييم النموذج الأولي في ظل ظروف ميكانيكية واقعية. قد يعني ذلك التحميل المسبق، أو توصيل البوق، أو الهيكل الداعم، أو التدوير الحراري، أو اختبار دورة العمل. نادراً ما تحكي قياسات المقعد فقط القصة الكاملة.

4.3 هل الحلقة متوافقة مع طريقة التكامل المختارة؟

لا يزال من الممكن أن تفشل أفضل هندسة خزفية إذا كان مخطط القطب الكهربائي أو خط الربط أو الواجهات المعدنية غير متطابق مع عملية التجميع. ولذلك، يجب أن يختبر التحقق من صحة النموذج الأولي الحلقة كجزء من مسار التكامل المقصود.

4.4 هل يحتوي التصميم على مجال للتنوع في التصنيع؟

النموذج الأولي الأكثر خطورة هو "العينة الذهبية" التي لا يمكنها تحمل التنوع الطبيعي للكمية. وتسأل جولة التحقق المفيدة ما إذا كان التصميم يعمل عبر حركة العملية المتوقعة، وليس فقط عندما تجتمع أفضل عينة وأفضل فني في نفس اليوم.

5. الأخطاء الشائعة في برامج الرنين المخصصة

  1. معالجة تصميم الحلقة كمشكلة ذات بعد واحد متغير. إن OD، وID، والسمك مهمان، ولكن الأمر كذلك بالنسبة للمادة، والتحميل المسبق، وتسطيح الواجهة، وتحميل التطبيق.
  2. استخدام حلقة الكتالوج للإجابة على مشكلة في النظام. تعتبر الأجزاء الجاهزة للاستخدام ذات قيمة بالنسبة للجدوى، ولكنها غالبًا ما تخفي القيود الحقيقية في برامج الإنتاج.
  3. الانتظار طويلاً لتحديد التحقق من الصحة. إذا كانت معايير النجاح غامضة، فإن كل جولة نموذجية تصبح معركة آراء.
  4. مزج المشتريات والتطوير المشترك في صفحة واحدة أو قرار واحد. إن اجتهاد الموردين والهندسة المخصصة مرتبطان، لكنهما ليسا نفس الوظيفة.
  5. تجاهل قرار الشكل الأوسع. بعض مشاكل الحلقة هي في الواقع مشاكل هندسية في المنبع، لذا من المفيد تحديد اختيار الشكل الأوسع بشكل منفصل قبل قفل برنامج الحلقة.

6. كيفية استخدام هذه الصفحة مع أدلة الهندسة والمشتريات

هذه الصفحة مخصصة لتطوير OEM الخاص بالحلقة. وليس المقصود منه أن يحل محل النظرة العامة الشاملة للهندسة، وليس المقصود منه أن يحل محل دليل المشتريات.

  • استخدم دليل تحديد الأشكال الهندسية عندما تكون مجموعة الأشكال مفتوحة.
  • استخدم هذه الصفحة عندما ترن مجموعة الأشكال ويكون السؤال التالي هو الهندسة المخصصة وتطوير المواصفات والنماذج الأولية التي تم التحقق من صحتها.
  • استخدم دليل الشراء الدائري عندما يتحول العمل إلى اجتهاد المورد، والحد الأدنى لكمية الطلب، والمهلة الزمنية، والتحكم في الدفعة، وضمان الجودة الواردة.

يؤدي هذا الفصل إلى إبقاء كل مرجع يركز على قرار واحد بدلاً من إجبار مقال واحد على الإجابة على كل سؤال متعلق بالحلقة مرة واحدة.

الخلاصة: استخدم هندسة الحلقات المخصصة عندما تكون الحلقة هي الحل بالفعل

يعمل تطوير حلقة OEM بشكل أفضل عندما يكون الفريق قد أجاب بالفعل على سؤال الهندسة ويكون جاهزًا لتحويل هذه الإجابة إلى مسار نموذج أولي يتم التحكم فيه. في تلك المرحلة، العمل الرئيسي ليس المقارنة العامة بين الموردين. إنها تترجم قيود التطبيق إلى بنية حلقية يمكن بناؤها والتحقق من صحتها وتوسيع نطاقها.

استخدم هذه الصفحة عندما تحتاج إلى محادثة هندسية خاصة بالحلقة. استخدم دليل اختيار الشكل الهندسي لاختيار مجموعة الأشكال، ودليل شراء الحلقات للتحكم في مخاطر تحديد المصادر بمجرد أن يكون اتجاه التصميم واضحًا.

هل تحتاج إلى تحديد نطاق برنامج حلقة مخصص؟ شارك التردد المستهدف، وبنية المكدس، ومستوى الطاقة، ودورة العمل، وأهداف التحقق من الصحة مع شركائنا الفريق الهندسي لذلك يمكن بناء مواصفات الحلقة حول التطبيق الحقيقي بدلاً من حل وسط كتالوج عام.
