مخاطر اقتران الوضع في العناصر المنحنية الكهرضغطية: لماذا يكون استقرار التردد أصعب مما يبدو
غالبًا ما يبدأ المهندسون في اختيار بيزو بافتراض بسيط ومعقول على ما يبدو. إذا كانت ورقة البيانات تسرد تردد الرنين، والسعة، وربما الحد الأدنى لعرض النطاق الترددي أو المعاوقة، فيجب أن يتصرف العنصر كعنصر تردد يمكن التنبؤ به بشكل معقول بمجرد دمجه في محول الطاقة.
يمكن أن يعمل هذا الافتراض بشكل جيد بالنسبة لبعض الأشكال الهندسية المسطحة التي تعمل في ظروف خاضعة للرقابة. ولكن بمجرد أن يدخل الانحناء في الصورة، خاصة في السيراميك الكهرضغطي المنحني كرويًا أو المركز، يصبح تفسير سلوك التردد أكثر صعوبة والتحكم فيه أكثر صعوبة. للحصول على سياق الهندسة، انظر هذه المقدمة العملية للسيراميك الكهرضغطي المنحني كرويًا.
السبب ليس أن السيراميك أصبح فجأة غامضا. والسبب هو أن الانحناء يغير القواعد الميكانيكية للهيكل. إنه يغير كيفية توزيع الضغط، وكيفية تفاعل أنماط الاهتزاز، ومدى قوة الأنماط المتجاورة في تبادل الطاقة، ومدى حساسية العنصر للتركيب والتحميل والمواد اللاصقة ودرجة الحرارة. ما بدا وكأنه رنين تشغيلي واحد على الورق يمكن أن يصبح مجموعة من السلوكيات المتنافسة في الأجهزة الحقيقية.
هذا هو المكان الذي يقع فيه المهندسون في المشاكل. قد يظل الجزء يقيس "قريبًا بدرجة كافية" من رنينه الاسمي أثناء الفحص الوارد. قد يستمر في إنتاج الموجات فوق الصوتية على مقاعد البدلاء. وقد يجتاز حتى مرحلة مبكرة من النموذج الأولي. ولكن بمجرد دمج المجموعة بالكامل، أو دفعها بقوة أكبر، أو تحميلها حرارياً، أو تعرضها لظروف صوتية متغيرة، يمكن أن يحول اقتران الوضع استقرار التردد إلى هدف متحرك. تم تلخيص مخاطر التكامل ذات الصلة في الأخطاء الشائعة في تكامل محول الطاقة من OEM.
تمت كتابة هذه المقالة كدليل لدعم القرار، وليس كتمرين نظري. الهدف هو مساعدة المهندسين على فهم سبب كون العناصر الكهرضغطية المنحنية أكثر حساسية للوسائط مما تبدو لأول مرة، وما يعنيه ذلك بالنسبة للضبط والتكرار، ومتى يصبح اقتران الوضع خطيرًا بدرجة كافية لتغيير قرار الاختيار.
المشكلة الحقيقية: نادرًا ما يكون الرنين حدثًا نظيفًا واحدًا
عندما يتحدث المهندسون عن "تردد الرنين" لعنصر بيزو، فإنهم غالبًا ما يشيرون إلى رنين وضع السُمك، والذي يتم تمثيله عادةً على النحو التالي: . عادةً ما يكون هذا هو الأكثر أهمية في تصميم الموجات فوق الصوتية لأنه نشط كهروميكانيكيًا بقوة، وفعال نسبيًا، وغالبًا ما يتماشى مع آلية التشغيل المقصودة لمحول الطاقة.
ولكن لا يوجد سيراميك كهروضغطي حقيقي يهتز في وضع واحد فقط.
حتى القرص المسطح البسيط يدعم سلوكيات ميكانيكية متعددة عبر التردد. تشمل العائلات الرئيسية عادةً ما يلي:
- أوضاع السُمك. التمدد والانكماش من خلال سمك السيراميك. غالبًا ما تكون هذه هي أوضاع العمل المقصودة في أنظمة الطاقة أو الاستشعار بالموجات فوق الصوتية.
- الأوضاع الشعاعية. التمدد والانكماش داخل المستوى عبر القطر أو الأبعاد الجانبية للجزء.
- أوضاع الانحناء. أشكال منحنية أو ملتوية تتضمن انحناء الجسم الخزفي بدلاً من الضغط بشكل أساسي من خلال السماكة.
في العنصر المسطح، قد تكون تلك العائلات النمطية منفصلة بما فيه الكفاية، أو مقترنة بشكل ضعيف بما فيه الكفاية، بحيث لا يزال بإمكان المهندسين التعامل مع الرنين التشغيلي الرئيسي باعتباره الحدث المهيمن. وهذا بالفعل تقريبي. ولكن يمكن أن تكون مفيدة.
العنصر المنحني يجعل هذا التقريب أقل أمانًا. خلفية المقارنة: سلوك السيراميك الكهروضغطي المركز مقابل السلوك الخزفي المسطح.
يغير الانحناء السلوك الهيكلي من شيء أقرب إلى اللوحة إلى شيء أقرب إلى الصدفة. يمكن للهياكل الشبيهة بالصدفة أن تدعم مجموعة أكثر ثراءً من أنماط الاهتزاز. والأهم من ذلك، أن تلك الأنماط لا تظل معزولة تمامًا. إن ما كان يمكن أن يكون في الغالب حركة مدفوعة بالسمك في هندسة مسطحة يمكن أن يكتسب طابعًا منحنيًا. يمكن أن تصبح الحركة الشعاعية مشوهة بالشكل المنحني. يمكن أن يقترب نشاط الثني من حيث التردد من الوضع المقصود. والنتيجة ليست مجرد "المزيد من الأوضاع"، بل المزيد من الفرص لتفاعل هذه الأوضاع.
هذا التفاعل هو ما يختبره المهندسون عادةً باعتباره اقتران الوضع.
من الناحية العملية، يعني اقتران الوضع أن الطاقة التي تنوي وضعها في نمط اهتزاز واحد لا تبقى هناك بشكل نظيف. يمكن أن يتسرب أو يعيد توزيع أو تبديل التحكم حسب ظروف التشغيل. والنتيجة هي أن استقرار التردد يتوقف عن كونه رقمًا بسيطًا ويصبح سلوكًا للنظام.
لماذا يزيد الانحناء من تعقيد الوسائط
لفهم سبب أهمية الانحناء كثيرًا، من المفيد التفكير في مسارات الانفعال بدلاً من المعادلات.
السيراميك المسطح المدفوع في وضع السُمك ليس بالفعل أحادي البعد تمامًا. لكن لا يزال من الممكن اعتبار تشوهها المهيمن أمرًا مباشرًا نسبيًا. يدفع المجال الكهربائي التمدد والانكماش خلال السُمك، بينما يستجيب باقي الهيكل ضمن هذا القيد.
السيراميك المنحني مختلف. الهندسة نفسها تتسبب في تفاعل حركة السُمك والحركة داخل المستوى وميول الانحناء بشكل طبيعي أكثر. يحدث هذا لعدة أسباب.
1) الانحناء يمزج بين أنواع التشوه
في القشرة المنحنية، لا يظل انفعال السماكة المحلية محضًا عبر السماكة في عواقبه الميكانيكية. نظرًا لأن السطح منحني، فإن هذه الحركة يمكن أن تؤدي إلى إجهاد يشبه الغشاء وإجهاد يشبه الانحناء في نفس الوقت. السيراميك لا يصبح أكثر سمكًا ونحافة فحسب. كما أنه يعيد توزيع الضغط على سطح منحني.
وهذا يعني أن محرك الأقراص الذي يهدف إلى إثارة وضع رئيسي واحد يمكنه تغذية الأوضاع القريبة بسهولة أكبر من الهيكل المسطح والأكثر قابلية للفصل.
2) تدعم هياكل الصدفة المجموعات النموذجية الأكثر كثافة
تميل الأشكال الهندسية المنحنية إلى دعم أنماط اهتزاز متقاربة أكثر من اللوحات المسطحة والبسيطة ذات الحجم المماثل. وهذا مهم لأن التباعد المشروط يعد متغيرًا عمليًا رئيسيًا. إذا كانت الأوضاع المجاورة متباعدة، يمكن أن يظل وضع العمل مهيمنًا على نافذة التشغيل المفيدة. إذا كانت الأوضاع المجاورة مزدحمة، يمكن للاضطرابات الصغيرة أن تغير توازن الطاقة.
لا يجب أن تكون تلك الاضطرابات دراماتيكية. تغيير طفيف في سمك المادة اللاصقة. صلابة دعم مختلفة قليلاً. خط السندات خارج المركز قليلاً. تغيير التحميل المسبق. ارتفاع طفيف في درجة الحرارة. أي من هذه يمكن أن يكون كافياً لتغيير الوضع القريب الذي يبدو مهيمناً في استجابة المعاوقة.
3) أصبح التناظر أسهل للإزعاج
قد يظل العنصر المنحني المثالي من الناحية النظرية يُظهر صورة مشروطة يمكن التحكم فيها. نادراً ما تحافظ التجميعات الحقيقية على التماثل المثالي.
بمجرد ربط السيراميك في مبيت، أو ربطه بطبقات متطابقة، أو تحميله بواسطة سائل أو أنسجة، أو تقييده بحواف غير موحدة تمامًا، يتم كسر التماثل المثالي. يمكن أن يؤدي التماثل المكسور إلى تقسيم أو تشويه الميزات النموذجية. وهذا هو أحد الأسباب التي تجعل الجزء الذي يبدو معقولاً كعنصر مجرد قد يتصرف بشكل مختلف بعد التكامل.
4) قانون التسامح في التصنيع على أكثر من معلمة واحدة في وقت واحد
يتأثر التردد السائد للقرص المسطح بشدة بالسمك، لكن السيراميك المنحني يتأثر بالسمك بالإضافة إلى نصف قطر الانحناء، والفتحة، وتوحيد الجدار، وتشذيب الحواف، وأحيانًا عدم انتظام التشكيل المحلي. يمكن لكل من هذه العوامل التأثير ليس فقط على الوضع المقصود ولكن أيضًا على موضع وقوة الأوضاع المجاورة. تمت مناقشة متغيرات التصميم في دليل سمك فتحة نصف القطر هذا و مقالة اختيار نصف قطر الانحناء.
هذا هو السبب في أن العنصرين المنحنيين اللذين يشتركان اسميًا في نفس التردد المستهدف يمكن أن يتصرفا بشكل مختلف بما يكفي لتعقيد ضبط برنامج التشغيل.

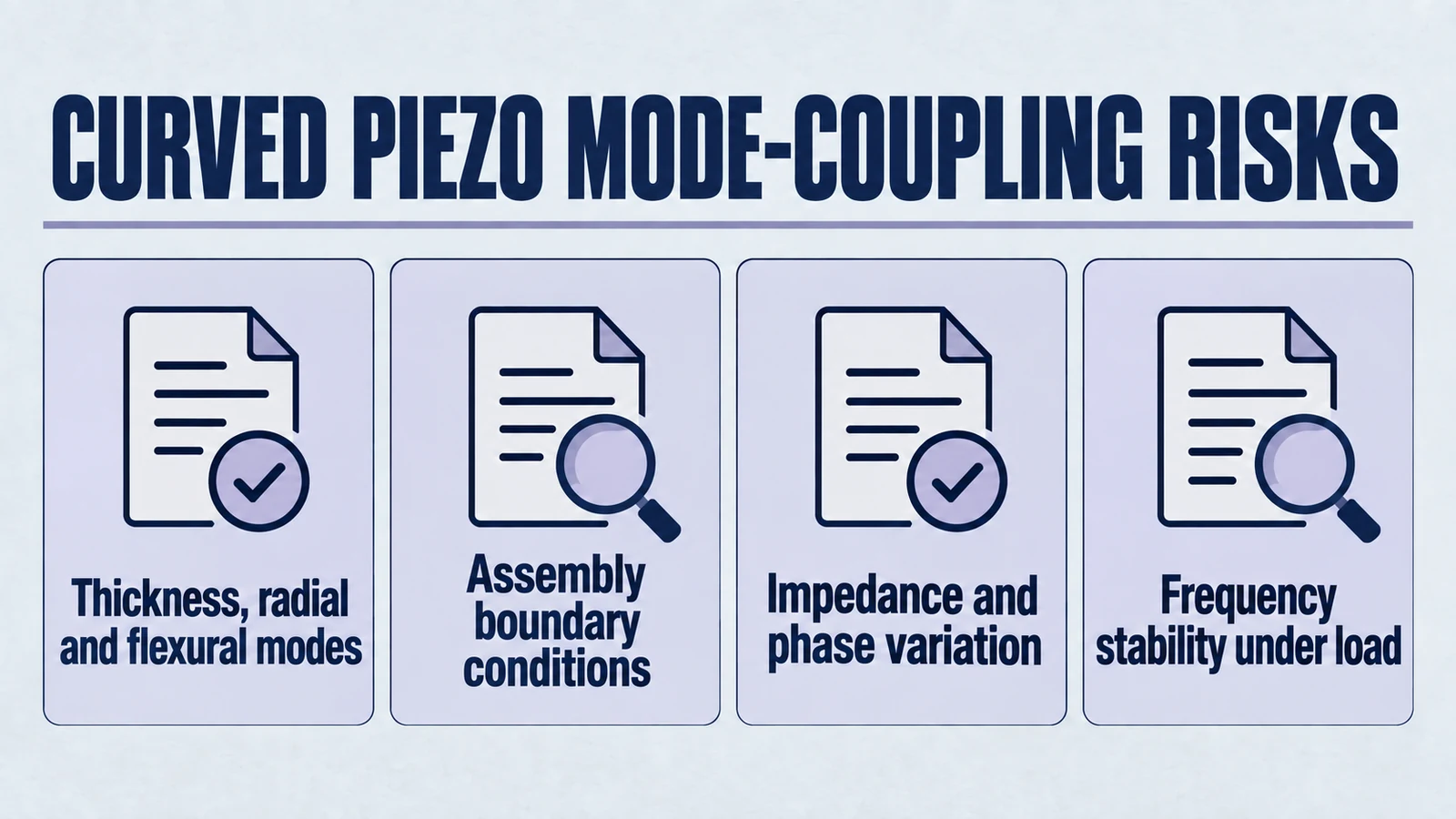

التفاعل بين أوضاع السماكة والشعاعي والانحناء
النموذج العقلي الأكثر فائدة هو التعامل مع كل عائلة نمطية كوجهة محتملة للطاقة.
يعمل المحرك الكهربائي على ضخ الطاقة إلى السيراميك. يقوم السيراميك بتخزين تلك الطاقة ميكانيكياً. بعض منه يصبح مخرجات صوتية مفيدة. وبعضها يتحول إلى حرارة. ويظل بعضها محاصرًا أو مُعاد توزيعه بين الأنماط الهيكلية القريبة.
إذا شارك وضع قوي واحد فقط، فستكون الحياة بسيطة نسبيًا. إذا توفرت عدة أوضاع قريبة ومقترنة، يصبح النظام أقل قابلية للتنبؤ به.
وضع السُمك
عادةً ما يكون وضع السُمك هو آلية التشغيل المقصودة في العديد من تصميمات بيزو بالموجات فوق الصوتية لأنه يوفر اقترانًا كهروميكانيكيًا قويًا ومسارًا مباشرًا من الإثارة الكهربائية إلى توليد الصوت. في الجزء الذي يتصرف بشكل نظيف، هذا هو الوضع الذي يتم من خلاله تصميم برنامج التشغيل والمطابقة الصوتية والتردد المستهدف للنظام.
الوضع الشعاعي
يتضمن الوضع الشعاعي التمدد الجانبي والانكماش. في الأقراص، والخواتم، والقبعات، يمكن أن تكون هذه الأوضاع مهمة اعتمادًا على القطر، ونسبة السمك، ونمط القطب الكهربائي، وظروف الحدود. وفي بعض الحالات تكون بعيدة بما يكفي عن رنين السُمك بحيث يمكن التحكم فيها. وفي حالات أخرى، خاصة في الأجزاء المنحنية أو ذات الفتحات الكبيرة، تصبح قريبة بدرجة كافية لتشويه نافذة التشغيل المقصودة.
وضع الانحناء
يتضمن سلوك الانحناء الانحناء وتشوه الشكل بدلاً من حركة السمك الانضغاطية في المقام الأول. غالبًا ما يقلل المهندسون من أهمية مشاركة الانحناء لأنها قد لا تهيمن على القياس الحر المدعوم بشكل طفيف. ولكن بمجرد تركيب عنصر منحني، يمكن أن تصبح مشاركة الانحناء أكثر أهمية.
ما يعنيه الاقتران حقًا هنا
لا يعني اقتران الوضع بالضرورة أن السيراميك يتنقل بشكل فوضوي بين أصداء منفصلة تمامًا. في كثير من الأحيان هو أدق من ذلك. قد يعني:
- تتسع ذروة المعاوقة أو تشوه
- ينزاح تردد الرنين الرئيسي تحت الحمل أكثر من المتوقع
- تتطور استجابة الطور إلى تحولات حادة متعددة
- يسرق أحد الأوضاع القريبة المزيد من الطاقة مع تغير حالة الحدود
- تعتمد أفضل نقطة ضبط واضحة على مستوى القيادة أو حالة التركيب
ولهذا السبب يقول المهندسون أحيانًا أن الجزء يبدو حساسًا، أو يصعب ضبطه، أو غير قابل للتكرار، حتى في حالة عدم وجود عيب كارثي واضح. لمناقشة مركزة مخصصة لهذا الموضوع، راجع اقتران الوضع والمخاطر المستندة إلى الهندسة في السيراميك الضغطي.
لماذا يمكن أن تكون قيم الرنين في ورقة البيانات مضللة
أوراق البيانات مفيدة. لكن بالنسبة للعناصر الكهرضغطية المنحنية، فغالبًا ما تكون أقل قدرة على اتخاذ القرار مما يفترضه المهندسون.
يتم قياس معظم قيم الرنين في ورقة البيانات في ظل ظروف متحكم فيها ومبسطة. قد تشمل الشروط النموذجية ما يلي:
- عينات مجانية أو مدعومة بشكل طفيف
- تركيبات الاختبار القياسية
- قياسات الهواء أو إعداد محدد للمياه
- إثارة الإشارات الصغيرة
- عدد العينات محدود
غالبًا ما تكون هذه الشروط مناسبة لمقارنة المواد أو الفحص الأولي أو الفحوصات المرجعية الواردة. إنها ليست مناسبة دائمًا للتنبؤ بكيفية تصرف السيراميك المركز داخل مجموعة محولات الطاقة الحقيقية.
تعطي ورقة البيانات قياسًا. النظام الخاص بك يخلق مشكلة مختلفة.
تردد الرنين المذكور في ورقة البيانات هو وصف لإعداد اختبار واحد. إنه ليس وعدًا بأن يظل نفس الرنين هو السائد بمجرد ربط الجزء ودعمه وتحميله وتسخينه وقيادته بسعة ذات صلة بالتطبيق. لربط افتراضات ورقة البيانات بسلوك السائق الحقيقي، قم بالمراجعة تحديات القيادة الكهربائية للسيراميك الضغطي المركز.
هذا مهم بشكل خاص في السيراميك المركز لأن المسافة بين الأوضاع القريبة قد تكون صغيرة بالفعل. قد يؤدي التحول الطفيف الناتج عن التثبيت أو التحميل إلى تحريك نقطة التشغيل نحو توازن نمطي مختلف.
نتائج الإشارات الصغيرة غالبًا ما تخفي سلوك الإشارات الكبيرة
يتم أخذ العديد من قياسات الرنين عند مستويات القيادة المنخفضة. وهذا أمر معقول للتوصيف الموحد. لكن الأنظمة لا تعمل دائمًا بإشارة منخفضة.
عند السعة الأعلى، يمكن أن تتغير عدة أشياء:
- يمكن لطبقات الرابطة أن تساهم في المزيد من الامتثال غير الخطي
- يمكن للتدفئة المحلية أن تغير ثوابت المواد
- يمكن أن يتغير توزيع التخميد
- يمكن أن يصبح تحميل السوائل أكثر تأثيرًا
- يمكن أن تصبح الأوضاع الطفيلية أسهل في الإثارة
لذا فإن صورة الرنين التي تبدو أنيقة عند الإشارة الصغيرة قد تصبح أقل استقرارًا في ظل قوة التشغيل الفعلية.
يخفي تقرير الرنين أحادي القيمة مشهد المعاوقة
بالنسبة للأجزاء المنحنية، نادرًا ما تكون قيمة الرنين الواحدة كافية. يحتاج المهندسون إلى معرفة التضاريس المحيطة، وليس فقط الرقم الرئيسي.
يمكن لتردد رنين واحد مُبلغ عنه أن يخفي حقائق مهمة مثل:
- القمم الثانوية القريبة
- عدم التماثل في منحنى المعاوقة
- أكتاف عريضة تشير إلى مشاركة مشروطة مختلطة
- سلوك المرحلة غير المستقر حول نقطة التشغيل المقصودة
بمعنى آخر، يمكن أن تكون قيمة ورقة البيانات دقيقة من الناحية الفنية ولكنها لا تزال مضللة من الناحية التشغيلية.
الفجوة بين مقاعد البدلاء والنظام: حيث تحدث العديد من الأخطاء
أحد الأخطاء الهندسية الأكثر شيوعًا هو افتراض أنه إذا كان السيراميك المنحني يتصرف بشكل مقبول أثناء قياسات المقعد المبكرة، فإن العنصر نفسه مناسب بشكل أساسي.
في الواقع، قد يكون اختبار البدلاء يقيس مشكلة مختلفة عما سيقدمه النظام النهائي.
التجميع يغير حالة الحدود
بمجرد ربط السيراميك في مبيت أو كومة محول الطاقة، يتغير سلوكه النموذجي. سمك المادة اللاصقة، ومعامل اللاصق، وتخميد الدعم، وصلابة التركيب، وتوجيه القطب الكهربائي، وتوحيد الاتصال، كلها تغير حالة الحدود الهيكلية.
غالبًا ما تكون العناصر المنحنية أكثر حساسية لهذه التغييرات من العناصر المسطحة لأن تعدادها النموذجي أكثر ثراءً وأكثر تباعدًا.
التحميل الصوتي يغير الاستقرار الظاهري
محول الطاقة المخصص للاستخدام في الهواء أو الماء أو الأنسجة أو التلامس المقترن بالهلام أو سائل المعالجة لا يرى نفس البيئة الميكانيكية. يغير الحمل الصوتي سلوك المعاوقة ويؤثر على مدى قوة مشاركة الأوضاع المختلفة.
الجزء الذي يبدو مستقرًا في الهواء قد يتصرف بشكل مختلف في الماء. الجزء الذي يبدو مقبولاً في خزان الغمر النظيف قد يتصرف بشكل مختلف في تطبيق الاتصال مع الضغط المتغير والاقتران غير الكامل.
تضيف الأنظمة المتكاملة المزيد من عناصر الرنين
في المنتجات الحقيقية، نادرًا ما يكون السيراميك الضغطي وحيدًا. وهي متصلة بالدعامات، والطبقات المطابقة، والكتل الأمامية، والأغطية، والأغشية، والمواد اللاصقة، وغالبًا ما تكون بنية محركة لها افتراضاتها الخاصة حول شكل الرنين.
يمكن أن يتفاعل اقتران الوضع في السيراميك مع أصداء النظام في بقية مجموعة محول الطاقة. وبمجرد حدوث ذلك، فإن تحدي الضبط لم يعد يتعلق فقط بالسيراميك. تصبح مشكلة تكامل على مستوى المكدس. تمت مناقشة المفاضلات المعمارية بين التركيز الهندسي والأساليب الأخرى في هذا المقال الهندسة الخزفية مقابل العدسات الصوتية.
ولهذا السبب تبدو بعض اختيارات السيراميك المركزة جيدة أثناء تقييم المكونات ولكنها تصبح مزعجة أثناء تأهيل النظام.
ما تأثير اقتران الوضع في الضبط والكفاءة والاتساق
لا يعد اقتران الوضع مجرد فضول فيزيائي. وله عواقب هندسية مباشرة تؤثر على تصميم السائق والأداء الصوتي وإنتاجية التصنيع والتكرار الميداني.
1) أصبح ضبط النظام أقل استقرارًا من المتوقع
إذا كانت استجابة المعاوقة تحتوي على ميزات قريبة متعددة، فإن السؤال "أين يجب أن نقوم بضبط السائق؟" يصبح أصعب بكثير مما كان متوقعا.
قد يهبط محرك التردد الثابت في ظروف تشغيل فعالة مختلفة من وحدة إلى أخرى. قد يقوم برنامج تشغيل تتبع التردد بمطاردة الحد الأدنى المحلي الخاطئ أو تبديل السلوك مع تغير درجة الحرارة. قد يعمل النظام الذي تم ضبطه يدويًا بشكل جيد في أحد النماذج الأولية ويكون أداؤه ضعيفًا في البنية التالية.
لا يرجع هذا دائمًا إلى ضعف الأجهزة الإلكترونية. في بعض الأحيان يُطلب من الأجهزة الإلكترونية ببساطة تثبيت عنصر رنين غامض من الناحية الهيكلية.
2) قد تنخفض الكفاءة دون تحذير واضح
يمكن للوضع الطفيلي المقترن أن يمتص الطاقة دون المساهمة بشكل هادف في الإخراج الصوتي المطلوب. قد يستمر النظام في سحب التيار ويبدو نشطًا، لكن التحويل الصوتي المفيد قد يتدهور.
يمكن أن يظهر هذا على النحو التالي:
- إخراج أقل عند التركيز المقصود
- شكل شعاع أوسع أو مشوه
- انخفاض الحساسية في وضع الاستلام
- سخونة غير متوقعة في المادة اللاصقة أو الخلفية
- أداء عملية أقل استقرارًا مع مرور الوقت
من منظور الإدارة الهندسية، يعد هذا أمرًا خطيرًا لأن النظام قد يجتاز فحصًا وظيفيًا سطحيًا بينما يفتقد بهدوء أهداف الأداء أو الموثوقية.
3) التكرار يعاني عبر الوحدات والشروط
غالبًا ما يكون اقتران الوضع حساسًا للحالة. إذا تغير التوازن النموذجي السائد مع تغير درجة الحرارة، أو التحميل، أو التجميع، فإن قابلية التكرار تصبح صعبة.
تشمل الأعراض النموذجية ما يلي:
- الاختلاف من نموذج إلى نموذج أولي
- تغييرات الضبط من دفعة إلى أخرى
- توقيعات المعاوقة غير المتناسقة في فحص الإنتاج
- انحراف الإخراج أثناء عملية الإحماء
- يتغير الأداء في ظل ظروف اقتران مختلفة
هذه هي بالضبط أنواع السلوكيات التي تستهلك وقت الهندسة لأنها لا تبدو دائمًا مثل العيوب الكلاسيكية. وبدلا من ذلك، فإنها تظهر كحالة غامضة من عدم الاستقرار. يمكنك مقارنة هذا النمط مع أنماط الفشل الشائعة في السيراميك المنحني كروياً.
4) يمكن أن تتآكل هوامش سلامة السائق
إذا تغير سلوك مقاومة محول الطاقة بشكل حاد مع تغيرات صغيرة في التردد، فقد يواجه السائق ظروفًا لم يكن مصممًا للتعامل معها. الحد الأدنى المحلي قد ينتج عنه سحب تيار مرتفع بشكل غير متوقع. قد يتحرك سلوك الطور خارج النطاق الذي تفترضه حلقة التحكم. قد تبدأ عتبات الحماية في التعثر بشكل متقطع.
ما يبدو أنه مشكلة إلكترونية قد يبدأ في الواقع بعدم اليقين المشروط في السيراميك.
لماذا يعد استقرار التردد في السيراميك الانضغاطي المركز أصعب مما يبدو
غالبًا ما تتم مناقشة استقرار التردد كما لو كان مجرد خاصية مادية. في الواقع، بالنسبة للعناصر الكهرضغطية المركزة، فهي نتيجة تعتمد على النظام.
لا يجوز تسمية جزء مستقر التردد إلا بعد الإجابة على عدة أسئلة:
- مستقر تحت أي مستوى من مستويات القيادة؟
- مستقرة تحت أي نطاق درجة حرارة؟
- مستقر تحت أي صلابة متزايدة؟
- مستقرة تحت أي حمل صوتي؟
- مستقرة عبر كم عدد وحدات الإنتاج؟
- مستقر وفقًا لأي مقياس: الرنين الكهربائي، أو الخرج الصوتي، أو نتيجة العملية؟
ولهذا السبب يجب على المهندسين توخي الحذر عند استخدام التردد الاسمي كاختصار للاختيار. يمكن للسيراميك المنحني أن يلبي التردد المستهدف الاسمي بمعزل عن الآخر ولا يزال يفشل في المعنى العملي لاستقرار التردد في منتج حقيقي.
هذا الفشل عادة لا يأتي كحدث درامي واحد. ويصل ذلك من خلال الأدلة المتراكمة: صعوبة الضبط، والدفعات غير المتسقة، والأداء المنحرف، ونوافذ العمليات الضيقة، وإعادة العمل المتكررة أثناء التحقق من الصحة.
سيناريوهات حيث يصبح اقتران الوضع بمثابة كسر لصفقة الاختيار
لا يؤدي اقتران الوضع إلى استبعاد السيراميك المركز تلقائيًا. تستخدم العديد من أنظمة الموجات فوق الصوتية عالية القيمة العناصر المنحنية بنجاح. ولكن هناك سيناريوهات واضحة حيث يصبح خطر اقتران الوضع خطيرًا بدرجة كافية بحيث يؤثر على اختيار البنية.
السيناريو أ: أنظمة التردد الثابت ذات تفاوتات تشغيلية ضيقة
إذا كان نظامك يستخدم برنامج تشغيل ذو تردد ثابت ويعتمد على نافذة رنين ضيقة للحصول على أداء فعال، فإن الغموض المشروط يمثل خطرًا كبيرًا. الجزء الذي تتحرك نقطة تشغيله الفعالة مع درجة الحرارة أو الحمل أو تفاصيل التجميع يمكن أن يؤدي إلى انتشار غير مقبول.
في هذه التطبيقات، حتى انحراف الرنين المتواضع أو إعادة تشكيل الذروة يمكن أن يقوض الخرج الصوتي أو كفاءة الطاقة أو التكرار.
السيناريو ب: التطبيقات ذات التحميل المتغير للغاية
إذا رأى محول الطاقة ضغطًا متغيرًا للأنسجة، أو تغيرًا في عمق الغمر، أو طبقات اقتران غير مستقرة، أو سوائل معرضة للتجويف، أو أحمالًا متغيرة أخرى، فيمكن أن تصبح الأوضاع المزدوجة أكثر نشاطًا.
التصميم الذي يتصرف بشكل مقبول تحت حمل مختبري واحد قد يصبح غير متسق في ظل اختلافات التشغيل في العالم الحقيقي.
السيناريو ج: إصدارات الإنتاج التي لا يمكنها تحمل الضبط على مستوى الوحدة
إذا كان نموذج العمل أو عملية التصنيع يتطلب تجميع التوصيل والتشغيل مع الحد الأدنى من المعايرة، فيجب أن يكون السلوك النموذجي قويًا بطبيعته. إذا كانت كل وحدة تتطلب ضبطًا فرديًا لتحديد أفضل نقطة تشغيل لها، فإن تكلفة الإنتاج وعبء الدعم ترتفع بسرعة.
السيراميك المركز ليس مستحيلا في هذا السياق. لكن معيار التحكم في التسامح واتساق العملية والتوصيف الوارد يصبح أعلى بكثير.
السيناريو د: الهامش الحراري محدود بالفعل
غالبًا ما تؤدي المشاركة النموذجية الطفيلية إلى زيادة الخسائر في الأماكن التي لا يريدها المهندسون، مثل المواد اللاصقة والطبقات الداعمة والواجهات المقيدة. إذا كان التصميم محكمًا حراريًا بالفعل، فإن فقدان الوسائط الإضافي يمكن أن يؤدي إلى تسريع عملية الشيخوخة أو الإزالة أو التشقق أو تدهور الروابط.
في هذه الحالات، لا يعد اقتران الوضع مجرد مشكلة ضبط. تصبح مسألة موثوقية.
السيناريو E: جودة الشعاع مهمة بقدر أهمية الإخراج الخام
لا تهتم بعض التطبيقات فقط بما إذا كان سيتم توليد الموجات فوق الصوتية، ولكن أيضًا بالمكان الذي تذهب إليه الطاقة. إذا كان النظام يعتمد على الوضوح البؤري، أو التكرار المكاني، أو التوزيع الصوتي النظيف، فيمكن أن تؤدي الأوضاع المزدوجة إلى تشويه المجال بطرق غير مقبولة حتى عندما تبدو الطاقة الإجمالية كافية.
هذا مهم بشكل خاص في الاستشعار الدقيق، والموجات فوق الصوتية الطبية، وأي تصميم يكون فيه اتساق الشعاع مهمًا عبر الوحدات. تمت مناقشة قيود التطبيق في سيراميك بيزو مركز للموجات فوق الصوتية الطبية.

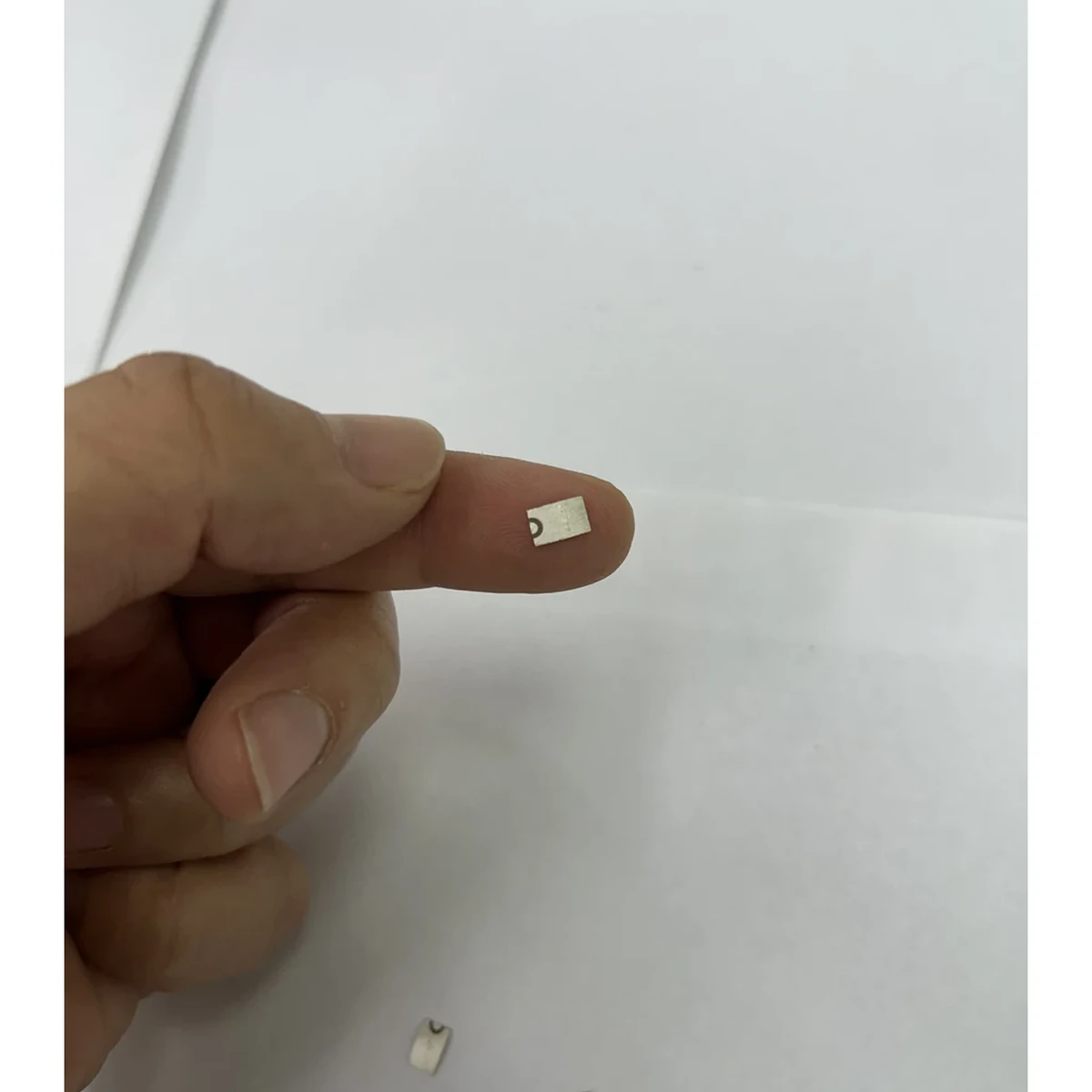

علامات تحذيرية عملية أثناء التقييم
يجب على المهندسين الذين يقومون بتقييم العناصر الكهرضغطية المركزة ألا ينتظروا حدوث فشل كارثي للاشتباه في اقتران الوضع. هناك مؤشرات سابقة.
تشمل العلامات التحذيرية الشائعة ما يلي:
- قمم أو أكتاف مقاومة متعددة بالقرب من نطاق التشغيل المقصود
- منحنى طور ذو تحولات مفاجئة أو غير مستقرة
- يتغير موضع الرنين بشكل ملحوظ مع اختلاف بسيط في التحميل المسبق
- تظهر عينات مختلفة قممًا سائدة مختلفة على الرغم من الأبعاد المتطابقة اسميًا
- استجابة التردد تبدو نظيفة في الحالة الحرة ولكنها فوضوية بعد الترابط
- تتغير كثافة الخرج أكثر من المتوقع مع ارتفاع طفيف في درجة الحرارة
- الضبط الذي يجب إعادة تحسينه بعد دمج الطبقات الداعمة أو المطابقة
لا تعني أي من هذه العلامات تلقائيًا أن الجزء غير صالح للاستخدام. ولكنها تشير معًا إلى أن الاختيار لا ينبغي أن يتم على أساس التكرار الاسمي وحده.
طريقة أكثر فائدة لتقييم السيراميك المنحني الحساس للتردد
إذا كان تطبيقك يعتمد على استقرار التردد، فيجب أن تعتمد خطة التقييم على المتانة النموذجية بدلاً من الرنين الاسمي فقط.
الخطوة 1: تحديد متطلبات الاستقرار في المصطلحات التشغيلية
لا تتوقف عند هدف اسمي مثل . تحديد ما يحتاجه النظام فعلياً.
على سبيل المثال:
- اختلاف المعاوقة المقبول على درجة الحرارة
- اختلاف الإخراج الصوتي المسموح به تحت الحمل
- الحد الأقصى المسموح به للانحراف أثناء عملية الإحماء
- يسمح بانتشار الضبط من وحدة إلى وحدة
- نطاق التشغيل الآمن للسائق حول الرنين
حتى يتم تحديد ذلك، من الصعب الحكم على ما إذا كان اقتران الوضع الملاحظ مقبولًا أم غير مؤهل. غالبًا ما تتعقب الفرق الانجراف الطبيعي مثل عبر شروط الاستخدام.
الخطوة 2: اطلب بيانات الممانعة والمرحلة الكاملة، وليس فقط رقم الرنين
بالنسبة للسيراميك المنحني، فإن قيمة الرنين الواحدة ليست كافية. اطلب:
- منحنيات حجم المعاوقة الكاملة
- منحنيات الطور
- شروط القياس
- عدد العينات وانتشارها
- سواء تم أخذ القياسات قبل أو بعد أي خطوة تشكيل أو ربط أو تجميع
يكشف هذا ما إذا كانت نقطة التشغيل المقصودة معزولة ونظيفة أو محاطة بجيران يحتمل أن يكونوا مزعجين.
الخطوة 3: التقييم في ظروف تمثيل الجمعية مبكرًا
لا تؤجل القياس الواقعي حتى مرحلة التحقق من الصحة المتأخرة. كلما قمت بالاختبار مبكرًا في ظل ظروف حدود واقعية، كلما تعلمت بشكل أسرع ما إذا كان السلوك النموذجي يمكن التحكم فيه أم لا.
المتغيرات الهامة للمحاكاة تشمل:
- مفهوم الدعم الفعلي
- نوع المادة اللاصقة وسمكها
- هندسة التحميل المسبق أو التثبيت المتوقعة
- الوسيلة الصوتية المقصودة
- نطاق درجة الحرارة المتوقعة
- سعة محرك واقعية حيثما يكون ذلك عمليًا
نظام القياس من اختبار كهرضغطية متكرر وسير عمل القياس يساعد على سد هذه الفجوة.
الخطوة 4: التحقق من الحساسية، وليس فقط الأداء الاسمي
النموذج الأولي الذي يؤدي أداءً جيدًا في حالة واحدة ليس كافيًا. قم بتغيير الظروف عمدًا لمعرفة مدى ثبات الاستجابة.
الاضطرابات المفيدة تشمل:
- تغييرات صغيرة في التحميل المسبق
- تغيرات معتدلة في درجات الحرارة
- اختلاف طفيف في سُمك المادة اللاصقة
- المقارنة بين عينة وأخرى
- شروط وسائط اقتران متعددة إذا كان ذلك مناسبًا
إذا تحولت نقطة التشغيل بشكل كبير في ظل اضطرابات صغيرة، فقد يكون التصميم حساسًا جدًا للوضع بالنسبة لبيئة الإنتاج.
الخطوة 5: الحكم على عبء التخفيف بأمانة
يمكن في كثير من الأحيان إدارة اقتران الوضع. لكن الإدارة لها تكلفة.
تتضمن مسارات التخفيف المحتملة ما يلي:
- هوامش عرض النطاق الترددي الأوسع للسائق
- خوارزميات تتبع أكثر ذكاءً
- المزيد من التخميد في الدعامة أو الهيكل
- تحكم أكثر صرامة في العمليات
- عينة من نوافذ الفحص أو القبول
- الضبط أو المعايرة على مستوى الوحدة
السؤال الصحيح هو أنه لا يمكن جعل هذا يعمل بطريقة ما. والسؤال الصحيح هو ما إذا كان التخفيف المطلوب متوافقًا مع التكلفة والجدول الزمني والموثوقية ونموذج الإنتاج.
ما الذي يجب طرحه على الموردين عندما يكون استقرار التردد مهمًا
إذا كنت تقوم بتوريد عناصر كهرضغطية مركزة لتطبيق حساس للتردد، فيجب أن تتجاوز محادثة المورد التردد المستهدف.
الأسئلة المفيدة تشمل:
- هل يمكنك توفير منحنيات المعاوقة والطور لعينات متعددة تمثل الإنتاج؟
- ما هي التركيبات والتحميل المسبق والوسيط الذي تم استخدامه في القياس؟
- ما هو نطاق التسامح فيما يتعلق بالسمك، ونصف قطر الانحناء، والفتحة، وتجانس الجدار؟
- هل لاحظت رنينًا ثانويًا بالقرب من التردد المستهدف؟
- ما مدى حساسية الاستجابة للاختلافات في المواد اللاصقة أو المواد اللاصقة؟
- هل لديك بيانات توضح سلوك التردد على درجة الحرارة أو على التشغيل المتكرر؟
- هل تم استخدام أجزاء مماثلة في التطبيقات التي تتطلب عملية ذات نطاق ضيق أو قابلة للتكرار بدرجة كبيرة؟
هذه الأسئلة لا تضمن النجاح. ولكنها تكشف ما إذا كان المورد يفهم المخاطر النموذجية العملية بدلاً من مجرد الاقتباس من قيمة الرنين الاسمية.
عندما يظل العنصر المنحني هو الاختيار الصحيح
من المهم عدم المبالغة في التصحيح. توجد عناصر كهرضغطية منحنية لأسباب وجيهة. يمكنها توفير مخرجات صوتية مركزة، وكثافة أعلى على المحور، وعوامل شكل مضغوطة، وبساطة معمارية مقارنة ببعض طرق التركيز البديلة.
لا يعني اقتران الوضع أن الانحناء هو قرار تصميم سيء. وهذا يعني أن الانحناء يزيد من عبء التقييم.
لا يزال من الممكن أن يكون السيراميك المركز اختيارًا جيدًا للغاية عندما:
- يمكن للنظام أن يتحمل انتشار التردد المعتدل
- يتمتع السائق بقدرة ضبط أو تتبع قوية
- يتم التحكم نسبيًا في التحميل الصوتي
- عملية التجميع متسقة
- ركزت قيم التطبيق على المخرجات بما يكفي لتبرير جهد التحقق الإضافي
الخطأ الهندسي ليس في اختيار الانحناء. الخطأ الهندسي هو اختياره مع افتراض أن السلوك المشروط سيظل بسيطًا كما يوحي عنوان ورقة البيانات. بالنسبة لحالات الحافة التي يفشل فيها هذا الافتراض، راجع متى يجب عدم استخدام السيراميك الكهرضغطي المركز.
خلاصة القول: كيف ينبغي للمهندسين أن يقرروا
يزيد الانحناء من الثراء الهيكلي للعنصر الكهرضغطي. يمكن أن يكون هذا الثراء مفيدًا صوتيًا، ولكنه أيضًا يجعل سلوك الرنين أكثر شرطية، وأكثر حساسية، وأكثر اعتمادًا على ظروف التجميع والتشغيل الحقيقية.
اقتران الوضع هو التعبير العملي عن هذا التعقيد. ويظهر ذلك عندما تتفاعل سلوكيات السُمك والقطر والانثناء بشكل وثيق بدرجة كافية بحيث لا تظل الطاقة نظيفة في وضع العمل المقصود. وعندما يحدث ذلك، يرى المهندسون أن العواقب تتمثل في ضبط غير مستقر، وكفاءة لا يمكن التنبؤ بها، وانخفاض التكرار، وانحراف في الأداء يصعب تفسيره.
ولهذا السبب فإن قيم الرنين في ورقة البيانات، في حد ذاتها، ليست كافية لاختيار السيراميك الانضغاطي المركّز.
إذا كان تطبيقك يتطلب استقرارًا محكمًا للتردد، أو تشغيل النطاق الضيق، أو الحد الأدنى من المعايرة، أو التكرار العالي، أو المخاطر الحرارية المحدودة، فيجب الحكم على العناصر الكهرضغطية المنحنية على أساس المتانة النموذجية، وليس فقط على التردد الاسمي. وفي بعض المشاريع، يؤدي ذلك إلى تصميم ناجح ومركّز مع التحقق الدقيق من الصحة. وفي حالات أخرى، يصبح هذا سببًا لإعادة النظر في الهندسة المعمارية قبل استثمار الكثير من الوقت.
القرار الهندسي الصادق ليس ما إذا كان وضع الاقتران موجودًا أم لا. وهو ما يحدث دائمًا إلى حد ما. القرار الحقيقي هو ما إذا كان نظامك يستطيع تحمله، أو التحكم فيه، أو تبرير تكلفة الهندسة حوله.
حول يوجي: دعم الاختيار بما يتجاوز الرنين الاسمي
في يوجي تكنولوجي، نعمل مع مهندسي OEM لتقييم السيراميك الكهرضغطي وعناصر محول الطاقة بالموجات فوق الصوتية للتطبيقات الحساسة للتردد. بالنسبة للعناصر المركزة أو المنحنية، تعتمد قرارات الاختيار الجيدة عادة على أكثر من مجرد تردد مستهدف. إنها تعتمد على فهم سلوك المعاوقة، وحساسية التسامح، وشروط الحدود، ومخاطر التكامل. إذا كان لمشروعك متطلبات صارمة حول استقرار الرنين أو الاتساق أو مطابقة المحرك، فمن المفيد مناقشة هذه الشروط مبكرًا بدلاً من الاعتماد فقط على قيم ورقة البيانات الاسمية.
بالنسبة لمسارات المكونات والمحاذاة الهندسية المبكرة، يمكنك المراجعة سيراميك بيزو ذو غطاء كروي لمراجعة طلب عرض الأسعار، على نطاق أوسع كتالوج السيراميك الكهرضغطي، أو التواصل مع الهندسة مباشرة عبر صفحة الاتصال.
القراءة الفنية ذات الصلة
الهندسة المركزة وسلوك الوضع
- السيراميك الكهرضغطي المنحني كرويًا: مقدمة عملية
- معلمات التصميم الرئيسية: نصف القطر، والفتحة، والسمك
- كيفية اختيار نصف قطر الانحناء في السيراميك المركز
- يركز على السيراميك الكهرضغطي المسطح
- اقتران الوضع والمخاطر المستندة إلى الهندسة
استقرار السائق والتحقق من صحة النظام
- تحديات القيادة الكهربائية للسيراميك الضغطي المركز
- اختيار السيراميك الانضغاطي للتشغيل المستمر
- كيفية اختبار وقياس المواد الكهرضغطية
- أخطاء التكامل الشائعة في أنظمة الموجات فوق الصوتية OEM
