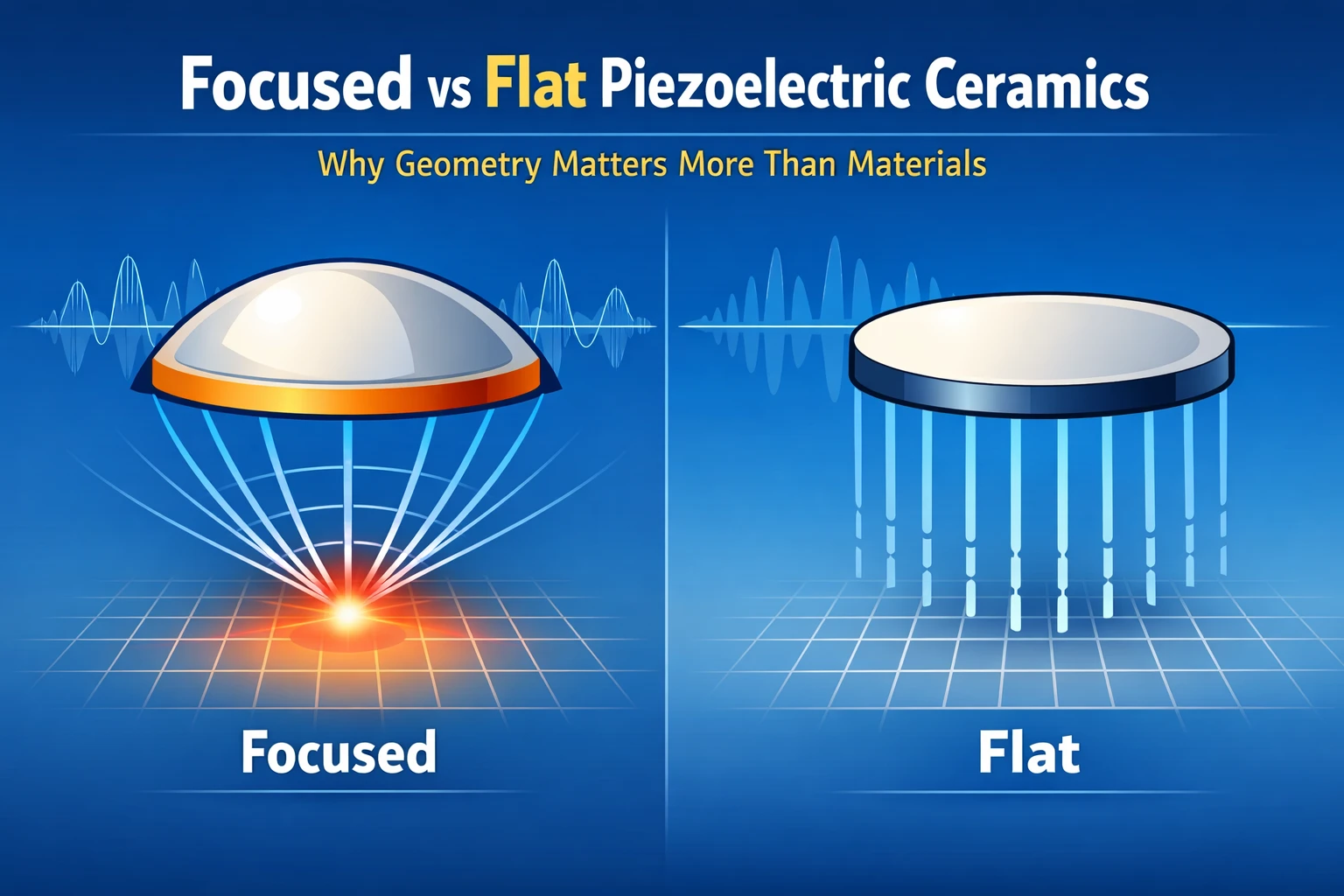

السيراميك الكهرضغطي المركّز مقابل المسطح: لماذا تهم الهندسة أكثر من المادة
الجمهور: المهندسون الذين يختارون العناصر الكهرضغطية من أجل أنظمة الموجات فوق الصوتية.
الهدف: قارن السيراميك المركز (منحني كروي، ذو غطاء كروي) والمسطح السيراميك الكهرضغطي من منظور على مستوى النظام. هذه ليست مقالة "أيهما أفضل". إنها خريطة للمقايضات، مع أوضاع الفشل التي يواجهها المهندسون فعليًا.
ملاحظة النطاق: "المركزة" هنا تعني التركيز الهندسي من سطح بيزو مقعر. ولا يغطي التركيز الإلكتروني المصفوفة المرحلية بعمق. إنه يغطي كيفية تغيير المصفوفات للقرار.
1. يخطئ مهندسو التأطير: الهندسة هي العدسة الصوتية
من المغري التعامل مع عنصر بيزو مثل مشكلة "اختيار المادة". اختر عائلة PZT، ثم اضبط السُمك حسب التردد. في العديد من أنظمة الموجات فوق الصوتية، يكون هذا النموذج العقلي غير مكتمل.
الهندسة تقوم بوظيفتين في وقت واحد:
- يشكل الطور الصوتي الأمامي ترك العنصر.
- إنه يحدد ضمنيًا كيف يتم توزيع الطاقة في المجال القريب مقابل المجال البعيد.
يميل المسطح القرص إلى إشعاع مقدمة طور تكون مستوية تقريبًا بالقرب من السطح. ثم يؤدي حيود الحافة إلى إنشاء انحناء وفصوص جانبية. يطلق عنصر سيراميك ذو غطاء كروي مخصص (مقعر) واجهة موجة "منحنية مسبقًا" بالفعل. ولهذا السبب يتم التركيز بشكل أساسي من خلال الهندسة، وليس من خلال تغيير ثوابت السيراميك الكهرضغطية.
إذا كنت تتذكر شيئًا واحدًا فقط، فتذكر هذا.
مشاهدة الفيديو على YouTube
2. التعاريف، دون الفخاخ المعتادة
السيراميك الكهرضغطي المسطح
عادةً ما يكون قرصًا، أو حلقة، أو لوحة، أو شريطًا بأوجه متوازية. ويمكن استخدامه:
- عارية في خزان سائل،
- مرتبطة بطبقة مطابقة،
- مرتبطة بقرن (على سبيل المثال، لللحام)،
- معبأة خلف النافذة.
يمكن "تركيز" العناصر المسطحة باستخدامها البصريات الخارجية مثل العدسات الصوتية، أو الطبقات المطابقة المنحنية، أو العاكسات، أو التوقيت المرحلي، أو المصفوفات. لكن السيراميك نفسه لا يفرض التركيز.
سيراميك كهروضغطي مركّز (منحني كروي، غطاء كروي)
عنصر خزفي مقعر حيث يكون أحد أوجهه قطعة من الكرة. يُطلق عليها عادةً عناصر السيراميك الانضغاطي ذات الغطاء الكروي المخصص أو "الوعاء" أو "العناصر المركزة".
توضيحان لتجنب أشهر من الارتباك:
- الغطاء الكروي ليس نصف كروي. تشير الهندسة النصف كروية إلى وعاء عميق. معظم أنواع السيراميك المركزة المستخدمة في أنظمة الموجات فوق الصوتية العملية هي أغطية ضحلة.
- التركيز يكون هندسيًا. خصائص المواد تؤثر على كفاءة التحويل والخسائر، لكنها لا تخلق التركيز من تلقاء نفسها.
ماذا يعني "التركيز" عمليا
التركيز ليس نقطة رياضية. وهي منطقة ثلاثية الأبعاد (3D) يعتمد حجمها وطولها المحوري وذروة ضغطها على:
- قطر الفتحة أو الفتحة الفعالة،
- نصف قطر الانحناء،
- الطول الموجي في الوسط (التردد، ),
- مطابقة الطبقات والنوافذ والمواجهة،
- تحميل صوتي وتأثيرات غير خطية.
الاختصار العقلي المفيد هو القياس البصري.
- الفتحة: "قطر العدسة".
- نصف قطر الانحناء: يحدد المسافة البؤرية الاسمية.
- الطول الموجي: يحدد حد الحيود.
الصوتيات أقل تسامحًا من البصريات. يمكن أن يؤدي الوسيط إلى تجويف محول الطاقة أو تسخينه أو تحميله بشكل غير متوقع.
3. تشكيل الشعاع الصوتي: كيف يولد الشعاع
غالبًا ما يقارن المهندسون بين التركيز والمسطح من خلال النظر إلى "الحجم الموضعي" فقط. وهذا يشبه تقييم الهوائيات من خلال ذروة RSSI فقط. مفيدة، ولكنها غير كاملة بشكل خطير.
3.1 تشكيل شعاع العناصر المسطحة
ينتج المبرد المسطح الذي يشبه المكبس:
- حقل قريب (منطقة فريسنل) حيث يُظهر الضغط تباينًا مكانيًا قويًا.
- انتقال إلى المجال البعيد (فراونهوفر) حيث يهيمن حجم الفتحة على زاوية الشعاع مقابل الطول الموجي.
القاعدة العملية التي تساعد على التفكير بشأن المكابس المسطحة هي قياس طول المجال القريب مع الفتحة والطول الموجي. النصوص المختلفة تعبر عن ذلك بشكل مختلف قليلا، ولكن الاستنتاج الهندسي متسق.
- تميل الفتحة الأكبر عند تردد ثابت إلى توسيع المجال القريب وتضييق شعاع المجال البعيد.
- يميل التردد الأعلى عند فتحة ثابتة إلى تضييق حزمة المجال البعيد ولكنه يزيد من الحساسية للتوهين والتفاوتات.
الآثار العملية الرئيسية:
- يمكن للعناصر المسطحة أن توفر ضغطًا قويًا على المحور في المجال القريب، ولكن يمكن أن يكون المجال شائك. يمكن للتغيرات الهندسية الصغيرة، أو الظروف الحدودية، أو الضغط المتزايد أن تغير نمط الضغط المكاني.
- تصبح الفصوص الجانبية وحيود الحافة مهمين عندما لا تكون الفتحة كبيرة بالنسبة لطول الموجة.
- في أنظمة صدى النبض، يتفاعل النمط المكاني مع حساسية الاستقبال. لا تساعد على نقطة الإرسال "الساخنة" الحصول على صدى نظيف إذا كانت حساسية الاستقبال واسعة أو مزعجة.
3.2 تشكيل شعاع العناصر المركزة
العنصر المقعر يتصرف مثل المشعاع الذي تتقارب فيه مقدمات الموجات المنبعثة.
- بدلاً من الاعتماد على التداخل البناء العرضي في المجال القريب، تفرض الهندسة تقاربًا مصممًا.
- "البؤرة" الصوتية هي منطقة ذات عمق محوري للمجال وعرض جانبي. كلاهما يتغير مع الرقم البؤري والتردد.
المصيدة الشائعة هي افتراض أن المسافة البؤرية الهندسية تساوي المسافة البؤرية "الحقيقية" في النظام المجمع.
- يمكن لأي طبقة أو نافذة أو مجموعة تشبه العدسة مطابقة أن تحول التركيز الفعال.
- يمكن لسرعة الصوت ودرجة الحرارة ومحتوى الفقاعات في الوسط تغييره مرة أخرى.
الآثار العملية الرئيسية:
- تركز العناصر المركزة الضغط الصوتي في منطقة أصغر. وهذا غالبا هو سبب وجودهم.
- الشعاع عادة أكثر قابلية للتنبؤ من حقل قريب مسطح. لا يمكن التنبؤ إلا إذا تم تصنيع الانحناء والمكدس وتجميعهما بشكل متسق.
3.3 التركيز الخارجي يمكن أن يجعل المظهر المسطح "مركزًا"
السيراميك المسطح ليس "غير مركّز إلى الأبد". في العديد من الأنظمة، يتفوق السيراميك المسطح على السيراميك المركز بسبب نقل وظيفة التركيز إلى مكان آخر.
- تعمل الطبقة المطابقة المنحنية أو العدسة الصوتية على إنشاء التركيز مع السماح للسيراميك بالبقاء مسطحًا.
- يستطيع العاكس تشكيل الشعاع بدون بيزو منحني.
- يمكن للصفيف المرحلي التركيز والتوجيه إلكترونيًا، على حساب التعقيد وعدد القنوات.
القرار الحقيقي ليس "التركيز أو عدم التركيز". إنه "أين نضع وظيفة التركيز، وماذا يفعل ذلك للمخاطرة".
4. توزيع الطاقة والسلوك البؤري: أين تذهب الواط
4.1 مسطح: طاقة موزعة، حجم تفاعل أوسع
مع السيراميك المسطح، تنتشر الطاقة الصوتية عادةً على منطقة أكبر.
ما يشتريه لك هذا:
- تسامح أفضل مع عدم اليقين في الموقف المستهدف.
- تعريض أكثر اتساقًا في التنظيف، والخلط، والترذيذ (على سبيل المثال، البخاخات)، والتحريك العام.
- حساسية أقل لأخطاء المواجهة الصغيرة.
ما تكلفته:
- انخفاض شدة الذروة عند أي نقطة واحدة، إلا إذا كنت تقود بقوة أكبر. وهذا يقدم مخاطر حرارية وميكانيكية.
4.2 مركزة: طاقة مركزة، كثافة محلية أعلى
يدفع السيراميك المركز المزيد من كثافة الطاقة إلى المنطقة البؤرية.
ما يشتريه لك هذا:
- كثافة محلية أعلى لمستوى محرك معين.
- تفاعل أقوى عندما تعتمد الآلية على الشدة. تشمل الأمثلة التجويف الموضعي، والفحص المستهدف، وأحجام الاستشعار المحددة.
ما تكلفته:
- حساسية للمحاذاة. إذا كان الهدف خارج نطاق التركيز، فقد ينهار الأداء.
- الحساسية تجاه المواجهة. العديد من "الإخفاقات الغامضة" هي ببساطة الهدف الموجود خارج المنطقة البؤرية.
- زيادة خطر التأثيرات غير الخطية المحلية. قد يهيمن التجويف والدرع الفقاعي والتدفئة الموضعية.
ترجمة عملية. يمكن أن يؤدي التركيز إلى تحويل مشكلة الصوتيات الخطية في الغالب إلى مشكلة غير خطية وعرضة للفشل.
4.3 التركيز ليس طاقة مجانية. إنه تركيز الطاقة
يمكن للعنصر المركز أن يبدو "أكثر كفاءة" لأن ذروة الضغط أعلى. وهذا ليس صحيحا تلقائيا.
- التركيز يركز الطاقة مكانيا. ولا يساعد على خسائر أقل.
- تعمل العديد من التصميمات المركزة على زيادة الضغط الميكانيكي وتتطلب خطوط ربط أكثر سمكًا أو هياكل مطابقة أكثر تعقيدًا. تلك يمكن أن تضيف الخسارة.
تعتمد المقاييس ذات المعنى على التطبيق:
- ذروة الضغط عند الهدف.
- قوة صوتية متكاملة على حجم التفاعل ذي الصلة.
- ثبات تلك الكميات على درجات الحرارة والتفاوتات والعمر.
5. المقايضات في الكفاءة وعرض النطاق الترددي والاستقرار
5.1 الكفاءة
كفاءة النظام ليست هي نفسها كفاءة السيراميك. ويتضمن:
- التحويل من كهرباء إلى ميكانيكية،
- الخسائر الميكانيكية في المواد اللاصقة والتدعيم،
- الاقتران الصوتي بالوسط،
- خسائر نمط الإشعاع. الطاقة التي لا تستخدمها.
الميزة المركزة: تعظيم كثافة الطاقة في منطقة صغيرة يقلل من الطاقة خارج المنطقة المستهدفة.
ميزة مسطحة: غالبًا ما تؤدي سهولة التركيب والمطابقة والتبريد إلى جعل التصميمات المسطحة أكثر كفاءة على مستوى النظام في التشغيل المستمر.
فحص متشكك. إذا كان كسبك في الغالب هو ذروة الضغط، فتحقق من متوسط الطاقة الصوتية وتيار القيادة.
5.2 عرض النطاق الترددي
يتشكل عرض النطاق الترددي من خلال نظام الرنين بأكمله:
- وضع سمك بيزو،
- دعم المعاوقة والتخميد،
- طبقات المطابقة،
- التحميل الصوتي،
- شروط الحدود الميكانيكية.
يمكن للسيراميك المركز أن يضيق النطاق الترددي القابل للاستخدام عندما يقدم الانحناء تفاعلات مشروطة أو يدفع النظام نحو Q فعال أعلى. ويمكن أن يحدث العكس أيضًا مع التخميد الدقيق.
السيراميك المسطح بشكل عام أسهل في صنع النطاق العريض، لأن التحكم في الشروط الهندسية والحدود أسهل.
إذا كنت بحاجة إلى عرض النطاق الترددي ولا يمكنك التحكم في المكدس بإحكام، فإن التصميمات المسطحة تقلل المخاطر.
5.3 الاستقرار. التكرار والانجراف
الاستقرار له ثلاث طبقات:
- الثبات الهندسي. اتساق الانحناء وتأثيرات الترابط.
- استقرار الرنين. السلوك المشروط تحت الحمل ودرجة الحرارة.
- استقرار المجال. تكرار نمط الشعاع على مدى الإنتاج والعمر.
العناصر المركزة أكثر حساسية للتغير الهندسي لأن أخطاء الانحناء ترتبط مباشرة بأخطاء الطور. تحول العناصر المسطحة الحساسية إلى الضغط المتصاعد، وتحمل السُمك، وظروف الحافة.
5.4 قابلية التصنيع وضمان الجودة
السيراميك المركز يضيف متغيرات:
- نصف قطر تحمل الانحناء،
- اتساق عمق الغطاء،
- تدرجات سمك الحافة،
- تغطية القطب الكهربائي على الأسطح المنحنية،
- اختلاف خط الرابطة.
السيراميك المسطح يحول ضمان الجودة نحو:
- تحمل السماكة،
- التوازي والتسطيح،
- توحيد القطب،
- اتساق التركيب.
مجموعة الاختبارات الكاشفة:
- منحنيات المعاوقة من جزء إلى جزء،
- الضغط على المحور مقابل عمليات المسح عن بعد،
- الارتفاع الحراري تحت دورة العمل.
إذا كان التصميم يحتاج إلى ضبط يدوي، فلن يتم تغيير حجمه.
6. مخاطر الفشل ولماذا التركيز يمكن أن يجعلها أسوأ
غالبًا ما يعني اختيار الهندسة المركزة ضغطًا محليًا أعلى وكثافة صوتية محلية أعلى.
6.1 تركيز الإجهاد الميكانيكي
السيراميك المنحني يركز الضغط أثناء:
- الضغط أو التثبيت،
- الترابط إلى دعم،
- لقط،
- التدوير الحراري.
تؤدي الطبقات اللاصقة الصلبة وعدم تطابق CTE إلى تضخيم هذه المخاطر.
6.2 الانفلات الحراري والتدفئة الموضعية
الكثافة العالية في التركيز يمكن أن تسبب:
- تدفئة موضعية،
- فقدان كهربائي أعلى مع تغير نقطة التشغيل،
- التآكل الناتج عن التجويف،
- حلقات ردود الفعل حيث يغير الحمل الصوتي ظروف القيادة.
يمكن أن ينتقل التركيز من الميزة إلى مشغل عدم الاستقرار.
6.3 التجويف والأضرار السطحية
تتجاوز الحزم المركزة عتبات التجويف بسهولة أكبر.
يمكن أن يكون ذلك متعمدًا. كما يسبب:
- التنقر على الأسطح القريبة،
- تآكل النوافذ المتسارع،
- تغيرات مقاومة غير متوقعة من السحب الفقاعية.
غالبًا ما تفشل أنظمة الإخراج المستقر هنا.
6.4 الإزالة وانجراف الممتلكات
يمكن لكل من السيراميك المسطح والمركز أن يتحلل أو ينجرف تحت الحرارة والضغط. التصاميم المركزة يمكن أن تسرع:
- نمو الشقوق الصغيرة،
- خسارة تدريجية للممتلكات،
- تحولات الرنين.
من الأعراض الشائعة. عملت لفترة وجيزة، ثم انخفض الإنتاج.
6.5 أعطال التركيب في التصاميم المسطحة
تفشل العناصر المسطحة بشكل مختلف:
- يمكن أن يقدم تثبيت الحافة أوضاعًا غير متماثلة،
- التحميل المسبق غير المتساوي يمكن أن يؤدي إلى تقسيم الأصداء،
- يمكن أن يؤدي ضعف التصاق الدعامة إلى ارتفاع درجة الحرارة ودرجة الحرارة.
الدرس المستفاد ليس أن الشقة آمنة. هو أن أوضاع الفشل تختلف.
7. عندما يتفوق السيراميك المسطح على التصاميم المركزة
هذا هو المكان الذي تنشأ فيه العديد من عمليات إعادة التصميم.
7.1 الخدمة المستمرة ومتوسط الطاقة العالي
تفوز الأشكال الهندسية المسطحة عندما:
- تهيمن الإدارة الحرارية،
- التطبيق غير مترجم إلى الهدف،
- الاستقرار على المدى الطويل مهم.
7.2 التحكم في الشعاع "جيد بما فيه الكفاية" مع مخاطر أقل
تتوافر فيه العديد من المواصفات:
- فتحات مسطحة أكبر،
- تشكيل طبقة مطابقة متواضعة،
- عاكسات،
- توجيه شعاع إلكتروني.
هذه غالبًا ما توفر تكرارًا أفضل للإنتاج.
7.3 موضع الهدف المتغير
الأهداف المتحركة، أو مسارات السوائل المتغيرة، أو المواجهة غير المؤكدة تفضل الحزم المسطحة. المغفرة تصبح أداء.
7.4 الأنظمة التي تعتمد على عرض النطاق الترددي
يستفيد التصوير و NDT و صدى النبض من:
- مطابقة أبسط،
- التخميد أسهل،
- تشكيل النبض المتكرر.
يمكن أن تعمل المجسات المركزة. الحساسية أعلى.
7.5 قيود التكامل
غالبًا ما يهيمن التغليف على:
- نوافذ صحية،
- ارتداء اللوحات،
- مرفقات مدمجة.
غالبًا ما يتفوق السيراميك المسطح الموجود خلف النوافذ التي يتم التحكم فيها على الأجزاء المنحنية في التجميعات الحقيقية.
8. عندما تكون الهندسة المركزة مبررة
التركيز له ما يبرره عندما تحتاج إلى:
- منطقة تفاعل صغيرة،
- كثافة محلية أعلى بدون قوة عالمية أعلى،
- الانتقائية المكانية،
- التركيز الهندسي حيث تكون الإلكترونيات غير عملية.
تشمل الأمثلة فحص الموقع الثابت والآليات المعتمدة على الكثافة. تعامل مع التركيز على أنه أ اختيار بنية النظام، وليس تبادلا.
9. قائمة مرجعية للقرار
- حجم التفاعل المطلوب. مجال واسع يفضل شقة.
- التحكم في موضع الهدف. الانجراف يعاقب التركيز.
- آليات عتبة الشدة. التركيز يساعد ولكنه يزعزع الاستقرار.
- احتياجات النطاق الترددي. ميزانية التخميد المحدودة تفضل شقة.
- حقيقة تحمل الإنتاج. يتطلب التركيز تحكمًا أكثر صرامة.
- عواقب الفشل. تفشل التصميمات المركزة بشكل أسرع عند إساءة استخدامها.
- موضع وظيفة التركيز. الهندسة أو البصريات أو الإلكترونيات.
- التحقق من صحة الإنتاج. إذا لم تتمكن من قياسه، فأنت تخمن.
10. جدول المقارنة المدمجة
| البعد | السيراميك المسطح | سيراميك ذو غطاء كروي مركز |
|---|---|---|
| تشكيل الشعاع | واسعة. يمكن أن يكون الحقل القريب شائكًا | التقارب بالهندسة. منطقة بؤرية أصغر |
| تفاوت المحاذاة | عالية | السفلى. حساسة للمواجهة والإزاحة |
| ذروة الشدة | أقل بدون محرك أعلى | أعلى عند التركيز |
| الواجب المستمر | غالبًا ما يكون أفضل | يواجه تحديًا بسبب الضغوط المحلية |
| مخاطر عرض النطاق الترددي | أسهل في إنشاء النطاق العريض | أكثر حساسية للمكدس |
| حساسية التصنيع | السماكة، والتسطيح | الانحناء، تجانس الرابطة |
| محفزات الفشل | الضغط المتصاعد، التصفيح | تركيز الإجهاد، والتجويف |
| الأفضل | عمليات موحدة وأهداف متغيرة | الأهداف الثابتة، الانتقائية المكانية |
11. الوجبات الجاهزة صادقة
إذا كنت تريد إخراجًا صوتيًا يمكن التنبؤ به ومتسامحًا على منطقة واسعة. غالبًا ما يكون السيراميك المسطح الخيار الهندسي الأفضل، حتى عندما تبدو الأجزاء المركزة جذابة على الورق.
إذا كنت بحاجة إلى الانتقائية المكانية أو تركيز الكثافة ويمكنك التحكم في المحاذاة وتصميم المكدس وتنوع التصنيع. يمكن للهندسة المركزة أن تطلق العنان للأداء الذي لا يمكنك الحصول عليه من عنصر مسطح وحده.
لا هو الأفضل. الهندسة هي الرافعة. المادة هي مجموعة القيد.
