هندسة الصمت والصوت: دراسة شاملة عن اقتران الوضع في السيراميك الكهرضغطي

1. مقدمة: تعقيد الرنان "البسيط".

في التخصص المتخصص في الهندسة الكهروصوتية، فإن المفهوم المثالي للمرنان الكهرضغطي - وهو عنصر خزفي يهتز بشكل بحت في بعد واحد - هو ترف نظري نادرًا ما ينجو من قسوة الواقع المادي. بالنسبة لمصمم محول الطاقة، لا يتمثل التحدي في إثارة الاهتزاز فحسب، بل في حصره. عندما نطبق مجالًا كهربائيًا متناوبًا عبر السيراميك الكهروضوئي المستقطب، فإننا نبدأ تفاعلًا معقدًا بين القوى الكهروميكانيكية التي ترفض البقاء معزولة على طول محور واحد. تمثل هذه الظاهرة، المعروفة باسم اقتران الوضع، العقبة الأكثر أهمية في تصميم الدقة العالية أجهزة الموجات فوق الصوتية، وأجهزة الاستشعار، والمحركات.

بالنسبة للمهندسين والمصممين الذين يعملون بمواد مثل تيتانات زركون الرصاص (PZT)، فإن فهم وضع الاقتران ليس تمرينًا أكاديميًا؛ إنها ضرورة للبقاء في سوق يتطلب كفاءة أعلى ودقة إشارة. سواء كان الشخص يصمم محول طاقة بالموجات فوق الصوتية المركزة عالي الكثافة (HIFU)، أو مكبر صوت مائي حساس الصوتيات تحت الماء، أو مشغل دقيق للطباعة الحجرية لأشباه الموصلات، يمكن أن يؤدي وجود أوضاع زائفة - اهتزازات غير مرغوب فيها مقترنة بالوضع الأساسي - إلى تشويه طيف المعاوقة، وانخفاض كفاءة التحويل الكهروميكانيكية، وفشل ميكانيكي كارثي بسبب تركيزات الإجهاد. الفعل "البسيط" للقيادة أ قرص PZT في سماكتها، يعد الرنين، في الواقع، دعوة إلى سيمفونية فوضوية من أوضاع الشعاع والحافة والقص التي يجب تنسيقها بدقة.

تم إعداد هذا التقرير الهندسي للمجتمع الفني في يوجي بيزو، يوفر تحليلًا شاملاً لاقتران الوضع في السيراميك الكهرضغطي. سوف نجتاز الأسس النظرية التي وضعها Tiersten وMindlin، ونحلل السلوك الطيفي للهندسة المحدودة من خلال عدسة Shaw وIkegami، ونقيم استراتيجيات التخفيف الحديثة التي تتراوح من الكنتوري الهندسي إلى الهندسة الانضغاطية. من خلال تجميع عقود من الأبحاث مع رؤى تحليل العناصر المحدودة المعاصرة (FEA)، فإننا نهدف إلى تحويل "السحر الأسود" لتصميم محول الطاقة إلى علم صالح للتنقل بدقة.

1.1 المثالي مقابل الحقيقي

المعادلات الكهروضغطية الأساسية، المستمدة غالبًا من القوانين التأسيسية للكهرضغطية الخطية، تفترض عادةً شروطًا حدودية لا نهائية لتبسيط الرياضيات. يفترض حساب "وضع السُمك" وجود لوحة ذات مدى جانبي لا نهائي، حيث يكون الإجهاد أحادي المحور بشكل صارم وتكون الحدود الجانبية فعليًا عند اللانهاية. على العكس من ذلك، فإن حساب "الوضع الشعاعي" يفترض وجود قرص ذو سماكة متناهية الصغر، مما يقلل المشكلة إلى حالة إجهاد مستوية ثنائية الأبعاد. في هذه السيناريوهات المثالية، تخضع ترددات الرنين لثوابت تردد بسيطة (, , ) والأبعاد الخطية للسيراميك.

ومع ذلك، فإن العناصر الخزفية في العالم الحقيقي - الأقراص والألواح والقضبان والأنابيب - تمتلك أبعادًا محدودة في جميع الاتجاهات. إن تأثير بواسون، وهو خاصية أساسية للمواد الصلبة المرنة، يفرض أن الضغط في اتجاه واحد يؤدي حتما إلى التوسع في اتجاهات متعامدة. في المواد الصلبة الكهرضغطية، يتفاقم هذا الاقتران الميكانيكي عن طريق الاقتران العازل، حيث يرتبط ناقل الإزاحة الكهربائية أيضًا بحالة الإجهاد متعدد المحاور. وبالتالي، فإن القرص المدفوع عند رنين سمكه سوف يثير حتماً حركات شعاعية. عندما تتزامن توافقيات هذه الحركات الشعاعية مع تردد السُمك الأساسي، يحدث اقتران الوضع، مما يؤدي إلى تقسيم الطاقة وتدهور الأداء.

إن الانحراف عن نموذج المكبس المثالي أحادي الأبعاد ليس مجرد مصدر إزعاج؛ إنها سمة أساسية للوسيط. كما هو مذكور في الأدبيات الكلاسيكية، فإن الجهد الرياضي المتضمن في حل المعادلات ثلاثية الأبعاد الكاملة لأسطوانة محدودة هائل، وغالبًا ما يؤدي إلى معادلات متسامية ذات جذور تتحدى التعبير التحليلي البسيط. أثبت Tiersten (1969) أن ترددات أوضاع السُمك يتم الحصول عليها من جذور الدوال المثلثية المعقدة، بينما تتبع الأوضاع الشعاعية وظائف Bessel. التفاعل بين هذه الأوصاف الرياضية في جسم محدود يؤدي إلى "تنافر الوضع" وانهيار ثوابت التردد البسيطة.

2. الأسس النظرية للاهتزاز الكهرضغطية

لإتقان وضع الاقتران، يجب على المرء أولاً تقدير الفيزياء الحاكمة التي تربط المجالات الكهربائية والميكانيكية. يتم وصف التأثير الكهرضغطي بواسطة معادلات مقترنة تتعلق بالإجهاد ()، سلالة ()، المجال الكهربائي ()، والإزاحة الكهربائية (). هذه المعادلات التأسيسية هي الأساس الذي يُبنى عليه كل فهم لاقتران الوضع.

2.1 المعادلات التأسيسية وميكانيكا الموتر

يتم قياس التفاعل في السيراميك الكهرضغطي بواسطة الثوابت الكهرضغطية () والأهم من ذلك، عوامل الاقتران الكهروميكانيكية (). ينشأ التعقيد لأن هذه ليست قيمًا عددية بل موترات. تعتمد خصائص المادة بشكل كبير على اتجاه المجال المطبق بالنسبة لمحور القطب.

بالنسبة لسيراميك PZT القياسي في اتجاه السُمك (المحدد على أنه المحور Z أو الاتجاه "3")، يتم وصف الاقتران بواسطة موتر ثابت للشحنة الكهرضغطية .

• (المعامل الطولي): يصف هذا الإجهاد الذي تم تطويره في اتجاه الاستقطاب لكل وحدة من المجال الكهربائي المطبقة في نفس الاتجاه. إنه المحرك الأساسي لمحولات وضع السُمك والمحركات الطولية.
• (المعامل العرضي): يصف هذا المعامل الانفعال المتطور في الاتجاه الجانبي (المحاور 1 أو 2) عند تطبيق المجال في الاتجاه 3. بشكل حاسم، عادةً ما يكون سالبًا، مما يعني أن المجال الموجب يعمل على توسيع السُمك () سوف يتقلص القطر في نفس الوقت. هذا العداء المتأصل هو أصل اقتران الوضع. تريد المادة أن تتشوه في كل الاتجاهات في وقت واحد.
• (معامل القص): هذا يربط إجهاد القص بالمجال الكهربائي المستعرض. على الرغم من تجاهلها في كثير من الأحيان في تطبيقات محرك السمك النقي، يمكن إثارة أوضاع القص بشكل طفيلي إذا كانت خطوط المجال الكهربائي تنحني بالقرب من حواف الأقطاب الكهربائية أو إذا كانت المادة غير منتظمة.

يتم قياس قوة هذه التفاعلات بواسطة عامل الاقتران الكهروميكانيكي، . ومن المهم أن نفهم ذلك لا يعد مقياسًا للكفاءة بالمعنى التقليدي (انقطاع الطاقة / دخول الطاقة). بدلا من ذلك، يمثل نسبة الطاقة الميكانيكية المخزنة إلى إجمالي الطاقة الكهربائية المدخلة (أو الطاقة الكهربائية المخزنة إلى إجمالي الطاقة الميكانيكية المدخلة) في دورة شبه ثابتة.

الرؤية الحاسمة من الجدول 1 هي أن (الاقتران المستوي) غالبًا ما يكون أعلى بكثير من ومقارنتها . وهذا يعني أن قرص PZT فعال للغاية في تحويل الطاقة الكهربائية إلى اهتزاز شعاعي - وغالبًا ما يكون أكثر كفاءة من تحويلها إلى اهتزاز السمك المطلوب إذا كانت الهندسة تسمح بذلك. هذه الكفاءة العالية للوضع "غير المرغوب فيه" هي ما يجعل اقتران الوضع يشكل تهديدًا مستمرًا.

2.2 فيزياء التشتت والأدلة الموجية

يعد اقتران الوضع في الأساس مشكلة انتشار موجة داخل وسط محدد. يعمل قرص PZT كدليل موجي أسطواني. عندما نقوم بإثارة السيراميك، فإننا نطلق موجات مرنة تنعكس عن الحدود (الأسطح العلوية/السفلية والجدار الجانبي الأسطواني). تخلق هذه الانعكاسات موجات واقفة، والتي نعتبرها رنينًا.

العلاقة بين تردد هذه الموجات والرقم الموجي (الذي يرتبط عكسيا بالهندسة) يتم وصفها بواسطة منحنيات التشتت. في اللوحة المرنة البحتة، قد تتقاطع منحنيات التشتت للأوضاع المختلفة (على سبيل المثال، الامتداد والثني) مع بعضها البعض دون تفاعل. ومع ذلك، في المواد الصلبة الكهرضغطية، تقترن الأوضاع عبر الموتر الكهرضغطي. عندما تقترب منحنيات التشتت لوضعين من بعضها البعض في مجال التردد والرقم الموجي، فإنهما لا يتقاطعان؛ إنهم "يصدون" أو يخضعون "لتجنب العبور".

هذا التنافر هو البصمة الطيفية لاقتران الوضع. أظهرت المعالجة الرياضية الدقيقة التي أجراها تيرستن (1969) أن ترددات الرنين هي جذور للمعادلات المتعالية التي تتضمن ثوابت وأبعاد المادة. ويكشف تعقيد هذه المعادلات عن سبب فشل "ثوابت التردد" البسيطة عندما تتفاعل الأوضاع. في منطقة الاقتران، يتغير طابع الاهتزاز بشكل مستمر من نوع وضع إلى آخر، مما يؤدي إلى إنشاء أوضاع هجينة ليست ذات سمك خالص ولا نصف قطري خالص.

2.3 حدود النمذجة أحادية الأبعاد (نموذج ميسون)

لعقود من الزمن، اعتمد المهندسون على نماذج الدوائر المكافئة أحادية الأبعاد، مثل نموذج ماسون أو نموذج KLM (كريمهولتز وليدوم وماثاي)، لمحاكاة الأجهزة الكهرضغطية. تمثل هذه النماذج محول الطاقة كخط نقل صوتي، حيث يعالج العنصر الكهرضغطي كمصدر للمكبس.

على الرغم من كونها قوية بالنسبة للتحجيم الأولي والمطابقة الكهربائية، إلا أن النماذج أحادية الأبعاد تمتلك عيبًا فادحًا فيما يتعلق باقتران الوضع: فهي تفترض أبعادًا جانبية لا نهائية (أو اقتران جانبي صفر). إنهم يستخدمون السماحية "المثبتة" والثوابت المرنة المقواة لتقريب وضع السُمك، متجاهلين بشكل فعال ظروف الحدود الجانبية.

• أداة السعة السالبة: في نموذج ماسون، غالبًا ما يُستخدم مكثف سلبي لتمثيل الاقتران الكهروميكانيكي. على الرغم من أنه مناسب رياضيًا لحل الدوائر، إلا أن هذا المكون ليس له نظير فيزيائي مباشر وغالبًا ما يحجب التفاعل المعقد بين الأوضاع الثانوية. إنه يمثل "تأثير الاقتران البيني"، لكنه يفشل في التنبؤ بترددات الأنماط الزائفة.
• النقاط العمياء: سيتنبأ النموذج أحادي الأبعاد برنين فردي واضح للقرص بأي نسبة عرض إلى ارتفاع. لن يحذر المهندس من أن القرص ذو نسبة القطر إلى السمك () من 2.0 سوف يفشل بشكل فعال في الصدى كمكبس بسبب التداخل الشعاعي القوي. يعد الاعتماد فقط على هذه النماذج لتحسين الشكل الهندسي هو السبب الرئيسي لفشل النموذج الأولي.

3. هندسة الرنين: نسب العرض إلى الارتفاع ومخططات الوضع

إن المعلمة الوحيدة الأكثر أهمية في تصميم مرنان كهرضغطية هي نسبة العرض إلى الارتفاع، والتي يتم تعريفها عادةً على أنها نسبة البعد الجانبي (القطر أو العرض ) إلى سمك ( أو ). يتغير سلوك الرنان بشكل جذري مع تطور هذه النسبة، حيث يتحرك عبر أنظمة اهتزاز متميزة.

3.1 ثوابت التردد وأبعاده

تردد الرنين يتناسب عكسيا مع البعد الحاكم. يتم وصف هذه العلاقة الخطية بواسطة ثوابت التردد ()، وهي قيم خاصة بالمادة مستمدة من سرعة الصوت في الوسط.

• الوضع الشعاعي: . ومع تقلص القطر، يرتفع التردد الشعاعي.
• وضع السماكة: . مع انخفاض السماكة، يزيد تردد السماكة.
• الوضع الطولي: . للقضبان والحانات.

تنشأ "منطقة الخطر" لاقتران الوضع عندما تتم محاذاة الأشكال الهندسية بحيث يتزامن تردد الوضع الشعاعي (أو أحد توافقياته النشطة) مع تردد وضع السُمك الأساسي. منذ و غالبًا ما تكون متشابهة في الحجم (على سبيل المثال، ~2000 هرتز-م بالنسبة لـ PZT-4)، وهو قرص حيث (الأسطوانة) سيكون لها رنينها الشعاعي والسمكي الأساسي عند نفس التردد تقريبًا. للحصول على إرشادات حول اختيار الشكل الهندسي المناسب، راجع موقعنا دليل هندسة السيراميك الكهرضغطية. وهذا مهم بشكل خاص عند تصميم مكونات مثل حلقات, أنابيب، أو صفائح مستطيلة.

3.2 مخططات وضع Shaw وIkegami

تم رسم الخرائط التاريخية لمناطق الخطر هذه تجريبيًا بواسطة شو (1956) وتم تحسينها لاحقًا حسابيًا وتجريبيًا بواسطة إيكيغامي وآخرين. (1974) و قوه (1990). أنتج هؤلاء الباحثون "مخططات الوضع" - مخططات لمعلمة التردد بدون أبعاد () مقابل نسبة العرض إلى الارتفاع ().

هذه المخططات هي خرائط ملاحية لمهندس محول الطاقة، وتكشف عن الهيكل المعقد لأنماط الاهتزاز:

3.2.1 الهضبة (D/T < 1)

للقضبان الطويلة أو الأسطوانات التي يكون قطرها أصغر من السمك (نسبة العرض إلى الارتفاع < 1), the primary mode of vibration is the Longitudinal Length Mode (). تهيمن الجدران الجانبية الخالية من الإجهاد على الظروف الحدودية هنا.

• حرف الاهتزاز: يمتد القضيب وينكمش بطوله. الانكماش الجانبي موحد.
• اقتران: معامل الاقتران الفعال () مرتفعة تقترب من المادة (0.70 تقريبًا لـ PZT-5H). عادةً ما تكون الأوضاع الزائفة في هذه المنطقة هي أوضاع الانحناء أو الانحناء، والتي تكون ضعيفة بشكل عام إذا تم دفع القضيب بشكل متناظر.

3.2.2 منطقة الاقتران (D/T ≈ 1 - 5)

هذه هي المنطقة الأكثر غدرًا لتصميم محولات الطاقة. مع زيادة القطر بالنسبة للسمك، ينخفض تردد الأوضاع الشعاعية وتبدأ في "المرور عبر" نطاق تردد الرنين السُمك.

• معبر R2، R3، R4: الوضع الشعاعي الأساسي ينخفض إلى ما دون وضع السُمك. لكن الثاني ()، الثالث ()، والرابع () توافقيات الوضع الشعاعي تعبر تردد وضع السمك.
• نقاط الصدفة: عند نسب أبعاد معينة، تتقاطع الخطوط. على سبيل المثال، في ، يتفاعل الوضع الشعاعي الأول بقوة مع وضع السمك. في ، يتقاطع الوضع الشعاعي (0,2) مع وضع السمك.
• العواقب: عند نقاط العبور هذه، ينقسم طيف المعاوقة. يتوقف "وضع السُمك" عن الوجود ككيان متميز؛ يتم تقاسم الطاقة بالتساوي بين السُمك والحركة الشعاعية. ال ينخفض بشكل حاد، وعامل الجودة الميكانيكية () يحط. غالبًا ما تسمى هذه المنطقة "المنطقة الميتة" لتطبيقات الوضع النقي.

3.2.3 منطقة القرص الرفيع (D/T > 10)

عندما يصبح القرص رقيقًا جدًا، فإن الوضع الشعاعي الأساسي () يتحرك إلى تردد منخفض جدًا، بعيدًا عن سماكة الرنين.

• التوافقيات عالية الرتبة: بينما بعيدًا، ويقع وضع السُمك الآن بين التوافقيات الشعاعية عالية الترتيب (على سبيل المثال، ).
• اقتران مخفض: لحسن الحظ، فإن الاقتران الكهروميكانيكي للأوضاع الشعاعية يبلغ حجمه تقريبًا (حيث هو ترتيب الوضع). لذلك، على الرغم من وجود العديد من الأوضاع الزائفة في شريط سمك القرص الرفيع، إلا أنها ضعيفة بشكل عام. تظهر على شكل "عشب" أو "زغب" على منحنى المعاوقة بدلاً من الشقوق العميقة والمنقسمة.
• التطبيق: هذه هي الهندسة المفضلة لمحولات الطاقة أحادية العنصر (على سبيل المثال، مجسات NDT، وأجهزة استشعار التدفق)، حيث أن وضع السُمك معزول نسبيًا ويشبه المكبس، على الرغم من وجود ضوضاء شعاعية ضعيفة عالية التردد.

3.3 ظاهرة تنافر الوضع

عندما نتفحص مخططات الأوضاع عن كثب، نرى أن خطوط التردد للأوضاع الشعاعية والسمكية لا تتراكب ببساطة. أنها تظهر وضع التنافر.

• الآلية: لأن مصفوفة الصلابة تربط السلالات (على سبيل المثال، الأزواج و )، وتقوم المصفوفة الكهرضغطية بتوصيل الحقول (على سبيل المثال، الأزواج و )، والأوضاع هي أنظمة مقترنة رياضيا. مثل البندولين المتصلين بواسطة زنبرك، لا يمكنهما الاهتزاز بشكل مستقل بنفس التردد.
• المعبر المحظور: مع تغير الشكل الهندسي لتقريب الترددات الطبيعية معًا، يقوم النظام بإجبارها على التباعد. قد يبدأ الفرع العلوي من المنحنى باعتباره "وضع السُمك" ولكنه يتحول تدريجيًا إلى "الوضع الشعاعي" أثناء مروره بمنطقة التفاعل، بينما يقوم الفرع السفلي بالعكس.
• الأوضاع المختلطة: عند نقطة الاقتراب الأقرب ("ركبة" منحنى التنافر)، يكون الاهتزاز هجينًا. مجال الإزاحة معقد، مع حركة كبيرة في كلا الاتجاهين الشعاعي والسمك. غالبًا ما تكون هذه الحالة الهجينة غير فعالة إلى حد كبير بالنسبة للإشعاع الصوتي داخل الحمل، نظرًا لأن ملف تعريف سرعة السطح غير منتظم (مموج) بدلاً من أن يشبه المكبس.

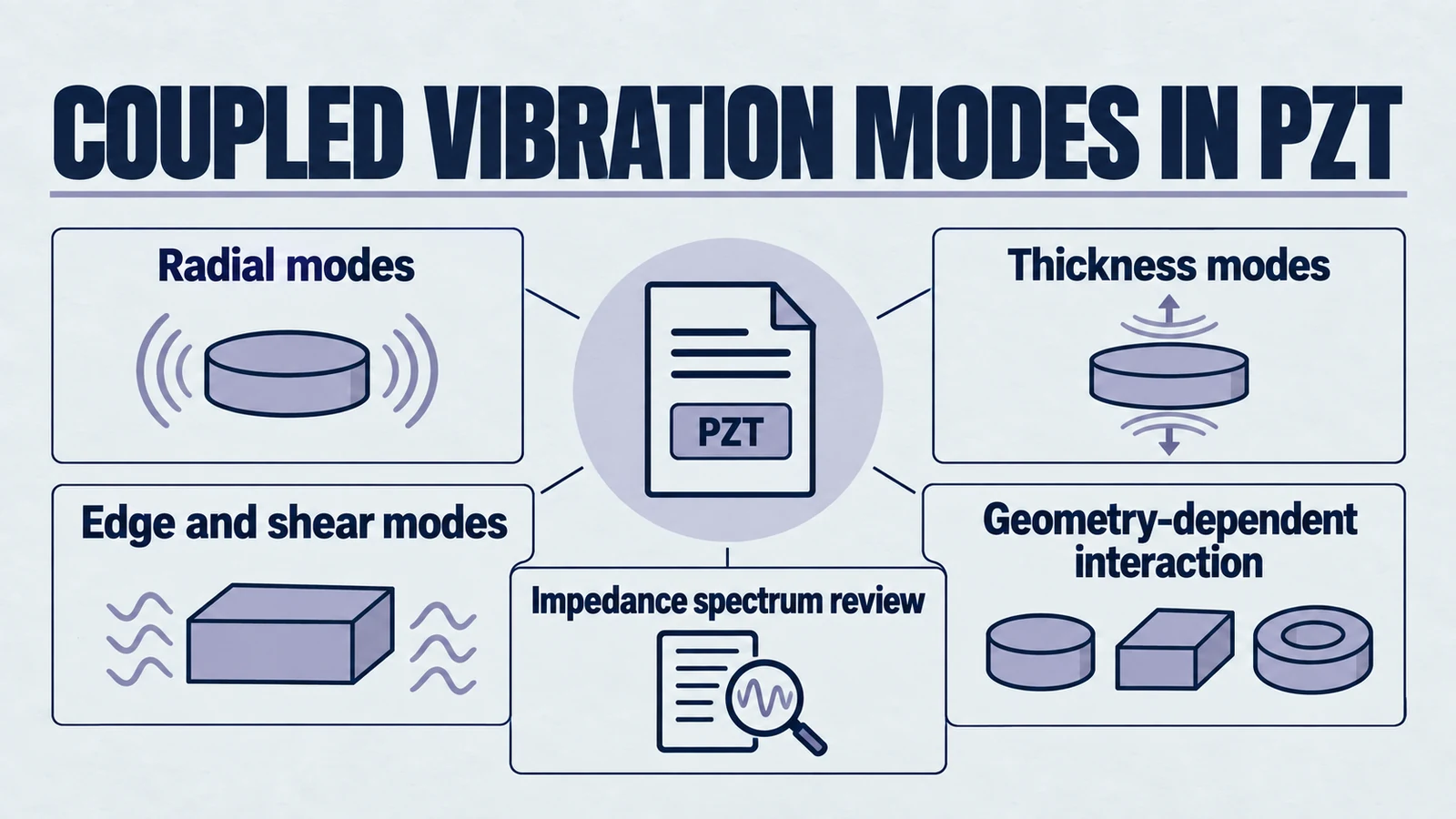

4. تصنيف أوضاع الاهتزاز في أقراص PZT

للتخفيف من الأوضاع الزائفة، يجب على المرء أولاً التعرف عليها. قرص PZT هو هزاز متعدد الوسائط، قادر على الحفاظ على أنواع مختلفة من الموجات الدائمة. ولكل منها توقيع إزاحة فريد وبصمة طيفية.

4.1 الأوضاع الشعاعية (المستوية).

الوضع الشعاعي هو التذبذب الزائف السائد في السيراميك على شكل قرص.

• الأساسيات: الوضع الأساسي () يتضمن تمدد وانكماش قطر القرص. النزوح على طول نصف القطر يتم وصفها بواسطة دالة Bessel من النوع الأول من الرتبة الأولى، .
• البنية العقدية: وسط القرص () هي عقدة للإزاحة الشعاعية (على الرغم من أنها تتوسع في السمك بسبب اقتران بواسون). الحواف () يُظهر أقصى انحراف شعاعي.
• التوافقيات: الأوضاع الشعاعية ذات الترتيب العالي () تمتلك دوائر عقدية متحدة المركز — حلقات على سطح القرص حيث تكون الإزاحة الشعاعية صفرًا. ومع زيادة الترتيب، تقترب هذه الدوائر العقدية من بعضها البعض.
• التأثير: لأن عالية بالنسبة لـ PZT (0.5 – 0.7)، يتم إثارة هذه الأوضاع بقوة كبيرة. في "منطقة الاقتران" ( 1-5)، يمكن أن تحتوي التوافقيات الشعاعية الثالثة أو الرابعة على معاملات اقتران تنافس وضع السُمك نفسه، مما يؤدي إلى تشويه الإشارة الكارثي.

4.2 أوضاع السماكة الممتدة (TE).

هذا هو الوضع "المرغوب" لمعظم محولات طاقة لانجفين، ومسبارات NDT، وأجهزة الاستشعار الطبية. من الناحية المثالية، يتوسع القرص وينكمش بشكل موحد في السمك (حركة المكبس).

• حقيقة "التطبين": في الأقراص المحدودة، لا يكون وضع TE يشبه المكبس تمامًا. إزاحة السطح غير منتظمة، وعادةً ما تظهر شكل "تقطيع" أو شكل غاوسي. تكون السعة أعلى في المركز وتتدحرج نحو الحواف.
• السبب: سبب عدم الانتظام هذا هو تأثير القصور الذاتي الشعاعي. يتم "تثبيت" مركز القرص بشكل فعال بواسطة المادة المحيطة، بينما تكون الحواف خالية من الضغط. يؤدي هذا إلى إنشاء اقتران بين وضع TE وشروط الحدود الشعاعية.
• القياس: يتميز بقوة وضع TE . ومع ذلك، مشتقة تجريبيا غالبا ما يكون أقل من المادة النظرية بسبب تسرب الطاقة إلى الحركة الشعاعية المقترنة.

4.3 أوضاع الحافة (E)

أوضاع الحافة هي اهتزازات موضعية مركزة في محيط القرص. وهي ماكرة بشكل خاص لأنه يصعب التنبؤ بها باستخدام نماذج تحليلية بسيطة.

• الآلية: تنشأ من الشروط الحدودية المعقدة عند الزاوية الحادة للأسطوانة (). في هذه الزاوية، يجب أن يختفي كل من إجهاد القص والضغط الطبيعي، مما يؤدي إلى إنشاء تفرد يدعم محاصرة الموجة الموضعية.
• التعريف: في مخطط وضع Shaw، غالبًا ما تظهر أوضاع الحافة كخطوط مسطحة أو فروع مميزة لا يتم قياسها خطيًا بنفس الطريقة التي تعمل بها الأوضاع الشعاعية. فهي غير حساسة نسبيًا لتغيرات القطر ولكنها حساسة للغاية لهندسة الحواف.
• النتيجة: في التطبيقات عالية الطاقة، يمكن أن تسبب أوضاع الحافة تسخينًا موضعيًا كبيرًا على حافة السيراميك. يمكن أن تؤدي "حلقة النار" هذه إلى إزالة القطب أو حرقه أو حدوث كسر حراري.

4.4 أوضاع قص السماكة (TS).

على الرغم من أن أقراص PZT عادة ما تكون قطبية في اتجاه السُمك لإثارة أوضاع التمديد، إلا أنه يمكن إثارة أوضاع القص بسبب المجالات الكهربائية غير المنتظمة (المجالات التهديبية عند حواف القطب) أو محاذاة المواد غير الكاملة (الاستقطاب المائل).

• التردد: تحدث أوضاع القص عادةً عند ترددات أقل من أوضاع تمديد السماكة لأن سرعة موجة القص () تقريبًا نصف سرعة الموجة الطولية () في سيراميك PZT.
• أهميتها: على وجه التحديد النسب، وضع القص عالي الترتيب (على سبيل المثال، ) يمكن أن يكون اسمًا مستعارًا في نطاق التشغيل السُمك. على الرغم من أنها عادة ما تكون أضعف من الأوضاع الشعاعية، إلا أنها تساهم في الحد من الضوضاء الخلفية للمستشعر.

4.5 الأوضاع الشعاعية عالية التردد ("العشب")

في أقراص رفيعة جدًا ()، وضع السُمك محاط بتوافقيات شعاعية عالية الترتيب ().

• المظهر الطيفي: تظهر هذه على شكل تموجات صغيرة وكثيفة على مخطط المعاوقة. غالبًا ما يشار إليهم باسم "العشب" أو "الزغب".
• الأهمية: بالنسبة لتطبيقات النطاق الترددي العريض (النبضة القصيرة)، يخلق هذا "العشب" ذيلًا رنينًا طويلًا في المجال الزمني، مما يؤدي إلى تدهور الدقة المحورية في أنظمة التصوير. بالنسبة لتطبيقات CW، فهي أقل أهمية ما لم تتزامن تمامًا مع تردد محرك الأقراص.

5. منهجيات التشخيص: رؤية غير مرئية

يتطلب توصيف وضع الاقتران أدوات يمكنها حل التعقيد الطيفي والمكاني للاهتزاز. إن الاعتماد الأعمى على قيم ورقة البيانات غير كاف؛ يجب على المرء استجواب الهندسة المحددة.

5.1 التحليل الطيفي للمقاومة: بصمة الاهتزاز

محلل المعاوقة هو أداة التشخيص الأساسية لمهندس الضغط الكهروإجهادي. عن طريق مسح التردد ورسم حجم المعاوقة () والمرحلة ()، يمكن تقييم حالة الرنان.

5.1.1 تفسير مخطط المعاوقة

• الطيف "النظيف": يظهر الوضع النقي على شكل انخفاض حاد في الممانعة (الرنين، أو ) تليها ذروة حادة (مضادة للرنين، أو ). تنتقل المرحلة بسلاسة من السعة (-90 درجة) إلى المقاومة (0 درجة) والعودة. تتبع المعاوقة الأساسية منحنى السعة ().
• الطيف "القذر": يظهر اقتران الوضع على أنه "مهمازات" أو "مواطن خلل" أو "زغب".
  • تشويه المرحلة: تموجات صغيرة في منحنى الطور بين و تشير إلى اقتران ضعيف بالأوضاع الهامشية. حتى لو كانت مؤامرة الحجم تبدو سلسة، فإن المرحلة حساسة للغاية لتسرب الطاقة.
  • تقسيم الذروة: الانخفاض المزدوج في الرنين هو السمة المميزة للاقتران القوي. فبدلاً من حد أدنى حاد واحد، نلاحظ وجود حدين دنيا أضعف تفصل بينهما فجوة ترددية صغيرة. يشير هذا إلى أن الجهاز يهتز في الوضع المختلط. وهذا أمر كارثي بالنسبة لإلكترونيات الطاقة (على سبيل المثال، منظفات بالموجات فوق الصوتية) لأن دائرة التشغيل (غالبًا ما تكون PLL) لا يمكنها التثبيت على تردد ثابت.

5.1.2 تحديد الأوضاع عن طريق تعديل الشكل الهندسي

الأسلوب العملي لتحديد الوضع الزائف هو تغيير الشكل الهندسي قليلاً.

• اختبار الصنفرة: إذا كان هناك شك في أن المهماز هو وضع شعاعي، فيمكن للمرء صقل قطر القرص بعناية (تقليل ).
  • إذا تحول التردد الحافز للأعلى بشكل ملحوظ، فهو وضع شعاعي ().
  • إذا ظل تردد الحافز ثابتًا، فمن المحتمل أن يكون وضع السماكة أو القص (والذي يعتمد على ، لا ).
• تسمح هذه الطريقة التجريبية للمهندسين بتتبع حركة الوضع على مخطط Shaw.

5.2 تحليل العناصر المحدودة (FEA)

يعتمد التصميم الحديث بشكل كبير على FEA (على سبيل المثال، ANSYS، COMSOL، OnScale) للتنبؤ باقتران الوضع قبل التصنيع.

• واقع النمذجة: على عكس النماذج أحادية الأبعاد، تلتقط FEA حالة السلالة ثلاثية الأبعاد الكاملة، بما في ذلك اقتران بواسون. ويمكن التنبؤ الدقيق النسبة التي تتقاطع فيها الأوضاع.
• تصور أشكال الأوضاع: يسمح FEA للمهندسين بتصور مجال متجه الإزاحة.
  • سيُظهر وضع السماكة النقية نواقل إزاحة رأسية موحدة (اتجاه Z) مع الحد الأدنى من الحركة الجانبية.
  • سيُظهر الوضع المقترن ناقلات دوامية أو انتفاخ شعاعي كبير ("التنفس") أو أنماط عقدية معقدة على السطح.
• التحليل التوافقي: محاكاة منحنى المعاوقة الكهربائية في FEA تسمح بإجراء مقارنة مباشرة مع البيانات التجريبية. إذا تنبأت هيئة البيئة الفيدرالية بوجود تحفيز يظهر في المختبر، فسيتم تحديد الوضع بشكل إيجابي.
• تحليل الحساسية: عن طريق إجراء عملية مسح حدودية لـ في نسبة FEA، يمكن للمرء إنشاء "مخطط وضع" مخصص لدفعة مادة معينة، مع مراعاة الاختلافات في الكثافة أو الصلابة التي قد تؤدي إلى تحويل "مناطق الخطر".

5.3 قياس اهتزازات دوبلر بالليزر (LDV)

يوفر LDV خريطة مادية لإزاحة السطح. من خلال مسح سطح القرص المهتز باستخدام شعاع الليزر، يمكن إعادة بناء ملف الاهتزاز ثلاثي الأبعاد.

• التحقق: LDV هي الحقيقة المطلقة. إنه يكشف عن حلقات متحدة المركز للأوضاع الشعاعية، و"تقطيع" أوضاع السُمك، والكثافة الموضعية لأوضاع الحافة.
• التحقق من شعاع بيسل: أظهرت الأبحاث أن الأوضاع الشعاعية للقرص الحر تولد ملف تعريف إزاحة يطابق دالة بيسل. ومع ذلك، عندما يتم تقويته أو تثبيته جانبيًا، ينحرف المظهر الجانبي، مما يظهر تأثيرات الحافة التي يمكن لـ LDV حلها.

6. استراتيجيات التخفيف الهندسية

بمجرد فهم اقتران الوضع وتحديده، تكون مهمة المهندس هي إزالته أو إيقافه. لقد تم تطوير العديد من الاستراتيجيات على مدار عقود من البحث، بدءًا من القواعد الهندسية البسيطة وحتى المواد المركبة المتقدمة.

6.1 التحسين الهندسي: نسب العرض إلى الارتفاع "الآمنة".

إن الطريقة الأبسط والأكثر فعالية من حيث التكلفة هي التجنب. يجب على المهندسين الاختيار النسب التي تجعل رنين السمك بعيدًا عن التوافقيات الشعاعية القوية.

• قاعدة العشرة (الأقراص الرقيقة): من القواعد الأساسية التي يتم الاستشهاد بها بشكل شائع هي فصل الأوضاع بشكل فعال عن طريق ضمان . عند هذه النسبة، يكون الوضع الشعاعي الأساسي عند تردد منخفض جدًا (< العشر من وضع السُمك). بينما التوافقيات عالية الترتيب () ستكون موجودة بالقرب من رنين السمك، وتكون معاملات اقترانها منخفضة بشكل عام ()، مما يجعلها قابلة للإدارة.
• قاعدة 0.5 (القضبان الطويلة): بالنسبة للتطبيقات التي تتطلب اهتزازًا طوليًا، استخدم أعمدة أو قضبان حيث . يؤدي هذا إلى دفع تردد الوضع الشعاعي الأول إلى مضاعفة تردد السُمك، مما يؤدي إلى إنشاء نطاق ترددي ضخم ونظيف خالٍ من نتوءات.
• منطقة التجنب: تجنب تمامًا النسب بين 0.6 و 1.67 (بالقرب من الوحدة) لتطبيقات الوضع النقي. هذا هو المكان الذي تتصادم فيه الأوضاع الشعاعية والسمكية الأساسية. تشير الأبحاث إلى أن الصفائح الكهرضغطية ذات نسب العرض إلى الارتفاع خارج هذا النطاق () مفضلة للرنين عالي التردد غير المضطرب.
• ضبط نسبة العرض إلى الارتفاع: إذا تمت ملاحظة مهماز بالقرب من تردد التشغيل، فإن المعالجة البسيطة للقطر يمكن أن تحول الوضع الشعاعي بعيدًا دون التأثير بشكل كبير على تردد وضع السمك. يعد هذا "الضبط" ممارسة قياسية في تصنيع محولات الطاقة عالية الدقة.

6.2 التقطيع و1-3 مركبات

ربما تكون الطريقة الأكثر فعالية - وإن كانت باهظة الثمن - لقمع الأنماط الجانبية هي تصنيع 1-3 مركبات كهرضغطية.

• المفهوم: من خلال تقطيع القرص الخزفي إلى مجموعة من الأعمدة الطويلة (قضبان) وملء الشقوق ببوليمر سلبي (إيبوكسي)، يتم تغيير اهتزاز السيراميك بشكل أساسي.
• التحويل الهندسي: أصبحت العناصر النشطة الآن عبارة عن قضبان رفيعة ذات نسب عرض إلى ارتفاع (حيث هو عرض العمود). وفقًا لمخططات الوضع، فإن القضبان الطويلة لها اقتران جانبي ضعيف جدًا. تحدث الأنماط الشعاعية للأعمدة الفردية عند ترددات أعلى بكثير من رنين السماكة.
• الفصل الجانبي: تخلق مصفوفة البوليمر عدم تطابق في المعاوقة الميكانيكية مما يؤدي إلى إخماد الموجات الجانبية. يتصرف المركب كمادة "متجانسة" ذات درجة عالية ( يقترب من المادة السائبة) واقتران مستو فعال منخفض جدًا ().
• هندسة نطاق التوقف: إن دورية قطع التكعيب تخلق أصداء خاصة بها (أصداء براغ الجانبية أو أشرطة التوقف). يجب أن يضمن التصميم أن درجة التقطيع جيدة بما يكفي بحيث تحدث نطاقات التوقف هذه أعلى بكثير من تردد التشغيل. يمكن أن يؤدي عشوائية أو تغيير درجة التقطيع ("التقطيع الموزع على فترات") إلى تشويه هذه الأوضاع الجانبية الزائفة، مما يمنع تشكل موجات ثابتة متماسكة في شبكة البوليمر.

6.3 معالجة الحواف: الميلا والتحديد

بالنسبة للأقراص الصلبة حيث تكون المواد المركبة باهظة الثمن أو غير مناسبة ميكانيكيًا (على سبيل المثال، البيئات ذات درجة الحرارة العالية أو الضغط العالي)، يعد تعديل الحافة علاجًا فعالاً.

• الآلية: الأوضاع الشعاعية هي موجات واقفة تتكون من انعكاس متماسك من الحد الأسطواني. ومن خلال تغيير هندسة الحافة، يمكن للمرء تعطيل هذا الانعكاس ومنع تكوين موجة ثابتة عالية الجودة.
• التقنيات:
  • الميلا/الشطب: يؤدي طحن الحافة بزاوية إلى كسر التناظر المطلوب لتشكيل الوضع الشعاعي النظيف. إنه ينثر طاقة الموجة إلى طيف من الأنماط غير المتماسكة بدلاً من رنين حاد واحد. يتم تبديد هذه الطاقة "الملطخة" بسهولة أكبر عن طريق تخميد المادة.
  • الكنتوري: يؤدي إنشاء شكل "عدسة" (على سبيل المثال، محدب مسطح أو ثنائي المحدب) إلى تركيز طاقة الموجات فوق الصوتية في وسط القرص وتقليل السعة عند الحواف. نظرًا لأن الحواف لا تهتز بشكل كبير، يتم تقليل إثارة أوضاع الحافة والانعكاس الشعاعي. تعتبر هذه التقنية قياسية في أجهزة مراقبة سماكة الكريستال عالية الدقة وتحقيقات NDT عالية التردد.

6.4 الكهربائي الجزئي (Apodization)

يتطلب اقتران الوضع إدخال الطاقة. ومن خلال تصميم أقطاب كهربائية تتوافق مع توزيع الضغط للوضع المرغوب - ولا تتطابق مع الوضع غير المرغوب فيه - يمكن للمرء إثارة الهدف بشكل انتقائي.

• الطريقة: بالنسبة للقرص ذي وضع السُمك، يكون للأوضاع الشعاعية توزيع إجهاد يختلف باختلاف نصف القطر (وظيفة Bessel). سلالة وضع السُمك موحدة نسبيًا. من خلال تقييد القطب الكهربائي على المنطقة الوسطى من القرص (على سبيل المثال، تغطية 80٪ فقط من القطر)، يقلل المرء من تداخل المحرك الكهربائي مع الأوضاع الشعاعية ذات الترتيب الأعلى، والتي غالبًا ما يكون لها سعة كبيرة بالقرب من الحواف.
• الأقطاب الكهربائية الحلقية: طور باحثون في جامعة ستانفورد تصميمات قطب كهربائي حلقي يستهدف على وجه التحديد الخطوط العقدية للأنماط الزائفة، مما يؤدي إلى إلغاء استثارتها بشكل فعال مع الحفاظ على الوضع الرئيسي. يعد "قمع الوضع" عبر هندسة الإلكترود بديلاً قويًا للتغيير الميكانيكي.
• النتيجة: هذه التقنية، التي تسمى غالبًا "محاصرة الطاقة"، تقلل بشكل فعال عامل الاقتران الفعال للأنماط الزائفة دون معاقبة الوضع الرئيسي بشدة. إنه مفيد بشكل خاص في تقليل "العشب" في محولات الطاقة عالية التردد.

6.5 اختيار المواد: PZT الصلب مقابل الناعم

يلعب اختيار المواد دورًا دقيقًا ولكنه حاسم في إدارة الوضع.

• PZT الناعمة (على سبيل المثال، PZT-5H، PZT-5A): اقتران عالي ()، سماحية عالية، ولكن عامل الجودة الميكانيكية منخفض ().
  • التأثير على الأوضاع: يميل التخميد الداخلي العالي لـ PZT الناعم إلى توسيع الأصداء. تظهر الأوضاع الزائفة على شكل حدبات واسعة ومنخفضة بدلاً من المسامير الحادة. وهذا يجعلها أقل احتمالاً للتسبب في عدم استقرار ترددي كارثي، ولكنها تساهم في ارتفاع أرضية الضوضاء ذات النطاق العريض.
• PZT الصلب (على سبيل المثال، PZT-4، PZT-8): اقتران منخفض ولكنه مرتفع جدًا ().
  • التأثير على الأوضاع: يتمتع جهاز PZT الصلب بخسارة داخلية منخفضة جدًا. ونتيجة لذلك، تظهر الأوضاع الزائفة على شكل طفرات حادة للغاية وعالية السعة. إذا كان هناك وضع زائف بالقرب من تردد التشغيل في Hard PZT، فسيكون نشيطًا ومدمرًا. لذلك، يعد التحسين الهندسي (اختيار D/T) أكثر أهمية في تصميمات Hard PZT لأن المادة نفسها لا توفر "شبكة أمان" تخميد.
• تباين الخواص: تم تصميم السيراميك المتخصص (مثل تيتانات الرصاص المعدل أو PIN-PMN-PT) بحيث يحتوي على عوامل اقتران متباينة الخواص للغاية (كبيرة الحجم) ، قريب من الصفر ). هذه المواد محصنة بشكل طبيعي ضد اقتران الوضع الشعاعي بسبب معامل كهرضغطية عرضي يتم قمعه على مستوى الشبكة البلورية.

7. الآثار المترتبة على اقتران الوضع

تمتد عواقب الفشل في إدارة اقتران الوضع إلى ما هو أبعد من مخطط المعاوقة الفوضوي. إنها تؤثر في جوهر موثوقية الجهاز، وإنتاجية التصنيع، والعمر التشغيلي.

7.1 الكفاءة وفقدان الطاقة

في الحالة المزدوجة، يتم تحويل الطاقة الموردة إلى وضع السُمك بشكل طفيلي إلى الوضع الشعاعي. من الناحية المثالية، يقوم محول الطاقة بتحويل الطاقة الكهربائية () إلى قوة صوتية () موجه للأمام. ومع ذلك، إذا تم إثارة الوضع الشعاعي، فإن جزءًا من يتم تحويله إلى اهتزاز جانبي ().

• الصرف الطفيلي: لا تساهم هذه الطاقة الجانبية في الإخراج الصوتي المفيد (على سبيل المثال، شعاع الموجات فوق الصوتية). وبدلاً من ذلك، فإنه يدور داخل السيراميك وهيكله المتصاعد، ويتبدد في النهاية على شكل حرارة.
• عدم تطابق المعاوقة: يؤدي اقتران الوضع إلى تشويه حجم المعاوقة الكهربائية. إذا تم تشغيل محول الطاقة بواسطة شبكة مطابقة مضبوطة، فإن هذا التشوه يمكن أن يسبب عدم تطابق، مما يعكس الطاقة مرة أخرى إلى المولد بدلاً من قبولها في السيراميك. وهذا يقلل من كفاءة النظام الإجمالية بشكل كبير.

7.2 تركيز الإجهاد والكسر

السيراميك الكهرضغطي عبارة عن مواد هشة. أنها تمتلك قوة ضغط عالية (> 500 ميجا باسكال) ولكن قوة الشد يرثى لها (~ 20-40 ميجا باسكال). يعد اقتران الوضع هو السبب الرئيسي للعطل الميكانيكي.

• تراكب الإجهاد: عندما يتم إثارة وضع السُمك والوضع الشعاعي في وقت واحد، فإن مجالات الإجهاد الخاصة بهما تتراكب. يمكن أن يؤدي التداخل البناء إلى إنشاء مناطق موضعية ذات إجهاد شد عالي، عادةً في وسط القرص أو حوافه.
• الإجهاد هوب: يؤدي الإثارة الشعاعية القوية إلى توليد ضغوط كبيرة في الطوق (). إذا توسع السيراميك بشكل قطري، فإن المحيط يتعرض للتوتر. إذا تجاوز هذا التوتر قوة الشد الديناميكية لـ PZT، فسوف ينكسر القرص عموديًا (شق شعاعي يمتد من الحافة إلى المركز).
• التعب وانتشار التشققات: حتى لو كان الإجهاد الساكن أقل من حد الكسر، فإن تركيز الإجهاد الدوري الناتج عن "ضرب الوضع" (التفاعل بين ترددين قريبين) يمكن أن يؤدي إلى انتشار الشقوق من عيوب السطح. الشقوق الصغيرة التي تحدث أثناء التقطيع أو الطحن تعمل كمكثفات للضغط. غالبًا ما تخلق الأوضاع المقترنة تركيزات إجهاد بالقرب من هذه العيوب، مما يؤدي إلى تسريع فشل التعب.

7.3 الهروب الحراري والإزالة

غالبًا ما تحتوي الأوضاع الزائفة، وخاصة أوضاع الحافة، على عوامل جودة ميكانيكية أقل () عن الوضع الأساسي بسبب الاحتكاك بمواد التثبيت أو التأصيص.

• النقاط الساخنة: تتبدد الطاقة المحتبسة في هذه الأوضاع على شكل حرارة. نظرًا لأن أوضاع الحافة موضعية، فإن هذا التسخين غير منتظم. يمكن أن تتطور "حلقة النار" في محيط القرص.
• الإزالة: تعتمد خصائص PZT على درجة الحرارة. إذا تجاوزت درجة الحرارة المحلية نقطة كوري () — أو حتى حد التشغيل الآمن (عادةً نصف ) - سوف يزول السيراميك. بمجرد التخلص منه، يتم فقدان التأثير الكهرضغطي في تلك المنطقة، مما يؤدي إلى انخفاض دائم في الأداء.
• التحلل الإشعاعي: في التطبيقات النووية أو الفضائية، يمكن للإشعاع أن يؤدي إلى تحلل الطبقات المطابقة والمواد اللاصقة الرابطة. إذا تحللت هذه الطبقات، فإن التخميد الموجود على الضغط يتغير، مما قد يؤدي إلى إطلاق العنان للأنماط الزائفة التي تم قمعها مسبقًا بواسطة الحمل. يمكن أن يؤدي هذا إلى بداية مفاجئة للرنين أو عدم الاستقرار بعد التعرض للإشعاع.

8. دراسات الحالة المتقدمة وتحليل البيانات

لترسيخ هذه المفاهيم في الواقع، نقوم بتحليل سيناريوهات محددة مستمدة من الأدبيات البحثية.

8.1 دراسة حالة: قرص PZT-5H عند D/T = 20

بحث أجراه Guo et al. على أقراص PZT-5H مع نسبة 20 تكشف ثراء الطيف في الأقراص "الرقيقة".

• التنبؤ مقابل الواقع: تنبأ تحليل العناصر المحدودة بخمسة أنواع مختلفة من الأوضاع: الشعاعي، والحافة، وقص السماكة، والسمك الممتد، والشعاعي عالي التردد.
• أسطورة "المكبس": حتى عند نسبة العرض إلى الارتفاع العالية هذه، لم يكن وضع "امتداد السُمك" عبارة عن حركة مكبس مسطحة. لقد أظهر إزاحة محورية غير صفرية ولكن تم تركيبها مع تباين شعاعي (تموجات).
• التضمين: وهذا يؤكد أنه حتى في الأقراص "الرفيعة"، فإن افتراض حركة المكبس أحادي الأبعاد يعد أمرًا تقريبيًا. بالنسبة للمصفوفات المرحلية عالية الدقة (مثل مجسات الموجات فوق الصوتية الطبية)، يُترجم هذا الاختلاف الشعاعي إلى أخطاء في تكوين الشعاع. واجهة الموجة الصوتية ليست مسطحة ولكنها متموجة، مما يؤدي إلى صريف الفصوص وتقليل التباين في صورة الموجات فوق الصوتية.

8.2 دراسة حالة: "منطقة الخطر" D/T = 0.5 إلى 1.5

تظهر البيانات التجريبية لأقراص PZT-4 في هذا النطاق اقترانًا شديدًا.

• السلوك: عند ، يتم خلط الرنين الشعاعي والسمك بشكل كبير لدرجة أن تحديد "وضع السُمك" لا معنى له من الناحية الدلالية. أشكال الوضع عبارة عن حركات حلقية هجينة (مثل توسع وتقلص الدونات).
• المنفعة: على الرغم من عدم جدواها في الاستشعار القياسي، إلا أنه يتم أحيانًا استغلال هذه الأوضاع المزدوجة في محولات الطاقة "ثنائية النمط" أو في تصميمات محولات كهرضغطية محددة حيث يكون حصاد الطاقة من اتجاهات اهتزاز متعددة أمرًا مرغوبًا فيه. ومع ذلك، بالنسبة لتوليد الموجات فوق الصوتية القياسية، فإن هذه الهندسة محظورة تمامًا.
• حساسية درجة الحرارة: تظهر الأبحاث التي أجريت على PIN-PMN-PT وPZT-4 أن البلورات المفردة (PIN-PMN-PT) تظهر حساسية حرارية أكبر في قوة الاقتران. ومع تغير درجة الحرارة، تنحرف ثوابت الصلابة، مما يؤدي إلى تغير ترددات الرنين. في منطقة الخطر، يمكن أن يؤدي التغير الطفيف في درجة الحرارة إلى نقل الوضع الزائف إلى نطاق التشغيل، مما يتسبب في فشل مفاجئ. يعتبر PZT-4 أكثر استقرارًا حراريًا بشكل عام، مما يجعله أكثر أمانًا لتطبيقات الطاقة العالية في هذا الصدد.

8.3 الحل المركب 1-3

دراسة مقارنة بين أقراص PZT الصلبة مقابل 1-3 أقراص مركبة توضح فعالية التقطيع.

• القرص الصلب: يُظهر مخطط المعاوقة غابة من المهمازات الشعاعية المحيطة بسمك الرنين. مؤامرة المرحلة خشنة.
• مركب: يُنظف الطيف. يتم دفع الأوضاع الشعاعية إلى تردد وضع السماكة (بسبب صغر عرض العمود). رنين وضع السمك نظيف وعميق.
• المقايضة: المركب ذو كثافة أقل () والسعة () من القرص الصلب. ومع ذلك، بالنسبة لوضع السماكة يزداد بشكل ملحوظ (من إلى ) لأن اللقط الجانبي قد أزيل. وهذا يؤكد أنه بالنسبة للتطبيقات عالية الدقة، فإن تكلفة التقطيع يتم تبريرها من خلال مكاسب الأداء.

9. أفضل الممارسات لمهندس محول الطاقة

من خلال تجميع الأدلة النظرية والتجريبية، يمكننا صياغة مجموعة من "القواعد الذهبية" للتعامل مع اقتران الوضع في السيراميك الكهرضغطي.

• القاعدة الأولى: احترام نسبة العرض إلى الارتفاع
  لا تقم أبدًا بتصميم محول طاقة باستخدام السيراميك النسبة بين 0.6 و1.7 ما لم تكن ضرورية للغاية لتطبيق محدد للوضع المزدوج.
  • الهدف: للألواح/الأقراص (الاقتران المستوي السائد، وضع السُمك معزول نسبيًا).
  • الهدف: للقضبان/الأعمدة (الاقتران الطولي السائد، الوضع الشعاعي مُزاح إلى الأعلى).
  • التحقق: تحقق دائمًا من مخططات وضع Shaw/Ikegami لمجموعة المواد المحددة الخاصة بك قبل تجميد الأبعاد.
• القاعدة 2: المحاكاة ثلاثية الأبعاد
  التخلي عن نماذج الدوائر المكافئة 1D لمرحلة التصميم الميكانيكي. استخدم نماذج 1D فقط للمطابقة الكهربائية بعد التحقق من صحة الهندسة الميكانيكية عبر 3D FEA (ANSYS/COMSOL/OnScale). تأكد من أن نموذج FEA الخاص بك يستخدم مصفوفة المواد متباينة الخواص الكاملة (, , ) ويتضمن خسائر العزل الكهربائي.
• القاعدة 3: استخدم المركبات للنطاق العريض/الدقة العالية
  إذا كان التطبيق يتطلب استجابة نبضية نظيفة (رنين قصير لأسفل) أو عرض نطاق ترددي مرتفع (التصوير الطبي، NDT)، فلا تواجه صعوبة مع السيراميك الصلب. الانتقال مباشرة إلى 1-3 مركبات كهرضغطية. التحسن في والقضاء على أدوات التوصيل الجانبية يفوق تعقيد التصنيع.
• القاعدة 4: معالجة الحواف للحصول على قوة عالية
  بالنسبة لتطبيقات الموجات المستمرة عالية الطاقة (CW) (التنظيف واللحام) حيث لا تكون المواد المركبة قابلة للحياة (بسبب تسخين/ذوبان البوليمر)، استخدم السيراميك الصلب ولكن قم بتنفيذ شطف الحواف وضبط القطر الدقيق لإدارة الأوضاع الزائفة. استخدم PZT "الصلب" (PZT-4/PZT-8) لتقليل التسخين الداخلي من أي أوضاع مقترنة متبقية.
• القاعدة 5: ثق بمحلل المعاوقة
  مؤامرة المعاوقة لا تكذب أبدًا. إذا رأيت "ذروة مزدوجة" عند الرنين، فهذا يعني أن لديك مشكلة اقتران. لا تحاول "ضبطه" باستخدام شبكة مطابقة كهربائية؛ يجب عليك إصلاح الهندسة الميكانيكية. لا يمكن إصلاح الرنين الميكانيكي القذر كهربائيًا.

10. الاستنتاج

يعد اقتران الوضع في السيراميك الكهرضغطي نتيجة حتمية لفيزياء المواد الصلبة المرنة. إنه مظهر من مظاهر تأثير بواسون في حجم محدود، معقد بسبب الطبيعة متباينة الخواص للتأثير الكهرضغطي. بالنسبة للمهندس، يمثل ذلك تشعبًا في مسار التصميم: يمكن للمرء إما أن يتجاهله ويعاني من عقوبات عدم الكفاءة، وتشويه الإشارة، والفشل الميكانيكي، أو يمكن للمرء أن يتقنه من خلال التصميم الهندسي الصارم، واختيار المواد، والمحاكاة.

قرص PZT "البسيط" هو في الواقع مرنان معقد متعدد الأوضاع. يتطلب الانتقال من المثالية أحادية الأبعاد للكتب المدرسية إلى الواقع ثلاثي الأبعاد للمختبر تقديرًا عميقًا للتفاعل بين الأوضاع الشعاعية والحافة والسمك. من خلال الالتزام بمبادئ نسب العرض إلى الارتفاع الآمنة، واستخدام الهياكل المركبة المتقدمة، واستخدام تقنيات التحقق الصارمة مثل تحليل طيف المعاوقة وقياس اهتزازات الليزر، نقوم بتحويل الاهتزاز الفوضوي للقرص الخزفي إلى أداة دقيقة للتكنولوجيا الحديثة.

في يوجي بيزو، نحن ندرك أن الفرق بين السيراميك "الجيد" ومحول الطاقة "المثالي" غالبًا ما يكمن في إدارة هذه الأوضاع المزدوجة. يعد هذا التقرير بمثابة دليل للتعامل مع هذا التعقيد، مما يضمن أن تصميماتنا تتوافق مع الهدف والكفاءة والموثوقية.

الموارد الفنية ذات الصلة

استخدم هذه المراجع الداخلية لمقارنة الشكل الهندسي واختيار المواد واختبار الموثوقية وقرارات التوريد.

• الغطاء الكروي مقابل سيراميك بيزو نصف كروي
• متى يجب عدم استخدام السيراميك الكهرضغطي المركز
• كيفية اختيار نصف قطر الانحناء للسيراميك الانضغاطي المركز
• معلمات التصميم الرئيسية للعناصر الانضغاطية المنحنية
• سيراميك بيزو المركز في الموجات فوق الصوتية الطبية: القيود الهندسية
• خطر اقتران الوضع في هندسة السيراميك الانضغاطي
• اختيار سيراميك بيزو لتطبيقات الخدمة المستمرة
• الأخطاء الشائعة عند دمج محولات الطاقة بالموجات فوق الصوتية في أنظمة OEM
