الدليل النهائي للحلقات الكهرضغطية: تشغيل الموجة التالية من أنظمة الموجات فوق الصوتية

في قلب أنظمة الموجات فوق الصوتية الأكثر تقدماً - من الأجهزة الطبية المنقذة للحياة إلى عمال اللحام الصناعيين ذوي الطاقة العالية - يكمن مكون ذو دقة وقوة ملحوظة: الحلقة الكهرضغطية. هذا العنصر الخزفي المتواضع هو المحرك الذي يحول الطاقة الكهربائية إلى اهتزازات ميكانيكية عالية التردد بكفاءة وتحكم لا مثيل لهما.

هندستها الفريدة والمواد المتقدمة التي صنعت منها ليست مجرد خيارات تصميم؛ إنها عوامل تمكين أساسية لتكنولوجيا الموجات فوق الصوتية الحديثة. تعمل الحلقة الكهرضغطية كحجر زاوية للتطبيقات التي تتراوح من أنظمة التنظيف الصناعي إلى أجهزة التصوير الطبي.

يفكك هذا الدليل الشامل الحلقة الكهرضغطية، ويستكشف مبادئها التأسيسية، وفوائد الأداء الرئيسية، والتطبيقات التحويلية عبر الصناعات. سوف نتعمق في علم المواد الذي يملي أدائها ونوفر إطاراً لاختيار المكون الأمثل للتحدي الهندسي الخاص بك.

قلب الموجات فوق الصوتية عالية الأداء: تفكيك الحلقة الكهرضغطية

لتقدير دور الحلقة الكهرضغطية، يجب على المرء أولاً فهم الظاهرة الفيزيائية الرائعة التي تحكم وظيفتها والمشكلة الهندسية الحرجة التي يحلها شكلها المحدد.

التأثير الكهرضغطي: ازدواجية تحويل الطاقة

تتجذر عملية تشغيل الحلقة الكهرضغطية في التأثير الكهرضغطي، وهي خاصية لبعض المواد البلورية لإظهار علاقة قابلة للعكس بين الإجهاد الميكانيكي والشحنة الكهربائية. يتم التعبير عن هذه الازدواجية في وضعين متميزين:

المادة الأكثر شيوعاً المستخدمة لـ الحلقات الكهرضغطية عالية الأداء هي تيتانات زركونات الرصاص، المعروفة باسم سيراميك PZT. ينتمي PZT إلى فئة من المواد تسمى الكهرباء الحديدية. من خلال خطوة تصنيع حرجة تسمى "الاستقطاب"، يوجه مجال كهربائي قوي ثنائيات القطب الكهربائية المجهرية، مما يخلق استقطاباً صافياً ويفتح الاستجابة الكهرضغطية القوية للمادة.

لماذا حلقة؟ الميزة الهندسية الفريدة

بينما تأتي المكونات الكهرضغطية بأشكال عديدة، تهيمن هندسة الحلقة على تطبيقات الموجات فوق الصوتية عالية الطاقة لسبب حاسم: إنها تحل قيداً مادياً أساسياً للسيراميك. الخزف الضغطي، مثل PZT، قوي بشكل استثنائي تحت الضغط ولكنه هش مع قوة شد منخفضة للغاية.

تتطلب تطبيقات الموجات فوق الصوتية عالية الطاقة، مثل اللحام بالموجات فوق الصوتية أو التنظيف الصناعي، أن يهتز السيراميك بسعات كبيرة. ستولد هذه الاهتزازات ضغوط شد داخلية كبيرة أثناء دورات التوسع، مما يتسبب في فشل السيراميك الهش.

أنماط التشغيل: توليد حركة دقيقة

يمتد تنوع الحلقة الكهرضغطية إلى أنواع مختلفة من توليد الحركة. من خلال التحكم في المجال الكهربائي واتجاه استقطاب السيراميك، يمكن للمهندسين تحفيز عدة أوضاع اهتزاز متميزة:

• الإزاحة المحورية والشعاعية: تتغير الحلقات القياسية ذات الأقطاب الكهربائية على الوجوه المسطحة في كل من السماكة (المحورية) والقطر (الشعاعية) عند تطبيق الجهد. هذا هو الوضع الأكثر شيوعاً في محولات لانجفان للموجات الطولية.
• إزاحة القص والالتواء: تتطلب التطبيقات المتقدمة حركات معقدة. من خلال تقسيم الحلقات واستقطاب كل جزء في أنماط محددة، من الممكن توليد حركات قص أو التواء (التواء) لتحديد المواقع بدقة والمحركات الدوارة بالموجات فوق الصوتية.

أركان الأداء: تفكيك فوائد الحلقات الكهرضغطية

ترتبط فعالية نظام الموجات فوق الصوتية ارتباطاً مباشراً بأداء مكونات الحلقة الكهرضغطية الأساسية. يمكن فهم فوائد استخدام حلقات عالية الجودة من خلال أربعة أركان للأداء: الكفاءة، والتعامل مع الطاقة، والتضخيم، والموثوقية.

كفاءة تحويل طاقة لا مثيل لها

الوظيفة الأساسية لـ الحلقة الكهرضغطية هي تحويل الطاقة. يتم قياس كفاءة هذا التحويل بواسطة خاصية مادية رئيسية: عامل الاقتران الكهروميكانيكي (k).

تحول المادة ذات عامل الاقتران الأعلى جزءاً أكبر من الطاقة الكهربائية الموردة إلى طاقة ميكانيكية مخزنة، مما يؤدي إلى موجات صوتية أكثر قوة لنفس المدخلات الكهربائية. يؤدي هذا إلى كفاءة نظام شاملة فائقة، مما يقلل من الطاقة المهدرة ويقلل من استهلاك الطاقة - وهو أمر بالغ الأهمية للأجهزة التي تعمل بالبطاريات أو التطبيقات الصناعية حيث تهم تكاليف الطاقة.

كثافة طاقة عالية واستقرار حراري

في التطبيقات عالية الطاقة مثل اللحام بالموجات فوق الصوتية أو الجراحة، قد تعمل المحولات بشكل مستمر عند مستويات قيادة عالية. يولد هذا حرارة داخلية داخل الحلقة الكهرضغطية، ويمكن أن تؤدي الحرارة المفرطة إلى تدهور الأداء، وتسبب تحولات في التردد، وتؤدي إلى فشل الجهاز.

الخاصية المادية التي تحكم هذا التسخين الذاتي هي فقدان العازل الكهربائي (عامل التبديد أو tanδ). بالنسبة للتطبيقات عالية الطاقة، من الضروري استخدام مواد كهرضغطية بأقل فقدان ممكن للعازل الكهربائي. هذا هو التمييز الأساسي بين مواد PZT "الصلبة" و "الناعمة":

طاقة مضخمة من خلال التكديس

بينما يمكن لـ حلقة كهرضغطية واحدة توليد اهتزازات فوق صوتية، تتطلب العديد من التطبيقات مستويات طاقة تتجاوز بكثير قدرة العنصر الواحد. توفر هندسة الحلقة وتصميم محول لانجفان طريقة مباشرة لتضخيم الطاقة: التكديس.

من خلال تجميع عدة حلقات كهرضغطية في سلسلة داخل محولات مثبتة بمسامير، تضاف الإزاحات الميكانيكية لكل حلقة بشكل بناء. يولد تكوين "مكدس بيزو" هذا اهتزازات ميكانيكية قوية للغاية وخرجاً صوتياً عالياً، يتجاوز بكثير ما يمكن أن يحققه عنصر خزفي واحد أكبر.

تتيح هذه الطاقة المضخمة العمليات الصناعية التي تتطلب طاقة مكثفة، مثل خلق التكهف لـ التنظيف بالموجات فوق الصوتية أو توليد ذوبان احتكاكي لـ اللحام بالموجات فوق الصوتية.

الدقة والسرعة والموثوقية

إلى جانب الطاقة والكفاءة، تقدم الحلقات الكهرضغطية خصائص أداء ضرورية للأنظمة الحديثة عالية التقنية:

• استجابة سريعة: التأثير الكهرضغطي هو ظاهرة الحالة الصلبة تحدث بشكل فوري تقريباً. تستجيب عناصر بيزو للإشارات الكهربائية في ميكروثانية، مما يتيح ترددات فوق صوتية عالية جداً تصل إلى 20 ميجاهرتز للتطبيقات التي تتطلب ردود فعل في الوقت الفعلي.
• متانة الحالة الصلبة: مع عدم وجود أجزاء متحركة أو قابلة للتآكل، تكون المحولات الكهرضغطية قوية وموثوقة بطبيعتها، وتوفر فترات خدمة طويلة بشكل استثنائي مع صيانة شبه معدومة.

تحويل الصناعات: الحلقات الكهرضغطية في العمل

جعل المزيج الفريد من القوة والدقة والموثوقية الذي توفره الحلقات الكهرضغطية منها تكنولوجيا أساسية عبر الصناعات الحيوية المتنوعة. من التشخيص الطبي غير الجراحي إلى التصنيع الصناعي الثقيل واستكشاف أعماق البحار، تقود هذه المكونات الابتكار.

التكنولوجيا الطبية: الدقة والتشخيص والعلاج

في المجال الطبي، حيث يمكن أن تعني الدقة والموثوقية الفرق بين الحياة والموت، تعد الحلقات الكهرضغطية جزءاً لا يتجزأ من الأجهزة التشخيصية والعلاجية.

التصوير التشخيصي بالموجات فوق الصوتية

التطبيق الطبي الأكثر شهرة هو التصوير بالموجات فوق الصوتية. تحتوي مسابير رعاية ما قبل الولادة وأمراض القلب وغيرها من التطبيقات على مصفوفات من عناصر الحلقة الكهرضغطية التي تصدر نبضات صوتية عالية التردد وتكشف الأصداء العائدة من الأعضاء والأنسجة الداخلية.

أدوات جراحية عالية الطاقة

تشغل الحلقات الكهرضغطية المكدسة أدوات جراحية طفيفة التوغل:

• المشابك بالموجات فوق الصوتية: تولد اهتزازات مكثفة (20-80 كيلو هرتز) في شفرات صغيرة لقطع الأنسجة بدقة مع الكي المتزامن
• استحلاب العدسة: إجراء جراحة إعتام عدسة العين القياسي باستخدام مسابير بالموجات فوق الصوتية لاستحلاب عدسات العين الغائمة
• تقشير الأسنان: اهتزازات عالية التردد لإزالة البلاك والجير بكفاءة دون الإضرار بالمينا

الأتمتة الصناعية: الطاقة والكفاءة والتحكم

في البيئات الصناعية، تؤدي القوة الخام وكفاءة الحلقات الكهرضغطية مهاماً صعبة أو مستحيلة بالطرق التقليدية.

التنظيف بالموجات فوق الصوتية

تولد محولات الحلقة الكهرضغطية عالية الطاقة الملتصقة بقيعان الخزانات موجات فوق صوتية مكثفة تسبب التكهف الصوتي - تكوين وانهيار عنيف لملايين الفقاعات المجهرية. يخلق كل انفجار فقاعة نفاثات صغيرة قوية وموجات صدمة موضعية تزيل الملوثات من الأسطح المعقدة.

تم تصميم محولات التنظيف الاحترافية الخاصة بنا خصيصاً للتطبيقات الصناعية المتطلبة.

اللحام بالموجات فوق الصوتية

تضم هذه التقنية المواد دون مواد لاصقة أو براغي أو حرارة خارجية. تولد محولات الحلقة الكهرضغطية المكدسة اهتزازات عالية السعة يتم توجيهها عبر أبواق متخصصة لخلق احتكاك موضعي مكثف يذيب المواد في أجزاء من الثانية.

توفر محولات اللحام الدقيقة لدينا الاتساق المطلوب للإنتاج بكميات كبيرة.

الصوتيات تحت الماء: عيون وآذان المحيط

تعد الحلقات الكهرضغطية مكونات أساسية في أنظمة السونار نظراً لكفاءتها العالية وحساسيتها. في تطبيقات السونار، تعمل المحولات كأجهزة عرض (إرسال "أصوات" صوتية) وهيدروفونات (الاستماع للأصداء العائدة).

تم تصميم محولاتنا تحت الماء خصيصاً للتطبيقات البحرية، باستخدام مواد مثل تيتانات الباريوم أو PZT أحادي البلورة المتخصص لأداء فائق تحت الماء.

نجاح الهندسة: اختيار الحلقة الكهرضغطية المثلى

يعد اختيار الحلقة الكهرضغطية الصحيحة قراراً حاسماً يؤثر بشكل مباشر على أداء نظام الموجات فوق الصوتية وموثوقيته وفعاليته من حيث التكلفة. تتطلب عملية الاختيار هذه فهماً عميقاً لخصائص المواد ومتطلبات التطبيق.

اختيار المواد: PZT "الصلب" مقابل "الناعم"

يتم تصنيف تركيبات سيراميك PZT على نطاق واسع إلى فئتين بخصائص مميزة لتطبيقات مختلفة:

نوع المادة	الخصائص الرئيسية	أفضل التطبيقات
PZT "الصلب" (PZT-4, PZT-8)	فقدان عازل أقل، عامل جودة ميكانيكية أعلى، استقرار ممتاز تحت القيادة الكهربائية العالية	اللحام بالموجات فوق الصوتية، التنظيف، أجهزة عرض السونار، الأدوات الجراحية
PZT "الناعم" (PZT-5)	ثوابت شحنة كهرضغطية أعلى، عوامل اقتران أعلى، ثابت عازل أعلى	تطبيقات الاستشعار، مشغلات منخفضة الطاقة، الهيدروفونات، مسابير التصوير الطبي

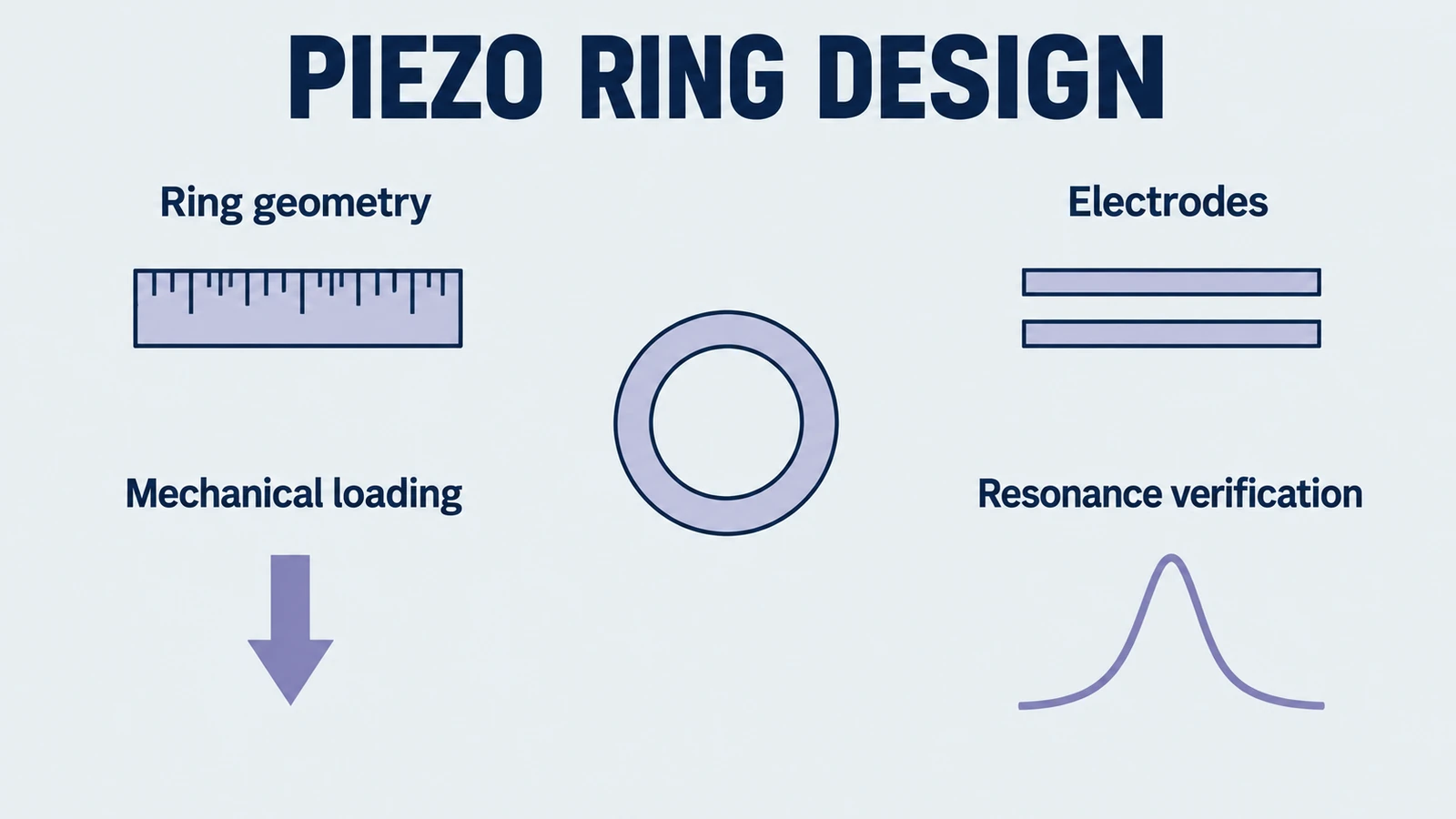

المواصفات الرئيسية لتطبيقك

يجب على المهندسين مراعاة العديد من المواصفات الرئيسية لضمان التكامل والأداء الأمثل لـ الحلقة الكهرضغطية:

• تردد الرنين: يتم تحديده بواسطة الأبعاد المادية - القطر للوضع الشعاعي، والسماكة لاهتزاز وضع السماكة
• الخصائص الكهربائية: مقاومة رنين منخفضة لنقل الطاقة بكفاءة، وسعة مناسبة لتصميم دائرة السائق
• مقاييس الأداء: عامل اقتران كهروميكانيكي عالي (k) للكفاءة، وفقدان عازل منخفض (tanδ) لقدرة التعامل مع الطاقة

Yujie Piezo: شريكك في ابتكار الحلقة الكهرضغطية

يعتمد تحقيق ذروة الأداء في أنظمة الموجات فوق الصوتية المتطورة على أكثر من مجرد اختيار المكونات ذات مواصفات ورقة البيانات الصحيحة. يتطلب مكونات مصنعة بأعلى جودة للمواد، واتساق لا مثيل له، ومدعومة بخبرة هندسية عميقة.

أداء أنظمة الموجات فوق الصوتية حساس للغاية للاختلافات الدقيقة في خصائص المواد التي لا تظهر دائماً في أوراق البيانات القياسية. قد تظهر المكونات المصنوعة من مواد رديئة أو تصنيع غير متسق توليداً مفرطاً للحرارة، أو انحرافاً في التردد تحت الحمل، أو فشلاً ميكانيكياً مبكراً.

الخاتمة: مستقبل الابتكار بالموجات فوق الصوتية

تعد الحلقة الكهرضغطية أكثر بكثير من مجرد مكون خزفي بسيط. إنها محرك متطور وقوي ودقيق يقود الابتكار عبر الصناعات الأكثر تطلباً في العالم. تتغلب هندستها الفريدة ببراعة على القيود المادية المتأصلة للخزف الضغطي، وتفتح طاقة تكنولوجيا الموجات فوق الصوتية الهائلة للطب والتصنيع والاستكشاف البحري.

يرتبط نجاح أي نظام بالموجات فوق الصوتية بشكل أساسي بجودة المحول الأساسي. لا يتم إملاء الأداء بواسطة معلمة واحدة، ولكن من خلال التوازن الأمثل للاقتران الكهروميكانيكي، وفقدان العازل، والاستقرار الميكانيكي الذي يتحقق من خلال علم المواد المتقدم والتصنيع الدقيق.

سواء كنت تصمم الجيل القادم من أجهزة التصوير الطبي، أو تطور أنظمة لحام صناعية عالية الطاقة، أو تهندس سوناراً متقدماً للاستكشاف تحت الماء، فإن أداء نظامك يبدأ بجودة المكون الأساسي.

لا تساوم على الطاقة أو الكفاءة أو الموثوقية. اتصل بفريقنا الهندسي في Yujie Piezo اليوم لمناقشة متطلبات تطبيقك المحددة. استفد من موادنا المتقدمة وعقود من خبرة التصنيع لبناء أنظمة موجات فوق صوتية أفضل وأكثر قوة وموثوقية.
