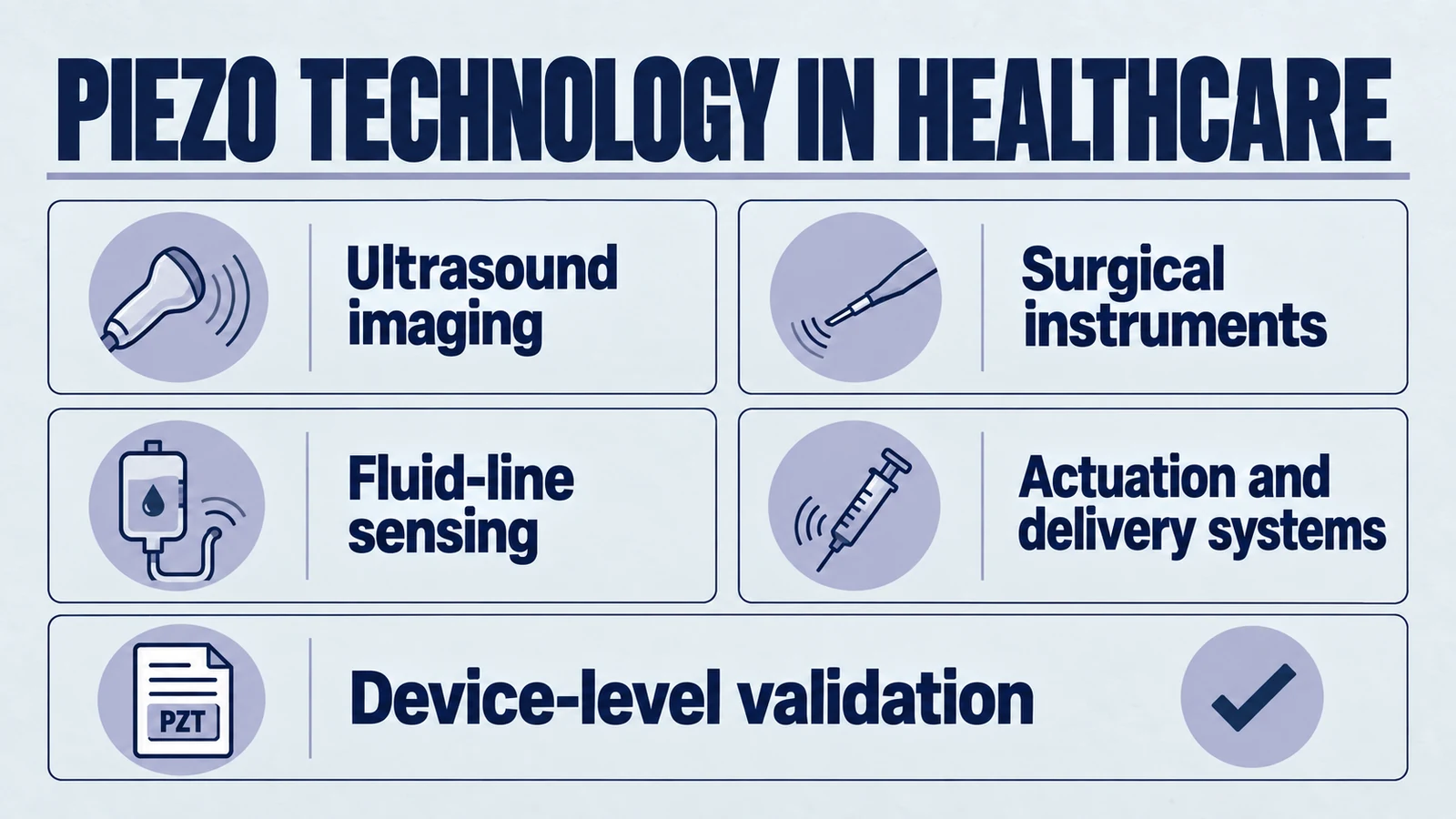

تقنية البيزو في الرعاية الصحية: التصوير بالموجات فوق الصوتية وما بعدها

أصبحت المواد الكهروضغطية لا غنى عنها في المشهد الطبي الحديث، مما يتيح التشخيص عالي الدقة والعلاجات المستهدفة والمراقبة في الوقت الفعلي. إن قدرتها على تحويل الطاقة الكهربائية إلى اهتزازات ميكانيكية (والعكس صحيح) تجعلها جوهر العديد من الأجهزة الطبية الحيوية. تستكشف هذه المقالة كيف تقوم المستشعرات الطبية الكهروضغطية بتحويل الرعاية الصحية، مع التركيز بشكل خاص على تكنولوجيا محول الموجات فوق الصوتية الطبي والتطبيقات الناشئة.

دور التكنولوجيا الكهروضغطية في المستشعرات الطبية

تعمل المستشعرات الكهروضغطية بناءً على التأثير الكهروضغطي - وهي ظاهرة تولد فيها مواد معينة شحنة كهربائية تحت ضغط ميكانيكي. هذا يجعلها مثالية للاستشعار والتشغيل الطبي. في البيئات السريرية، تُستخدم هذه المستشعرات للكشف عن تغيرات الضغط وتوليد موجات صوتية عالية التردد وتحويل الإشارات الفسيولوجية إلى مخرجات كهربائية.

الفوائد الرئيسية للمستشعرات الطبية الكهروضغطية:

• التصغير: مثالي للقسطرة والغرسات والتشخيصات القابلة للارتداء.
• حساسية عالية: يتيح الكشف عن التغيرات الفسيولوجية الدقيقة.
• استهلاك منخفض للطاقة: مناسب للأجهزة المحمولة والتي تعمل بالبطارية.
• التوافق الحيوي: يمكن دمج السيراميك والبوليمرات الكهروضغطية بأمان في الأدوات الطبية.

التصوير بالموجات فوق الصوتية: التطبيق الكلاسيكي

يظل التصوير بالموجات فوق الصوتية الاستخدام الأكثر انتشارًا لـ محولات الطاقة الكهروضغطية في الطب. تصدر هذه الأجهزة موجات صوتية عالية التردد تخترق الجسم وتنعكس عن الأنسجة. يتم بعد ذلك تحويل الأصداء مرة أخرى إلى إشارات كهربائية لإنشاء صور في الوقت الفعلي.

أنواع محولات الطاقة بالموجات فوق الصوتية في الاستخدام الطبي:

1. محولات الطاقة الخطية
   • تستخدم لتصوير الأوعية الدموية وفحوصات الجهاز العضلي الهيكلي.
   • توفر صورًا عالية الدقة وعمقًا ضحلًا.
2. محولات الطاقة المنحنية (المحدبة)
   • شائعة في تصوير البطن وأمراض النساء والتوليد.
   • توفر مجال رؤية أوسع.
3. محولات المصفوفة المرحلية
   • تستخدم في تصوير القلب وعبر الجمجمة.
   • مناسبة للاختراق العميق والحصول السريع على الصور.
4. محولات الطاقة داخل التجاويف
   • مصممة لفحوصات المستقيم والمهبل.
   • توفر قربًا أوثق من الأعضاء الداخلية.

كيف تعمل العناصر الكهروضغطية على تشغيل محولات الطاقة بالموجات فوق الصوتية:

يحتوي كل محول طاقة على عنصر كهروضغطي واحد أو أكثر، عادةً PZT (تيتانات زركونات الرصاص). عند إثارتها بإشارة كهربائية، تهتز العناصر وتصدر موجات فوق صوتية. تستقبل نفس العناصر أيضًا الأصداء، مما يكمل دورة توليد الصورة. لتطبيقات الموجات فوق الصوتية الطبية عالية الدقة، يوفر دليل محولات الطاقة بالموجات فوق الصوتية الطبية معايير اختيار مفصلة للأداء الأمثل.

ما وراء التصوير: التطبيقات العلاجية والمراقبة

بينما يهيمن التصوير على المناقشة، فإن المستشعرات الكهروضغطية محورية أيضًا في العلاج والمراقبة:

1. الموجات فوق الصوتية المركزة عالية الكثافة (HIFU)

تركز محولات الطاقة الكهروضغطية طاقة الموجات فوق الصوتية لاستئصال الأورام دون تدخل جراحي. تستخدم في سرطان البروستاتا وأورام الكبد والأورام الليفية الرحمية. يوضح محول التجميل HJ-2804 المتخصص لدينا الهندسة الدقيقة المطلوبة للتطبيقات الطبية.

2. الأدوات الجراحية بالموجات فوق الصوتية

تستخدم أدوات مثل المباضع التوافقية التشغيل الكهروضغطي للقطع والتخثر الدقيق. تستفيد هذه الأدوات من نفس المبادئ الموجودة في محولات اللحام بالموجات فوق الصوتية ولكنها محسنة للاستخدام الطبي.

3. أجهزة مراقبة الصحة القابلة للارتداء

تتتبع الأفلام الكهروضغطية المرنة أنماط التنفس ومعدل ضربات القلب وحركة المفاصل. يتم تكييف مبادئ الاستشعار بالموجات فوق الصوتية الدقيق للمراقبة الفسيولوجية المستمرة.

4. أنظمة توصيل الأدوية

تتحكم المضخات الدقيقة التي تعمل بواسطة سيراميك البيزو في إطلاق الدواء في الأنظمة القابلة للزرع. تتطلب هذه الأنظمة نفس مستوى الدقة الموجود في مستشعرات الكشف عن الفقاعات لمراقبة السوائل الطبية.

تطبيقات الاستشعار الطبي المتقدمة

تستفيد الرعاية الصحية الحديثة من تقنيات استشعار الموجات فوق الصوتية المختلفة لتحسين رعاية المرضى:

قياس التدفق في الأجهزة الطبية

تستخدم أنظمة مراقبة التدفق الطبي تقنية قياس التدفق بالموجات فوق الصوتية المشابهة لـ محول قياس التدفق HJ-2112/1M الصناعي لدينا، ولكن مع متطلبات التوافق الحيوي والدقة الطبية. تتيح هذه المستشعرات مراقبة دقيقة لتدفق الدم وأحجام التنفس ومعدلات توصيل الدواء.

الكشف عن الفقاعات لسلامة المرضى

تعتبر مستشعرات الكشف عن الفقاعات بالغة الأهمية في العلاج الوريدي، حيث تمنع الانسداد الهوائي من خلال مراقبة خطوط السوائل. تعمل هذه المستشعرات الطبية الكهروضغطية بترددات محسنة لمواد الأنابيب الطبية مع الحفاظ على الحساسية للكشف عن الفقاعات الدقيقة التي قد تشكل مخاطر على المرضى.

اعتبارات المواد للتطبيقات الطبية

تتطلب الأجهزة الكهروضغطية الطبية مواد متخصصة ذات توافق حيوي معزز. تم تصميم مواد السيراميك الكهروضغطية لدينا لتلبية معايير الأجهزة الطبية الصارمة، بما في ذلك:

• شهادة USP Class VI للتوافق الحيوي
• تركيبات منخفضة الرصاص وخالية من الرصاص للسلامة
• أداء مستقر في بيئات التعقيم
• توافق الختم المحكم للأجهزة القابلة للزرع

نظرة مستقبلية: الجيل القادم من البيزو في الرعاية الصحية

يستكشف الباحثون الآن المواد النانوية الكهروضغطية، والسيراميك القابل للامتصاص الحيوي، والمركبات الهجينة لإنشاء الجيل القادم من المستشعرات والمشغلات الطبية. تشمل التطبيقات التي تلوح في الأفق الدعامات الذكية، ورقع الموجات فوق الصوتية المدمجة حيويًا، وأدوات التشخيص المستقلة.

يتيح دمج الذكاء الاصطناعي مع تقنية محول الموجات فوق الصوتية الطبي التشخيص الآلي وأنظمة دعم القرار في الوقت الفعلي. تبني هذه التطورات على المبادئ الأساسية التي تمت تغطيتها في دليل محولات الطاقة بالموجات فوق الصوتية PZT.

الخلاصة

لقد أعادت المستشعرات الطبية الكهروضغطية، وخاصة محولات الطاقة بالموجات فوق الصوتية، تعريف ما هو ممكن في التشخيص والعلاج. مع تقدم علم المواد، ستستمر هذه التقنيات في توسيع حدود الرعاية الصحية، من المستشفيات إلى أنظمة المراقبة المنزلية.

تتطلب الهندسة الدقيقة المطلوبة للتطبيقات الطبية مواد وعمليات تصنيع عالية الجودة. من محولات التكهف بالموجات فوق الصوتية المستخدمة في التطبيقات العلاجية إلى أنظمة التصوير المتطورة، تواصل التكنولوجيا الكهروضغطية دفع الابتكار الطبي.
