قياس المسافة بدقة باستخدام أجهزة الاستشعار بالموجات فوق الصوتية: نصائح للدقة
تلعب أجهزة الاستشعار بالموجات فوق الصوتية، المعروفة على نطاق واسع باسم أجهزة استشعار المسافة بالموجات فوق الصوتية أو أجهزة تحديد المدى بالموجات فوق الصوتية، دورًا حاسمًا في تطبيقات القياس الدقيق عبر صناعات مثل الروبوتات والأتمتة والسيارات والمراقبة الصناعية. يعد تحقيق دقة عالية باستخدام هذه المستشعرات أمرًا ضروريًا للأداء الموثوق. في هذا الدليل الشامل، سنغطي العوامل الحاسمة وأفضل الممارسات لزيادة الدقة باستخدام أجهزة استشعار المسافة بالموجات فوق الصوتية.
فهم كيفية عمل أجهزة استشعار المسافة بالموجات فوق الصوتية

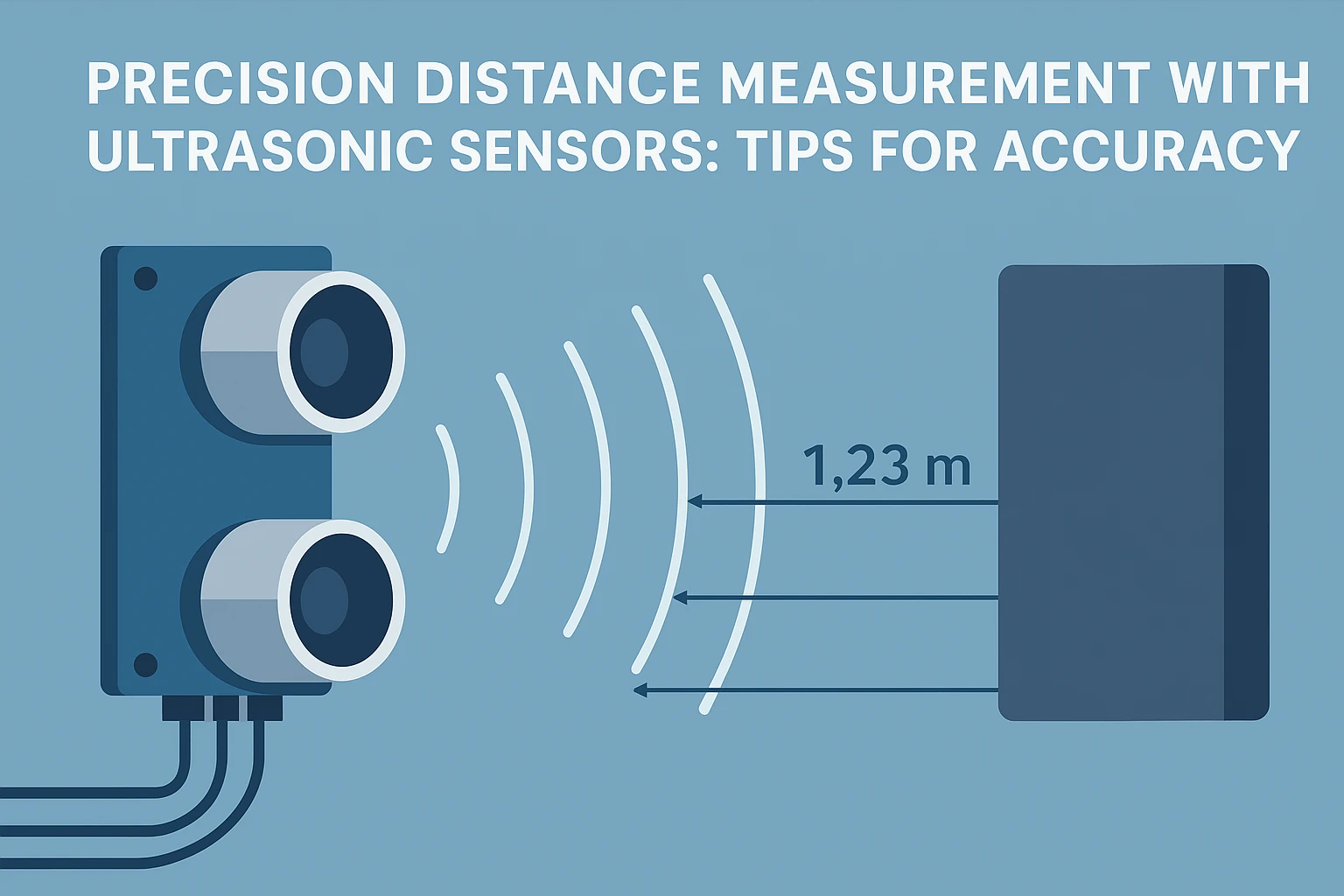

تعمل أجهزة تحديد المدى بالموجات فوق الصوتية عن طريق إصدار موجات صوتية عالية التردد وقياس الوقت الذي تستغرقه هذه الموجات للارتداد من جسم ما. يتم تحويل هذا الوقت بعد ذلك إلى مسافة باستخدام سرعة الصوت. تعتمد القياسات الدقيقة على عدة متغيرات، بما في ذلك درجة الحرارة والرطوبة وخصائص الجسم.
تعتمد التكنولوجيا الأساسية وراء هذه المستشعرات على محولات كهرضغطية عالية الجودة تولد وتستقبل موجات فوق صوتية بدقة استثنائية.

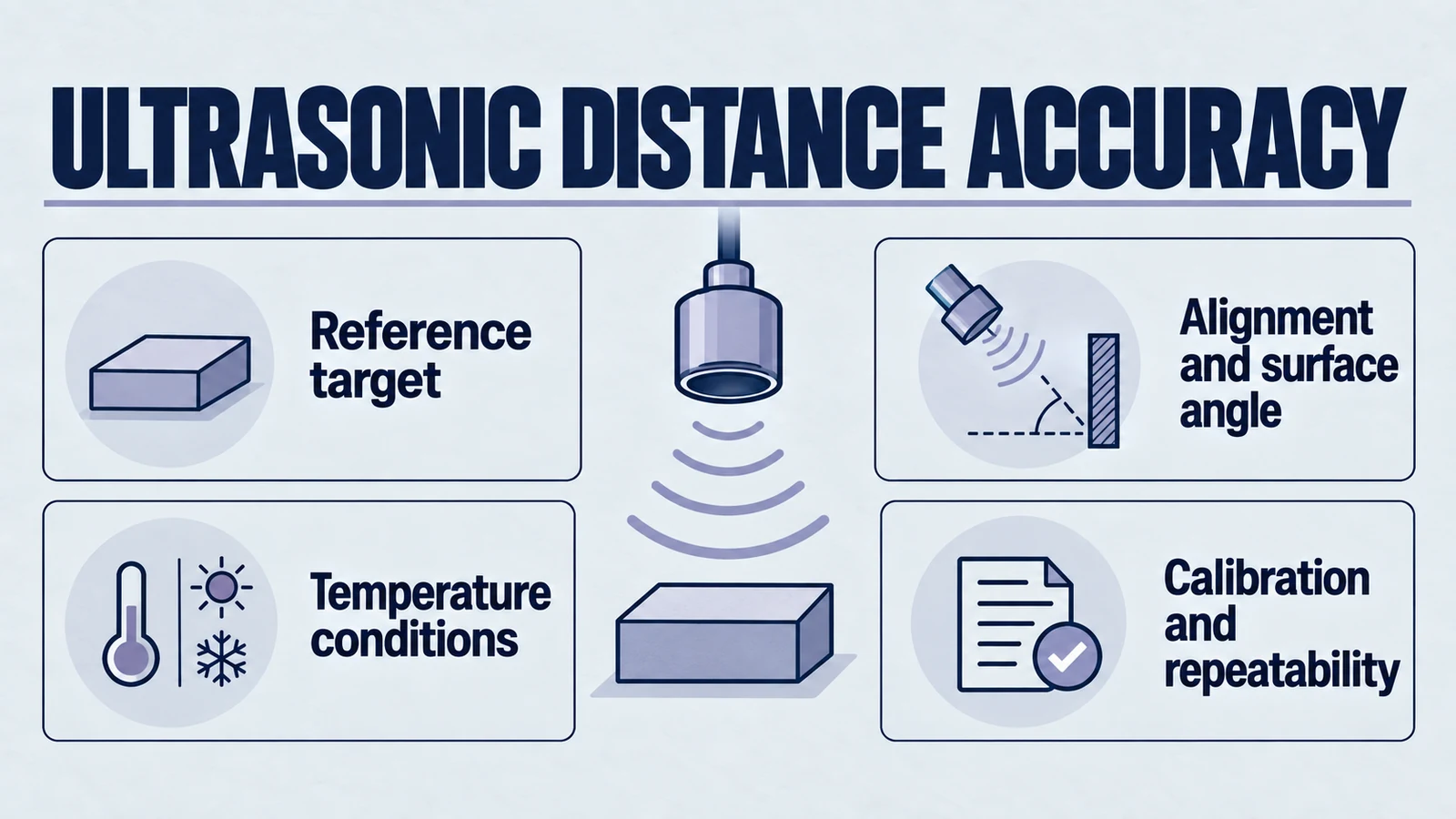

العوامل الرئيسية المؤثرة على دقة القياس
1. درجة الحرارة والرطوبة
تؤثر درجة الحرارة على سرعة الصوت، حيث يزيد الهواء الأكثر دفئًا من السرعة، مما يؤدي إلى مسافات مقاسة أقصر. وبالمثل، تزيد الرطوبة العالية قليلاً من سرعة الصوت. لضمان الدقة، تتطلب أجهزة استشعار المسافة بالموجات فوق الصوتية غالبًا تعويضًا لدرجة الحرارة والرطوبة.
2. خصائص السطح
تؤثر الانعكاسية والملمس وشكل السطح المستهدف بشكل كبير على دقة أجهزة الاستشعار بالموجات فوق الصوتية. تنتج الأسطح الصلبة والمسطحة والعاكسة قراءات موثوقة، بينما يمكن أن تسبب الأسطح الناعمة أو غير المستوية أو الماصة أخطاء في القياس بسبب أصداء ضعيفة أو مشتتة.
3. وضع المستشعر
يؤثر المحاذاة والوضع بشكل كبير على دقة القياسات بالموجات فوق الصوتية. يضمن وضع المستشعر المناسب مسارات موجات صوتية واضحة وغير معاقة وعودة صدى متسقة. يمكن أن يؤدي عدم المحاذاة إلى عدم الدقة بسبب الانعكاسات غير المباشرة.
أفضل الممارسات لتعزيز الدقة
1. اختيار المستشعر الأمثل
يعد اختيار مستشعر المسافة بالموجات فوق الصوتية المناسب لتطبيقك أمرًا بالغ الأهمية. ضع في اعتبارك نطاق المستشعر والتردد وزاوية الشعاع. توفر المستشعرات ذات التردد العالي دقة أكبر ولكن نطاقًا أقصر، بينما يمكن للترددات المنخفضة قياس مسافات أطول ولكن بدقة أقل.
للتطبيقات الصناعية التي تتطلب دقة عالية، ضع في اعتبارك محول الصوت KQ-112KH الذي يوفر أداءً ممتازًا في بيئات مختلفة. للتطبيقات تحت الماء، يوفر محول تحت الماء HJ200KH-P قدرات موثوقة لقياس المسافة.
2. المعايرة والتعويض البيئي
تضمن المعايرة المنتظمة الدقة بمرور الوقت، مع مراعاة التغييرات في أداء المستشعر والظروف البيئية. قم بتنفيذ خوارزميات تعويض درجة الحرارة والرطوبة للحفاظ على قراءات مستقرة ودقيقة في ظروف بيئية مختلفة.
3. التركيب والمحاذاة المناسبين
قم بتركيب أجهزة الاستشعار بالموجات فوق الصوتية بشكل آمن ومحاذاة بدقة نحو الهدف المقاس. تأكد من الحد الأدنى من العوائق وحافظ على المسافات الموصى بها بين أجهزة الاستشعار لمنع التداخل المتبادل.
4. تقنيات معالجة الإشارات
استخدم تقنيات معالجة الإشارات المتقدمة مثل المتوسط والتصفية وخوارزميات الكشف عن الصدى. يمكن لهذه الطرق تقليل ضوضاء القياس بشكل كبير وتحسين الدقة وضمان قراءات مستقرة حتى في البيئات الصعبة.
المزالق الشائعة وكيفية تجنبها
1. التداخل الصوتي
يمكن أن تواجه أجهزة الاستشعار بالموجات فوق الصوتية تداخلاً من أجهزة الموجات فوق الصوتية الأخرى أو الضوضاء المحيطة. قم بتنفيذ التدريع أو استخدم أجهزة استشعار ذات قدرات تصفية متقدمة للتخفيف من هذه المشكلة.
2. المنطقة الميتة
يحتوي كل مستشعر بالموجات فوق الصوتية على حد أدنى لنطاق الكشف يُعرف بالمنطقة الميتة. قد لا يتم قياس الأشياء القريبة جدًا من المستشعر بدقة. التزم دائمًا بالمسافات الدنيا الموصى بها لتجنب عدم الدقة.
3. فقدان الصدى أو انعكاس المسارات المتعددة
يمكن للأسطح غير المنتظمة تشتيت الموجات الصوتية، مما يتسبب في فقدان الصدى أو أصداء متعددة. استخدم أهدافًا مسطحة وعاكسة أو نفذ خوارزميات خاصة للتعامل مع انعكاسات المسارات المتعددة بفعالية.
دراسات الحالة: تطبيقات العالم الحقيقي
- ملاحة الروبوتات: تمكن أجهزة استشعار المسافة بالموجات فوق الصوتية عالية الدقة الروبوتات من التنقل بدقة في البيئات المعقدة وتجنب العقبات.
- الأتمتة الصناعية: يضمن قياس المسافة الموثوق عمليات فعالة وآمنة، مثل التعامل الدقيق مع المواد أو تحديد المواقع باستخدام محولات من الدرجة الصناعية.
- أنظمة السيارات: أجهزة الاستشعار بالموجات فوق الصوتية جزء لا يتجزأ من أنظمة المساعدة في ركن السيارة، حيث تؤثر الدقة بشكل مباشر على سلامة المستخدم وتشغيل السيارة.
أفكار نهائية
يتطلب تعظيم الدقة باستخدام أجهزة استشعار المسافة بالموجات فوق الصوتية اهتمامًا دقيقًا باختيار المستشعر والمعايرة والعوامل البيئية وممارسات التركيب. من خلال فهم هذه الجوانب الحاسمة وتنفيذ أفضل الممارسات، يمكن للمهندسين والفنيين تعزيز موثوقية وأداء قياسات جهاز تحديد المدى بالموجات فوق الصوتية بشكل كبير، مما يضمن النجاح في التطبيقات التي تعتمد على الدقة.
لمزيد من الأفكار حول تقنية الموجات فوق الصوتية، استكشف دليلنا حول أجهزة استشعار المستوى بالموجات فوق الصوتية للخزانات الصناعية أو تعرف على محولات PZT بالموجات فوق الصوتية وتطبيقاتها.
