شرح محولات الطاقة بالموجات فوق الصوتية: نظرة عميقة في مبادئ العمل والتطبيقات الرئيسية

مقدمة: القوة غير المرئية للصوت عالي التردد

في عالمنا الحديث، نحن محاطون بتقنيات تعتمد على قوى غير مرئية. من موجات الراديو التي تحمل اتصالاتنا إلى المجالات المغناطيسية التي تشغل محركاتنا الكهربائية، أصبحت هذه الطاقات غير المرئية جزءاً لا يتجزأ من حياتنا اليومية. ومن بين أقوى هذه الطاقات وأكثرها تنوعاً الموجات فوق الصوتية - وهي موجات صوتية تهتز بترددات تتجاوز بكثير نطاق السمع البشري.

تسمح لنا هذه الطاقة الصوتية عالية التردد بأداء مهام غير عادية: تصور حياة جديدة تتطور في الرحم، وضمان السلامة الهيكلية المطلقة لمكون طائرة حرج، وتحقيق مستوى من النظافة المجهرية المستحيلة بوسائل أخرى. في قلب كل واحدة من هذه الأعاجيب التكنولوجية يوجد جهاز واحد لا غنى عنه: محول الطاقة بالموجات فوق الصوتية.

محول الطاقة بالموجات فوق الصوتية هو جهاز يحول ببراعة شكلاً من أشكال الطاقة إلى شكل آخر. وتحديداً، يحول الطاقة الكهربائية إلى موجات صوتية عالية التردد (موجات فوق صوتية)، وبنفس القدر من الأهمية، يحول الموجات الصوتية العائدة مرة أخرى إلى إشارات كهربائية. هذه القدرة المزدوجة على "التحدث" و "الاستماع" بلغة الموجات فوق الصوتية هي ما يجعله أداة قوية للغاية.

المبدأ الفيزيائي الأنيق الذي يتيح هذا التحول الملحوظ هو التأثير الكهرضغطي، وهي خاصية متأصلة في بعض المواد المتقدمة مثل سيراميك PZT (تيتانات زركونات الرصاص) التي نتخصص فيها. هذه الظاهرة الفريدة هي التي تعمل كسلف تكنولوجي مشترك لمجموعة واسعة ومتباينة ظاهرياً من التطبيقات عالية التقنية.

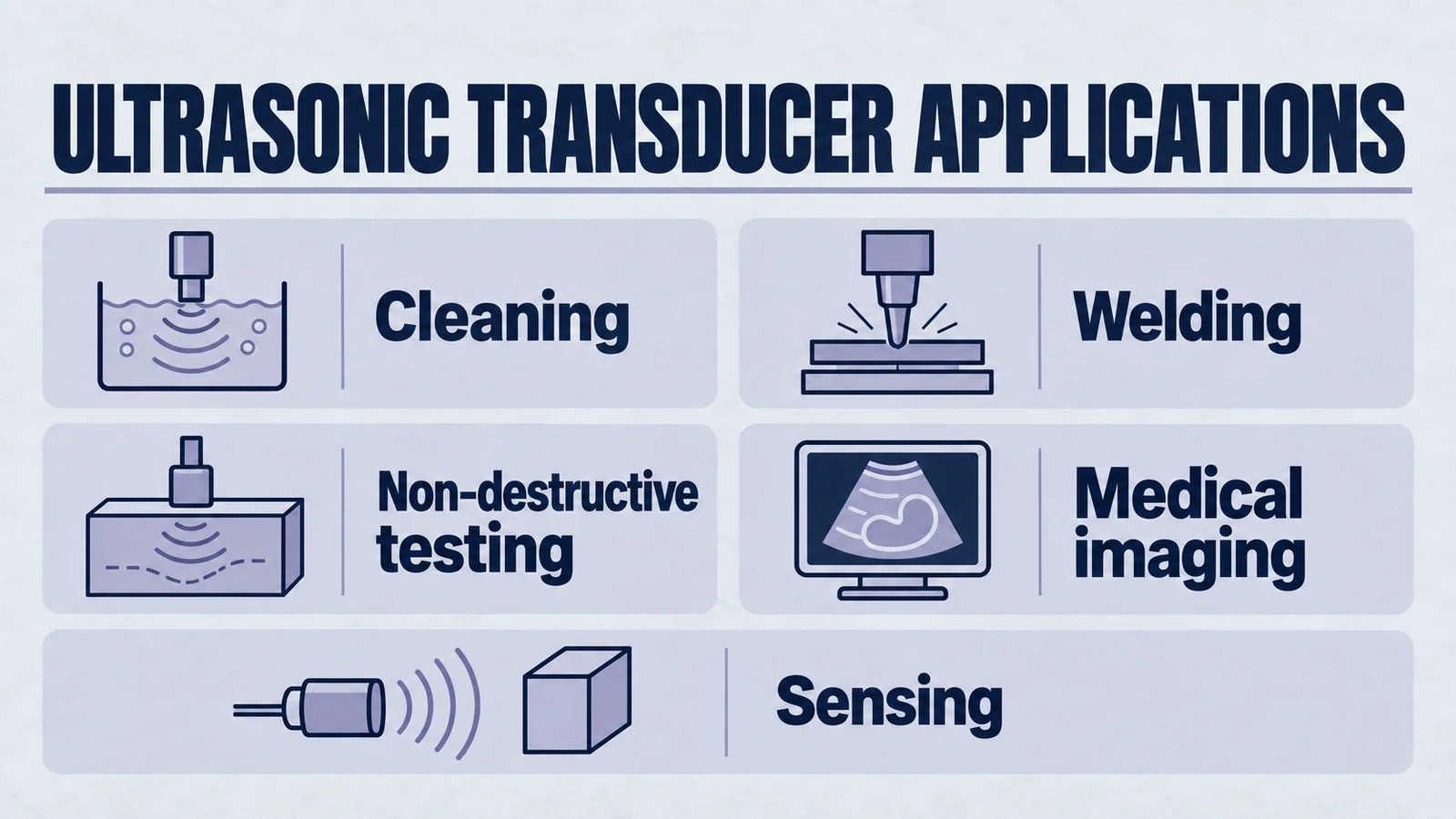

يستكشف هذا الدليل الشامل تقنية محولات الطاقة بالموجات فوق الصوتية عبر ثلاثة تطبيقات رئيسية: أنظمة التنظيف الصناعي، و أجهزة التصوير الطبي، و معدات الاختبار غير المدمر.

كيف تعمل محولات الطاقة بالموجات فوق الصوتية: العلم وراء التكنولوجيا

لتقدير تطبيقات محولات الطاقة بالموجات فوق الصوتية حقاً، يجب على المرء أولاً فهم التفاعل المعقد للفيزياء وعلم المواد الذي يحكم عملها. المحول ليس مجرد مكون؛ إنه نظام صوتي متكامل للغاية حيث يتم هندسة كل عنصر بدقة لتوليد الموجات الصوتية والتحكم فيها واستقبالها بدقة استثنائية.

المبدأ الكهرضغطي: تحويل الطاقة على المستوى البلوري

يكمن السحر وراء معظم محولات الطاقة بالموجات فوق الصوتية الحديثة في ظاهرة تعرف باسم التأثير الكهرضغطي. بعبارات بسيطة، الكهرباء الضغطية هي قدرة بعض المواد البلورية على توليد شحنة كهربائية استجابة للإجهاد الميكانيكي المطبق. عندما تضغط أو تضغط على بلورة كهرضغطية، فإنها تنتج جهداً - وهذا هو التأثير الكهرضغطي المباشر.

بشكل حاسم، هذه العملية قابلة للعكس تماماً. عندما يتم تطبيق مجال كهربائي على نفس المادة، فإنها تغير شكلها مادياً - تتوسع أو تتقلص قليلاً. هذا هو التأثير الكهرضغطي العكسي، وهذه الخاصية هي التي تسمح لـ محول الطاقة بالموجات فوق الصوتية بتوليد موجات صوتية. من خلال تطبيق جهد تيار متردد (AC) سريع التذبذب، تضطر المادة الكهرضغطية للاهتزاز بتردد عالٍ، مما يخلق موجات فوق صوتية قوية وموجهة.

في حين أن بعض البلورات الطبيعية تظهر هذه الخاصية، فإن الغالبية العظمى من محولات الطاقة بالموجات فوق الصوتية عالية الأداء تعتمد اليوم على سيراميك مركب خصيصاً. من بين هذه المواد، تعد تيتانات زركونات الرصاص (PZT) المادة الأكثر استخداماً نظراً لخصائصها الكهرضغطية القوية والقدرة على هندستها لخصائص أداء محددة.

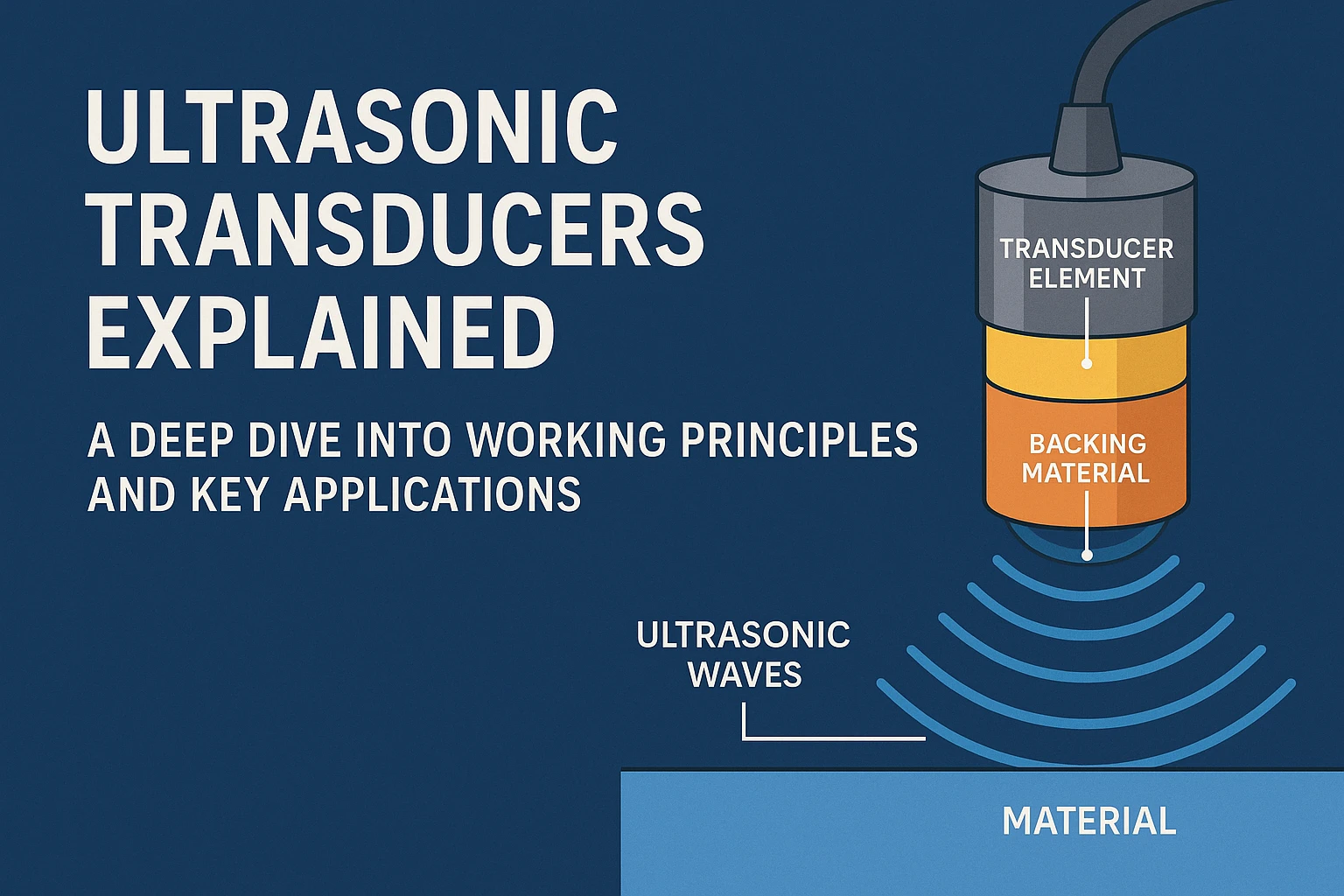

تشريح محول الطاقة بالموجات فوق الصوتية: المكونات الأساسية

يعد محول الطاقة بالموجات فوق الصوتية عالي الأداء تجميعاً متطوراً للمواد، يلعب كل منها دوراً حاسماً في تشكيل الموجة الصوتية النهائية. يكشف فهم هذا التشريح كيف يتم تحسين المحول لتطبيقات محددة، من التنظيف الدقيق إلى التصوير الطبي.

العنصر النشط

هذا هو قلب محول الطاقة بالموجات فوق الصوتية - سيراميك PZT الكهرضغطي أو البلورة التي تقوم بتحويل الطاقة. يتم تشكيل سمك هذا العنصر بدقة ليساوي نصف الطول الموجي لتردد الصوت المطلوب، مما يسمح له بالاهتزاز بكفاءة أكبر عند تردد الرنين الطبيعي وزيادة طاقة الخرج.

مادة الدعم

يتم ربط مادة كثيفة وعالية التوهين مباشرة بالجزء الخلفي من العنصر النشط، وغالباً ما تكون خليطاً من مسحوق التنغستن والإيبوكسي. يمتص هذا المكون الطاقة الصوتية التي تشع للخلف من البلورة ويخمد اهتزاز البلورة بسرعة بعد إثارة النبض الكهربائي، مما يخلق نبضات قصيرة ومحددة جيداً ضرورية للتطبيقات عالية الدقة.

طبقة المطابقة ولوحة التآكل

تعمل طبقات المطابقة المطبقة على الوجه الأمامي لـ محول الطاقة بالموجات فوق الصوتية كجسور صوتية. تتمتع بلورات PZT بمقاومة صوتية عالية جداً، بينما تتمتع مواد الاختبار بمقاومة أقل بكثير. تقلل طبقات المطابقة من الانعكاس وتزيد من نقل الطاقة إلى الهدف، مما يحسن بشكل كبير حساسية وكفاءة المحول.

التردد والأداء: مقايضات هندسية حرجة

أحد أكثر المفاهيم الأساسية في تطبيقات محولات الطاقة بالموجات فوق الصوتية هو العلاقة بين التردد والدقة وعمق الاختراق. يمثل اختيار تردد المحول مقايضة هندسية حرجة:

التطبيق 1: أنظمة التنظيف بالموجات فوق الصوتية الصناعية

بينما غالباً ما ترتبط الموجات فوق الصوتية بالتصوير، فإن أحد أقوى تطبيقاتها الصناعية هو التنظيف. يمكن لـ أنظمة التنظيف بالموجات فوق الصوتية إزالة الملوثات الأكثر عنداً من الأجزاء المعقدة، وتحقيق مستويات من النظافة لا يمكن تحقيقها بالفرك اليدوي أو المذيبات الكيميائية وحدها. يكمن السر في ظاهرة تسمى التكهف الصوتي.

علم التنظيف بالموجات فوق الصوتية: التكهف الصوتي

يتم دفع عملية التنظيف في أنظمة محولات الطاقة بالموجات فوق الصوتية بواسطة التكهف الصوتي - التكوين السريع والانهيار العنيف لملايين الفقاعات المجهرية في السائل. تتكشف هذه العملية في ميكروثانية:

1. يتم تنشيط محول تنظيف بالموجات فوق الصوتية صناعي مرتبط بخزان من الفولاذ المقاوم للصدأ
2. يهتز بترددات تتراوح بين 20 كيلوهرتز و 40 كيلوهرتز للتطبيقات الصناعية
3. يخلق الاهتزاز الشديد موجات ضغط عالية ومنخفضة متناوبة عبر سائل التنظيف
4. خلال مراحل الضغط المنخفض، تتشكل فقاعات مجهرية مملوءة بالفراغ
5. في مراحل الضغط العالي اللاحقة، تنهار هذه الفقاعات بطاقة لا تصدق
6. يطلق كل انفجار داخلي موجات صدمة صغيرة قوية تفجر الملوثات من الأسطح

تحسين أداء التنظيف بالموجات فوق الصوتية

تعتمد فعالية أنظمة التنظيف بالموجات فوق الصوتية بشكل كبير على هندسة المحول وموضعه:

يمكن ربط محولات الطاقة بالموجات فوق الصوتية بشكل دائم بالخزانات أو استخدام تكوينات قابلة للغمر لتحديث الأنظمة الحالية. يمنع الوضع الاستراتيجي تداخل الحطام ويضمن تغطية تنظيف موحدة.

التطبيق 2: أنظمة التصوير الطبي بالموجات فوق الصوتية

لعل التطبيق الأكثر شهرة لـ محولات الطاقة بالموجات فوق الصوتية هو في التصوير الطبي وتخطيط الصدى. توفر هذه الأنظمة طرقاً آمنة وفي الوقت الفعلي وخالية من الإشعاع لتصور الأعضاء الداخلية ومراقبة تطور الجنين وتقييم تدفق الدم، مما يجعلها أدوات تشخيصية لا تقدر بثمن في الطب الحديث.

مبادئ الموجات فوق الصوتية الطبية: من الموجات الصوتية إلى الصور

تعمل محولات الطاقة بالموجات فوق الصوتية الطبية وفقاً لمبدأ النبض والصدى، على غرار السونار البحري ولكن تم تصميمها خصيصاً لتصوير جسم الإنسان:

1. يتم وضع مسبار المحول على الجلد باستخدام هلام مائي كوسيط صوتي
2. يصدر المسبار نبضات موجات فوق صوتية قصيرة وموجهة عالية التردد (عادة 2-20 ميجاهرتز)
3. تواجه الموجات الصوتية حدوداً بين أنواع الأنسجة المختلفة وتنعكس كأصداء
4. تكتشف نفس العناصر الكهرضغطية الأصداء العائدة، وتحول الضغط الميكانيكي إلى إشارات كهربائية
5. تنشئ أنظمة المعالجة المتقدمة صوراً في الوقت الفعلي من آلاف دورات النبض والصدى في الثانية

مصفوفات المحولات الطبية الحديثة

المسابير الطبية الحديثة عبارة عن مصفوفات محولات طاقة بالموجات فوق الصوتية متطورة تحتوي على 128 إلى 512 عنصر كهرضغطي فردي مرتبة جنباً إلى جنب. تتيح بنية المصفوفة هذه تشكيل الشعاع الإلكتروني دون حركة المسبار المادية:

التطبيقات العلاجية ما بعد التصوير

تمتد تطبيقات محولات الطاقة بالموجات فوق الصوتية في الطب إلى ما هو أبعد من التصوير التشخيصي إلى التدخلات العلاجية:

تفتيت الحصى: تولد محولات الطاقة بالموجات فوق الصوتية عالية الطاقة موجات صدمة مركزة تسحق حصوات الكلى إلى شظايا يمكن تمريرها، مما يوفر بدائل غير جراحية للإجراءات الجراحية.

الموجات فوق الصوتية المركزة عالية الكثافة (HIFU): تقوم الحزم فوق الصوتية عالية الطاقة المركزة بدقة بتسخين وتدمير الأنسجة المريضة، بما في ذلك الأورام السرطانية، بدقة جراحية ولكن بدون شقوق.

التطبيق 3: الاختبار غير المدمر (NDT) وضمان الجودة

في الصناعات الحيوية مثل الطيران وتوليد الطاقة والنفط والغاز، الفشل الهيكلي ليس خياراً. توفر محولات NDT بالموجات فوق الصوتية قدرات أساسية لفحص المكونات بحثاً عن عيوب داخلية دون التسبب في ضرر، مما يوفر خط دفاع حاسم ضد الإخفاقات الكارثية.

أساسيات الاختبار بالموجات فوق الصوتية

تكتشف محولات الطاقة بالموجات فوق الصوتية في NDT الانقطاعات الداخلية مثل الشقوق والفراغات والمسامية والشوائب، مع إجراء قياسات دقيقة للسمك لمراقبة التآكل أو التعرية. تكشف منهجية النبض والصدى عن أعماق العيوب الدقيقة عندما تنعكس الموجات الصوتية عن الانقطاعات الداخلية.

أنواع محولات NDT المتخصصة

تتطلب تطبيقات NDT تكوينات محولات طاقة بالموجات فوق الصوتية متخصصة مختلفة:

• محولات الاتصال: مسابير قوية لعمليات التفتيش ذات الشعاع المستقيم وقياسات السمك
• محولات الشعاع الزاوي: تستخدم مع أوتاد لـ تطبيقات فحص اللحام بزوايا محددة
• محولات الغمر: وحدات محكمة الغلق لفحوصات حمامات المياه الآلية مع حزم مركزة
• محولات المصفوفة المرحلية: مصفوفات متعددة العناصر تنشئ صوراً مقطعية مفصلة

اعتمدت NDT الحديثة تقنيات التصوير الطبي، باستخدام محولات طاقة بالموجات فوق الصوتية ذات المصفوفة المرحلية مع عناصر متعددة لمسح الحزم إلكترونياً وإنشاء صور مفصلة للمكونات، مما يزيد بشكل كبير من سرعة الفحص وموثوقيته.

تحليل مقارن لتطبيقات محولات الطاقة بالموجات فوق الصوتية

مجال التطبيق	الآلية الأساسية	نطاق التردد	الفوائد الأساسية
التنظيف بالموجات فوق الصوتية	التكهف الصوتي	20 كيلوهرتز - 80 كيلوهرتز	تنظيف عالي الدقة وغير كاشط
التصوير الطبي	تصوير النبض والصدى	2 ميجاهرتز - 20 ميجاهرتز	تصور في الوقت الفعلي وغير جراحي
الاختبار غير المدمر	تحليل انعكاس العيوب	0.1 ميجاهرتز - 15 ميجاهرتز	الكشف عن العيوب الداخلية دون ضرر

توضح هذه المقارنة التنوع الملحوظ لـ محولات الطاقة بالموجات فوق الصوتية. يتطلب كل تطبيق عناصر كهرضغطية متخصصة مصممة لتلبية المتطلبات الصوتية الفريدة، من فقاعات التنظيف المجهرية إلى الكشف عن العيوب عميقة الاختراق.

Yujie Piezo: شريكك في ابتكار محولات الطاقة بالموجات فوق الصوتية

عبر التنظيف الصناعي والتشخيص الطبي والاختبار غير المدمر، يعتمد أداء محول الطاقة بالموجات فوق الصوتية بشكل أساسي على جودة ودقة العناصر الكهرضغطية الأساسية. تبدأ قوة كل خزان تنظيف، ووضوح كل صورة طبية، وموثوقية كل فحص NDT بالهيكل البلوري لـ سيراميك PZT داخل المحول.

بصفتنا شريكاً موثوقاً به في تصنيع المعدات الأصلية (OEM)، توفر Yujie Piezo قلوباً عالية الأداء لأنظمة الموجات فوق الصوتية المتقدمة. تضمن خبرتنا في علم المواد والتصنيع الدقيق أن كل عنصر PZT يوفر الخصائص الصوتية الدقيقة المطلوبة للابتكار في تطبيقات محولات الطاقة بالموجات فوق الصوتية.

سواء كنت تطور مسابير طبية من الجيل التالي، أو ماسحات ضوئية NDT آلية، أو أنظمة تنظيف صناعية عالية الكفاءة، فإن أداء منتجك يبدأ بقلوب كهرضغطية عالية الجودة. اتصل بفريقنا الهندسي لمناقشة خصائص المواد المحددة وتصميمات المكونات لابتكاراتك في محولات الطاقة بالموجات فوق الصوتية.

الخاتمة: مستقبل تكنولوجيا محولات الطاقة بالموجات فوق الصوتية

من الفيزياء الأنيقة لـ التأثير الكهرضغطي إلى تأثيره التحويلي على التكنولوجيا الحديثة، يمثل محول الطاقة بالموجات فوق الصوتية قمة براعة الهندسة البشرية. تسخر هذه الأجهزة المتطورة الصوت عالي التردد لتنظيف وتصور وحماية عالمنا بطرق لم يكن من الممكن تصورها من قبل.

يستمر الابتكار في التقدم مع محولات طاقة بالموجات فوق الصوتية مرنة وقابلة للارتداء تعد بمراقبة صحية مستمرة وتقنيات فحص أكثر تكاملاً. مع تكشف هذا المستقبل، سيستمر الطلب على أداء أعلى ودقة أكبر وموثوقية لا تتزعزع في النمو. في القلب سيبقى القلب الرنان لكل نظام - المحول الكهرضغطي، الذي يشكل بهدوء وقوة مشهدنا التكنولوجي.

هل أنت مستعد لدمج تقنية محولات الطاقة بالموجات فوق الصوتية في ابتكارك التالي؟ استكشف مجموعتنا الشاملة من المكونات الكهرضغطية و اتصل بخبرائنا الفنيين لمناقشة متطلبات تطبيقك المحددة.
