حصاد الطاقة الكهروضغطية: تحويل الطاقة الميكانيكية إلى طاقة كهربائية
في عالم اليوم المترابط والغني بأجهزة الاستشعار، يتزايد الطلب على الأجهزة ذاتية الطاقة بسرعة. يبرز حصاد الطاقة الكهروضغطية كواحد من أكثر الطرق كفاءة لتحويل الاهتزازات الميكانيكية إلى طاقة كهربائية قابلة للاستخدام. لا تقلل هذه التكنولوجيا من الاعتماد على البطاريات فحسب، بل تتيح أيضًا التشغيل المستدام والخالي من الصيانة لعقود، مما يجعلها مثالية لـ شبكات استشعار إنترنت الأشياء وأنظمة المراقبة عن بعد.
ما هو حصاد الطاقة الكهروضغطية؟
حصاد الطاقة الكهروضغطية هو عملية التقاط الطاقة الميكانيكية المحيطة - مثل الاهتزازات أو تغيرات الضغط أو التأثيرات الميكانيكية - وتحويلها إلى طاقة كهربائية باستخدام مواد كهروضغطية. يتيح مصدر الطاقة المتجددة هذا التشغيل المستقل للأجهزة الإلكترونية منخفضة الطاقة دون استبدال البطارية لسنوات أو حتى عقود.
تستفيد التكنولوجيا من التأثير الكهروضغطي، حيث تولد مواد بلورية معينة شحنة كهربائية عند تعرضها للإجهاد الميكانيكي. تشمل المواد الكهروضغطية الشائعة المستخدمة في حصاد الطاقة سيراميك تيتانات زركونات الرصاص (PZT)، وبوليمرات فلوريد البولي فينيل (PVDF)، والبدائل الناشئة الخالية من الرصاص.
كيف يعمل حصاد الطاقة الكهروضغطية

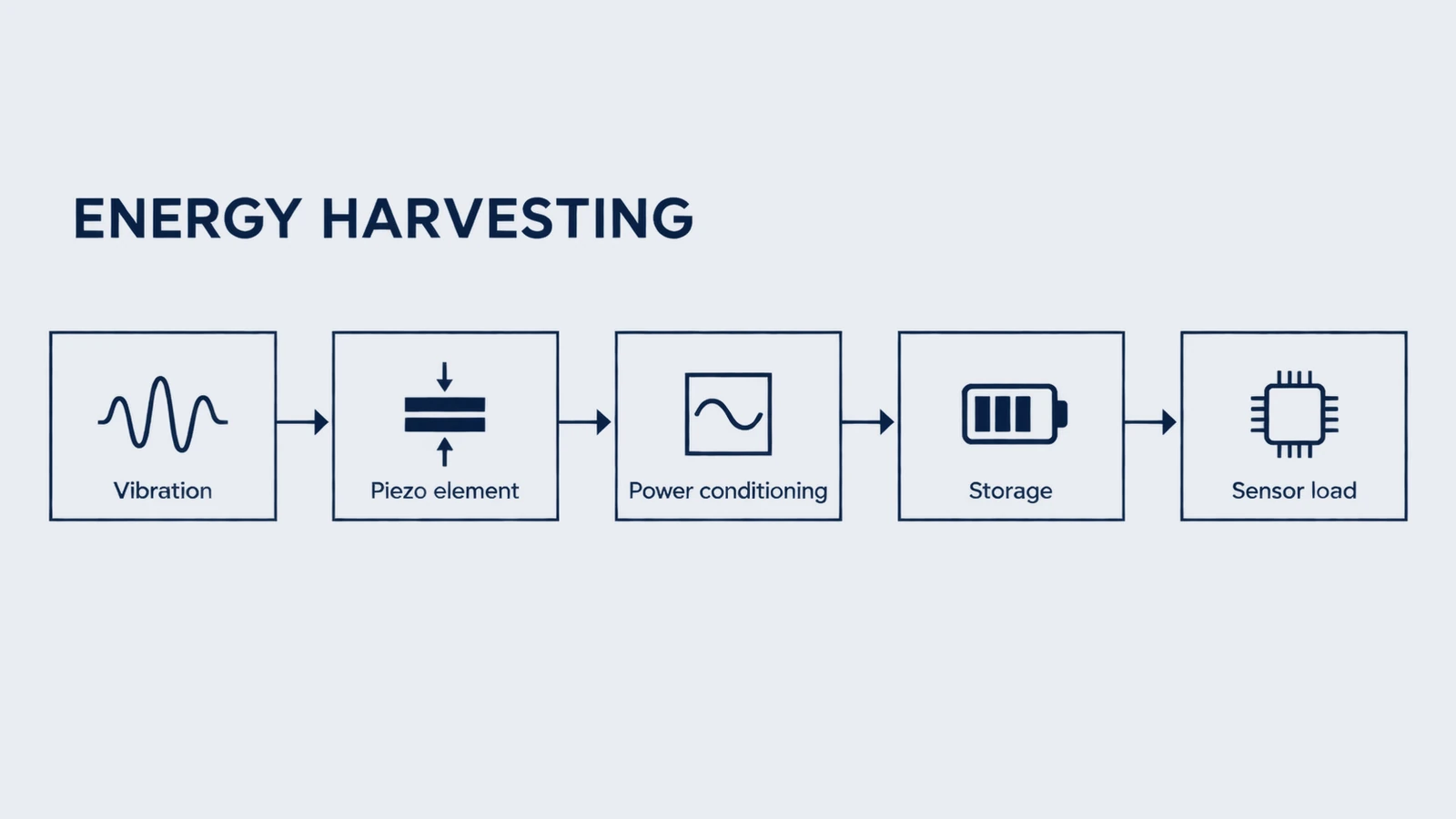

يتكون نظام حصاد الطاقة الكهروضغطية الكامل من عدة مكونات رئيسية تعمل معًا لتحويل الاهتزازات المحيطة إلى طاقة كهربائية قابلة للاستخدام:
1. الإدخال الميكانيكي والتقاط الطاقة
تخلق الاهتزازات أو الحركات الخارجية إجهادًا ميكانيكيًا في المادة الكهروضغطية. يجب تصميم الهيكل الميكانيكي للحاصد للاقتران بكفاءة مع مصدر الاهتزاز. تعمل مطابقة التردد الرنيني بين الحاصد ومصدر الاهتزاز على تحسين كفاءة التقاط الطاقة بشكل كبير - أحيانًا بمقدار 10 أضعاف أو أكثر مقارنة بالتشغيل خارج الرنين.
2. توليد الإشارات الكهربائية
بسبب التأثير الكهروضغطي، يولد التشوه الميكانيكي جهدًا متناوبًا عبر أقطاب المادة. تعتمد سعة الجهد على عدة عوامل بما في ذلك ثابت الشحنة الكهروضغطية (d₃₃)، والإجهاد المطبق، وسمك المادة. تتراوح مخرجات الجهد النموذجية من بضعة فولتات إلى أكثر من 100 فولت حسب التصميم.
3. تقويم التيار المتردد إلى تيار مستمر
يجب تحويل الجهد المتردد الناتج عن العنصر الكهروضغطي إلى تيار مستمر للاستخدام العملي. تُستخدم مقومات الجسر الكامل بشكل شائع، على الرغم من أنها تقدم انخفاضًا في الجهد (عادةً 0.6-1.4 فولت). يمكن لدوائر التقويم المتقدمة مثل التبديل المتزامن للحصاد على المحث (SSHI) أو المقومات النشطة تحسين كفاءة التحويل بنسبة 200-400% مقارنة بجسور الصمام الثنائي القياسية.
4. تخزين الطاقة وإدارتها
يتم تخزين طاقة التيار المستمر المقومة في مكثفات أو بطاريات قابلة لإعادة الشحن. غالبًا ما تُفضل المكثفات الفائقة ذات التسرب المنخفض للغاية للتشغيل الخالي من الصيانة. تنظم الدوائر المتكاملة لإدارة الطاقة مستويات الجهد وتنفذ خوارزميات تتبع نقطة الطاقة القصوى (MPPT) لتحسين استخراج الطاقة في ظل ظروف اهتزاز متفاوتة.
5. تشغيل الحمل
تشغل الطاقة المخزنة الأجهزة منخفضة الطاقة مثل عقد الاستشعار اللاسلكية، أو أجهزة إرسال الترددات اللاسلكية، أو المتحكمات الدقيقة التي تعمل في أوضاع طاقة منخفضة للغاية. يمكن للأنظمة الحديثة دعم التشغيل بدورة العمل حيث تستيقظ أجهزة الاستشعار بشكل دوري، وتأخذ القياسات، وتنقل البيانات، وتعود إلى وضع السكون.
المواد الكهروضغطية لحصاد الطاقة
يعد اختيار المواد أمرًا بالغ الأهمية لتحسين أداء حصاد الطاقة. تتطلب التطبيقات المختلفة خصائص مواد مختلفة:
سيراميك PZT (تيتانات زركونات الرصاص)
توفر مواد PZT أعلى معاملات اقتران كهروميكانيكية (k₃₃ تصل إلى 0.75) وثوابت شحنة كهروضغطية (d₃₃ عادةً 300-600 بيكوكولوم/نيوتن)، مما يجعلها مثالية لحصاد الطاقة عالي الكفاءة. تم تحسين مكونات قرص PZT و عناصر الحلقة لدينا لتطبيقات حصاد الطاقة.
بوليمرات PVDF
تتفوق أفلام فلوريد البولي فينيل (PVDF) المرنة في التطبيقات التي تتطلب تشوهات كبيرة أو تركيبات متوافقة. بينما توفر كثافة طاقة أقل من PZT، فإن مرونة PVDF تجعلها مثالية للتطبيقات القابلة للارتداء وحصاد الطاقة من الحركة البشرية أو تكامل المنسوجات.
بدائل خالية من الرصاص
تدفع اللوائح البيئية تطوير مواد كهروضغطية خالية من الرصاص مثل نيوبات الصوديوم والبوتاسيوم (KNN) وتيتانات زركونات الكالسيوم والباريوم (BCZT). بينما لا يزال الأداء متخلفًا عن PZT، تستمر الأبحاث الجارية في تضييق هذه الفجوة، خاصة لتطبيقات كثافة الطاقة المتوسطة.
تطبيقات حصاد الطاقة الكهروضغطية
المراقبة الصناعية والصيانة التنبؤية
تشغل الحاصدات الكهروضغطية أجهزة استشعار الاهتزاز على الآلات الدوارة، مما يتيح مراقبة الحالة المستمرة دون صيانة البطارية. يوفر حصاد الطاقة من اهتزازات الماكينة 0.1-10 ميلي واط من الطاقة - وهو ما يكفي لـ أنظمة الاستشعار اللاسلكية التي تراقب صحة المحمل، وتكشف عن الحالات الشاذة، وتتنبأ بالفشل قبل حدوثه.
تستخدم أنظمة مراقبة الصحة الهيكلية في الجسور والمباني حصاد الطاقة الكهروضغطية لتشغيل شبكات الاستشعار الموزعة التي تكشف عن الشقوق والتآكل والتدهور الهيكلي. يزيل التثبيت في المواقع النائية أو التي يصعب الوصول إليها تكلفة استبدال البطارية الباهظة.
إنترنت الأشياء والبنية التحتية للمدن الذكية
تعتمد ثورة إنترنت الأشياء على عقد استشعار ذاتية الطاقة. تتيح حاصدات الطاقة الكهروضغطية:
- المراقبة البيئية: أجهزة استشعار درجة الحرارة والرطوبة وجودة الهواء تعمل بالاهتزازات المحيطة
- المباني الذكية: تحسين التدفئة والتهوية وتكييف الهواء من خلال أجهزة استشعار الإشغال والبيئة ذاتية الطاقة
- مراقبة حركة المرور: تشغل الحاصدات المدمجة في الطريق أنظمة الكشف عن المركبات وعدها
- تتبع الأصول: مراقبة الحاويات والشحنات للتطبيقات اللوجستية
الإلكترونيات الطبية والقابلة للارتداء
يمكن للزرعات الطبية مثل أجهزة تنظيم ضربات القلب حصاد الطاقة من نبضات القلب وحركات الجسم، مما قد يطيل عمر الجهاز من 5-10 سنوات إلى عقود. تحصد أجهزة مراقبة الصحة القابلة للارتداء الطاقة من المشي أو الجري أو الأنشطة الأخرى لتكملة عمر البطارية.
توضح النماذج الأولية البحثية توليد طاقة من 1-5 ميلي واط من حركة المشي - وهو ما يكفي للعديد من أجهزة الاستشعار القابلة للارتداء وأجهزة مراقبة الصحة. يتماشى هذا مع خبرتنا في المكونات الكهروضغطية الطبية.
السيارات والنقل
يمكن لأنظمة مراقبة ضغط الإطارات (TPMS) حصاد الطاقة من اهتزازات الإطارات وتشوهاتها أثناء القيادة. تشمل تطبيقات السكك الحديدية الحاصدات المثبتة على المسار والتي تشغل أنظمة الإشارات وشبكات الاستشعار من القطارات المارة.
الإلكترونيات الاستهلاكية
تولد بلاط الأرضيات والممرات ذات العناصر الكهروضغطية المدمجة الطاقة من حركة السير. يمكن أن تكون لوحات المفاتيح وأجهزة التحكم عن بعد خالية من البطاريات، وتعمل بالكامل عن طريق الضغط على الأزرار والتشغيل الميكانيكي.
اعتبارات التصميم لأنظمة حصاد الطاقة
ضبط الرنين ومطابقة التردد
يحدث أقصى استخراج للطاقة عندما يتطابق التردد الطبيعي للحاصد مع تردد الاهتزاز السائد للبيئة. تستخدم الحاصدات القابلة للضبط كتل اختبار قابلة للتعديل أو نوابض مغناطيسية للتكيف مع ظروف التردد المتغيرة. تتراوح ترددات الاهتزاز المحيطة النموذجية من 10-200 هرتز، مع اهتزاز الآلات الصناعية غالبًا عند 30-60 هرتز.
مطابقة المعاوقة
يجب أن تتطابق المعاوقة الكهربائية للعنصر الكهروضغطي مع معاوقة الحمل لتحقيق أقصى نقل للطاقة. تنفذ دوائر إدارة الطاقة خوارزميات مطابقة المعاوقة التي تتكيف مع ظروف الاهتزاز المتغيرة ومتطلبات الحمل.
تحسين كفاءة الدائرة
يقدم كل مكون في سلسلة حصاد الطاقة خسائر. تعد المقومات عالية الكفاءة، والمنظمات ذات التيار الساكن المنخفض، وعناصر التخزين ذات التسرب المنخفض للغاية ضرورية. تتراوح كفاءة النظام من الإدخال الميكانيكي إلى الإخراج الكهربائي القابل للاستخدام عادةً من 10-40%، مع تحقيق الدوائر المتقدمة 60% أو أعلى.
مقاييس الأداء وخرج الطاقة
تولد حاصدات الطاقة الكهروضغطية مستويات طاقة تتراوح من ميكروواط إلى ميلي واط اعتمادًا على سعة الاهتزاز والتردد:
- اهتزاز منخفض (0.1g، 10 هرتز): 10-100 ميكروواط — مناسب لأجهزة الاستشعار منخفضة الطاقة للغاية مع فترات نوم طويلة
- اهتزاز متوسط (0.5g، 50 هرتز): 100-500 ميكروواط — يشغل معظم عقد الاستشعار اللاسلكية مع نقل دوري
- اهتزاز عالي (1-2g، 100 هرتز): 1-10 ميلي واط — يتيح الاستشعار المستمر مع نقل البيانات المتكرر
- أحداث التأثير/النبض: ذروة الطاقة في نطاق 10-100 ميلي واط لفترات وجيزة
تستهلك المتحكمات الدقيقة وأجهزة الإرسال والاستقبال اللاسلكية الحديثة منخفضة الطاقة للغاية ما لا يقل عن 1-2 ميكرو أمبير في وضع السكون و10-20 مللي أمبير أثناء النقل النشط، مما يجعلها مناسبة تمامًا لتطبيقات حصاد الطاقة.
المزايا والتحديات
المزايا الرئيسية
- تشغيل بدون بطارية: يزيل تكاليف الاستبدال والنفايات البيئية من البطاريات التي يمكن التخلص منها
- مدمج ومتين: تشغيل الحالة الصلبة مع عدم وجود أجزاء متحركة بخلاف كتلة الاختبار
- عمر طويل: يمكن للأنظمة المصممة بشكل صحيح أن تعمل لأكثر من 20 عامًا دون صيانة
- قابل للتطوير: من حاصدات MEMS الدقيقة إلى منشآت الهندسة المدنية الكبيرة
- الاستدامة البيئية: مصدر طاقة متجدد مع الحد الأدنى من التأثير البيئي
التحديات الفنية
- قيود كثافة الطاقة: تناسب مستويات طاقة الإخراج الإلكترونيات منخفضة الطاقة ولكن لا يمكنها تشغيل الأجهزة عالية الاستهلاك
- الاعتماد على التردد: تتطلب الحاصدات الرنانة ضيقة النطاق ترددات اهتزاز مستقرة
- تعقيد التثبيت: يعد الوضع الأمثل والاقتران الميكانيكي أمرًا بالغ الأهمية للأداء
- التكلفة الأولية: تكاليف أولية أعلى مقارنة بالبطاريات، على الرغم من أن تكاليف دورة الحياة غالبًا ما تكون أقل
- الحساسية البيئية: تؤثر تغيرات درجة الحرارة على تردد الرنين وخصائص المواد
الاتجاهات المستقبلية والابتكارات
تستمر الأبحاث في تعزيز قدرات حصاد الطاقة الكهروضغطية من خلال عدة اتجاهات واعدة:
- الحاصدات غير الخطية: تشغيل واسع النطاق باستخدام ديناميكيات غير خطية وتفاعلات مغناطيسية
- الأنظمة الهجينة: الجمع بين آليات الحصاد الكهروضغطية والكهرومغناطيسية والكهروستاتيكية
- المواد النانوية: معالجة المواد المتقدمة تحسين الكفاءة وخفض التكاليف
- تحسين التعلم الآلي: إدارة الطاقة القائمة على الذكاء الاصطناعي تتكيف مع أنماط الاهتزاز المعقدة
- الأجهزة المرنة والقابلة للتمدد: حاصدات متوافقة للأجهزة القابلة للارتداء والأسطح المنحنية
الخلاصة
حصاد الطاقة الكهروضغطية يمثل تقنية تحويلية تتيح توليد طاقة مستدامة وخالية من البطاريات لأنظمة الاستشعار المستقلة. مع توسع عمليات نشر إنترنت الأشياء ودفع المخاوف البيئية لمبادرات الاستدامة، ستصبح حلول حصاد الطاقة ضرورية بشكل متزايد عبر التطبيقات الصناعية والبنية التحتية والطبية والاستهلاكية.
يتطلب النجاح اهتمامًا دقيقًا باختيار المواد والتصميم الميكانيكي وضبط الرنين وتحسين الدائرة الكهربائية. تمكننا خبرتنا في المواد الكهروضغطية عالية الأداء وتصميم المحولات المخصصة من تطوير حلول حصاد طاقة مصممة خصيصًا ومحسنة لمتطلبات تطبيقات محددة.
