تعتبر السيراميك الكهرضغطية حجر الزاوية في تقنيات الاستشعار الدقيق والتشغيل وحصاد الطاقة الحديثة. من بين هذه المواد، تهيمن سيراميك PZT (تيتانات زركونات الرصاص) نظرًا لمعاملاتها الكهرضغطية العالية وقوتها الميكانيكية وقابليتها للتكيف عبر نطاقات تردد مختلفة. سيساعد هذا الدليل المهندسين والمصممين ومحترفي التوريد على فهم الأنواع المختلفة لمواد PZT وكيفية اختيار السيراميك الكهرضغطي المناسب لتطبيقك.
ما هي السيراميك الكهرضغطية؟
السيراميك الكهرضغطية هي مواد هندسية تولد شحنة كهربائية تحت الضغط الميكانيكي (التأثير الكهرضغطي المباشر) وتتشوه تحت مجال كهربائي (التأثير الكهرضغطي العكسي). يتم استخدامها على نطاق واسع في أجهزة الاستشعار، والمشغلات، ومحولات الطاقة بالموجات فوق الصوتية، وحاصدات الطاقة.
سيراميك PZT هي السيراميك الكهرضغطي الأكثر استخدامًا بسبب:
- ثوابت كهرضغطية عالية
- نطاق درجة حرارة تشغيل واسع
- خصائص عازلة وميكانيكية قابلة للضبط
- إنتاج ضخم فعال من حيث التكلفة
فهم أنواع PZT
يمكن تصنيف مواد PZT بناءً على تركيبها وخصائصها لتناسب تطبيقات محددة. تشمل أنواع PZT الشائعة:
1. PZT اللين (حساسية عالية):
- معاملات كهرضغطية وثوابت عزل عالية
- مناسب لـ أجهزة الاستشعار والمشغلات منخفضة الطاقة
- خسائر عازلة أعلى وعوامل جودة ميكانيكية أقل
2. PZT الصلب (طاقة عالية):
- معاملات كهرضغطية أقل ولكن عوامل جودة ميكانيكية عالية
- خسائر عازلة منخفضة
- مناسب لـ الموجات فوق الصوتية عالية الطاقة، والمشغلات، ومحولات الطاقة التي تتطلب الاستقرار في ظل ظروف القيادة العالية
3. تركيبات PZT المخصصة:
تسمح التعديلات في التطعيم والتركيب بتخصيص الخصائص لمتطلبات التردد ودرجة الحرارة والميكانيكية المحددة.
تعكس تسميات مواد PZT الشائعة مثل PZT-4 و PZT-5 و PZT-8 والرموز الخاصة بالشركة المصنعة خصائصها المتغيرة. على سبيل المثال:
- PZT-5 (PZT لين): حساسية أعلى، تستخدم عادة في تطبيقات الاستشعار.
- PZT-8 (PZT صلب): حساسية أقل ولكن استقرار عالٍ، مثالي لـ التنظيف بالموجات فوق الصوتية ومحولات اللحام.
الخصائص الرئيسية التي يجب مراعاتها عند اختيار مادة PZT
عند إجراء اختيار مادة PZT لتطبيقك، ضع في اعتبارك:
- ثابت الشحنة الكهرضغطية (d33): يشير إلى قدرة المادة على تحويل الطاقة الميكانيكية إلى طاقة كهربائية.
- عامل الاقتران (k): يعكس كفاءة تحويل الطاقة.
- عامل الجودة الميكانيكية (Qm): يعد Qm الأعلى أمرًا بالغ الأهمية للتطبيقات عالية الطاقة لتقليل فقد الطاقة.
- درجة حرارة كوري (Tc): تحدد الحد الأقصى لدرجة حرارة تشغيل المادة.
- ثابت العزل الكهربائي: يؤثر على السعة ومطابقة المعاوقة للجهاز.
يساعدك فهم هذه المعلمات على تحقيق التوازن بين الحساسية والاستقرار التشغيلي ومعالجة الطاقة بناءً على تطبيقك المحدد. اعرف المزيد عن الثوابت الكهرضغطية وأهميتها.

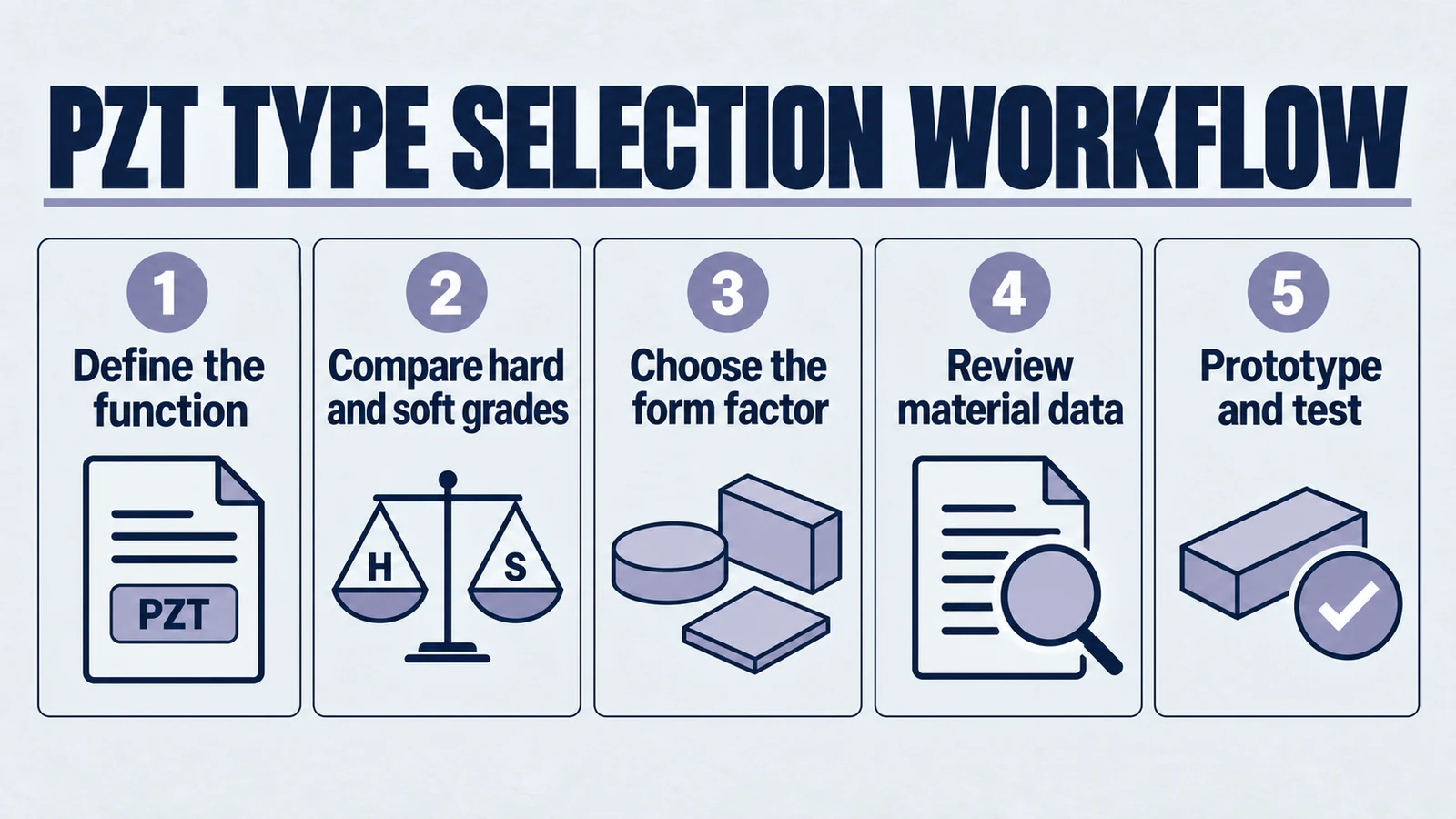

كيفية اختيار السيراميك الكهرضغطي المناسب لتطبيقك
1. حدد متطلبات تطبيقك:
- هل هو مستشعر أم مشغل أم محول طاقة؟
- نطاق تردد التشغيل؟
- الإزاحة أو الحساسية المطلوبة؟
- بيئة العمل (درجة الحرارة، الرطوبة، الضغوط الميكانيكية)؟
2. طابق نوع PZT مع احتياجاتك:
- PZT اللين: لحساسية عالية في أجهزة الاستشعار الطبية والمشغلات منخفضة الطاقة.
- PZT الصلب: لـ تطبيقات الموجات فوق الصوتية عالية الطاقة، أو حصاد الطاقة، أو المشغلات التي تتطلب الاستقرار في ظل ظروف القيادة العالية.
3. ضع في اعتبارك عامل الشكل:
توفر يوجي مواد PZT بأشكال مختلفة:
- أقراص وحلقات لمحولات الطاقة بالموجات فوق الصوتية
- أنابيب للتنظير الداخلي وأجهزة استشعار التدفق
- لوحات وهندسات مخصصة لتصميمات مشغلات محددة
4. استشر أوراق البيانات الفنية:
اطلب أوراق البيانات الفنية ومنحنيات الأداء لمطابقة خصائص PZT بدقة مع متطلبات نظامك.
5. النموذج الأولي والاختبار:
حتى مع الاختيار النظري، فإن النماذج الأولية ضرورية لضبط أداء نظامك. يمكن لـ يوجي تقديم عينات من مكونات PZT لتقييمك.
أمثلة لاختيار PZT الخاصة بالتطبيق
أجهزة التجميل والعناية الشخصية
بالنسبة لـ أجهزة التجميل بالموجات فوق الصوتية، تفضل مواد PZT اللينة لعلاجات البشرة اللطيفة وامتصاص المنتج المحسن. تستخدم محولات العناية بالبشرة 1 ميجا هرتز الخاصة بنا PZT بتركيبة خاصة للأداء الأمثل.
تطبيقات التنظيف الصناعي
تتفوق سيراميك PZT الصلبة في أنظمة التنظيف الصناعي حيث يكون خرج الطاقة العالي والمتانة ضروريين. توضح محولات التنظيف عالية الطاقة فعالية مواد PZT الصلبة المختارة بشكل صحيح.
التطبيقات الصوتية وتحت الماء
تتطلب التطبيقات البحرية وتحت الماء مواد PZT ذات استقرار ممتاز تحت الضغط. تم تصميم محولات الطاقة الصوتية الخاصة بنا بتركيبات PZT متخصصة للبيئات القاسية.
لماذا تختار يوجي لاحتياجاتك من السيراميك الكهرضغطي؟
مع أكثر من 20 عامًا من الخبرة في تصنيع PZT، تقدم يوجي:
- مجموعة واسعة من مواد السيراميك الكهرضغطية لاحتياجات التطبيقات المختلفة
- تركيبات مواد مخصصة لمتطلبات تردد وميكانيكية محددة
- مراقبة جودة متسقة لضمان الموثوقية في أنظمتك
- دعم فني لمساعدتك في اختيار مادة PZT والنماذج الأولية
إذا كنت تطور مستشعرًا أو مشغلًا أو جهازًا بالموجات فوق الصوتية وتحتاج إلى سيراميك PZT موثوق، اتصل بنا لمناقشة متطلباتك وطلب عرض أسعار.
ضمان الجودة والاختبار
يعد فهم كيفية اختبار وقياس المواد الكهرضغطية أمرًا بالغ الأهمية لضمان الأداء الأمثل. تضمن بروتوكولات الاختبار الشاملة لدينا خصائص مواد متسقة وموثوقية طويلة الأجل في تطبيقاتك.
الخلاصة
يعد اختيار مادة السيراميك الكهرضغطي المناسبة أمرًا بالغ الأهمية لنجاح منتجك. من خلال فهم أنواع مواد PZT وخصائصها، يمكنك تحسين جهازك للأداء والاستقرار وفعالية التكلفة.
استكشف مواد PZT من يوجي اليوم وانقل مشاريعك إلى المستوى التالي باستخدام تقنية كهرضغطية دقيقة. للحصول على إرشادات محددة حول اختيار المواد، استشر دليل اختيار الموردين الخاص بنا لضمان اتخاذ الخيار الأفضل لتطبيقك.
