الدليل النهائي لاختيار مورد سيراميك PZT

الفريق الهندسي في YJ Piezo
مراجعة فنية بواسطة فريق YJ Piezo بيزو الهندسي
2,035 كلمة
11 دقيقة قراءة
مورد السيراميك PZTالمواد الكهرضغطيةاختيار الموردينعلم المواد

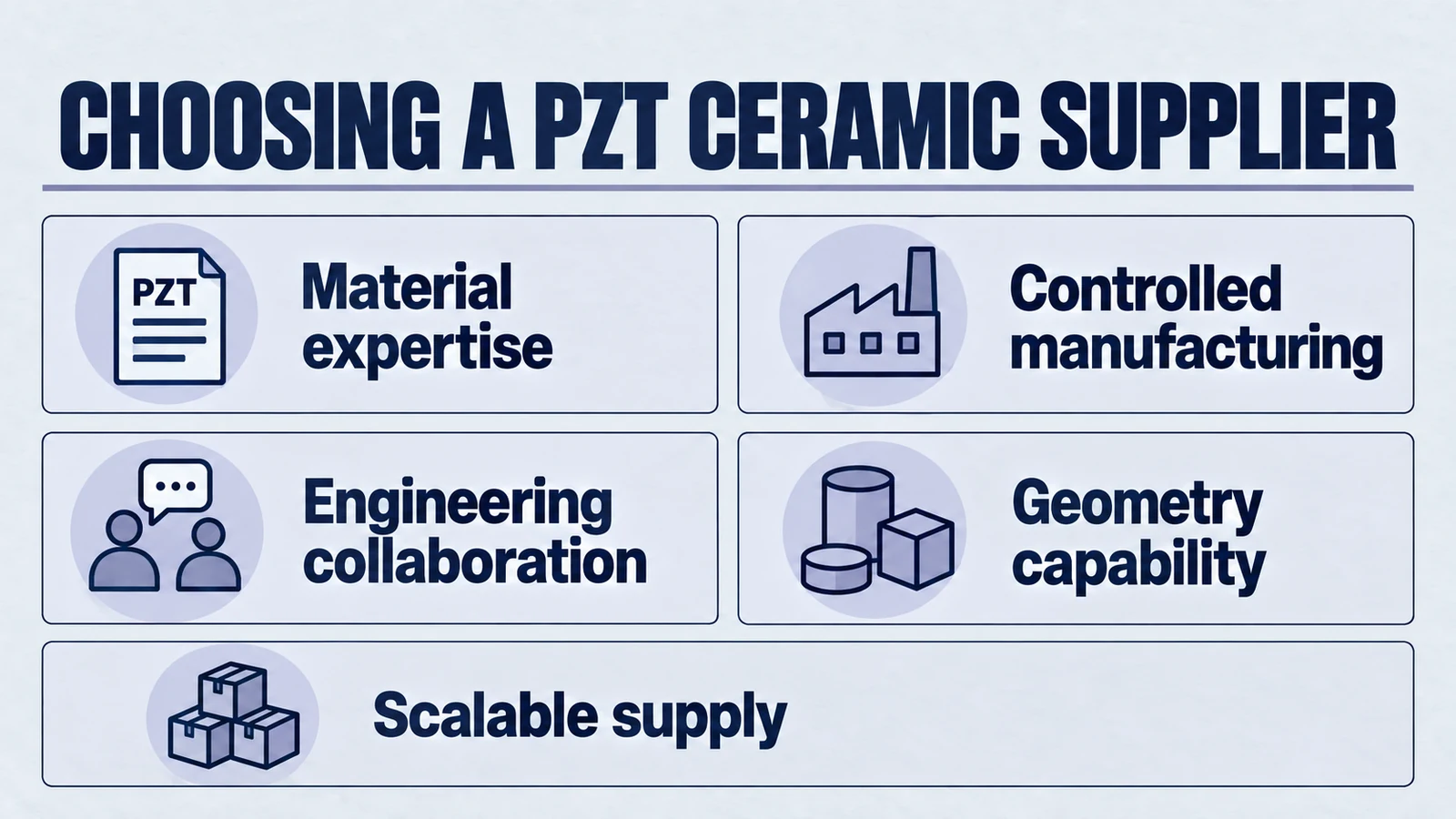

رسم بياني: اختيار مورد سيراميك pzt. الخبرة المادية؛ التصنيع الخاضع للرقابة التعاون الهندسي؛ القدرة الهندسية. إمدادات قابلة للتطوير.

الخبرة المادية · التصنيع الخاضع للرقابة · التعاون الهندسي · القدرة الهندسية · العرض القابل للتطوير

الدليل النهائي لاختيار مورد سيراميك PZT

مقدمة: القوة الكامنة وراء الدقة - لماذا يعد مورد سيراميك PZT الخاص بك هو شريكك الأكثر أهمية

في عالم التكنولوجيا المتقدمة، بدءًا من أجهزة التصوير الطبي المتعلقة بالسلامة وأنظمة التوجيه الفضائية عالية الموثوقية وحتى حاقنات الوقود المعقدة التي تعمل على تحسين أداء السيارات، توجد تقنية تمكين أساسية غالبًا ما تكون غير مرئية ولكنها ضرورية بشكل أساسي: السيراميك الكهرضغطي. في قلب هذه التقنية يوجد تيتانات زركون الرصاص، أو PZT، وهي مادة سيراميكية عالية الأداء تتمتع بقدرة رائعة على تحويل الطاقة الميكانيكية إلى إشارات كهربائية، وعلى العكس من ذلك، الطاقة الكهربائية إلى حركة ميكانيكية دقيقة.

هذه القدرة المزدوجة، المعروفة باسم التأثير الكهرضغطي، تجعل من PZT المحرك لعدد لا يحصى من الابتكارات الحديثة. ومع ذلك، فإن أداء وموثوقية وعمر أي جهاز متطور يعتمد على هذا التأثير يكون محدودًا بشكل أساسي بجودة مكونات PZT. هذا الواقع يرفع عملية اختيار مورد سيراميك PZT من مهمة شراء بسيطة إلى قرار استراتيجي عالي الموثوقية.

يمكن أن يؤدي المكون الرديء إلى فشل النظام، وعمليات سحب مكلفة، وضرر لا يمكن إصلاحه لسمعة العلامة التجارية. وعلى العكس من ذلك، يمكن للمكون عالي الجودة والمصمم بدقة من مورد واسع المعرفة أن يفتح مستويات جديدة من الأداء والموثوقية. تم تصميم هذا الدليل لتزويد المهندسين وعلماء البحث والتطوير والمشترين الفنيين بإطار عمل شامل لفهم تقنية PZT وتقييم موردي سيراميك PZT.

فك تشفير سيراميك PZT: أساس لنجاح التطبيق

إن الفهم العميق للمادة نفسها هو الخطوة الأولى نحو اتخاذ قرار مستنير للمورد. PZT ليست مادة متجانسة؛ يمكن ضبط خصائصه بدقة وتخصيصها لتطبيقات محددة. يعد استيعاب العلوم الأساسية والاختلافات الحاسمة بين أنواع المواد أمرًا ضروريًا لأي مهندس أو مصمم يهدف إلى نجاح التطبيق.

ما هو PZT؟ من الصيغة الكيميائية إلى الهيكل البلوري

تيتانات زركونات الرصاص هو مركب غير عضوي بالصيغة الكيميائية PbZrO₃-PbTiO₃. إنها مادة خزفية تشكل، عند حرقها، بنية بلورية بيروفسكايت. يتكون هذا الهيكل من أيون معدني صغير رباعي التكافؤ (تيتانيوم أو زركونيوم) داخل شبكة من أيونات معدنية كبيرة ثنائية التكافؤ (رصاص). تم رسم نظام المحلول الصلب ومخطط الأطوار لـ PZT لأول مرة في معهد طوكيو للتكنولوجيا حوالي عام 1952، بينما قاد Bernard Jaffe في المكتب الوطني الأمريكي للمعايير تطبيقاته الكهروضغطية عام 1954. مثل PZT قفزة كبيرة إلى الأمام عن سلفه، تيتانات الباريوم (BaTiO₃).

السمة المميزة لـ PZT هي كهرضغطية، والتي تظهر بطريقتين:

  • التأثير الكهرضغطي المباشر: عندما تتعرض المادة لضغط ميكانيكي أو تشوه، فإنها تولد شحنة كهربائية أو جهدًا كهربائيًا. وهذا يجعلها مادة مثالية لأجهزة الاستشعار.
  • التأثير الكهرضغطي العكسي: عند تطبيق مجال كهربائي خارجي على المادة، يتغير شكلها فعليًا، أو تتوسع أو تتقلص. هذه الخاصية هي أساس المشغلات والتحكم الدقيق في الحركة.

التمييز الحاسم: سيراميك PZT "اللين" مقابل "الصلب"

ليست كل PZT متساوية. لا يشير المصطلحان "ناعم" و"صلب" إلى الخواص الميكانيكية للسيراميك، بل إلى حركة ثنائيات القطب الكهربائية داخل بنية مجاله. يعد هذا التمييز أحد أهم المفاهيم في اختيار مادة PZT، حيث أنه يحدد بشكل مباشر مدى ملاءمة المادة لتطبيق معين.

PZT اللين (نوع المستشعر)

يتميز سيراميك PZT اللين ببنية مجال حيث يمكن إعادة توجيه ثنائيات الأقطاب الكهربائية بسهولة أكبر. ينتج عن ذلك مواد ذات معامل شحنة كهرضغطية عالي (d₃₃)، وثابت عزل كهربائي عالي، وعوامل اقتران كهروميكانيكية عالية. في الجوهر، فهي حساسة للغاية.

التطبيقات المثالية: هذه الخصائص تجعل من PZT الناعم المادة المفضلة للتطبيقات التي تتطلب حساسية عالية وقياسًا دقيقًا. يتضمن ذلك محولات الطاقة فوق الصوتية للاختبارات غير المدمرة (NDT) والتصوير التشخيصي الطبي، والسماعات المائية للصوتيات تحت الماء، وأجهزة الاستشعار لقياس التدفق أو الضغط أو الاهتزازات الدقيقة.

PZT الصلب (نوع الطاقة العالية)

يتم صياغة سيراميك PZT الصلب بمواد إشابة "تثبت" جدران المجال، مما يجعل من الصعب على ثنائيات الأقطاب الكهربائية التحرك. ينتج عن ذلك معامل شحنة كهرضغطية أقل ولكنه يوفر مزايا مهمة أخرى: عامل جودة ميكانيكية أعلى بكثير (Qₘ)، وخسائر عزل وميكانيكية أقل، واستقرار ممتاز تحت الضغط الكهربائي والميكانيكي العالي.

التطبيقات المثالية: تم تصميم Hard PZT للتطبيقات التي تولد طاقة فوق صوتية عالية الطاقة أو تتطلب تشغيلًا قويًا وعالي القوة. يتضمن ذلك محولات الطاقة للتنظيف بالموجات فوق الصوتية واللحام، وأجهزة عرض السونار عالية الكثافة، والمحركات القوية للآلات الصناعية.

عالم PZT: كون من التطبيقات

أدى التنوع الملحوظ في PZT، الناشئ عن خصائصه القابلة للضبط وطبيعته القوية، إلى دمجه في عدد كبير ومتزايد من التطبيقات عبر كل قطاع من قطاعات التكنولوجيا المتقدمة تقريبًا.

التطبيقات الطبية

يعتمد المجال الطبي بشكل كبير على دقة وموثوقية PZT. يعد PZT اللين أمرًا بالغ الأهمية لـ محولات التصوير بالموجات فوق الصوتيةالتشخيصية، حيث تسمح حساسيته العالية بإنشاء صور واضحة ومفصلة للأعضاء الداخلية. في التطبيقات التشغيلية، يتم استخدام PZT الصلب في أنظمة الموجات فوق الصوتية المركزة عالية الكثافة (HIFU) لاستئصال الأورام بشكل غير جراحي.

الفضاء والدفاع

في مجال الدفاع والفضاء، تعد الموثوقية في البيئات القاسية أمرًا بالغ الأهمية. يعد Hard PZT بمثابة العمود الفقري لأنظمة السونار، ويستخدم في كل من محولات الطاقة النشطة (أجهزة العرض) التي ترسل الإشارات الصوتية والسماعات المائية السلبية (أجهزة الاستقبال) التي تستمع إلى الإشارات المرتدة. ويستخدم أيضًا في أنظمة التوجيه ومسبارات العمق والتطبيقات المتقدمة.

صناعة السيارات

تحتوي السيارة الحديثة على العديد من مكونات PZT التي تعمل على تحسين الكفاءة والسلامة. تُستخدم مستشعرات PZT الناعمة كأجهزة استشعار لطرق المحرك للكشف عن الاحتراق غير الطبيعي، مما يسمح لوحدة التحكم في المحرك بضبط التوقيت للحصول على الأداء الأمثل. يتم استخدام مشغلات المكدس PZT في أنظمة حقن الوقود المتقدمة لتوفير تحكم سريع ودقيق للغاية في توصيل الوقود.

التطبيقات الصناعية

تقوم PZT بتشغيل مجموعة واسعة من العمليات الصناعية. يتم استخدام محولات الطاقة بالموجات فوق الصوتية عالية الطاقة المصنوعة من مادة PZT الصلبة للتنظيف القوي للأجزاء الصناعية ولحام المواد البلاستيكية. في مجال القياس والتصنيع، توفر مشغلات PZT إمكانات تحديد المواقع على نطاق النانو لأدوات مثل مجاهر القوة الذرية (AFM).

الصناعة تطبيق محدد نوع PZT النموذجي فائدة الأداء الرئيسية
طبي محولات التصوير بالموجات فوق الصوتية PZT لين اقتران وحساسية عالية لتصوير واضح
طبي الموجات فوق الصوتية المركزة عالية الكثافة (HIFU) PZT صلب خرج طاقة عالي، خسارة منخفضة لتوصيل الطاقة المركزة
الفضاء/الدفاع محولات السونار PZT صلب جودة ميكانيكية عالية، متانة في البيئات القاسية
السيارات مستشعرات طرق المحرك PZT لين حساسية شحنة عالية لاكتشاف الاهتزازات الدقيقة
صناعي اللحام بالموجات فوق الصوتية PZT صلب كفاءة طاقة عالية، استقرار تحت الحمل الميكانيكي العالي
استهلاكي مشعلات بيزو PZT صلب توليد جهد عالي من التأثير الميكانيكي

من المسحوق إلى الطاقة: رحلة تصنيع مكون PZT عالي الجودة

الخصائص الاستثنائية مكون PZT ليست متأصلة في المواد الخام وحدها. ويتم زراعتها بدقة من خلال عملية تصنيع معقدة ومتعددة المراحل حيث تكون الدقة والتحكم أمرًا بالغ الأهمية. يكشف فهم هذه الرحلة لماذا تعد جودة عنصر PZT انعكاسًا مباشرًا للتحكم في عملية الشركة المصنعة والقدرات الداخلية.

الخطوات التأسيسية - صياغة السيراميك

  1. المواد الخام والخلط: تبدأ العملية بمساحيق أكسيد عالية النقاء، بشكل أساسي أكسيد الرصاص وأكسيد الزركونيوم وأكسيد التيتانيوم، جنبًا إلى جنب مع مواد إشابة مختلفة تضاف لهندسة الخصائص "اللينة" أو "الصلبة" المحددة. نقاء هذه المواد الأولية أمر بالغ الأهمية؛ يمكن أن تؤثر الشوائب على الخواص الكهربائية للسيراميك النهائي وسلامته الهيكلية.
  2. التكليس (التلبيد المسبق): يتم تسخين المسحوق المختلط إلى درجة حرارة عالية (مع درجة حرارة ووقت خاصين بالتركيبة) في عملية تسمى التكليس. خلال هذه الخطوة الحاسمة، تخضع الأكاسيد الخام لتفاعل كيميائي في الحالة الصلبة لتكوين مركب PZT متعدد البلورات المطلوب. يعد التحكم السليم في درجة الحرارة والوقت أثناء التكليس أمرًا ضروريًا لتحقيق المرحلة الكيميائية الصحيحة وتوزيع حجم الجسيمات.
  3. الطحن والتحبيب: بعد التكليس، يتم طحن مسحوق PZT مرة ثانية لتفتيت التكتلات وزيادة تفاعله لمرحلة التلبيد النهائية. ثم يضاف رابط عضوي، ويتم معالجة الخليط إلى حبيبات تتدفق بحرية، عادةً من خلال التجفيف بالرش.

تشكيل المكون - التكنولوجيا السائبة مقابل متعددة الطبقات

بمجرد تحضير المسحوق، يتم تشكيله بالشكل المطلوب باستخدام إحدى طريقتين أساسيتين:

  • التصنيع بالجملة: بالنسبة للمكونات مثل الأقراص، والحلقات، والألواح، والأنابيب، يتم ضغط المسحوق المحبب في جسم "أخضر" (غير مشتعل) باستخدام مكابس هيدروليكية عالية القوة.
  • التصنيع متعدد الطبقات: للمشغلات المتقدمة التي تعمل بجهد أقل، يتم استخدام عملية أكثر تعقيدًا. يتم صب ملاط من مسحوق PZT في أشرطة "خضراء" رقيقة جدًا، وأحيانًا رقيقة مثل 20 ميكرومتر. يتم طباعة عجينة قطب كهربائي موصلة بالشاشة على كل شريط، ثم يتم تكديس المئات من هذه الطبقات بدقة، وتصفيحها تحت الضغط والحرارة، وتقطيعها إلى مكونات فردية.

إزالة المادة الرابطة وتلبيدها

بعد التشكيل، قم بإزالة المواد الرابطة العضوية باستخدام جدول زمني مؤهل وقم بتلبيد السيراميك لتكثيفه. يعتمد الجو ودرجة الحرارة والوقت والتحكم في الانكماش على التركيب والبناء؛ يجب أن تكون المعالجة متعددة الطبقات متوافقة أيضًا مع أقطابها الكهربائية الداخلية. الجسم الأخضر ليس بالفعل عبارة عن آلة فارغة ملبدة.

الإنهاء والتنشيط - من الفراغ إلى العنصر الوظيفي

  1. التصنيع الآلي: السيراميك الملبد صلب وهش للغاية. يتم الآن تشكيله بدقة لأبعاده النهائية باستخدام أدوات الماس للطحن واللف والتلميع. يجب الحفاظ على الهندسة النهائية وتشطيب السطح بتفاوتات ضيقة للغاية.
  2. الكهرباء: لتطبيق مجال كهربائي، يتم تطبيق أقطاب كهربائية موصلة (عادةً ما تكون فضية) على الأسطح المناسبة للسيراميك، غالبًا من خلال طباعة الشاشة، ثم يتم حرقها عند درجة حرارة معتدلة (باستخدام جدول مؤهل متوافق مع القطب الكهربائي والسيراميك) لضمان التصاق قوي.
  3. الاستقطاب (Poling): هذه هي خطوة "التنشيط" النهائية التي تنقل الخصائص الكهرضغطية إلى السيراميك. استخدم إجراء تلميع التيار المستمر الخاص بالصف والهندسة مع درجة الحرارة والمجال والمدة ووسط العزل المؤهل. تعتبر إجراءات الزيت الساخن أحد الأساليب؛ الأمثلة الرقمية ليست حدودًا عالمية أو عملية YJ Piezo تم التحقق منها بشكل مستقل.
  4. الفحص النهائي: الموافقة على الخصائص وطرق الاختبار وحدود القبول وخطة الفحص. يمكن إجراء بعض الفحوصات على كل جزء؛ قد تتطلب الاختبارات المدمرة والخصائص الأخرى أخذ عينات مبررة. لا يضمن الفحص الهوية الدقيقة لكل جزء.

شراكة المورد: 5 عوامل حاسمة لاختيار مورد سيراميك PZT الخاص بك

إن اختيار مورد سيراميك PZT هو قرار يمتد إلى ما هو أبعد من مقارنة الأسعار البسيطة. إنه تكوين شراكة فنية يمكن أن تؤثر بشكل كبير على أداء المنتج وموثوقيته ووقت طرحه في السوق.

العامل 1: خبرة عميقة في المواد وقدرات التخصيص

المورد الأول هو، أولاً وقبل كل شيء، خبير في علم المواد. يجب أن تتجاوز عروضهم كتالوجًا محدودًا من الأجزاء القياسية. ابحث عن مورد لديه مجموعة واسعة من المواد المحسنة للتطبيق، بما في ذلك مجموعة متنوعة من صياغات PZTالصلبة واللينة، ومواد للتطبيقات المتخصصة مثل HIFU، وحتى البدائل الخالية من الرصاص للتطبيقات الحساسة بيئيًا.

العامل 2: التصنيع المتكامل رأسياً وأنظمة الجودة القوية

كما هو مفصل في عملية التصنيع، الجودة هي نتيجة التحكم في العملية من البداية إلى النهاية. يمتلك المورد المثالي تصنيعًا متكاملًا رأسياً، حيث يؤدي جميع الخطوات الحاسمة - من صياغة المسحوق والخلط إلى الاستقطاب والاختبار النهائي - داخل الشركة. ابحث عن شهادات رسمية مثل ISO 9001:2015، والتي تعمل كدليل موضوعي على الالتزام بنظام إدارة الجودة الموثق والقابل للتكرار والتحسين المستمر.

العامل 3: الهندسة التعاونية ودعم التطبيق

يعمل المورد المناسب كمستشار فني وشريك، وليس مجرد بائع. يجب أن يكون لديهم فريق من مهندسي التطبيقات ذوي الخبرة الذين يمكن الوصول إليهم والمكرسين لتقديم الدعم الفني من مفهوم التصميم الأولي حتى الإنتاج النهائي. هذا الدعم التعاوني لا يقدر بثمن لاختيار المادةالصحيحة، وتحسين تصميم المحول أو المشغل، واستكشاف تحديات التكامل على مستوى النظام وإصلاحها.

العامل 4: اتساع هندسة المنتج ودقة التصنيع الآلي

تنعكس قدرات المورد في تنوع وتعقيد الأشكال التي يمكنه إنتاجها. يجب أن تكون الشركة المصنعة من الدرجة الأولى قادرة على إنتاج مجموعة واسعة من الأشكال الهندسية القياسية - مثل الأقراص، والحلقات، والألواح، والأنابيب، والأوعية، ونصفي الكرة الأرضية - بالإضافة إلى الأشكال المعقدة للغاية والمُصنعة خصيصًا لتلبية احتياجات التطبيقات المحددة.

العامل 5: سجل حافل وقابلية للتوسع وموثوقية

أخيرًا، ابحث عن مورد لديه تاريخ طويل ومثبت من النجاح. يعد السجل الحافل لعقود من خدمة الصناعات الأكثر تطلبًا - مثل الطب والفضاء والدفاع - مؤشرًا قويًا على الموثوقية والجودة. يجب أن يثبت المورد أيضًا القدرة على توسيع نطاق الإنتاج بسلاسة من العينات الهندسية الأولية والنماذج الأولية إلى التصنيع بكميات كبيرة دون أي تدهور في الجودة أو الاتساق.

الخلاصة: تشغيل ابتكارك التالي مع شريك PZT المناسب

تيتانات الزركون الرصاص هي مادة قوية ومتعددة الاستخدامات بشكل فريد وتشكل العمود الفقري التكنولوجي لابتكارات لا تعد ولا تحصى. ومع ذلك، لا يمكن تحقيق إمكاناته الكاملة إلا عندما يكون المكون نفسه على أعلى مستوى من الجودة. إن الرحلة من المسحوق الخام إلى عنصر PZT النهائي والوظيفي هي شهادة على تعقيدات صناعة السيراميك، حيث تكون كل خطوة حاسمة والجودة هي إنجاز تراكمي.

لذلك، يعد اختيار مورد سيراميك PZT قرارًا استراتيجيًا يجب أن يسترشد بأكثر من مجرد ورقة بيانات وعرض أسعار. إن التمييز الحاسم بين تركيبات PZT الناعمة والصلبة، والتأثير الهائل لعملية التصنيع على الجودة النهائية، والحاجة إلى معرفة تطبيقية عميقة، كلها تشير إلى استنتاج واحد: المورد المثالي هو الشريك.

إنهم لا يوفرون مكونًا فحسب، بل يوفرون أيضًا خبرة علم المواد الأساسية، وتميز التصنيع، والدعم الهندسي التعاوني الذي يقلل من مخاطر التطوير ويسرع الابتكار. من خلال إعطاء الأولوية لهذه العوامل، يمكن لفرق الهندسة بناء اختراقهم التالي على أساس من الجودة والموثوقية والخبرة.

يستحق مشروعك مكونًا مبنيًا على هذا الأساس. لضمان نجاح تطبيقك، من الضروري التعامل مع الخبراء الذين يفهمون الفروق الدقيقة في التكنولوجيا الكهرضغطية. اتصل بفريقنا الهندسي اليوم لمناقشة تطبيقك واكتشاف كيف يمكن لشراكة حقيقية أن تشغل ابتكارك التالي.
