ملخص تنفيذي: التحول النموذجي في سلامة المخزون الكيميائي

في مجال إدارة المواد الكيميائية الصناعية عالي المخاطر، يمثل تخزين ومعالجة الأحماض الخطرة - وخاصة حمض الهيدروكلوريك (HCl)، وحمض الكبريتيك (H₂SO₄)، وحمض الهيدروفلوريك (HF) - تحديًا هندسيًا مستمرًا. إن التقاطع بين التآكل الشديد وانبعاث البخار المتطاير والرقابة التنظيمية الصارمة يخلق "عاصفة مثالية" لفشل الأجهزة. تاريخيًا، اعتمد قياس المستوى في هذه البيئات على التقنيات القائمة على الاتصال: محولات الضغط الغاطسة، وأجهزة القياس العائمة، والمسابير السعوية. ومع ذلك، فقد سلطت البيانات التجريبية ودراسات الحالة الكبيرة الضوء على نقطة ضعف خطيرة في هذه الأنظمة القديمة: الاتصال الجسدي مع الوسيط هو الناقل الرئيسي لفشل أجهزة الاستشعار، وخرق الاحتواء، وتعرض الأفراد.

يشرح هذا الدليل، الذي تم إعداده لـ YJ Piezo، متى يمكن لحلول قياس المستوى غير الملامسة المثبتة في الأعلى أن تقلل من المخاطر المرتبطة بالأجزاء المبللة. من خلال استخدام الاستشعار بالموجات فوق الصوتية الكهرضغطية - مثل المستشعر الصناعي UltraNova1 والمستشعر الذكي MRR1 IoT - يمكن للمنشآت تحريك عنصر الاستشعار بعيدًا عن الاتصال المباشر بالسائل. يجب على مديري المصانع ومهندسي السلامة والمتخصصين في الأجهزة تقييم التوافق الكيميائي وقواعد مكان العمل المحلي والمتطلبات البيئية وحدود المواد PVDF لكل خزان.

1. الخصم الكيميائي: فهم فيزياء مخاطر حمض الهيدروكلوريك

لتقدير ضرورة قياس عدم الاتصال، يجب على المرء أولاً أن يفهم العدو. حمض الهيدروكلوريك ليس مجرد سائل ثابت؛ إنه نظام كيميائي ديناميكي وعدواني يسعى بنشاط إلى تحطيم حدود الاحتواء والأجهزة.

1.1 الخواص الفيزيائية والكيميائية وديناميكيات البخار

حمض الهيدروكلوريك هو محلول غاز كلوريد الهيدروجين في الماء. على عكس حمض الكبريتيك، الذي لديه ضغط بخار منخفض نسبيًا في درجات الحرارة المحيطة، فإن حمض الهيدروكلوريك شديد التقلب.

• ضغط البخار: عند تركيز 37% (القوة الصناعية القياسية)، يُظهر حمض الهيدروكلوريك ضغطًا جزئيًا مرتفعًا لغاز كلوريد الهيدروجين. وهذا يعني أن المساحة "الفارغة" (مساحة الرأس) فوق السائل في خزان التخزين ليست فارغة أبدًا؛ فهي مشبعة بأبخرة كثيفة ومسببة للتآكل.
• سلوك الدخان: عند ملامسته للرطوبة الجوية، يشكل غاز كلوريد الهيدروجين ضبابًا حمضيًا أبيض. هذه الضباب أثقل من الهواء وشديدة الاختراق. فهي لا تؤدي إلى تآكل الأسطح فحسب؛ فهي تتخلل المسام المجهرية في اللدائن والحشيات وسترات الكابلات.

1.2 آلية التآكل: لماذا تفشل المواد القياسية

من المعروف أن أيون الكلوريد (Cl⁻) صغير الحجم ومتحرك. فهو يهاجم المعادن الخاملة، مثل الفولاذ المقاوم للصدأ 304 و316، من خلال آلية تُعرف باسم التآكل.

1. انهيار الطبقة السلبية: يعتمد الفولاذ المقاوم للصدأ على طبقة رقيقة من أكسيد الكروم للحماية. تخترق أيونات الكلوريد هذه الطبقة مكونة أنودًا محليًا.
2. النمو التحفيزي التلقائي: بمجرد تشكل الحفرة، تصبح البيئة داخل الحفرة حمضية بشكل متزايد وتتركز في أيونات الكلوريد، مما يسرع معدل التآكل بشكل كبير.
3. تكسير التآكل الناتج عن الإجهاد (SCC): في المستشعرات تحت الحمل الميكانيكي (مثل قضيب قياس العوامة أو الحافة المشدودة)، يؤدي الجمع بين إجهاد الشد والبيئة المسببة للتآكل إلى فشل مفاجئ وهش للمكونات المعدنية.

1.3 الآثار المترتبة على الصحة والسلامة

إن هوامش الأمان للتعرض لحمض الهيدروكلوريك ضيقة، ويجب على مشغلي الموقع اتباع حدود التعرض وعتبات الطوارئ المطبقة في ولايتهم القضائية. من وجهة نظر الأجهزة، يعد هذا أحد الأسباب لتقليل مهام الصيانة التي تتطلب فتح الخزان أو العمل بالقرب من مساحة البخار.

• مخاطر الأجهزة: قد يتعرض فني الصيانة الذي يفتح الخزان لاستبدال مستشعر التلامس الفاشل لأبخرة خطرة. لذلك، يمكن أن تساعد موثوقية المكونات والتشخيص عن بعد في تقليل التعرض للصيانة عندما تكون جزءًا من إجراء أوسع لسلامة الموقع.

2. تشريح الفشل: مخاطر أجهزة الاستشعار الغاطسة وأجهزة الاستشعار

لعقود من الزمن، استخدمت الصناعة أجهزة إرسال الضغط الغاطسة وأنظمة التعويم نظرًا لبساطتها الملحوظة وانخفاض تكلفتها الأولية. ومع ذلك، يكشف "تحليل أوضاع الفشل وتأثيراته" (FMEA) أن هذه الأجهزة غير مناسبة بطبيعتها لتخزين الأحماض على المدى الطويل.

2.1 محولات الضغط الغاطسة: تأثير "الفتل".

تقوم أجهزة الاستشعار الغاطسة بقياس المستوى عن طريق اكتشاف الضغط الهيدروستاتيكي لعمود السائل. قد تشير تصميمات أجهزة القياس إلى الغلاف الجوي من خلال فتحة تنفيس، في حين توجد أيضًا ترتيبات مطلقة مع مرجعية وتفاضلية. حدد الترتيب والمواد المرجعية للتثبيت.

• هجوم سترة الكابل: الغلاف الخارجي للكابل (غالبًا من مادة البولي يوريثين أو PVC) مغمور بالكامل في الحمض. مع مرور الوقت، تهاجر جزيئات حمض الهيدروكلوريك إلى مصفوفة البوليمر، مما يسبب التورم والتقصف والتشقق. بمجرد اختراق الغلاف، يتدفق الحمض مباشرة إلى أجهزة الاستشعار الإلكترونية.
• وضع فشل الشعيرات الدموية: حتى لو صمدت السترة، فإن أنبوب التنفس يعمل كقناة. تؤدي التغيرات في درجة الحرارة إلى "تنفس" المستشعر. إذا تعرضت نقطة النهاية (في صندوق التوصيل) لكميات ضئيلة من البخار الحمضي، فسيتم سحب الهواء المسبب للتآكل أسفل الأنبوب إلى الجزء الخلفي من غشاء المستشعر. هذا التآكل من من الداخل إلى الخارج لا يمكن اكتشافه حتى يتعطل المستشعر بشدة.

2.2 العوامات والمزاحات الميكانيكية

تعتمد مقاييس الطفو على الطفو والروابط الميكانيكية. هم عرضة للعائق الجسدي وعدم التوافق المادي.

• ضبط التبلور: غالبًا ما تتفاعل أبخرة حمض الهيدروكلوريك مع الأمونيا المحيطة (الموجودة في المناطق الزراعية أو العمليات النباتية الأخرى) لتكوين أملاح كلوريد الأمونيوم. تتبلور هذه الأملاح على قضبان التوجيه الخاصة بأجهزة استشعار العوامة، مما يتسبب في تجميد العوامة في مكانها. قد يشير العوامة المجمدة إلى مستوى "آمن" أثناء امتلاء الخزان بشكل زائد.
• مسارات التسرب: تتطلب مستشعرات التلامس عادةً حواف تثبيت أو وصلات ملولبة تكون على اتصال مباشر مع السائل أو البخار عالي التركيز. كل حشية هي نقطة تسرب محتملة. في الخزانات البلاستيكية (البولي إيثيلين/FRP)، يمكن أن يؤدي فرق التمدد الحراري بين شفة المستشعر المعدنية الصلبة والخزان البلاستيكي إلى فشل الختم، مما يؤدي إلى حدوث تسربات على سطح الخزان.

2.3 مجسات سعوية وموصلة

تقوم أجهزة الاستشعار السعوية بقياس التغير في السعة بين المسبار وجدار الخزان.

• تحول العزل الكهربائي: تعتمد دقة هذه المستشعرات على ثابت العزل الكهربائي الثابت. ومع ذلك، إذا تغير تركيز الحمض (على سبيل المثال، بسبب مشاكل التقسيم الطبقي أو الخلط)، يتغير ثابت العزل الكهربائي، مما يسبب أخطاء كبيرة في القياس.
• قضايا الطلاء: يؤدي تراكم الحمأة اللزجة أو التبلور على المسبار إلى تغيير خصائصه الكهربائية، مما يؤدي إلى "مستويات وهمية" ويتطلب تنظيفًا متكررًا (وبالتالي التعرض).

3. الحل: فيزياء قياس عدم الاتصال بالموجات فوق الصوتية

يفرض التسلسل الهرمي لضوابط المخاطر أن التخلص هو استراتيجية السلامة الأكثر فعالية. يمكن لأجهزة الاستشعار غير المتصلة المثبتة بالأعلى أن تقلل من تعرض الأجزاء المبللة، لكن الأبخرة والمكثفات والهباء الجوي والرذاذ والملء الزائد لا يزال من الممكن أن تلامس المجموعة المواجهة لمساحة الرأس. تأهيل المواد والأختام وضوابط الموقع لتلك التعرضات.

3.1 المبدأ الصوتي

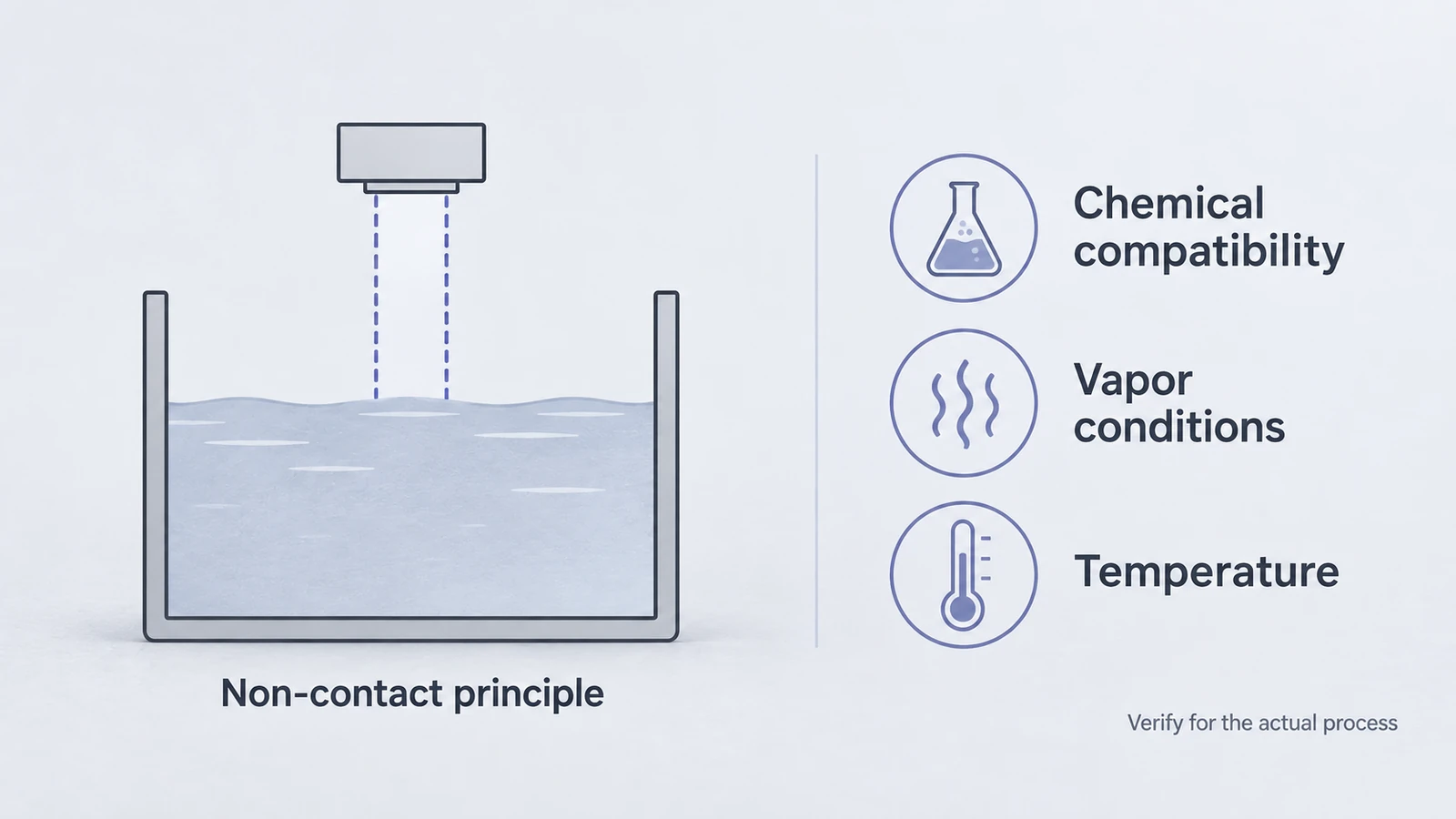

تعمل أجهزة الاستشعار بالموجات فوق الصوتية على مبدأ زمن الرحلة (ToF). يصدر المستشعر نبضة صوتية (عادةً في نطاق 20 كيلو هرتز إلى 80 كيلو هرتز) تنتقل عبر فجوة الهواء، وتنعكس عن سطح السائل، وتعود إلى محول الطاقة.

هذه الطريقة تساعد على سلامة المستشعر لا يلامس الحمض أبدًا. التفاعل صوتي بحت.

3.2 القلب الكهرضغطي: تقنية YJ Piezo

يوجد في قلب كل مستشعر بالموجات فوق الصوتية عنصر سيراميك كهرضغطي. هذا هو المكان الذي تمارس فيه شركة YJ Piezo خبرتها في هذا المجال. تقوم YJ Piezo بتصنيع سيراميك تيتانات الرصاص والزركونات (PZT) الذي يعمل كمحرك للمستشعر. تتوفر هذه الأشكال الهندسية المختلفة بما في ذلك الأقراص، والحلقات، والأنابيب—تعرف على المزيد في دليل اختيار الأشكال الهندسية.

• التأثير الكهرضغطي العكسي: عند تطبيق نبض كهربائي عالي الجهد على سيراميك YJ Piezo PZT، تتشوه الشبكة البلورية، مما يؤدي إلى حدوث اهتزاز ميكانيكي. ويقترن هذا الاهتزاز بالهواء لتكوين موجة صوتية.
• التأثير الكهرضغطي المباشر: عندما يعود الصدى، فإنه يهتز وجه المستشعر. تقوم بلورة PZT بتحويل هذا الضغط الميكانيكي الدقيق مرة أخرى إلى إشارة كهربائية، والتي تتم معالجتها بواسطة وحدة التحكم الدقيقة.
• لماذا تعتبر جودة السيراميك مهمة: في التطبيقات الخطرة، تعد سلامة الإشارة أمرًا بالغ الأهمية. تعمل الأبخرة على إضعاف (إضعاف) الموجات الصوتية. تم تصميم سيراميك YJ Piezo عالي الجودة للحصول على معاملات اقتران كهروميكانيكية عالية، مما يعني أنه يحول الطاقة بكفاءة أكبر. لا يؤدي الاقتران وحده إلى تصحيح خطأ سرعة الصوت في تكوين الغاز أو إثبات الأداء من خلال مسار بخار مخفف. التحقق من صحة التركيب الفعلي لمساحة الرأس ودرجة الحرارة والمسار واستجابة الجهاز.

3.3 التعامل مع الأبخرة: تحدي سرعة الصوت

غالبًا ما يشير منتقدو تقنية الموجات فوق الصوتية إلى تأثير الأبخرة على سرعة الصوت. في خزان حمض الهيدروكلوريك، تكون مساحة الرأس عبارة عن مزيج من الهواء وغاز حمض الهيدروكلوريك.

• التباين: سرعة الصوت في غاز HCl النقي أقل منها في الهواء. يمكن أن تتسبب التركيزات الكبيرة في حدوث خطأ في القياس (يعتقد المستشعر أن المستوى أقل مما هو عليه لأن الصوت ينتقل بشكل أبطأ).
• التخفيف: تستخدم المستشعرات الحديثة مثل UltraNova1 تعويض درجة الحرارة المتكامل. للحصول على الدقة الحرجة، يمكن تثبيت هدف مرجعي (شريط ثابت على مسافة معروفة) في عنق الخزان لمعايرة سرعة الصوت بشكل مستمر في مزيج البخار الفعلي.

4. ميزة علوم المواد: PVDF ومقاومة التآكل

يعتمد نجاح مستشعر عدم التلامس في الحمض كليًا على المادة التي تواجه المواد الكيميائية. هذا هو المكان الذي يصبح فيه فلوريد البولي فينيلدين (PVDF) هو العامل الفارق الحاسم.

4.1 PVDF مقابل العالم

تستخدم أجهزة الاستشعار بالموجات فوق الصوتية القياسية وجوهًا من الإيبوكسي أو الألومنيوم، والتي تذوب بسرعة في الأبخرة الحمضية. YJ Piezo ألترا نوفا 1 وتستخدم المستشعرات الجاهزة للحمض وجوه محول الطاقة PVDF (Kynar®).

• الخمول الكيميائي: PVDF عبارة عن بوليمر فلوري يتمتع بمقاومة استثنائية للأحماض القوية والقواعد الضعيفة والأملاح. لا يتأثر بحمض الهيدروكلوريك (حتى 37%)، وحمض الكبريتيك (حتى 98%)، وحمض النيتريك.
• مطابقة المعاوقة الصوتية: بالإضافة إلى المقاومة الكيميائية، يتمتع PVDF بمقاومة صوتية تبلغ حوالي 3-4 مللي رايل، وهي أقرب بكثير إلى الهواء (0.0004 مللي رايلي) والماء (1.5 مللي رايلي) من السيراميك (30 مللي رايلي) أو الفولاذ المقاوم للصدأ. تسمح هذه الخاصية الفيزيائية بنقل الطاقة بشكل أكثر كفاءة من المستشعر إلى الهواء، مما يؤدي إلى إشارة أقوى وموثوقية أفضل في البيئات المدخنة.

4.2 جدول مقارنة مقاومة المواد

5. تسليط الضوء على المنتج: YJ Piezo للتكنولوجيا UltraNova1 وMRR1

تقنية YJ Piezo يقدم نهجًا متدرجًا لسلامة عدم الاتصال، ويتناول كلاً من المعالجة الصناعية الثقيلة والإدارة الذكية للمخزون.

5.1 UltraNova1: معيار السلامة الصناعية

تم تصميم UltraNova1 ليكون المستشعر الأساسي للتحكم في العمليات في البيئات المسببة للتآكل. وهو مصمم ليحل محل أجهزة الاستشعار الغاطسة والعائمة الفاشلة في التطبيقات الأكثر تطلبًا.

• فلسفة التصميم: تم تصميم UltraNova1 بواجهة PVDF محكمة الغلق وغطاء قوي مقاوم للمواد الكيميائية (NEMA 4X / IP67)، وهو محصن ضد وضع الفشل "الفتل" للمسابير الغاطسة.
• المنطقة الميتة القصيرة: من خلال الاستفادة من هندسة بيزو عالية التردد لـ YJ Piezo للتكنولوجيا، يعمل UltraNova1 على تقليل "المنطقة العمياء" في الجزء العلوي من الخزان. يعد هذا أمرًا بالغ الأهمية بالنسبة للخزانات اليومية الصغيرة وألواح التغذية الكيميائية حيث يكون لكل جالون من السعة أهمية كبيرة.
• التطبيقات: خزانات اليوم، وأحواض الغسيل، وحقائب IBC.

5.2 MRR1: حارس إنترنت الأشياء

يمثل MRR1 مستقبل السلامة الموزعة. يوصف بأنه "مستشعر مسافة مدمج للمدينة الذكية يعتمد على إنترنت الأشياء"، وتمتد فائدته بعمق إلى الخدمات اللوجستية الكيميائية الخطرة.

• مراقبة المستوى عن بعد: يمكن أن يدعم MRR1 "المخزون المُدار بواسطة البائع" (VMI). يمكن لموزعي المواد الكيميائية مراقبة مستوى خزانات حمض الهيدروكلوريك في مواقع العملاء عن بعد، مما يساعد على تقليل عمليات التسليم السريعة في حالات الطوارئ ومخاطر التعبئة الزائدة عند إقرانها بإجراءات التشغيل المناسبة.
• إدخال إنذار مستقل: في بنية تحكم قوية، يمكن أن يعمل MRR1 كمدخل إنذار مستقل عالي المستوى. حتى في حالة فشل نظام التحكم الأساسي، يمكن لنظام MRR1 الذي يعمل بالبطارية أو المتصل بـ LoRaWAN إرسال تنبيه إلى السحابة، مما يوفر للمشغلين معلومات إضافية لتخطيط الاستجابة.
• سهولة النشر: تسمح طبيعتها المدمجة بتعديلها وتحديثها على منافذ الخزانات الحالية دون تعديلات هيكلية كبيرة، مما يؤدي على الفور إلى ترقية الخزان السلبي إلى أحد الأصول "الذكية".

6. تخطيط الامتثال: حالة عدم الاتصال

إن اعتماد قياس عدم الاتصال ليس مجرد ترقية تكنولوجية؛ يمكنه دعم استراتيجية الامتثال الخاصة بالمنشأة. لا يزال المشغلون بحاجة إلى تقييم متطلبات مكان العمل والمتطلبات البيئية ومتطلبات قياس الخزانات لموقعهم الخاص.

6.1 ضوابط المخاطر في مكان العمل

بالنسبة لتخزين المواد الكيميائية المسببة للتآكل، يحتاج أصحاب العمل عمومًا إلى ضوابط المخاطر الموثقة وإجراءات الصيانة وسجلات التفتيش. يمكن أن يؤدي استشعار عدم التلامس إلى تقليل الاتصال المباشر بالسائل، ولكنه لا يحل محل برنامج سلامة المشغل.

6.2 منع الانسكاب والملء الزائد

يجب أن تحافظ العديد من المرافق على إجراءات منع الملء الزائد والتفتيش والاستجابة للانسكاب. يمكن لـ MRR1، مع التشخيص الذاتي الرقمي، توفير بيانات المستوى لتلك الإجراءات عند تصميم النظام الكامل والتحقق منه بشكل مناسب.

6.3 API 2350: معايير قياس الخزانات

يتناول API 2350 منع التعبئة الزائدة في صهاريج تخزين المنشآت النفطية. إنه ليس معيارًا عامًا للخزان الحمضي أو دليلاً على وجود تفويض عالمي يفضل هذه النماذج فوق الصوتية على مفاتيح النقاط. تحديد متطلبات الموقع المعمول بها، والإنذارات المستقلة، وبنية الاستجابة المعتمدة.

7. الفوائد التشغيلية: الصيانة والتكلفة الإجمالية للملكية (TCO)

في حين أن سعر الشراء الأولي لجهاز استشعار بالموجات فوق الصوتية قد يكون أعلى من مفتاح تعويم بسيط، فإن التكلفة الإجمالية للملكية يمكن أن تفضل تكنولوجيا عدم الاتصال عند تضمين الوصول إلى الصيانة، والتعرض للتآكل، وتوقف العملية.

• تقليل الصيانة: قد تتطلب أجهزة استشعار التلامس إزالة مجدولة للتنظيف والفحص. يمكن للاستشعار بالموجات فوق الصوتية غير المتصلة أن يقلل من صيانة الأجزاء المبللة عندما تكون بيئة التركيب والبخار مناسبة.
• عائد الاستثمار على أساس المخاطر: وينبغي حساب عائد الاستثمار من بيانات الاستجابة الفعلية للتسرب ووقت التوقف عن العمل والاستبدال والفحص في الموقع بدلاً من المتوسطات المفترضة.

8. أفضل ممارسات التثبيت للأحماض الخطرة

8.1 موقع التركيب

• القاعدة 1/6: قم بتركيب المستشعر على مسافة لا تقل عن 1/6 من قطر الخزان من الجدار الجانبي.
• تصميم الفوهة: بالنسبة لخزانات الأحماض، يجب ألا تمتد الفوهة إلى "زاوية الشعاع". من الأفضل أن يبرز وجه المستشعر قليلاً داخل الخزان أو يتم تركيبه على شفة عريضة وقصيرة.

8.2 التعامل مع التكثيف والرغوة

• تركيب الزاوية: يمكن أن تساعد الزاوية البسيطة (1-3 درجات) أحيانًا في توجيه الصدى بعيدًا عن العوائق الداخلية.
• استقرار درجة الحرارة: تأكد من عدم تعرض الحوض لأشعة الشمس الاستوائية المباشرة إن أمكن، أو استخدم مظلة.

9. التحليل المقارن: الرادار مقابل الموجات فوق الصوتية

الرادار: لا يتأثر بالأبخرة، جيد للضغط العالي/درجة الحرارة. غالي.

الموجات فوق الصوتية (YJ Piezo):

• فعالية التكلفة: أقل تكلفة بكثير بالنسبة للتخزين القياسي.
• توافق المواد: الوجه المسطح لمستشعر الموجات فوق الصوتية PVDF قوي وسهل التنظيف مقارنة بهوائيات الرادار.

الخلاصة: لتخزين حمض الهيدروكلوريك في الغلاف الجوي، توفر أجهزة استشعار YJ Piezo للتكنولوجيا بالموجات فوق الصوتية التوازن الأمثل بين الأداء والسعر.

10. الخلاصة: حتمية العزلة

التسامح مع "المخاطر المقبولة" آخذ في التقلص. تقف تقنية YJ Piezo في طليعة هذا التحول. ومن خلال الاستفادة من التأثير الكهرضغطي وتغليفه في درع PVDF الخامل كيميائيًا، توفر مستشعرات UltraNova1 وMRR1 حلاً نهائيًا.

يقدمون ميزة السلامة العزل: العزل عن التآكل، والعزل عن التسرب، والعزل عن الأذى. بالنسبة لمدير المنشأة المسؤول عن تخزين حمض الهيدروكلوريك، فالخيار واضح. المستقبل عدم الاتصال، والمستقبل آمن.
