المشغلات الكهرضغطية للحركة الدقيقة: التحكم في التطبيقات المتقدمة
في عصر تعد فيه الدقة على المستوى الجزئي أمرًا بالغ الأهمية للابتكار، برزت المحركات الكهروضغطية كتقنية أساسية للتطبيقات التي تتطلب تحكمًا فائق الدقة في الحركة. من تصنيع أشباه الموصلات إلى الهندسة الطبية الحيوية، توفر هذه الأجهزة دقة بمستوى النانومتر، وأوقات استجابة سريعة، وموثوقية عالية - وهي قدرات تعيد تشكيل ما هو ممكن في الهندسة المتقدمة.
فهم المحركات الكهروضغطية
تعمل محركات البيزو بناءً على التأثير الكهروضغطي، وهي خاصية لبعض السيراميك تسمح لها بتحويل الطاقة الكهربائية إلى إزاحة ميكانيكية دقيقة. على عكس المحركات الكهرومغناطيسية، التي تعتمد على المجالات المغناطيسية والمكونات الميكانيكية، تنتج محركات البيزو الحركة مباشرة من تشوه الشبكة البلورية، مما يتيح:
- دقة عالية — تصل إلى مقياس دون النانومتر.
- أوقات استجابة سريعة — في نطاق الميكروثانية.
- لا رد فعل عكسي ميكانيكي — بسبب غياب التروس.
- صلابة عالية — قادرة على الحفاظ على الموضع تحت الحمل.

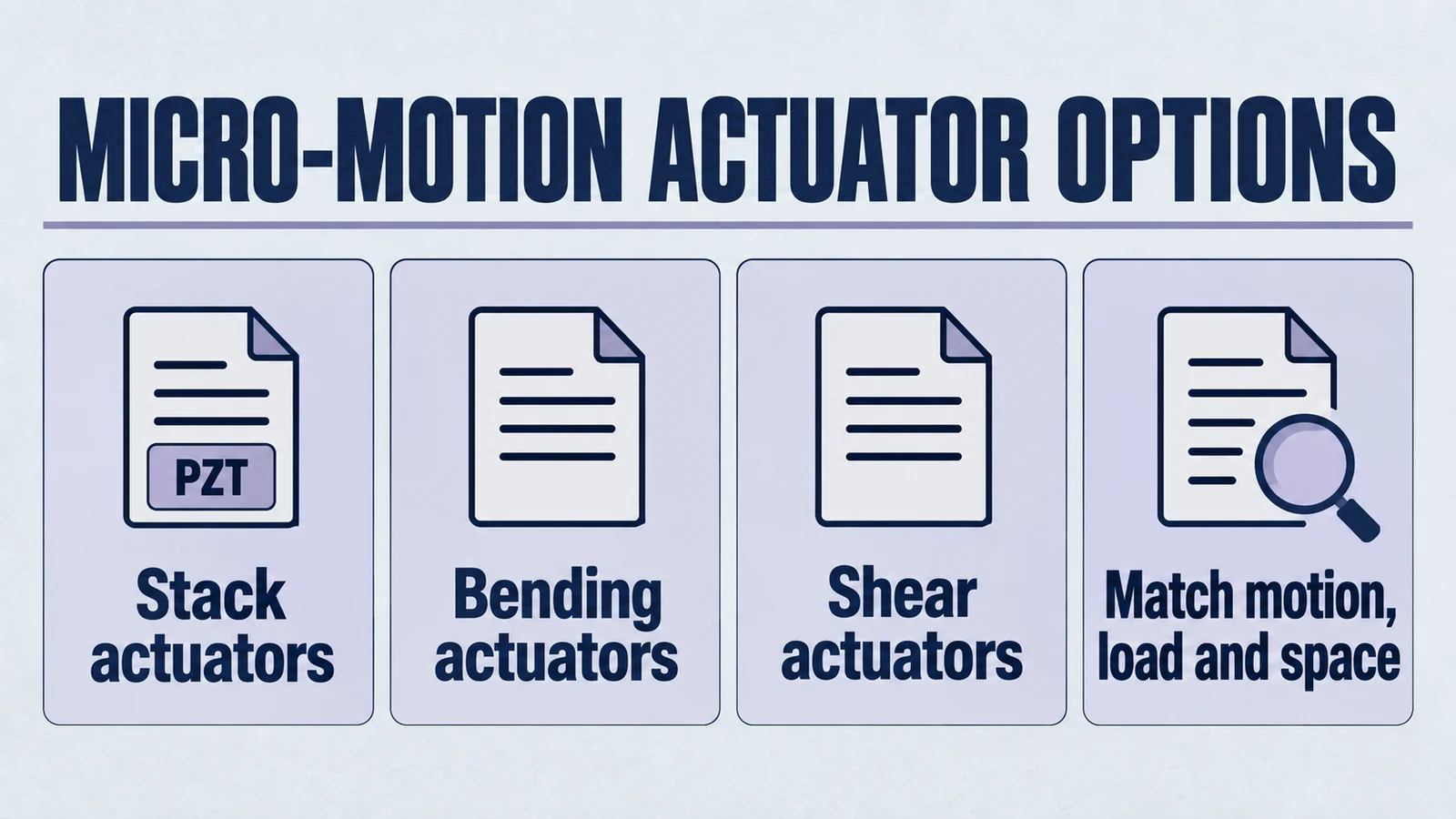

أنواع المحركات الكهروضغطية للحركة الدقيقة
- محركات المكدس (Stack Actuators)
مبنية من طبقات من السيراميك الكهروضغطي المكدسة معًا، توفر هذه المحركات قوة عالية وإزاحة دقيقة. تستخدم على نطاق واسع في مراحل تحديد المواقع الدقيقة. - محركات ثنائية الشكل (Bimorph Actuators)
مصنوعة من طبقتين من البيزو مرتبطتين معًا، وتوفر حركة انحناء وهي شائعة في الفحص المجهري والمحاذاة البصرية. - محركات القص (Shear Actuators)
مصممة لإنتاج حركة جانبية، تتفوق هذه المحركات في تطبيقات مثل توجيه الشعاع السريع. - محركات الأنبوب (Tube Actuators)
تستخدم غالبًا في مجاهر المسح الضوئي، وتتيح حركة دقيقة في المحاور X-Y-Z ضمن تصميمات مدمجة.
المزايا الرئيسية في تطبيقات الحركة الدقيقة
1. دقة تحديد المواقع القوية
توفر محركات البيزو تحكمًا في الحركة على المستوى الذري، مما يتيح تحديد المواقع بدقة في المجالات الصعبة مثل الطباعة الحجرية لأشباه الموصلات، ومحاذاة الألياف البصرية، والقياس النانوي.
2. أداء ديناميكي عالي
استجابتها السريعة تجعلها مثالية للعمليات عالية السرعة، مثل البصريات التكيفية والروبوتات الدقيقة.
3. تصميم مدمج ومتين
يمكن أن يؤدي التشغيل الانضغاطي المباشر إلى تجنب واجهات القيادة المنزلقة، ولكن يتشوه السيراميك ميكانيكيًا. لا يزال التعب والروابط والأقطاب الكهربائية والعزل والتعرض البيئي يحد من الحياة. تحقق من صحة التجميع المحمل والعمر المطلوب بدلاً من افتراض الاستقرار بدون تآكل.
4. كفاءة الطاقة
يمكن أن تكون قوة الاحتفاظ بالسيراميك الثابت منخفضة، لكن إلكترونيات التسرب والمحرك والتغذية الراجعة والتحكم لا تزال تستهلك الطاقة. يعتمد الطلب الديناميكي على السعة والشكل الموجي والتردد والحمل والخسائر. قم بتقييم ميزانية طاقة النظام الكاملة.
تطبيقات متقدمة للمحركات الكهروضغطية
1. تصنيع أشباه الموصلات
في فحص الرقاقة، والطباعة الحجرية، ومحاذاة القناع، يمكن أن يسبب حتى بضعة نانومترات من الانحراف عيوبًا مكلفة. تساعد على مراحل البيزو تحديد المواقع الدقيق للرقائق والعناصر البصرية.
2. الأنظمة البصرية
تتيح حوامل المرايا والعدسات التي تعمل بالبيزو التركيز في الوقت الفعلي، وتوجيه الشعاع، وتعويض الاهتزاز في الآلات بالليزر، والتلسكوبات، والمجهر.
3. علوم الحياة والأجهزة الطبية
من الجرعات الدقيقة في أنظمة توصيل الأدوية إلى المعالجة الخلوية تحت المجهر، تسمح محركات البيزو للعلماء بالعمل على المستوى الخلوي والجزيئي.
4. الطيران والدفاع
في بصريات الأقمار الصناعية، تتيح محركات البيزو تعديلات فائقة الدقة لأنظمة التصوير والاتصالات التي تعمل في بيئات قاسية.
5. الأتمتة الصناعية
في خطوط الفحص عالية السرعة، تساعد أنظمة الحركة القائمة على البيزو في تحقيق إنتاجية أعلى دون التضحية بالدقة.
الخلاصة
أصبحت المحركات الانضغاطية أداة مهمة لتطبيقات الحركة الدقيقة في الصناعات المتطورة. إن الجمع بين دقة النانومتر والأداء الديناميكي العالي والمتانة يجعلها خيارًا متميزًا مقارنة بطرق التشغيل التقليدية.
تعرف على معايير اختيار المشغل والحلول المخصصة للمتطلبات المتخصصة.
استكشاف إمكانيات التحكم في الحركة الدقيقة؟ اتصل بفريقنا الفني لمناقشة احتياجاتك في تحديد المواقع بدقة.
