الدليل النهائي لأجهزة استشعار الكشف عن الصفائح المزدوجة MDC: الدقة الهندسية للتصنيع الخالي من العيوب

ملخص تنفيذي: ضرورة الكشف المطلق

في المشهد المعاصر للتصنيع الصناعي عالي الدقة، اختفى هامش الخطأ فعليًا. مع تسارع خطوط الإنتاج إلى سرعات غير مسبوقة — معالجة آلاف الأوراق من الورق في الدقيقة في طباعة أوفست أو تكديس أقطاب بطارية الليثيوم أيون بدقة تصل إلى مستوى الميكرون — تصبح سلامة تغذية المواد هي المحور الرئيسي للكفاءة التشغيلية. يمثل خطأ واحد، وتحديدًا التغذية غير المقصودة لصفحتين بدلاً من واحدة، وضع فشل كارثي. إنها ليست مجرد زوبعة في الإنتاج؛ فهو ناقل للأضرار الجسيمة في الآلات، وهدر المواد بشكل كبير، وفي القطاعات عالية المخاطر مثل تصنيع البطاريات، ومخاطر السلامة الحرجة.

هذا التقرير البحثي الشامل، بتكليف من يوجي بيزو، يقدم تحليلاً فنيًا شاملاً للسعر مستشعر اكتشاف الصفائح المزدوجة MDC. يتم وضعه عند تقاطع علوم المواد المتقدمة ومعالجة الإشارات، حيث يعمل مستشعر MDC على الاستفادة من الخصائص الكهروضغطية للموجات فوق الصوتية "لرؤية" ما لا تستطيع أجهزة الاستشعار الضوئية رؤيته. على عكس البدائل السعوية أو الميكانيكية، يستخدم مستشعر MDC الفيزياء الأساسية للمقاومة الصوتية للتمييز بين الهواء وطبقات المادة المفردة وطبقات المادة المزدوجة بموثوقية شبه مثالية، بغض النظر عن لون المادة أو شفافيتها أو انعكاس سطحها.

بالاعتماد على خبرة يوجي للتكنولوجيا العميقة في السيراميك الكهرضغطي- القلب الكهروميكانيكي لكل محول طاقة يعمل بالموجات فوق الصوتية - سيشرح هذا التقرير مبادئ التشغيل والمواصفات المعمارية والتطبيقات الصناعية المهمة لسلسلة مستشعرات MDC. سوف نستكشف كيف يتم تحويل الاهتزازات على المستوى الذري في قرص السيراميك PZT إلى إشارات تحكم صناعية قوية. تعرف على المزيد حول كيفية تأثير الشكل على الأداء في منتجاتنا دليل هندسة السيراميك البيزو.

---

1. فيزياء الموثوقية: انتشار الموجات فوق الصوتية

لفهم التفوق الهندسي لمستشعر اكتشاف الصفائح المزدوجة MDC، يجب على المرء أولاً إتقان الفيزياء الأساسية للموجات فوق الصوتية. على عكس أجهزة الاستشعار الضوئية التي تعتمد على نقل الفوتونات، أو أجهزة الاستشعار السعوية التي تقيس السماحية العازلة، يعتمد مستشعر MDC على إرسال الطاقة الميكانيكية من خلال المادة.

1.1 التأثير الكهرضغطي: قلب محول الطاقة

في قلب مستشعر يوجي للتكنولوجيا MDC يوجد محول طاقة كهرضغطية مصمم بدقة. مصطلح "الكهرباء الضغطية" مشتق من اليونانية قطعة (للضغط أو الضغط). ويصف ظاهرة حيث تولد مواد بلورية محددة شحنة كهربائية استجابة للضغط الميكانيكي. على العكس من ذلك، والأكثر أهمية بالنسبة لوظيفة إرسال المستشعر، فإن هذه المواد تظهر تأثير كهرضغطية معكوس: تتعرض لتشوه فيزيائي عند تعرضها لمجال كهربائي.

يستخدم يوجي للتكنولوجيا الجودة العالية تيتانات زركونات الرصاص (PZT) السيراميك. عندما يتم تطبيق جهد متذبذب - عادةً في نطاق التردد من 200 كيلو هرتز إلى 400 كيلو هرتز - على قرص PZT داخل جهاز إرسال MDC، تتوسع الشبكة البلورية وتنكمش عند هذا التردد المحدد. تعمل هذه الحركة المجهرية الشبيهة بالمكبس على ضغط جزيئات الهواء الموجودة أمام وجه المستشعر، مما يولد موجة صوتية طولية تنتشر إلى الخارج.

تعتبر جودة سيراميك PZT أمرًا بالغ الأهمية. قد تؤدي التناقضات في كثافة السيراميك أو عملية التلبيد إلى اختلافات في تردد الرنين، مما يسبب "نقاط عمياء" أو ضعف الإرسال. يضمن التكامل الرأسي لشركة يوجي للتكنولوجيا في تصنيع هذه العناصر الخزفية أن يعمل كل مستشعر MDC بكفاءة التحويل الكهروصوتية المثلى.

1.2 المعاوقة الصوتية وحاجز الفجوة الهوائية

إن الآلية الأساسية التي تسمح لمستشعر MDC باكتشاف الورقة المزدوجة هي مفهوم المعاوقة الصوتية (Z). المعاوقة الصوتية هي مقياس للمقاومة التي يقدمها الوسط لانتشار الموجة الصوتية، ويتم تعريفها على النحو التالي:

حيث:

• (rho) هي كثافة المادة (كجم/م³).
• هي سرعة الصوت في تلك المادة (م/ث).

سلوك الموجات فوق الصوتية عند الحدود بين مادتين محكوم بالاختلاف في ممانعاتها الصوتية.

• الهواء يتمتع بمقاومة منخفضة للغاية (Z ~ 400 رايلز).
• المواد الصلبة (الورق، المعدن، البلاستيك) لها مقاومة عالية جدًا (Z > 1,000,000 رايلز).

عندما تنتقل الموجة فوق الصوتية من جهاز الإرسال (الهواء) إلى الصفيحة (الصلبة)، يحدث عدم تطابق كبير في المعاوقة.

1. التأمل: تنعكس الغالبية العظمى من الطاقة مرة أخرى نحو جهاز الإرسال.
2. الإرسال: يقترن جزء صغير قابل للقياس من أزواج الطاقة في الصفيحة الصلبة، وينتقل عبرها، ويعود للظهور في الهواء على الجانب الآخر للوصول إلى جهاز الاستقبال.

1.2.1 فيزياء الورقة المزدوجة

تقدم حالة "الورقة المزدوجة" ظاهرة فيزيائية تخلق توقيعًا صوتيًا فريدًا. عندما يتم ضغط ورقتين معًا - حتى تحت ضغط الأسطوانة العالي - تظل طبقة مجهرية من الهواء محاصرة بينهما. يؤدي هذا إلى إنشاء واجهة متعددة الطبقات:

الهواء ← الورقة 1 ← الهواء المحبوس ← الورقة 2 ← الهواء

يجب أن تتفاوض الموجة الصوتية الآن ثلاثة واجهات ذات عدم تطابق كبير بدلاً من اثنتين.

• تدخل الموجة الورقة 1 (انعكاس هائل).
• تحاول الموجة الخروج من الورقة 1 والدخول إلى الهواء المحبوس (انعكاس هائل).
• تحاول الموجة دخول الورقة 2 من الهواء المحبوس (انعكاس هائل).
• تخرج الموجة من الورقة 2 إلى جهاز الاستقبال (انعكاس هائل).

تؤدي هذه السلسلة المتتالية من الانعكاسات إلى توهين كارثي لسعة الإشارة. يرى المتلقي إشارة أضعف بشكل كبير من الإشارة من خلال ورقة واحدة. هذا هو التوهين الشديد الناجم عن فجوة الهواء المحاصرة— وليس السُمك المزدوج للمادة نفسها — الذي يكتشفه مستشعر MDC. ولهذا السبب يعمل المستشعر بشكل جيد على الرقائق الرقيقة كما هو الحال على البطاقات السميكة؛ تظل فيزياء الفجوة الهوائية ثابتة.

1.3 التوهين مقابل الامتصاص

بينما يؤدي عدم تطابق المعاوقة إلى الانعكاس، الامتصاص يلعب دورًا أيضًا. تمتص المواد الناعمة المسامية مثل الورق الخشن أو اللباد طاقة الموجات فوق الصوتية كحرارة (بسبب الاحتكاك الداخلي للألياف). يجب أن تميز الدوائر المتطورة لمستشعر MDC بين الامتصاص من صفيحة مفردة سميكة و فقدان الانعكاس من ورقة مزدوجة. يتم تحقيق ذلك من خلال العتبة الديناميكية ونقل الاندفاع عالي الطاقة، مما يضمن اختراق الإشارة عبر المادة مع الحفاظ على حساسية لفقدان الواجهة.

---

2. بنية مستشعر الصفائح المزدوجة MDC

مستشعر MDC ليس مجرد محول طاقة؛ إنه نظام استشعار كامل موجود في حاوية صناعية. استنادًا إلى المعلمات القياسية لفئة أجهزة الاستشعار الخاصة بـ يوجي للتكنولوجيا، تم تصميم البنية لتحقيق التكامل القوي في بيئات التشغيل الآلي التي يتم التحكم فيها بواسطة PLC.

2.1 عامل الإسكان والشكل

يعمل مستشعر MDC على عبر الشعاع مبدأ يتطلب وحدتين منفصلتين ماديًا: أ المرسل (الباعث) و أ المستقبل.

• مبيت أسطواني M18: عامل الشكل الأكثر شيوعًا، مع برميل معدني ملولب مقاس 18 مم. يسمح هذا الحجم الصغير بالتركيب في المساحات الضيقة لوحدات تغذية مطبعة الطباعة وأذرع المقبض.
• مبيت عالي الطاقة M30: لاختراق المواد الأكثر سمكًا (مثل الورق المقوى المموج أو التغليف متعدد الطبقات)، يسمح الغلاف بقطر 30 مم بعنصر PZT أكبر. يقوم القرص الانضغاطي الأكبر حجمًا بتوليد مستوى أعلى لضغط الصوت (SPL)، مما يوفر "القوة الصوتية" اللازمة للمواد الصعبة.
• رؤوس بزاوية: تتطلب العديد من عمليات التثبيت تركيب المستشعر في فجوة ضيقة حيث لا يمكن للكابل الخروج بشكل محوري. تعتبر الرؤوس ذات الزاوية 90 درجة خيارات قياسية لاستيعاب هذه القيود الميكانيكية.

2.2 الطبوغرافيا الإلكترونية

تنقسم الإلكترونيات الداخلية لمستشعر MDC بين وحدتي الإرسال والاستقبال.

1. إلكترونيات جهاز الإرسال: يحتوي على دائرة مذبذبة عالية التردد تقوم بتشغيل عنصر PZT. تستخدم النماذج المتقدمة "غرد" أو قطارات نبضية معدلة لإنشاء توقيع صوتي فريد، مما يمنع التداخل في حالة استخدام أجهزة استشعار متعددة جنبًا إلى جنب.
2. إلكترونيات جهاز الاستقبال: يحتوي على مضخم حساس، ومرشح تمرير النطاق (لرفض الضوضاء الصناعية مثل هسهسة الهواء)، ودائرة منطقية مقارنة.
3. وحدة التقييم: في بعض التصاميم القديمة أو فائقة الصغر، يكون منطق التقييم خارجيًا. ومع ذلك، فإن مستشعر MDC الحديث يدمج منطق التقييم مباشرةً في مبيت جهاز الاستقبال. فهو يحلل سعة الإشارة الواردة ويقارنها بالقيم المخزنة من عملية "التدريس".

2.3 نطاقات التشغيل والمواصفات

استنادًا إلى معايير الصناعة لفئة MDC:

• مسافة الاستشعار (عرض الفجوة): المسافة المثالية بين المرسل والمستقبل هي عادةً 20 ملم إلى 60 ملم، مع 40 ملم كونه المعيار الاسمي. وهذا يوفر خلوصًا كافيًا لتقلب شبكة المواد قليلاً دون الاصطدام بوجه المستشعر.
• المنطقة العمياء: هناك "منطقة عمياء" تقريبًا 7 ملم أمام وجهي المرسل والمستقبل مباشرة. لا يمكن قياس المواد التي تمر عبر هذه المنطقة بشكل موثوق بسبب الاضطراب الصوتي في المجال القريب ورنين محول الطاقة.
• وقت الاستجابة: تتطلب خطوط الإنتاج عالية السرعة اتخاذ قرارات سريعة. يوفر مستشعر MDC عادةً أوقات استجابة بين 2.5 مللي ثانية (الوضع السريع) و 10 مللي ثانية (الوضع القياسي). وهذا يسمح لها بالتحقق من تحرك الصفائح بسرعات تتجاوز 10 أمتار في الثانية.

2.4 خصائص الشعاع

إن شعاع الموجات فوق الصوتية المنبعث من مستشعر MDC ليس خطًا يشبه الليزر؛ إنه مخروط. ال زاوية الشعاع عادة ما يكون ضيقًا (حوالي 5 درجات إلى 10 درجات) لتركيز الطاقة. ومع ذلك، فإن منطقة الكشف الفعالة هي قطر وجه محول الطاقة. يعد هذا "حجم البقعة" الكبير مفيدًا مقارنة بنقاط الليزر لأنه يزيل متوسط ​​العيوب الصغيرة (مثل حبيبات الورق) التي قد تسبب قراءات خاطئة في أجهزة الاستشعار البصرية.

---

3. المنطق التشغيلي: حالات الكشف الثلاث

يقوم المعالج الدقيق لمستشعر MDC بمراقبة مستوى الجهد التناظري الناتج عن عنصر PZT الخاص بجهاز الاستقبال بشكل مستمر. ويصنف هذا الجهد إلى ثلاث حالات إخراج رقمية متميزة. إن فهم هذه الحالات أمر بالغ الأهمية لبرمجة PLC المضيف.

3.1 الحالة 1: الهواء / الورقة المفقودة

• الحالة: لا توجد مادة في الفجوة.
• الفيزياء: تنتقل الموجات فوق الصوتية عبر الهواء بأقل قدر من التوهين مقارنة بانتقال المواد الصلبة. يكتشف المتلقي أقصى سعة إشارة ممكنة.
• العتبة المنطقية: الإشارة > العتبة العليا (على سبيل المثال، 90% من الحد الأقصى).
• الإخراج: يؤكد المستشعر على إخراج "الورقة المفقودة" أو "الهواء". في المطبعة، يرسل هذا إشارة إلى وحدة التغذية لتشغيل مصاصات التفريغ لالتقاط الورقة.

3.2 الحالة 2: ورقة واحدة (إشارة "الذهاب")

• الحالة: توجد ورقة واحدة من المادة في الفجوة.
• الفيزياء: يتم تخفيف الإشارة بسبب عدم تطابق المعاوقة عند أسطح الدخول والخروج وعن طريق الامتصاص داخل المادة. تنخفض السعة بشكل ملحوظ ولكنها تظل مستقرة وقابلة للقياس.
• العتبة المنطقية: العتبة السفلية < Signal < Upper Threshold.
• الإخراج: يؤكد المستشعر على إخراج "ورقة واحدة". وهذا يؤكد لوحدة التحكم في الجهاز أن العملية تسير بشكل صحيح.

3.3 الحالة 3: ورقة مزدوجة (إشارة "التوقف")

• الحالة: هناك ورقتان أو أكثر في الفجوة.
• الفيزياء: تتسبب طبقة الهواء المحاصرة بين الصفائح في انخفاض الإشارة. غالبًا ما تكون الطاقة التي تصل إلى جهاز الاستقبال أقل من 20% من إشارة الورقة الواحدة.
• العتبة المنطقية: الإشارة < Lower Threshold.
• الإخراج: يؤكد المستشعر على إخراج "الورقة المزدوجة".
• الإجراء: يقوم PLC بتشغيل بوابة تحويل فورية لإخراج الصفائح المزدوجة أو إجراء توقف طارئ لمنعها من الدخول إلى بكرات القضم.

3.4 استراتيجية تكامل PLC: مرشح الارتداد

من الأخطاء الشائعة في برمجة جهاز PLC المضيف هو قراءة الإخراج الرقمي الأولي للمستشعر دون ترشيح. في الخطوط عالية السرعة، يمكن أن تتسبب رفرفة الورقة في تجاوز الإشارة العتبة لبضعة ميكروثانية.

• المشكلة: قد تؤدي الورقة المرفرفة إلى انخفاض مستوى الإشارة مؤقتًا، مما يتسبب في وميض المستشعر من "فردي" إلى "مزدوج" لمدة 1 مللي ثانية. إذا عمل PLC على الفور، فإنه يطلق توقفًا إلكترونيًا خاطئًا.
• الحل (مؤقت الارتداد): تنفيذ مؤقت "Off-Delay" في منطق PLC.
  المنطق: "إذا كانت إشارة الورقة المزدوجة نشطة لمدة تزيد عن 15 مللي ثانية، فسيتم تشغيل الخطأ."
• النتيجة: يعمل هذا على تصفية الضوضاء العابرة الناتجة عن اهتزاز الناقل أو انفجارات الهواء مع الاستمرار في التقاط حدث الورقة المزدوجة الحقيقي (والذي يستمر طوال طول الورقة بالكامل).

الجدول 3.1: ملخص منطق الكشف

---

4. الغوص العميق: التطبيقات الصناعية ودراسات الحالة

إن تعدد استخدامات مستشعر يوجي للتكنولوجيا MDC يسمح له بخدمة الصناعات المتنوعة. سنقوم بتحليل التحديات والحلول المحددة في أربعة قطاعات رئيسية.

4.1 تصنيع بطاريات الليثيوم أيون: أهمية السلامة

ربما يكون التطبيق الأكثر أهمية للكشف عن الصفائح المزدوجة اليوم هو إنتاج بطاريات السيارات الكهربائية. هذه ليست مجرد مسألة مراقبة الجودة؛ إنها مسألة سلامة الحياة، كما هو مفصل في تحليلنا الكشف عن الصفائح المزدوجة في تصنيع المركبات الكهربائية.

4.1.1 عملية التراص

يتم إنشاء خلايا البطارية (الحقيبة أو المنشورية) عن طريق تكديس طبقات متناوبة من:

1. الأنود: رقائق النحاس المطلية بالجرافيت.
2. الفاصل: غشاء بوليمر مسامي.
3. الكاثود: رقائق الألومنيوم المطلية بأكاسيد معدن الليثيوم.

هذه الرقائق رفيعة بشكل لا يصدق (غالبًا 10-20 ميكرون) ويتم التعامل معها بواسطة روبوتات "الالتقاط والمكان" عالية السرعة أو آلات الطي على شكل حرف Z.

4.1.2 خطر التغذية المزدوجة

إذا انطلق قابض الفراغ عن طريق الخطأ اثنين صفائح الأنود بسبب الالتصاق الساكن أو الزيت:

• عطل ميكانيكي: يؤدي السماكة المزدوجة إلى إنشاء نقطة ضغط موضعية في حزمة الخلايا.
• ثقب الفاصل: يمكن لحافة الرقاقة الإضافية، أو نتوء على الورقة المزدوجة، أن تخترق الغشاء الفاصل الدقيق.
• الهروب الحراري: يسمح الفاصل المثقوب بالتلامس بين الأنود والكاثود، مما يؤدي إلى إنشاء دائرة قصر داخلية (ISC). تولد هذه الدائرة القصيرة حرارة، مما يؤدي إلى انفلات حراري، ونشوب حريق، واحتمال انفجار مجموعة البطارية.

4.1.3 حل MDC

تم تثبيت مستشعرات يوجي للتكنولوجيا MDC على أذرع الروبوت.

• التحدي: الرقائق عبارة عن معدن لامع (عاكس للغاية للضوء) ومغطى بالجرافيت الأسود (عالي الامتصاص للضوء). أجهزة الاستشعار البصرية عديمة الفائدة هنا.
• الانتصار بالموجات فوق الصوتية: ال مستشعر MDC يخترق الطلاء الداكن والرقائق المعدنية بسهولة. يكتشف فجوة الهواء بين لوحتي قطب كهربائي عالقتين بموثوقية 100%.
• مكافحة التلوث: على عكس الفرجار الميكانيكي، فإن شعاع الموجات فوق الصوتية غير الملامسة لا يلمس الطلاء النشط، مما يمنع توليد غبار معدني موصل يمكن أن يسبب أيضًا قصرًا.

4.2 صناعة الطباعة والفنون التصويرية

هذا هو الموطن التقليدي للكشف عن الأوراق المزدوجة. تعمل مطابع الأوفست الحديثة بسرعة 18000 ورقة في الساعة.

4.2.1 الاقتصاد المحطم الشامل

في طباعة الأوفست، يتم نقل الصورة من لوحة معدنية إلى أسطوانة "بطانية" مطاطية، ومن ثم إلى الورق. يتم ضبط الفجوة بين البطانية وأسطوانة الطباعة بدقة لسمك ورقة واحدة.

• الكارثة: إذا دخلت طبقة مزدوجة، فإن الضغط الزائد يمكن أن يؤدي إلى ثقب أو "تحطيم" البطانية المطاطية بشكل دائم. تترك البطانية المحطمة فراغًا أبيض في الطباعة على كل ورقة لاحقة.
• التكلفة: استبدال البطانية يكلف مئات الدولارات، ولكن التوقف عن العمل تنظيف الأسطوانات وإعادة تسجيل المطبعة يكلف الآلاف.
• تطبيق MDC: يتم تثبيت مستشعر MDC على لوحة التغذية، ويشير إلى الضغط لتشغيل آلية "الرمي" (رفع الأسطوانات بعيدًا) لحظة اكتشاف ورقة مزدوجة، مما يسمح للطبقة المزدوجة بالمرور دون ضرر.

4.3 معالجة الرقائق الشمسية

رقائق السيليكون المستخدمة في الخلايا الكهروضوئية هشة للغاية وقيمة.

4.3.1 فشل قابض الفراغ

يتم نقل الرقائق بين الحمامات الكيميائية الرطبة (الحفر والتنظيف) باستخدام ظرف مفرغ. غالبًا ما يؤدي التوتر السطحي الناتج عن السوائل إلى التصاق الرقاقتين معًا.

• النتيجة: تؤدي معالجة شطيرة "الرقاقة المزدوجة" إلى إتلاف الرقاقتين ويمكن أن تتحطمهما، مما يؤدي إلى تلويث غرفة الأبحاث بشظايا السيليكون.
• مواصفات MDC: للكشف عن الرقاقة، يتم عادةً تركيب مستشعر MDC بزاوية تتراوح من 15 درجة إلى 30 درجة. نظرًا لأن الرقاقات مسطحة وصلبة تمامًا، فإن الشعاع المتعامد سوف يرتد ذهابًا وإيابًا (الموجة الدائمة)، مما يؤدي إلى إرباك المستشعر. ويضمن الحامل المائل انحراف الطاقة المنعكسة بعيدًا، ولا تصل إلا الطاقة المرسلة (المخففة بواسطة الرقاقة الثانية) إلى جهاز الاستقبال.

4.4 التعبئة والتغليف والخدمات اللوجستية

في إنتاج الصناديق المموجة وعلب المشروبات الكرتونية، يعد تناسق المواد أمرًا أساسيًا.

4.4.1 كشف الوصلات

عند نفاد لفة الورق، يتم "ربط" لفة جديدة في نهاية اللفة القديمة بشريط لاصق. تقوم هذه الوصلة بإنشاء قسم مزدوج السُمك يجب ألا ينتهي به الأمر في الصندوق النهائي (وهي نقطة ضعف).

• دور حركة التغيير الديمقراطي: يكتشف المستشعر التغير المفاجئ في كثافة شريط الوصل الذي يمر بسرعة عالية. يقوم نظام التحكم بتتبع هذه الوصلة ويقوم بتنشيط المروحية النهائية لقطع قسم الوصلة تلقائيًا.

---

5. تحليل التكنولوجيا المقارن: لماذا يفوز الموجات فوق الصوتية

يقدم السوق عدة طرق للكشف عن الأوراق المزدوجة. لماذا يعتبر مستشعر MDC بالموجات فوق الصوتية هو الخيار السائد للتطبيقات عالية الأداء؟

5.1 الموجات فوق الصوتية مقابل الضوئية (الكهروضوئية)

• المبدأ البصري: يقيس انتقال الضوء (العتامة).
• وضع الفشل: تعتمد المستشعرات الضوئية على شفافية المادة. لوح بلاستيكي شفاف يسمح بمرور الضوء (يشبه الهواء). بطاقة سوداء سميكة تحجب الضوء تمامًا (تبدو وكأنها مزدوجة). تتغير درجة تعتيم الورقة التي تحتوي على صورة مطبوعة بسرعة.
• ميزة MDC: الموجات فوق الصوتية مصابة بعمى الألوان. فهو يتفاعل مع الكتلة والكثافة، وليس مع الفوتونات. يتصرف البلاستيك الشفاف والورق الأسود والرقائق المطبوعة بشكل متوقع تحت الفحص بالموجات فوق الصوتية.

5.2 الموجات فوق الصوتية مقابل السعة

• مبدأ السعة: يقيس ثابت العزل الكهربائي للفجوة المادية.
• وضع الفشل: أجهزة الاستشعار السعوية حساسة للرطوبة. تحتوي قطعة من الورق في يوم رطب على كمية أكبر من الماء وتبدو "أكثر سمكًا" منها في يوم جاف، مما يسبب محفزات مزدوجة كاذبة. كما أنها تنجرف مع درجة الحرارة.
• ميزة MDC: في حين أن سرعة الصوت تختلف باختلاف درجة الحرارة، فإن أجهزة استشعار MDC الحديثة تشتمل على ثرمستورات مدمجة لتعويض درجة الحرارة. فهي محصنة إلى حد كبير ضد محتوى الرطوبة في الورق، مما يوفر تشغيلًا مستقرًا عبر بيئات المصنع المتغيرة.

5.3 الموجات فوق الصوتية مقابل الميكانيكية (الاتصال)

• المبدأ الميكانيكي: تقوم الأسطوانات أو الفرجار بقياس السُمك فعليًا.
• وضع الفشل: الاحتكاك والتآكل. يؤدي لمس رقائق البطارية الرقيقة أو أوراق الصور الفوتوغرافية إلى خدش السطح. ترتد الأذرع الميكانيكية أيضًا بسرعات عالية، مما يحد من الإنتاجية.
• ميزة MDC: عدم الاتصال. يقوم المستشعر "بلمس" المادة فقط من خلال نفخة من ضغط الهواء (الصوت)، مما يضمن عدم حدوث أي تآكل أو تلف للمنتج.

---

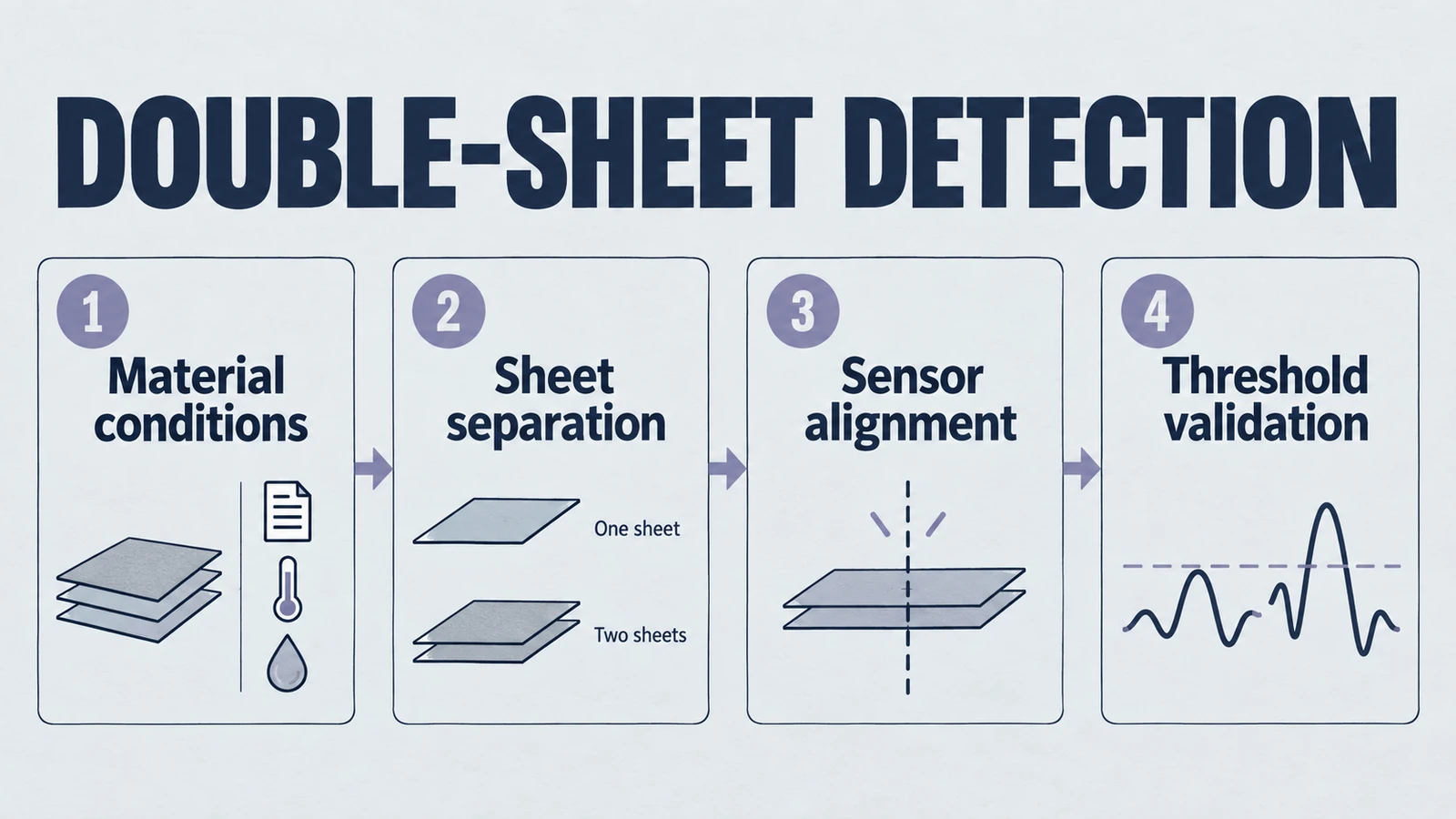

6. التثبيت والتكوين والتعليم

يتطلب تحقيق وعد "الخلو من العيوب" لمستشعر MDC التثبيت الصحيح. هذه أداة دقيقة، وليست مفتاحًا محدودًا بسيطًا.

6.1 هندسة التركيب

• المحاذاة: يجب أن يكون المرسل والمستقبل محوريين. يؤدي عدم المحاذاة إلى اصطدام الشعاع بمبيت جهاز الاستقبال بدلاً من العنصر الانضغاطي، مما يتسبب في إشارة ضعيفة تحاكي الورقة المزدوجة (إيجابية كاذبة). تشتمل مستشعرات يوجي للتكنولوجيا عادةً على مصباح LED للمحاذاة يومض بشكل أسرع مع تحسن المحاذاة، ويتحول إلى اللون الأخضر الثابت عند المحاذاة المثالية.
• تثبيت الرفرفة: يجب أن تعمل شبكة المواد بسلاسة. إذا رفرفت الورقة (اهتزت لأعلى ولأسفل) في الفجوة، فإنها تغير زاوية السقوط بالنسبة للحزمة. يمكن أن يتسبب هذا في انقطاع الإشارة مؤقتًا.
  أفضل الممارسات: قم بتثبيت المستشعر بالقرب من بكرة التوجيه أو مثبت خط المرور لتقليل حركة الورقة الرأسية.
• التركيب بزاوية: بالنسبة للمواد اللامعة/الناعمة (الرقائق والرقائق)، قم بإمالة محور المستشعر 20 درجة إلى 35 درجة نسبة إلى الورقة العادية. وهذا يمنع الموجات الدائمة.

6.2 عملية التدريس

تستخدم مستشعرات MDC الحديثة وظيفة "التعليم" للتكيف مع المادة المحددة التي يتم تشغيلها. هذا يلغي الحاجة إلى ضبط الجهد اليدوي.

1. الخطوة 1: قم بتدريس الفجوة. اضغط على زر Teach (أو قم بالإشارة إلى السلك) بدون أي مادة. يتعرف المستشعر على قوة الإشارة الأساسية لـ "الهواء".
2. الخطوة 2: التدريس بورقة واحدة. ضع عينة واحدة من مادة الإنتاج في الفجوة. اضغط على تعليم. يتعرف المستشعر على ملف تعريف التوهين لطبقة واحدة.
3. الحساب التلقائي: تقوم وحدة المعالجة المركزية الخاصة بالمستشعر تلقائيًا بتعيين عتبات التبديل.
   • العتبة السفلية: قم بتعيين ما يقرب من 50٪ أسفل إشارة الورقة المفردة. أي شيء أقل من هذا هو "مزدوج".
   • العتبة العليا: اضبطه في المنتصف بين الورقة المفردة والهواء. أي شيء فوق هذا هو "مفقود".

يضمن هذا التعديل الديناميكي أن يكون المستشعر حساسًا قدر الإمكان دون إطلاق إنذارات كاذبة.

6.3 تكامل IO-Link

ميزة مستشعرات MDC المتقدمة IO-Link الاتصال. يسمح هذا البروتوكول الرقمي للمستشعر بالإبلاغ عن قيمة سعة الإشارة الفعلية (0-100%) إلى PLC، بدلاً من مجرد إشارات التحويل الرقمية.

• الفائدة: الصيانة التنبؤية. إذا انخفضت قوة إشارة "الهواء" بنسبة 5% خلال شهر، فيمكن لـ PLC وضع علامة تنبيه "مستشعر التنظيف"، مما يشير إلى تراكم الغبار على وجه بيزو، قبل فشل المستشعر في اكتشاف الورقة.

---

7. استكشاف الأخطاء وإصلاحها والصيانة

حتى أقوى الأنظمة تواجه مشكلات. فيما يلي دليل لحل حالات الشذوذ الشائعة في MDC.

7.1 مشغلات الصفحات المزدوجة الزائفة (يتوقف الجهاز دون داع)

• السبب: رفرفة الورقة. ترفرف الورقة وتحرف الشعاع.
  الحل: تثبيت الويب أو زيادة تأخير "مرشح المتوسط" الداخلي للمستشعر (على سبيل المثال، الانتقال من 2.5 مللي ثانية إلى 10 مللي ثانية وقت الاستجابة).
• السبب: التجاعيد. يؤدي التجعد الشديد في الورقة إلى إنشاء جيب هوائي موضعي.
  الحل: استخدم مستشعر M30 عالي الطاقة لاختراق التجاعيد، أو اضبط العتبة السفلية لتكون أكثر تسامحًا.

7.2 قراءات كاذبة للورقة المفردة (تمر الورقة المزدوجة)

• السبب: مزدوجة "رطبة". إذا تم لصق ورقتين معًا بالزيت أو الغراء الرطب، فلا توجد فجوة هوائية.
  الحل: تعتمد الموجات فوق الصوتية على الفجوة الهوائية. يتصرف الزوج المبلل مثل ورقة سميكة واحدة. ومع ذلك، فإن الكتلة مضاعفة. إن إعادة تدريس المستشعر على وجه التحديد على حزمة "Wet Double" قد يسمح له باكتشاف التوهين الناتج عن الكتلة وحدها، على الرغم من صعوبة ذلك.
• السبب: مادة مسامية. يسمح النسيج المفتوح بمرور الصوت بسهولة.
  الحل: استخدم مستشعر تردد أعلى (400 كيلو هرتز)، حيث يتم حجب الترددات العالية بسهولة أكبر بواسطة الألياف الصغيرة.

---

8. ميزة يوجي للتكنولوجيا: علم المواد في المصدر

لاختتام هذا التقرير الفني، من الضروري وضع مستشعر MDC في سياق قدرات الشركة المصنعة له، يوجي للتكنولوجيا. يعد مستشعر الموجات فوق الصوتية جيدًا مثل عنصر السيراميك الخاص به.

8.1 التكامل الرأسي لـ PZT

يقوم معظم مجمعي أجهزة الاستشعار بشراء أقراص بيزو عامة من بائعين خارجيين. تقوم يوجي للتكنولوجيا بتصنيع منتجاتها الخاصة السيراميك الكهرضغطي (PZT) عناصر.

• الاتساق: يتطلب اكتشاف الورقة المزدوجة أن تكون ترددات الرنين الخاصة بجهاز الإرسال وجهاز الاستقبال متطابقة تمامًا. يضمن تحكم يوجي للتكنولوجيا في عملية التلبيد أن كل زوج مطابق صوتيًا، مما يزيد من الحساسية.
• التخصيص: نظرًا لأن يوجي للتكنولوجيا يتحكم في تركيبة السيراميك، فيمكنه تعديل "التشويب" لمادة PZT لتحسينها لصفات معينة - مثل الثبات الحراري العالي لأجهزة الاستشعار المستخدمة في أفران التجفيف الساخنة، أو معاملات الاقتران العالية لأجهزة الاستشعار التي تحتاج إلى قوة اختراق قصوى.

8.2 مواكبة المستقبل مع الصناعة 4.0

تتوافق خارطة طريق تطوير يوجي للتكنولوجيا مع "Smart Factory". من خلال دمج معالجة الإشارات الرقمية (DSP) مباشرة في شريحة المستشعر، سيوفر الجيل التالي من مستشعرات MDC ما يلي:

• ملفات تعريف المواد المتعددة: إمكانية تخزين إعدادات "الكرتون" و"الرقائق" و"البلاستيك" والتبديل بينها بشكل فوري عبر أمر PLC.
• التشخيص الذاتي: أجهزة استشعار تراقب ذاتيًا الشيخوخة الانضغاطية وتنصح بجداول الاستبدال.

---

الخلاصة

ال مستشعر اكتشاف الصفائح المزدوجة MDC هو حجر الزاوية في الأتمتة الصناعية الحديثة. إنه يحول الفيزياء الدقيقة لانتشار الموجات فوق الصوتية إلى يقين ثنائي: "انطلق" أو "توقف". بالنسبة للمصنعين في قطاعات الطباعة والبطاريات والتغليف، تمثل هذه التكنولوجيا الفرق بين التحول المربح وحدث التوقف الكارثي.

بالاختيار يوجي بيزو، لا يتمكن العملاء من الوصول إلى المستشعر فحسب، بل إلى علم المواد الأساسي الذي يجعل الاستشعار بالموجات فوق الصوتية عالي الدقة أمرًا ممكنًا. في عالم حيث يعد انعدام العيوب هو المعيار الوحيد المقبول، يوفر مستشعر MDC الرؤية المطلوبة لتحقيق ذلك.

---

ملحق تفصيلي: البيانات الفنية والمقارنات

الجدول A1: مستشعر MDC مقابل تقنيات المنافسين

الجدول أ2: المواصفات القياسية لسلسلة مستشعرات MDC (مرجع)

الجدول A3: منطق مؤشر حالة LED
