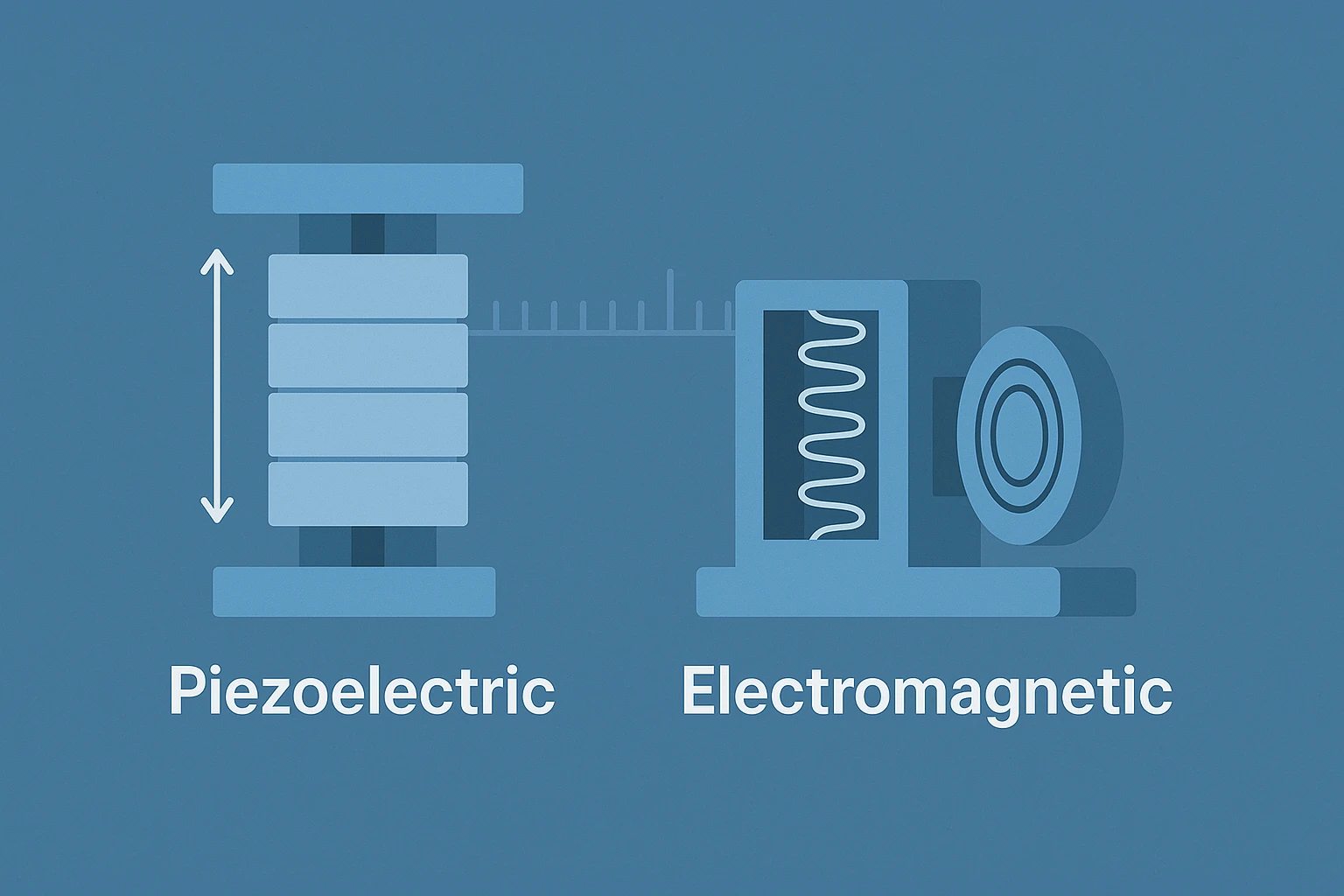

عند اختيار مشغل لتطبيقات الحركة عالية الدقة، يواجه المهندسون ومصممو الأنظمة وفرق الشراء في كثير من الأحيان خيارًا حاسمًا: المشغل الكهرضغطي مقابل المشغل الكهرومغناطيسي - أي نوع يوفر أداءً وموثوقية وفعالية من حيث التكلفة فائقة؟ يتم استخدام كلا النوعين من المشغلات على نطاق واسع عبر الصناعات، من التصوير الطبي إلى تصنيع أشباه الموصلات والروبوتات الدقيقة. ومع ذلك، تعتمد كل تقنية على مبادئ فيزيائية مميزة وتتفوق في ظل ظروف تشغيل مختلفة.
سيرشدك هذا الدليل الشامل عبر المبادئ الأساسية والمزايا النسبية والقيود والتوصيات الخاصة بالتطبيق لهذين النوعين من المشغلات. سواء كنت تختار مكونات لنظام أتمتة صناعي متقدم أو جهاز طبي مضغوط، ستساعدك هذه المقالة في تحديد مشغل الحركة الدقيقة الأنسب لتطبيقك.
ما هي المشغلات الكهرضغطية؟
تعمل المشغلات الكهرضغطية بناءً على التأثير الكهرضغطي العكسي، وهي ظاهرة تخضع فيها مواد مثل تيتانات زركونات الرصاص (PZT) لتشوه ميكانيكي عند تعرضها لمجال كهربائي. هذه التشوهات صغيرة للغاية ولكنها تحدث بسرعة وقابلية للتحكم ملحوظة. تترجم مشغلات بيزو مدخلات الجهد إلى إزاحات دقيقة للغاية، مما يتيح تحديد المواقع بدقة فائقة.
الخصائص الرئيسية:
- أوقات استجابة فائقة السرعة، عادةً في نطاق الميكروثانية
- دقة دون نانومتر أو حتى على المستوى الذري
- لا توجد أجزاء ميكانيكية دوارة أو منزلقة (تصميم الحالة الصلبة)
- مضغوط للغاية وخفيف الوزن، مثالي للأنظمة المدمجة
- الحد الأدنى من التباطؤ مع التحكم في الحلقة المغلقة
بسبب هذه الخصائص، غالبًا ما توجد مشغلات بيزو في الأجهزة التي تتطلب دقة واستقرارًا فائقين، مثل مراحل الفحص المجهري وأنظمة ضبط الليزر و المعدات الطبية المتقدمة. إن قدرتها على أداء حركات سريعة وقابلة للتكرار دون تآكل ميكانيكي تجعلها خيارًا مفضلًا في البيئات التي تكون فيها الموثوقية وطول العمر أمرًا بالغ الأهمية.
ما هي المشغلات الكهرومغناطيسية؟
تستخدم المشغلات الكهرومغناطيسية - وأبرزها مشغلات الملف الصوتي (VCAs) - مبدأ قوة لورنتز. عندما يمر تيار عبر ملف يقع داخل مجال مغناطيسي، فإنه يولد قوة خطية أو دورانية. على عكس مشغلات بيزو، توفر VCAs نطاقات سفر طويلة نسبيًا وملفات تعريف قوة سلسة، مما يجعلها مناسبة لتطبيقات الحركة المستمرة.
الخصائص الرئيسية:
- أطوال شوط طويلة، تتراوح غالبًا من مليمترات إلى عدة سنتيمترات
- ملفات تعريف حركة خطية أو دورانية سلسة
- قادرة على التعامل مع القوى والسرعات العالية
- عادة ما تكون أكثر قوة في سيناريوهات التحميل العالي
- بشكل عام أكبر وأكثر استهلاكًا للطاقة من أجهزة بيزو
تستخدم VCAs بشكل شائع في أنظمة الصوت (مثل مكبرات الصوت) وأدوات القياس الدقيقة والروبوتات وأجهزة التغذية المرتدة اللمسية. تكمن قوتها في القدرة على توليد حركة مستدامة على نطاقات طويلة مع توفير دقة موضعية جيدة.
مزايا مشغل بيزو
عند تقييم مشغلات الملف الصوتي مقابل بيزو للأنظمة عالية الأداء، تقدم المشغلات الكهرضغطية العديد من المزايا المقنعة، لا سيما في التصميمات عالية الدقة أو المقيدة بالمساحة:
- دقة أعلى: توفر مشغلات بيزو مستويات دقة يمكن أن تصل إلى دقة دون نانومتر - مثالية لمهام مثل محاذاة الألياف وقياس التداخل والطباعة الحجرية النانوية.
- وقت استجابة سريع: يتيح تحويلها الكهروميكانيكي المباشر أوقات استجابة في نطاق الميكرو إلى النانو ثانية، وهو أفضل بكثير من نظيراتها الكهرومغناطيسية.
- لا يوجد تداخل مغناطيسي: نظرًا لأنها لا تولد أو تتطلب مجالات مغناطيسية، يمكن لمشغلات بيزو العمل في بيئات حساسة مغناطيسيًا، مثل أنظمة التصوير بالرنين المغناطيسي وإلكترونيات الفضاء.
- كفاءة عالية في استخدام الطاقة: يتم استهلاك الطاقة فقط أثناء التشغيل، مما يجعلها فعالة للغاية في تطبيقات وضع الانتظار حيث تسحب الأجهزة الكهرومغناطيسية تيارًا مستمرًا.
- الاكتناز والتكامل: عامل الشكل الصغير والوزن المنخفض يجعل من السهل دمجها في الأنظمة المحمولة أو المصغرة دون التضحية بالأداء.
- عمر تشغيلي طويل: مع عدم وجود أسطح تلامس ميكانيكية، تعاني مشغلات بيزو من الحد الأدنى من التآكل، مما يضمن الاستقرار والمتانة على المدى الطويل.
نقاط قوة المشغل الكهرومغناطيسي
على الرغم من قيودها في التطبيقات فائقة الدقة، تجلب المشغلات الكهرومغناطيسية فوائد كبيرة في العديد من سياقات التحكم في الحركة:
- نطاق سفر ممتد: تتحرك مشغلات بيزو عادةً في غضون بضع مئات من الميكرونات؛ يمكن لـ VCAs تمديد الحركة عبر عدة سنتيمترات، مما يجعلها مثالية للتطبيقات التي تتطلب نطاقات حركة أوسع.
- خرج قوة ثابت: يمكن للمشغلات الكهرومغناطيسية الحفاظ على قوة مستقرة لفترات طويلة، وهو أمر ضروري لتطبيقات مثل الضغط أو التثبيت أو التحكم في الاهتزاز.
- تكلفة أقل للأنظمة الكبيرة: في التطبيقات التي لا تتطلب دقة قصوى، تميل المشغلات الكهرومغناطيسية إلى أن تكون أكثر فعالية من حيث التكلفة.
- سهولة التحكم في الإزاحات الكبيرة: غالبًا ما تتطلب مشغلات بيزو محركات عالية الجهد وأنظمة تغذية مرتدة ذات حلقة مغلقة، بينما يمكن التحكم في VCAs ببساطة أكبر باستخدام مصادر التيار وأجهزة الاستشعار التقليدية.
- المتانة الحرارية: تتحمل المشغلات الكهرومغناطيسية عمومًا نطاقات درجات حرارة أوسع وتكون أكثر ملاءمة للبيئات الصناعية الوعرة.
- توافر واسع: يتم إنتاج المشغلات الكهرومغناطيسية بكميات كبيرة لمختلف الصناعات، مما يترجم غالبًا إلى سهولة المصادر وأوقات تسليم أقل.
سيناريوهات التطبيق الشائعة
فيما يلي مقارنة عملية لأنواع المشغلات الأكثر ملاءمة بناءً على سياقات تطبيق محددة:
| مجال التطبيق | نوع المشغل الموصى به | الأساس المنطقي |
|---|---|---|
| أنظمة تحديد المواقع النانوية | كهرضغطي | دقة قصوى واستجابة ديناميكية سريعة مطلوبة |
| فحص رقاقة أشباه الموصلات | كهرضغطي | متوافق مع الغرفة النظيفة، حركة خالية من الاهتزاز بدقة نانومترية |
| معدات الصوت | كهرومغناطيسي (ملف صوتي) | حركة مستمرة سلسة وتصميم فعال من حيث التكلفة |
| الروبوتات (الصناعية والخدمية) | كهرومغناطيسي أو هجين | سفر أطول واحتياجات قوة أعلى، يمكن دمجها مع مراحل بيزو |
| التصوير الطبي (مثل التصوير بالرنين المغناطيسي) | كهرضغطي | مناعة EMC، وبصمة مدمجة، وانبعاث مجال مغناطيسي صفري |
| أنظمة محاذاة الألياف الضوئية | كهرضغطي | دقة تحديد المواقع بمستوى النانومتر ضرورية لتحسين الإشارة |
| أنظمة التغذية المرتدة اللمسية | كهرومغناطيسي | نطاق حركة أوسع واستجابة لمسية أقوى |

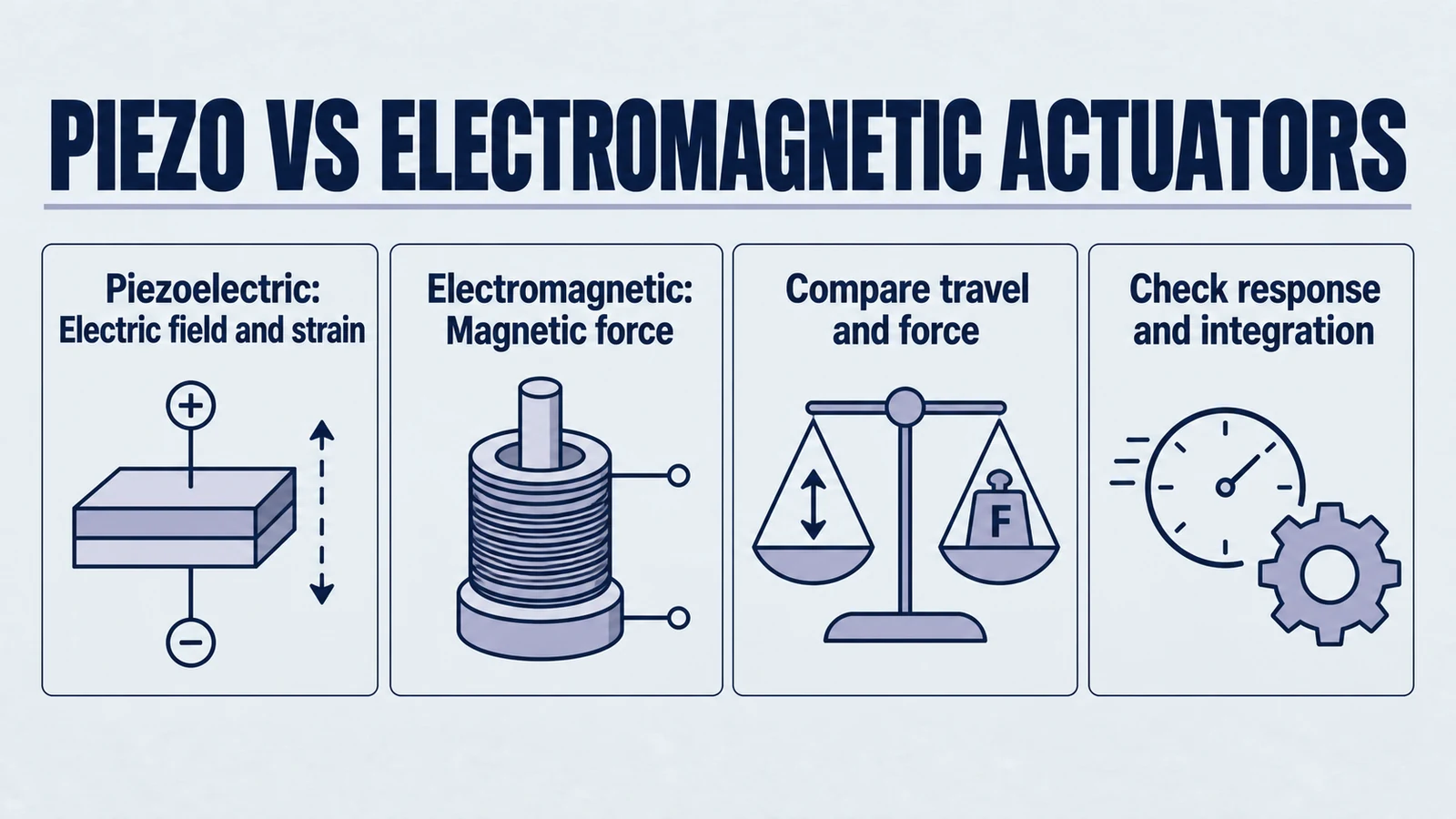

أفكار نهائية: المشغل الكهرضغطي مقابل الكهرومغناطيسي
لا يتعلق الاختيار بين مشغل كهرضغطي مقابل كهرومغناطيسي بالعثور على تقنية متفوقة عالميًا ولكن بالأحرى اختيار الأداة المناسبة للمهمة. يجب أن يعتمد قرارك على مقاييس الأداء الرئيسية بما في ذلك:
- الدقة والدقة المطلوبة
- نطاق الحركة
- الظروف البيئية (مثل الحساسية المغناطيسية، درجة الحرارة)
- قيود المساحة وتعقيد التكامل
- تكلفة النظام الإجمالية واحتياجات صيانة دورة الحياة
إذا كان تطبيقك يتطلب دقة قصوى واستجابة فائقة السرعة وبصمة مدمجة، فمن المحتمل أن يكون مشغل بيزو هو الحل الأمثل. ومع ذلك، إذا كنت تعطي الأولوية لـ الحركة بعيدة المدى وقدرات القوة العالية والتحكم المباشر، فقد تكون المشغلات الكهرومغناطيسية أكثر ملاءمة.
في العديد من الأنظمة المتقدمة، تظهر مناهج هجينة تجمع بين نقاط قوة كلا النوعين من المشغلات. على سبيل المثال، قد يتم استخدام ملف صوتي لتحديد المواقع الخشنة بينما يتعامل مشغل بيزو مع الضبط الدقيق. يمكن لهذا التآزر تحقيق أفضل ما في العالمين.
لست متأكدًا من اختيارك؟ اتصل بـ يوجي للحصول على إرشادات الخبراء و حلول مشغلات بيزو المصممة خصيصًا والتي تقدم أداءً متميزًا مصممًا لمتطلباتك الفريدة.
سواء كنت بحاجة إلى عناصر كهرضغطية على شكل قرص، أو مكونات على شكل حلقة، أو تكوينات متخصصة أخرى، يمكن لفريقنا الهندسي مساعدتك في اختيار الحل الكهرضغطي المناسب لتطبيق التحكم الدقيق في الحركة الخاص بك.
