السيراميك الكهرضغطي هو جوهر أجهزة الموجات فوق الصوتية، حيث يحول الإشارات الكهربائية إلى اهتزازات ميكانيكية دقيقة من أجل التنظيف، والانحلال، والتصوير الطبي، وتطبيقات الاستشعار. من بين الأشكال المختلفة، تعد الحلقات الانضغاطية والأقراص الانضغاطية أكثر العناصر الكهرضغطية شيوعًا في صناعة الموجات فوق الصوتية. يؤثر الاختيار بينهما بشكل مباشر على أداء منتجك، وكفاءة الطاقة، والمتانة، والقدرة التنافسية في السوق.
سيساعد هذا الدليل الشامل المهندسين ومديري المشتريات ومطوري أجهزة الموجات فوق الصوتية على فهم الاختلافات والتطبيقات واعتبارات الأداء وأطر الاختيار بشكل منهجي عند الاختيار بين حلقات بيزو وأقراص بيزو.
ملاحظة الحالة: اختيار العناصر الحلقية لمحول الطاقة الجراحي
جاءت إلينا إحدى شركات الأجهزة الطبية التي تعمل على تطوير محولات الطاقة الجراحية بالموجات فوق الصوتية من أجل حلقات PZT-8 الصلبة في نطاق القطر الخارجي الذي يتراوح بين 16 و25 ملم، وهي عشرات القطع للتحقق من صحة التصميم، مع اعتبار الاستقرار في إطار المهمة الجراحية أولوية معلنة وليس السعر.
أحد الأشكال الهندسية المطلوبة لا يتطابق مع الأدوات الموجودة. بدلاً من إلزام العميل بتكلفة الأدوات في مرحلة التحقق من الصحة، اقترحنا التحقق أولاً باستخدام أقرب حجم حلقة متوفر في المخزون وفتح الأدوات المخصصة فقط بعد تجميد التصميم. تم إكمال طلب العينة وفقًا لأبعاد المخزون، وينتظر قرار الأدوات الآن حيث ينتمي - خلف الصوتيات التي تم التحقق منها، وليس أمامها. في مرحلة النموذج الأولي، تتمثل مهمة المورد في تقليل إنفاقك الذي لا رجعة فيه.
1. فهم العناصر الكهرضغطية: الحلقات مقابل الأقراص
ما هو قرص بيزو؟
القرص الانضغاطي هو عبارة عن مكون سيراميك كهروضغطي مسطح ودائري بدون ثقب مركزي، ويتميز عادةً بأقطاب كهربائية على الأسطح العلوية والسفلية. يمكن أن يدعم السُمك، والشعاعي، وفي التجميعات، أوضاع الانحناء. يعتمد إزاحة السطح على الوضع ونسبة العرض إلى الارتفاع والتركيب والحمل؛ شكل القرص لا يضمن سعة موحدة.
ما هي حلقة بيزو؟
تتشابه الحلقة الانضغاطية في الشكل ولكنها تحتوي على فتحة مركزية، مما يسمح بتركيبها باستخدام مسمار أو عمود، وهو أمر مفيد بشكل خاص في التطبيقات التي تتطلب محاذاة محورية دقيقة، وتثبيتًا، وتكاملًا ميكانيكيًا سهلاً. يؤدي وجود الثقب إلى تغيير توزيع الاهتزاز، والذي يمكن الاستفادة منه في تصميمات الموجات فوق الصوتية المحددة.
2. الاختلافات الهيكلية والتركيب
طرق التركيب
- الأقراص الانضغاطية يتم عادةً ربطها مباشرةً بالألواح المعدنية أو الركائز باستخدام مادة إيبوكسي أو مادة لاصقة موصلة.
- حلقات بيزو السماح بالتثبيت الميكانيكي باستخدام البراغي أو الغسالات أو الهياكل الزنبركية، مما يجعل التجميع والاستبدال أسهل في أنظمة الموجات فوق الصوتية عالية الطاقة.
تكامل التصميم
- الأقراص مثالية لأسطح محولات الطاقة المسطحة، والتي تتطلب تلامسًا موحدًا.
- خواتم تمكين التمركز السهل وتحسين الاستقرار الميكانيكي في ظل عملية الموجات فوق الصوتية عالية الطاقة.
3. أوضاع الاهتزاز وسلوك الرنين
أقراص بيزو:
- يهتز بشكل أساسي في أوضاع السُمك والشعاع.
- يتطلب التحقق من صحة الشكل والسعة المحملة؛ هندسة القرص وحدها لا تضمن نقل الطاقة بشكل منتظم.
- مناسبة للتطبيقات التي تتطلب التحكم الدقيق في تردد الرنين.
حلقات بيزو:
- عرض أنماط الاهتزاز المعدلة بسبب الثقب المركزي، مما يؤثر على توزيع الطاقة.
- قادرة على التعامل مع الضغوط الميكانيكية العالية خلال التذبذبات ذات السعة العالية.
- يمكن أن يدعم ترددات الرنين المنخفضة بسبب الهندسة، مما يفيد أنظمة التنظيف والانحلال بالموجات فوق الصوتية الكبيرة.
4. ملاءمة التطبيق
التطبيقات المثالية لأقراص بيزو:
- منظفات بالموجات فوق الصوتية الصغيرة
- محولات التصوير الطبي
- أجهزة استشعار بالموجات فوق الصوتية لقياس التدفق والمسافة والمستوى
- المحركات في أجهزة تحديد المواقع الدقيقة
التطبيقات المثالية لحلقات بيزو:
- معدات التنظيف بالموجات فوق الصوتية عالية الطاقة
- أجهزة اللحام والقطع بالموجات فوق الصوتية
- البخاخات للاستخدام الطبي والصناعي
- البخاخات بالموجات فوق الصوتية ذات المساحة الكبيرة
- التطبيقات التي تتطلب محولات طاقة Langevin المثبتة بمسامير
5. اعتبارات الأداء في الاختيار
التردد ومعالجة الطاقة
- حلقات بيزو يمكن أن تعمل بكفاءة في أنظمة الموجات فوق الصوتية ذات التردد المنخفض وعالية الطاقة.
- الأقراص الانضغاطية في تطبيقات الطاقة ذات التردد العالي والمنخفض إلى المتوسط التي تتطلب تحكمًا دقيقًا.
تحمل الإجهاد الميكانيكي
- تقوم الحلقات بتوزيع الضغط الميكانيكي بشكل متساوٍ أثناء العمليات ذات السعة العالية، مما يقلل من خطر التشقق ويحسن عمر الخدمة.
- تعتبر الأقراص أكثر ملاءمة للأحمال الميكانيكية المعتدلة حيث يمكن تحقيق التركيب المستقر.
الكفاءة ونقل الطاقة
- تؤثر الهندسة على كفاءة الاقتران؛ تأكد من أن دائرة التشغيل الخاصة بك تتطابق مع تردد رنين العنصر.
- يمكن أن يؤدي اختيار السُمك والقطر المناسبين لتطبيقك إلى زيادة كفاءة نقل الطاقة إلى أقصى حد.
الإدارة الحرارية
- تطبيقات الموجات فوق الصوتية عالية الطاقة تولد الحرارة. تسمح الحلقات بإدارة حرارية أفضل في التجميعات المثبتة.
- تتطلب الأقراص اختيارًا دقيقًا للمواد اللاصقة للتحكم في الحرارة دون التصفيح.
6. التخصيص واعتبارات المواد
في YJ Piezo، ننتج حلقات وأقراص بيزو باستخدام تركيبات PZT المتقدمة مع معاملات اقتران كهروميكانيكية مستقرة وعالية، وفقد منخفض للعزل الكهربائي، وعوامل Q ميكانيكية ممتازة. نحن نقدم:
- قطر خارجي مخصص، وسمك، وقطر داخلي (للحلقات)
- أنماط قطب كهربائي مخصصة (كاملة، مجزأة، مزدوجة الجوانب)
- خيارات المواد بما في ذلك PZT-4 و PZT-5، ومواد عالية الطاقة منخفضة الخسارة للتطبيقات الصعبة
- التحكم في التفاوت لأداء رنين متسق عبر الدفعات

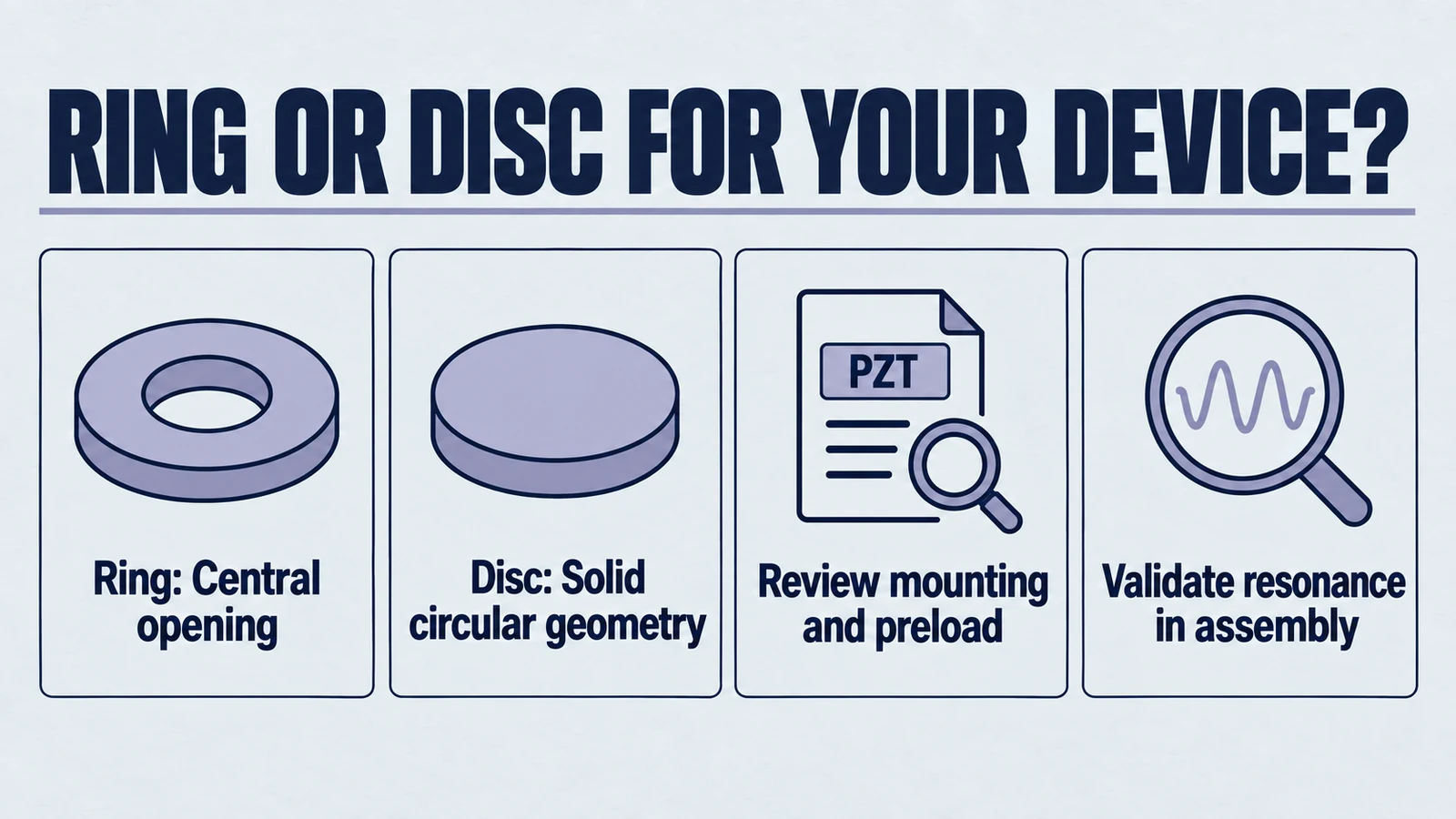

7. إطار عمل الاختيار خطوة بخطوة
- وضح احتياجات تطبيقك: حدد متطلبات تردد التشغيل والجهد والطاقة والسعة.
- تحديد قيود التركيب: حدد ما إذا كان الترابط اللاصق أو التثبيت الميكانيكي مفضلًا.
- تقييم متطلبات الاهتزاز: التحقق من صحة الشكل الفعلي لوضع القرص/الحلقة وتوزيع السعة تحت الحمل المقصود.
- تقييم الظروف البيئية: ضع في اعتبارك عوامل تبديد الحرارة والرطوبة والإجهاد الميكانيكي.
- النموذج الأولي والتحقق من الصحة: اختبر مع دفعات صغيرة لتأكيد الأداء في العالم الحقيقي في جهازك.
- استشر الخبراء: تفاعل مع الشركات المصنعة مثل YJ Piezo للحصول على توصيات مخصصة.
8. خرافات شائعة حول الحلقات والأقراص الكهرضغطية
"الأقراص هي الأفضل دائمًا للتطبيقات الدقيقة."
ليس دائما. يمكن أن توفر الحلقات أيضًا الدقة عند محاذاتها بشكل صحيح ويمكنها التعامل مع الضغط العالي، مما يجعلها مناسبة للدقة في التطبيقات عالية الطاقة.
"الحلقات والأقراص قابلة للتبديل."
فهي ليست قابلة للتبديل بشكل كامل. في حين أن كلاهما عبارة عن عناصر كهرضغطية، فإن تكاملها الميكانيكي وخصائص الاهتزاز تختلف، مما يؤثر على كفاءة جهازك ومخرجاته.
9. دراسات حالة
الحالة 1: جهاز التنظيف بالموجات فوق الصوتية
يحتاج أحد العملاء في قطاع التنظيف الصناعي إلى محول طاقة يمكنه التعامل مع طاقة عالية (600 واط) عند 28 كيلو هرتز مع الحفاظ على الاستقرار الحراري. تم اختيار حلقة بيزو، مما يسمح بتثبيت البراغي لتحقيق الاستقرار الحراري والميكانيكي، مما يحقق زيادة بنسبة 15% في كفاءة التنظيف.
الحالة 2: البخاخات الطبية
بالنسبة إلى البخاخات الطبية التي تتطلب توليد قطيرات دقيقة بتردد 1.7 ميجاهرتز، تم اختيار قرص بيزو بقطر وسمك محددين، مع التماثل وإخراج الهباء الجوي الذي يتطلب التحقق من صحة التجميع المحمل.
الحالة 3: مستشعر الموجات فوق الصوتية
يحتاج مطور مستشعر مستوى الموجات فوق الصوتية إلى حساسية عالية واستقرار التردد. تم اختيار قرص بيزو لوضع معين وترتيب التركيب. يتطلب أي تحسين للنطاق المطالب به الظروف الفعلية قبل/بعد الاختبار؛ ولا يمكن استنتاج الاهتزاز المنتظم من الشكل.
10. كيف تدعم YJ Piezo مشاريعك
قامت شركة YJ Piezo بتصنيع مكونات كهرضغطية منذ عام 1996، بما في ذلك حلقات وأقراص كهرضغطية لمصنعي المعدات الأصلية العالميين في القطاعات الطبية والصناعية والاستهلاكية. نحن نقدم:
- استشارات هندسية لاختيار التصميم
- عينات مخصصة مع فترات زمنية قصيرة
- توريد دفعات مستقر لاحتياجات الإنتاج الخاصة بك
- مراقبة الجودة بشكل متسق لتقليل تنوع الأجهزة
الخلاصة: اختيار العنصر الكهرضغطي المناسب
الحلقات الانضغاطية والأقراص الانضغاطية مزايا فريدة اعتمادًا على تصميم جهاز الموجات فوق الصوتية ومتطلبات الطاقة والأداء. ومن خلال فهم الاختلافات في البنية وسلوك الاهتزاز وملاءمة التطبيق، يمكنك اتخاذ خيارات مستنيرة لتعزيز كفاءة منتجك وطول عمره.
إذا كنت بحاجة إلى مساعدة في اختيار العنصر الكهرضغطي الأمثل لأجهزة الموجات فوق الصوتية، اتصل بـ YJ Piezo للحصول على استشارة تفصيلية.
