الفراغ الصوتي: الموثوقية الهندسية في استشعار مستوى الموجات فوق الصوتية وسط وسائط معقدة متعددة المراحل

1. مقدمة: الحاجز غير المرئي في الأتمتة الصناعية

في عالم الأتمتة الصناعية الدقيق، يعد قياس مستوى السائل أحد أهم متغيرات العملية. من الخزانات الواسعة لمحطات معالجة مياه الصرف الصحي البلدية إلى أجهزة التخمير المعقمة المصنوعة من الفولاذ المقاوم للصدأ في صناعة الأدوية، تعد القدرة على التحديد الدقيق لحجم السائل في الوعاء أمرًا بالغ الأهمية لإدارة المخزون ومراقبة العمليات وأنظمة السلامة. لعقود من الزمن، استشعار مستوى الموجات فوق الصوتية لقد كان بمثابة تقنية أساسية في هذا المجال. نظرًا لطبيعته غير المتصلة، وبساطته الميكانيكية، وفعاليته من حيث التكلفة مقارنة بالبدائل النووية أو الرادارية، أصبح مستشعر الموجات فوق الصوتية هو المواصفات الافتراضية لمراقبة مستوى الأغراض العامة.

ومع ذلك، بالنسبة للشركة المصنعة للمعدات الأصلية (OEM) التي تصمم الجيل التالي من معدات الاستشعار، أو مهندس الأتمتة الذي يقوم بتعديل مفاعل كيميائي مثير للمشاكل، فإن تقنية الموجات فوق الصوتية تمثل ثغرة واضحة ومحبطة في كثير من الأحيان: تدهور أدائها الكارثي في ​​​​وجود الرغوة السطحية. هذه الظاهرة ليست مجرد مصدر إزعاج؛ إنه فشل أساسي لمبدأ القياس المتجذر في الفيزياء الصوتية المعقدة للوسائط متعددة الأطوار. عندما تواجه نبضة فوق صوتية طبقة من الرغوة، فإن المستشعر لا يفقد الدقة فحسب، بل غالبًا ما يفقد "رؤيته" تمامًا، ويبلغ عن أخطاء فقدان الصدى (LOE)، أو ما هو أسوأ من ذلك، حيث يبلغ عن مستويات كاذبة خطيرة يمكن أن تؤدي إلى امتلاء الخزانات والتلوث البيئي.

يهدف هذا التقرير إلى تفكيك "مشكلة الرغوة" بتفاصيل هندسية صارمة. سوف ننتقل إلى ما هو أبعد من التفسير السطحي القائل بأن "الرغوة تمتص الصوت" لاستكشاف الآليات الديناميكية الحرارية والميكانيكية ومعالجة الإشارات التي تجعل الرغوة مادة صوتية خارقة قادرة على هزيمة حتى خوارزميات وقت الرحلة الأكثر تطوراً. من خلال فهم التفاعلات بين النقل الكهروضغطي، وعدم تطابق المعاوقة، ورنين Minnaert، وتشتت Mie، يمكن للمصممين والمهندسين اتخاذ قرارات مستنيرة بشأن اختيار أجهزة الاستشعار وتركيبها والحدود الأساسية للقياس الصوتي في البيئات الصناعية الرطبة.

1.1 المخاطر الكبيرة لفشل القياس

إن الآثار المترتبة على فشل المستشعر في تطبيقات الرغوة شديدة. في قطاع التكنولوجيا الحيوية، يعتبر "كراوسين" أو رأس الرغوة الموجود في خزان التخمير علامة على وجود نشاط بيولوجي صحي، ولكنه يحجب مستوى السائل أدناه. جهاز استشعار بالموجات فوق الصوتية يقرأ سطح الرغوة حيث أن مستوى السائل قد يؤدي إلى حقن مضاد الرغوة قبل الأوان أو إيقاف التغذية قبل الأوان، مما يؤدي إلى تغيير كيمياء الدفعة. في معالجة مياه الصرف الصحي، وتحديدًا في أجهزة الهضم اللاهوائية، يمكن أن يؤدي تكوين رغوة النوكارديا إلى تكوين طبقة سميكة وقشرية. إذا قام جهاز استشعار بالموجات فوق الصوتية بتثبيت هذه القشرة أثناء انخفاض مستوى السائل، فقد تجف مضخات التفريغ، مما يؤدي إلى التجويف والفشل الميكانيكي للمعدات الرأسمالية.

علاوة على ذلك، فإن عملية استكشاف الأخطاء وإصلاحها لهذه الإخفاقات غالبًا ما تكون غير بديهية. يحاول المشغلون في كثير من الأحيان زيادة "كسب" أو حساسية المستشعر، ليجدوا أن هذا يؤدي إلى تفاقم المشكلة عن طريق تضخيم أرضية الضوضاء الصوتية الناتجة عن انفجار الفقاعات نفسها. للتغلب على هذه التحديات، يجب على المرء أولاً أن يفهم التشغيل المثالي لمحول الطاقة بالموجات فوق الصوتية ثم تحليل كيف يؤدي إدخال بنية الرغوة الخلوية إلى تدمير الظروف اللازمة للقياس.

2. فيزياء النقل بالموجات فوق الصوتية والانتشار المثالي

لفهم أمراض الفشل، يجب علينا أولاً إنشاء فسيولوجيا نظام القياس بالموجات فوق الصوتية الصحي. يعد مستشعر مستوى الموجات فوق الصوتية الصناعي الحديث أحد أعجوبة الهندسة الكهروميكانيكية، حيث يعتمد على المعالجة الدقيقة للمواد الكهرضغطية لسد الفجوة بين المجالين الإلكتروني والصوتي.

2.1 المحرك الكهرضغطي

في قلب كل جهاز استشعار بالموجات فوق الصوتية يكمن محول الطاقة الكهرضغطية. بالنسبة للتطبيقات الصناعية التي تعمل في نطاق 30 كيلو هرتز إلى 200 كيلو هرتز، يكون هذا عادةً عنصرًا سيراميكًا يتكون من تيتانات زركون الرصاص (PZT). يُفضل PZT لمعامل الاقتران الكهروميكانيكي العالي، مما يعني أنه يحول الجهد الكهربائي بكفاءة إلى إجهاد ميكانيكي والعكس صحيح.

عندما يتم تطبيق نبض كهربائي عالي الجهد (نبض الإثارة) على بلورة PZT، يتشوه هيكل الشبكة، مما يتسبب في تحرك وجه المستشعر للأمام والخلف. يؤدي هذا الإزاحة الميكانيكية إلى ضغط وتخلخل جزيئات الهواء المجاورة لوجه المستشعر، مما يؤدي إلى إطلاق موجة ضغط طولية -الزقزقة فوق الصوتية- في الهواء.

تخضع كفاءة هذا الإطلاق للمقاومة الصوتية () من المواد المعنية. المعاوقة الصوتية هي نتاج الكثافة () وسرعة الصوت () في الوسط:

يتمثل التحدي الأساسي الذي يواجه مصممي أجهزة الاستشعار في عدم تطابق المعاوقة الهائل بين سيراميك PZT والهواء.

• PZT السيراميك: رايلز (كجم/م²·ث).
• الهواء: ريلز.

بدون تدخل، قد يتسبب عدم التطابق هذا في انعكاس الغالبية العظمى من الطاقة الصوتية مرة أخرى إلى جسم المستشعر بدلاً من الانتشار في الهواء. للتغلب على ذلك، تستخدم أجهزة الاستشعار عالية الأداء طبقات متطابقة - مواد ذات ممانعة متوسطة بين السيراميك والهواء (عادةً مركبات الإيبوكسي أو الرغاوي النحوية) - لتقليل المعاوقة وزيادة نقل الطاقة إلى أقصى حد. يعد هذا السياق أمرًا حيويًا لأنه يسلط الضوء على أن النبض بالموجات فوق الصوتية يخوض بالفعل معركة شاقة لدخول الهواء؛ لديها احتياطيات طاقة محدودة حتى قبل أن تصل إلى الهدف.

2.2 مبدأ زمن الرحلة

بمجرد انتقاله في الهواء، تنتقل نبضات الموجات فوق الصوتية نحو السطح المستهدف. يقوم المستشعر بتحويل أجهزته الإلكترونية من وضع "الإرسال" إلى وضع "الاستقبال"، في انتظار الصدى. المسافة () يتم حسابه باستخدام وقت الرحلة () وسرعة الصوت ():

لكي تكون هذه المعادلة صحيحة لا بد من توفر شرطين:

• السرعة الثابتة: يجب أن تكون سرعة الصوت معروفة وثابتة نسبياً على طول المسار. في الهواء عند 20 درجة مئوية، م/ث. ومع ذلك، يمكن لتدرجات الحرارة والرطوبة والأبخرة الكيميائية أن تغير هذه السرعة، مما يتطلب التعويض.
• الانعكاس المرآوي: يجب أن يعكس السطح المستهدف الموجة الصوتية إلى المستشعر. يتطلب مسار العودة هذا سطحًا "صلبًا" صوتيًا وناعمًا نسبيًا مقارنة بالطول الموجي للصوت.

2.3 ضرورة الحدود الصعبة

يتم تحديد قوة الصدى الراجع بواسطة معامل الانعكاس () عند الحد الفاصل بين الهواء والهدف السائل. يمثل نسبة سعة الضغط المنعكس إلى سعة الضغط الساقط:

فكر في الحالة المثالية لسطح الماء:

• ريلز.
• رايلز (1.48 ميلي رايلز).

استبدال هذه القيم:

بالديسيبل، خسارة العودة هي:

هذه النتيجة عميقة. ويشير إلى أن سطح الماء الهادئ يعمل كمرآة صوتية شبه مثالية، ويعكس 99.9% من الطاقة الساقطة. هذا الانعكاس القوي هو شريان الحياة للقياس بالموجات فوق الصوتية. تتم معايرة خوارزميات كسب المستشعر لتوقع هذه العودة الهائلة للطاقة. عندما تواجه الإشارة الماء، فإنها تصطدم بـ "جدار صوتي" وترتد بدقة عالية. تشرح هذه الآلية سبب فعالية الموجات فوق الصوتية في التطبيقات السائلة القياسية. كما أنه يمهد الطريق للفشل. تعتمد التقنية بأكملها على افتراض عدم تطابق المعاوقة العالية في الواجهة المستهدفة. والرغوة، بطبيعتها، تدحض هذا الافتراض.

3. تشريح الرغوة: مادة صوتية

تظهر الرغوة للعين المجردة كطبقة رغوية بيضاء اللون. بالنسبة للفيزيائي، الرغوة عبارة عن تشتت معقد لجيوب الغاز المحاصرة في مصفوفة سائلة، ويتم تنظيمها بواسطة التوتر السطحي. إنها في الواقع مادة صوتية خارقة، وهي عبارة عن مركب منظم تختلف خصائصه الصوتية جذريًا عن مجموع أجزائه.

3.1 التصنيفات الهيكلية: الرطب مقابل الجاف

يتم تحديد السلوك الصوتي للرغوة بشكل صارم من خلال جزء حجم السائل الخاص بها ()، والمعروف أيضًا بالبلل أو الكثافة.

3.1.1 الرغوة الجافة (الهيكل متعدد السطوح)

مع استنزاف الرغوة وتقادمها، تسحب الجاذبية السائل إلى الأسفل عبر القنوات المعروفة بحدود الهضبة. تتشوه الفقاعات من المجالات إلى أشكال متعددة السطوح (غالبًا خلايا كلفن أو هياكل Weaire-Phelan) مفصولة بأغشية سائلة رقيقة للغاية (صفائح).

• جزء السائل: عادة إلى .
• الكثافة: منخفض جدًا يقترب من مستوى الهواء.
• الصلابة الهيكلية: يتم توفيرها عن طريق التوتر السطحي في الأغشية الرقيقة.
• التضمين الصوتي: تمثل الرغوة الجافة حدودًا "ناعمة". إن معاوقته الصوتية أعلى قليلاً فقط من الهواء، مما يؤدي إلى انتقال عالي (امتصاص) وانعكاس منخفض.

3.1.2 الرغوة الرطبة (الهيكل الكروي)

في الرغوة المتولدة حديثًا أو العمليات الديناميكية مثل الغليان، تحتفظ الفقاعات بشكل كروي ويتم فصلها بجدران سميكة من السائل.

• جزء السائل: إلى .
• الكثافة: أعلى بكثير من الهواء، ويعمل مثل "سائل فقاعي".
• التضمين الصوتي: تتمتع الرغوة الرطبة بمقاومة أعلى من الرغوة الجافة. إنه يخلق حدود انعكاس أقوى، وغالبًا ما يخدع المستشعرات للكشف عن سطح الرغوة كمستوى السائل. وهذا يختلف عن المتخصصة أجهزة استشعار للكشف عن الفقاعات بالموجات فوق الصوتية، والتي تم تصميمها للتثبيت على الأنابيب وتحديد هذه التحولات بين الغاز والسائل على وجه التحديد.

3.2 توزيع حجم الفقاعة

نادرًا ما تكون الرغاوي الصناعية أحادية التشتت (حجم فقاعة موحد). إنها تظهر توزيعًا للأحجام يتطور بمرور الوقت بسبب الخشونة (نضج أوستفالد)، حيث ينتشر الغاز من الفقاعات الأصغر ذات الضغط العالي إلى الفقاعات الأكبر ذات الضغط المنخفض.

• الرغاوي الناعمة: كريم الحلاقة، رغوة مقاومة للحريق (قطر الفقاعة مم).
• الرغاوي الخشنة: مفاعلات الغليان، مياه الصرف الصحي والصابون (قطر الفقاعة مم إلى مم).

يعد توزيع الحجم هذا أمرًا بالغ الأهمية لأن تفاعل الصوت مع الفقاعة يعتمد على التردد. تعمل الفقاعة كرنان. إذا كان حجم الفقاعة يطابق تردد الرنين للنبض بالموجات فوق الصوتية (على سبيل المثال، 40 كيلو هرتز)، يتغير التفاعل من الانعكاس السلبي إلى الامتصاص والتشتت النشط.

4. الانتشار الصوتي في الوسائط غير المتجانسة: آليات الفشل

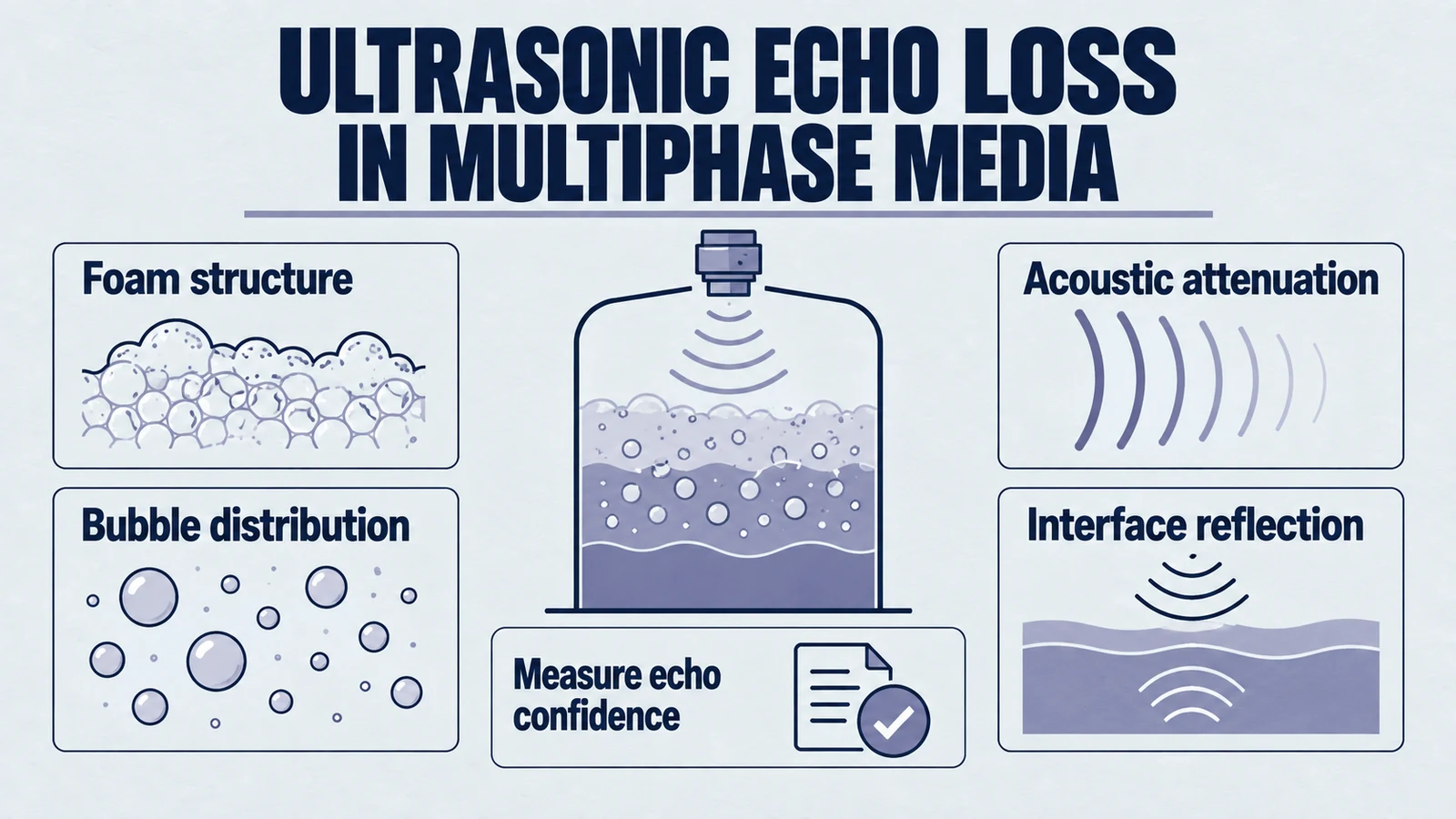

عندما تنتقل نبضة فوق صوتية من الهواء إلى طبقة رغوية، فإنها تدخل منطقة ذات عداء صوتي شديد. فشل المستشعر ليس نتيجة لظاهرة واحدة بل سلسلة من التفاعلات الفيزيائية: مطابقة المعاوقة (الإرسال)، شذوذات السرعة، امتصاص الرنين، والتشتت.

4.1 فخ المعاوقة: لماذا يختفي الصدى

لقد أثبتنا أن واجهة الهواء والماء تعكس 99.9% من الصوت بسبب فجوة المقاومة الهائلة. الرغوة تغير هذه المعادلة بشكل جذري.

الممانعة الصوتية للرغوة () هو المتوسط المرجح لممانعات الغاز والسائل، والتي تهيمن عليها الكثافة المنخفضة للغاز ولكنها تتأثر بمحتوى السائل. بالنسبة للرغوة الجافة النموذجية، قد تتراوح الكثافة من 10 إلى 50 كجم/م3.

• إلى الريلس (حسب البلل).
• ريلز.

حساب معامل الانعكاس () لواجهة Air-Foam:

الطاقة المنعكسة () لا يشكل سوى حوالي 10% من النبض الساقط. وعلى النقيض من انعكاس الماء بنسبة 100%، فإن الرغوة ترجع حوالي 10% فقط. وهذا يعني أن 90% من الطاقة الصوتية تنتقل إلى طبقة الرغوة. بالنسبة إلى جهاز استقبال المستشعر، الذي تمت معايرته للكشف عن الصدى الهائل الصادر عن الماء، تكون إشارة الإرجاع من سطح الرغوة ضعيفة بشكل لا يصدق - وغالبًا ما تكون أقل من عتبة الكشف. "يرى" المستشعر من خلال السطح، ويرسل الطاقة إلى الرغوة حيث يتم تدميرها لاحقًا.

4.2 معادلة وود: انهيار السرعة

بمجرد دخول الموجة الصوتية إلى الرغوة، تحدث ظاهرة أغرب. يمكن للمرء أن يتوقع أن تكون سرعة الصوت في الرغوة في مكان ما بين السرعة في الهواء (343 م/ث) والماء (1480 م/ث). هذا الافتراض البديهي غير صحيح. غالبًا ما تنخفض سرعة الصوت في خليط الشامبانيا عن سرعتي الهواء والسائل.

تم وصف هذا السلوك بمعادلة وود، المشتقة للصوت منخفض التردد في خليط متجانس:

حيث:

• (الكثافة الفعالة)
• (معامل الحجم الفعال/قابلية الانضغاط)

في الرغوة، يكتسب الخليط كثافة عالية من السائل (بالنسبة للغاز) ولكنه يحتفظ بالانضغاطية العالية (صلابة منخفضة) للغاز. النتيجة: كتلة عالية + صلابة منخفضة = سرعة منخفضة للغاية. وفي بعض الرغاوي الرطبة، يمكن أن تنخفض سرعة الصوت إلى 30-50 م/ث، وهو جزء صغير من السرعة في الهواء.

الآثار المترتبة على الاستشعار: في حين أن معظم أجهزة الاستشعار الصناعية تعكس الرغوة، إذا قام جهاز الاستشعار بالقياس من خلال طبقة من الرغوة (على سبيل المثال، محاولة اكتشاف السائل الموجود أدناه)، فإن حساب وقت الرحلة سيكون غير صحيح إلى حد كبير. إن طبقة الرغوة التي يبلغ سمكها 10 سم وسرعة الصوت 50 م/ث ستضيف تأخيرًا زمنيًا يعادل حوالي 70 سم من الهواء، مما يؤدي إلى أخطاء هائلة في القياس حتى لو تم استقبال الصدى.

4.3 رنين مينارت: فقاعة الغناء

الآلية الأكثر فعالية للتوهين في الرغوة هي رنين مينارت. إن فقاعة الغاز الموجودة في السائل ليست عائقًا ثابتًا؛ إنه مذبذب ديناميكي. يعمل الغاز كنابض (قابل للانضغاط)، ويعمل السائل المحيط ككتلة (القصور الذاتي).

تردد الرنين الطبيعي () من الفقاعة يتم تقديمها بواسطة:

بالنسبة لفقاعة الهواء في الماء عند الضغط الجوي، فإن العلاقة بين تردد الرنين ( بالهرتز) ونصف القطر ( بالأمتار) تقريبًا:

بالنسبة لمستشعر 40 كيلو هرتز:

الفقاعات التي يبلغ قطرها حوالي 0.16 ملم عبارة عن رنانات مضبوطة بشكل مثالي لأجهزة الاستشعار بالموجات فوق الصوتية القياسية بتردد 40 كيلو هرتز. عندما يضرب نبض الموجات فوق الصوتية فقاعات بهذا الحجم، فإنها لا تعكس الصوت فقط؛ يمتصونها. تتأرجح الفقاعة بعنف وتتوسع وتنكمش. يحول هذا التذبذب الطاقة الصوتية إلى حرارة (التخميد الحراري) وقص لزج في الأفلام السائلة (التخميد اللزج). يمكن أن يتجاوز معامل التوهين عند الرنين 100 ديسيبل/سم. هذا هو في الواقع ثقب أسود صوتي. إذا كانت الرغوة تحتوي على مجموعة من الفقاعات بالقرب من حجم الرنين، فسيتم إطفاء النبض بالموجات فوق الصوتية على الفور تقريبًا.

4.4 أنظمة التشتت: رايلي ضد مي

حتى لو لم تكن الفقاعات في حالة رنين، فإنها تبعثر الموجة الصوتية، مما يؤدي إلى تحطيم واجهة الموجة المتماسكة المطلوبة للحصول على صدى نظيف. يعتمد نوع التشتت على المعلمة بدون أبعاد ، حيث هو الرقم الموجي () و هو نصف قطر الفقاعة.

4.4.1 تشتت رايلي ()

يحدث عندما تكون الفقاعات أصغر بكثير من الطول الموجي (). نموذجي في أجهزة الاستشعار ذات التردد المنخفض (على سبيل المثال، 20 كيلو هرتز، مم) تتفاعل مع رغوة الحلاقة الناعمة. التشتت ضعيف ومتناحي (شامل الاتجاهات). قد يخترق المستشعر الرغوة، لكن قوة الصدى تقل بسبب العدد الهائل من أحداث التشتت (الانقراض المنتشر).

4.4.2 تشتت مي ()

يحدث عندما يكون حجم الفقاعة مشابهًا للطول الموجي. نموذجي في أجهزة الاستشعار 40-70 كيلو هرتز ( مم) متفاعل مع الرغوة الصناعية الخشنة (فقاعات 2-10 مم). التشتت قوي ومعقد واتجاهي للغاية. وهذا هو السيناريو الأسوأ. تعمل الفقاعات كعدسات وعاكسات معقدة. يتم تمزيق الشعاع الصوتي بشكل أساسي. يتم توزيع الطاقة أفقيًا في جدران الخزان أو امتصاصها، مما يؤدي إلى عدم عودة الإشارة إلى محول الطاقة.

5. معالجة الإشارات ووهم المنطق

تستخدم أجهزة الاستشعار الحديثة بالموجات فوق الصوتية، مثل تلك الموجودة في العلامات التجارية الكبرى للأتمتة، معالجة متقدمة للإشارات - غالبًا ما يتم تسويقها باسم "Sonic Intelligence" أو "Echo-ID" - للتمييز بين مستوى السائل والعوائق. ومع ذلك، تقدم الرغوة خصائص إشارة غالبًا ما تهزم هذه المرشحات المنطقية.

5.1 معضلة حلقة الكسب

تستخدم أجهزة الاستشعار بالموجات فوق الصوتية الكسب المتغير بمرور الوقت (TVG) أو التحكم التلقائي في الكسب (AGC). ومع انتقال النبض لمسافة أبعد، فإنه يضعف بشكل طبيعي. للتعويض، يقوم المستشعر بزيادة كسب مكبر الصوت الخاص به بمرور الوقت (المسافة). في سيناريو الرغوة، يتم امتصاص/تشتت النبض الرئيسي. لا يكتشف المستشعر أي صدى مهم، لذا تفسر خوارزمية AGC ذلك على أنه حالة "إشارة ضعيفة" وترفع الكسب إلى الحد الأقصى. والنتيجة هي أن المستشعر يعمل على تضخيم "أرضية الضوضاء" - التجزئة الصوتية الخلفية، والضوضاء الكهربائية، وانعكاسات الفص الجانبي البسيطة. قد يقوم المستشعر بتثبيت ارتفاع الضوضاء والإبلاغ عنه كمستوى، مما يتسبب في قفز القراءة بشكل غير منتظم.

5.2 ارتباك الخوارزمية: الصدى الأول مقابل الأقوى

عادةً ما تستخدم خوارزميات المستشعر إحدى الطريقتين الأساسيتين لتحديد المستوى:

• منطق الصدى الأول: يحدد الانعكاس الأول الذي يتجاوز منحنى العتبة. الرغوة الخفيفة تخلق انعكاسات ضعيفة ومبكرة. إذا كان الكسب مرتفعًا، فقد يكتشف المستشعر الجزء العلوي من الرغوة. يعد هذا قياسًا صوتيًا "صحيحًا" ولكنه غالبًا ما يكون فشلًا هندسيًا (على سبيل المثال، الإبلاغ عن امتلاء 90% عندما يكون السائل 50%).
• أقوى منطق صدى (الأفضل في N): يختار الانعكاس بأعلى سعة. تمتص الرغوة صدى السائل الحقيقي. ومع ذلك، قد يكون الصدى الصادر من قاع الخزان أو شفرات المحرض أو طبقات اللحام الموجودة على جدار الخزان أقوى من انعكاس الرغوة. يتجاهل المستشعر الرغوة (والسائل) ويثبت على المحرض، ويبلغ عن مستوى ثابت بغض النظر عن حالة العملية الفعلية.

5.3 المنطقة العمياء القريبة من المجال

كل محول طاقة كهرضغطية لديه فترة "رنين لأسفل" بعد إرسال نبض الجهد العالي، مما يخلق "مسافة فارغة" (عادةً 20-50 سم) حيث لا يمكن قياسها. وفي العديد من المفاعلات، تكون الرغوة خفيفة وترتفع بسرعة، وتدخل هذه المنطقة العمياء. إذا كانت الرغوة لزجة (على سبيل المثال، الرغوة البيولوجية)، فإنها تغطي وجه محول الطاقة. حتى عندما تنحسر الرغوة، تعمل البقايا كمخفف (يعوق الاهتزاز الميكانيكي) أو طبقة غير متطابقة في المعاوقة، مما يؤدي إلى تعمية المستشعر بشكل دائم حتى يتم تنظيفه.

6. سيناريوهات الفشل المتقدمة ودراسات الحالة

لفهم الآثار العملية، يجب علينا فحص عمليات صناعية محددة حيث تظهر هذه الفيزياء كإخفاقات مكلفة.

6.1 المفاعل الحيوي للمياه العادمة: رغوة النوكارديا

في عملية الحمأة المنشطة، يتم ضخ الهواء عبر مياه الصرف الصحي. في ظل ظروف بيولوجية معينة، تنتج البكتيريا الخيطية (نوكارديا) رغوة مستقرة وبنية ولزجة. تجف هذه الرغوة في الأعلى وتشكل قشرة صلبة. يعكس جهاز الاستشعار بالموجات فوق الصوتية هذه القشرة، ويبلغ عن مستوى عالٍ ("كامل"). في هذه الأثناء، تعمل مضخات التفريغ لخفض السائل، لكن المستشعر لا يزال يرى القشرة الرغوية. وينخفض ​​مستوى السائل حتى تجف المضخات، مما يؤدي إلى التجويف والفشل الميكانيكي.

6.2 دورة التنظيف المكاني (CIP).

يتم تنظيف خزانات الأغذية والمشروبات عن طريق رش المحلول الكاوي الساخن عبر كرات الرش ذات الضغط العالي. يؤدي ذلك إلى توليد ضباب ورغوة كثيفة، كما يؤدي الحقن المفاجئ لمياه تبلغ درجة حرارتها 80 درجة مئوية في خزان بارد إلى إنشاء تيارات حرارية هوائية عنيفة وتدرجات في درجات الحرارة. فيزياء سرعة الصوت () يتغير تقريبًا. 0.6 م/ث لكل درجة مئوية. يؤدي التدرج بمقدار 50 درجة مئوية إلى حدوث خطأ كبير، بينما تعمل الرغوة/الضباب على تشتيت الإشارة. يتجول خرج المستشعر بشكل غير متوقع أثناء دورة التنظيف، مما يؤدي إلى إطلاق إنذارات كاذبة.

6.3 خزان التخمير: ثاني أكسيد الكربون وكراوزن

ينتج عن تخمير البيرة أو التخمير الدوائي رأس "كراوزن" وينتج كميات هائلة من ثاني أكسيد الكربون. CO₂ لديه سرعة صوت تقريبًا. 260 م/ث (مقابل 343 م/ث للهواء). إذا امتلأت مساحة رأس الخزان بثاني أكسيد الكربون، فسيقوم مستشعر الموجات فوق الصوتية الذي تمت معايرته للهواء بالإبلاغ عن خطأ في المسافة بنسبة 24٪ تقريبًا (قياس المسافة أطول مما هي عليه). بالاشتراك مع رغوة كراوسين الامتصاصية، يكون المستشعر عديم الفائدة بشكل أساسي بدون مرجع خارجي أو تعويض تكوين الغاز.

7. تحليل التكنولوجيا المقارن: لماذا يفوز الرادار

بالنسبة لمصمم OEM، غالبًا ما لا يكمن الحل في إصلاح الموجات فوق الصوتية، ولكن في استبدالها بالنسبة إلى أجهزة استشعار تعمل بالموجات فوق الصوتية. المنافس الأساسي هو الرادار (استشعار مستوى الميكروويف). توفر فيزياء الموجات الكهرومغناطيسية ميزة واضحة على الموجات الصوتية الميكانيكية في تطبيقات الرغوة.

7.1 الموجات الكهرومغناطيسية مقابل الموجات الميكانيكية

• الموجات فوق الصوتية: موجة ميكانيكية. يتطلب وسيلة. يتفاعل مع الكثافة الجسدية والمرونة.
• الرادار: الموجات الكهرومغناطيسية. ينتشر في الفراغ. يتفاعل مع ثابت العزل الكهربائي () والموصلية.

7.2 شفافية العزل الكهربائي للرغوة الجافة

الرغوة الجافة تتكون في معظمها من الغاز (الهواء/ثاني أكسيد الكربون). ثابت العزل الكهربائي للهواء هو . ثابت العزل الكهربائي للماء هو . بالنسبة لشعاع الميكروويف، تكون الرغوة الجافة شفافة تقريبًا. تمر موجة الرادار عبر الرغوة بأقل قدر من التوهين وتنعكس عن السطح السائل الموصل أدناه. يقوم الرادار بقياس مستوى السائل، متجاهلاً الرغوة، والتي غالباً ما تكون متغير العملية المرغوب فيه.

7.3 رادار عالي التردد (80 جيجا هرتز).

تتمتع وحدات الرادار الأقدم بتردد 6 جيجا هرتز أو 26 جيجا هرتز بزوايا شعاع واسعة ويمكن الخلط بينها أحيانًا بسبب الرغوة الرطبة الثقيلة. تنبعث أجهزة استشعار الرادار FMCW الحديثة بتردد 80 جيجا هرتز شعاعًا مركّزًا (زاوية 3-4 درجات) يمكنه اختراق الفجوات الموجودة في الرغوة أو العثور على السطح السائل بدقة أعلى. إذا كانت الرغوة رطبة وموصلة، فسوف ينعكس الرادار عن سطح الرغوة. ومع ذلك، على عكس الموجات فوق الصوتية، لا يعاني الرادار من اختلافات في سرعة الرياح/البخار، مما يجعله أكثر استقرارًا بطبيعته في بيئة الفضاء الرأسي.

8. استراتيجيات التخفيف لمهندسي الأتمتة

إذا لم يكن تغيير التكنولوجيا خيارًا (على سبيل المثال، بسبب الميزانية أو التثبيت القديم)، فيمكن للمهندسين استخدام استراتيجيات محددة للتخفيف من حالات الفشل الناجمة عن الرغوة.

8.1 بئر السكون (الصنابير العمودية)

الحل الميكانيكي الأقوى هو تركيب بئر ثابتة. هذا عبارة عن أنبوب عمودي (PVC أو الفولاذ المقاوم للصدأ) يمتد من تركيب المستشعر إلى أسفل الخزان. يقوم الأنبوب بعزل عمود من السائل عن تحريك الخزان. يتم استبعاد الرغوة من الجزء الداخلي للأنبوب (شريطة أن تكون فتحة التهوية السفلية أسفل خط الرغوة)، مما يسمح للمستشعر بقياس سطح سائل هادئ وخالي من الرغوة. الخطر: يمكن للسوائل اللزجة أو المواد الصلبة أن تسد الأنبوب.

8.2 اختيار التردد: ميزة الطول الموجي

بالنسبة لمصنعي المعدات الأصلية، يعد اختيار التردد المناسب أمرًا بالغ الأهمية. قياسي 40-50 كيلو هرتز ( مم) تكون المستشعرات شديدة التأثر بتشتت Mie. أجهزة استشعار ذات تردد منخفض (15-20 كيلو هرتز، مم) لها أطوال موجية أطول وأقل تأثرًا بالفقاعات الصغيرة (تتحول نحو تشتت رايلي) ولها طاقة أعلى لاختراق الرغوة الخفيفة. المفاضلة: دقة أقل ومناطق طمس أكبر.

8.3 اختيار مادة محول الطاقة

بالنسبة لمصنعي أجهزة الاستشعار، يؤثر اختيار المادة الكهرضغطية المناسبة على الأداء في بيئات التخميد. **يوفر هارد PZT (على سبيل المثال، PZT-4/8)** كثافة طاقة عالية وخسارة عازلة منخفضة، وهو مثالي لتوليد دفعات عالية الطاقة لاختراق التوهين. إن تحسين مطابقة الطبقات واستخدام الوجوه الكارهة للماء (PVDF/Teflon) يمنع التصاق الرغوة الرطبة.

8.4 الضبط الخوارزمي

تتضمن التقنيات تعيين الخزان عندما يكون فارغًا لتعليم العوائق الثابتة للمستشعر، وتكوين "مرشحات ثقة الصدى" لتجاهل فقدان أخطاء الصدى اللحظي أو استخدام منطق "الاحتفاظ بالقيمة الأخيرة" لفترات قصيرة (على سبيل المثال، 30 ثانية) للتخلص من أحداث الرغوة العابرة.

9. الخلاصة: حدود الفيزياء

إن تعطل حساسات الموجات فوق الصوتية في السوائل الرغوية ليس عيباً في الجهاز؛ إنها نتيجة متوقعة للفيزياء الصوتية. الرغوة هي مادة صممتها الطبيعة بشكل فريد لامتصاص الصوت وتشتيته. من خلال عدم تطابق المعاوقة، ورنين مينارت، والتشتت الهندسي، فإنه يمنع دخول الإشارة، ويبدد الطاقة، ويدمر التماسك.

بالنسبة لمهندس الأتمتة، يجب أن تكون الرغوة بمثابة علامة حمراء فورية لمواصفات الموجات فوق الصوتية. ورغم وجود استراتيجيات التخفيف، فإن التوجيه النهائي واضح:

• للرغوة الخفيفة/الجافة: من المحتمل أن تتعرض الموجات فوق الصوتية لفقدان الصدى. الرادار متفوق.
• للرغوة الثقيلة/الرطبة: من المرجح أن تقيس الموجات فوق الصوتية ارتفاع الرغوة (المستوى الخاطئ). أجهزة استشعار الضغط الهيدروستاتيكي هي البديل الموثوق.

يسمح فهم هذه الحدود المادية للمهندسين بتصميم أنظمة قوية وآمنة وموثوقة، والانتقال من نهج "التجربة والخطأ" إلى نهج يرتكز على المبادئ الأساسية لانتشار الموجات.
