نبض الدقة: التفوق الهندسي في محولات اللحام بالموجات فوق الصوتية وميزة Yujie

ملخص تنفيذي: المحرك الصامت للتصنيع الحديث

في المشهد المعقد وعالي المخاطر للتجميع الصناعي الحديث، حيث الطلب على السرعة والتعقيم والسلامة الهيكلية لا يتزعزع، يقف اللحام بالموجات فوق الصوتية كركيزة للكفاءة. إنها تقنية تجاوزت أصولها في الترابط البلاستيكي البسيط لتصبح حجر الزاوية في تصنيع السيارات وتصنيع الأجهزة الطبية وتجميع الإلكترونيات الاستهلاكية. في صميم هذه التكنولوجيا - مخفيًا داخل الغلاف الواقي لمكدس اللحام - يكمن محول اللحام بالموجات فوق الصوتية. غالبًا ما يشار إليه باسم "قلب" النظام، المحول هو المكون الوحيد المسؤول عن سد الفجوة بين الجهد الكهربائي والواقع المادي. إنه الجهاز الذي يحول الإشارات الكهربائية عالية التردد - المتذبذبة عشرات الآلاف من المرات في الثانية - إلى اهتزازات ميكانيكية عالية التردد تدمج اللدائن الحرارية والمعادن غير الحديدية دون الحاجة إلى مواد لاصقة أو براغي أو مصادر حرارة خارجية.

بالنسبة للمصنعين في قطاعات السيارات والطب والإلكترونيات الاستهلاكية، فإن موثوقية هذا المكون ليست مجرد مسألة استمرارية تشغيلية؛ إنها محدد مباشر لجودة المنتج وسمعة العلامة التجارية، وفي النهاية، الربحية. لا يوقف المحول الفاشل الآلة فحسب؛ بل يقدم تباينًا وروابط ضعيفة وعيوبًا تجميلية يمكن أن تؤدي إلى فشل كارثي في المراحل اللاحقة واستدعاءات مكلفة. وبالتالي، فإن اختيار محول عالي الأداء - مصمم بـ مواد كهرضغطية فائقة ومراقبة جودة صارمة - هو أحد أهم قرارات الشراء التي يمكن للمهندس أو المشتري الفني اتخاذها.

يقدم هذا التحليل الشامل فحصًا شاملاً لمحولات اللحام بالموجات فوق الصوتية، وتشريح فيزياءها الكهروميكانيكية وتكوين المواد وديناميكيات التشغيل. يستكشف التمييز الحاسم بين السيراميك الكهرضغطي "الصلب" و "اللين"، والفروق الدقيقة في مطابقة المعاوقة، وبروتوكولات استكشاف الأخطاء وإصلاحها الصارمة المطلوبة للحفاظ على ذروة الكفاءة. علاوة على ذلك، يسلط الضوء على الدور الاستراتيجي لشركة Yujie Technology Ltd. كشركة عالمية رائدة في الحلول الكهرضغطية، مما يوضح كيف يوفر التزامها بعلم مواد PZT-8 وعمليات التصنيع المعتمدة من ISO ميزة تنافسية متميزة في سوق يفيض بمكونات متغيرة الجودة.

1. فيزياء التجميع بالموجات فوق الصوتية: من الجهد إلى الاهتزاز

لتقدير التفوق الهندسي لمحول عالي الجودة حقًا، يجب على المرء أولاً فهم الفيزياء المعقدة التي تحكم تشغيله. اللحام بالموجات فوق الصوتية ليس عملية حرارية بسيطة؛ إنها عملية احتكاكية مدفوعة بالتسخين اللزج المرن. المحول هو العامل الأساسي لتحويل الطاقة هذا، ويعمل على مبدأ التأثير الكهرضغطي العكسي.

1.1 التأثير الكهرضغطي العكسي: آلية العمل

الآلية الأساسية التي تقود محول اللحام بالموجات فوق الصوتية هي التأثير الكهرضغطي العكسي. تحدث هذه الظاهرة عندما يتم تطبيق جهد متناوب عبر مادة كهرضغطية - عادةً قرص سيراميك مستقطب. تتوسع المادة وتتقلص جسديًا بالتزامن مع تردد الجهد المطبق. في سياق اللحام بالموجات فوق الصوتية، هذا ليس اهتزازًا عشوائيًا أو فوضويًا. تجبر الإشارة الكهربائية، التي يتم إنشاؤها عادةً بواسطة مولد بالموجات فوق الصوتية بترددات تتراوح من 15 كيلو هرتز إلى 70 كيلو هرتز، عناصر السيراميك داخل المحول على التذبذب طوليًا. هذه الحركة الطولية هي "نبضات قلب" اللحام، مما يخلق حركة تشبه المكبس تدفع الطاقة إلى المواد التي يتم ضمها.

كفاءة هذا التحويل أمر بالغ الأهمية. من الناحية المثالية، سيحول المحول المثالي 100٪ من مدخلات الطاقة الكهربائية إلى حركة ميكانيكية. ومع ذلك، في العالم الحقيقي، تبدد خسائر العزل الكهربائي والتخميد الميكانيكي بعض الطاقة كحرارة. تستخدم المحولات عالية الأداء، مثل تلك التي تصنعها Yujie Technology، سيراميك بيزو متقدمًا مصممًا خصيصًا لتقليل هذه الخسائر. من خلال ضمان توصيل أقصى قدر من الطاقة إلى واجهة اللحام بدلاً من إهدارها كحرارة داخلية، تحافظ هذه المحولات على استقرار العملية وتقلل من الإجهاد الحراري على مكونات النظام. هذه الكفاءة ليست مجرد مواصفات نظرية؛ إنها تترجم مباشرة إلى استهلاك أقل للطاقة وعمر أطول للمعدات.

1.2 أطياف التردد وارتباطات التطبيق

تردد تشغيل المحول هو معلمة حاسمة تملي نطاق تطبيقه. الحجم المادي للمحول يتناسب عكسياً مع تردده؛ المحولات ذات التردد المنخفض أكبر وقادرة على تقديم سعة وطاقة أعلى، في حين أن المحولات ذات التردد العالي أكثر إحكاما وتوفر دقة أكبر. هذه العلاقة أساسية لاختيار الأداة المناسبة للوظيفة.

نطاق التردد	التطبيقات النموذجية	الخصائص
15 كيلو هرتز	الصناعة الثقيلة، قطع غيار السيارات الكبيرة	طاقة عالية، سعة عالية، مناسبة للأجزاء الكبيرة وصعبة اللحام. غالبًا ما تستخدم للحام الأغلفة الكبيرة أو المكونات الهيكلية حيث يتطلب اختراق عميق.
20 كيلو هرتز	أغراض عامة، سيارات، أجهزة منزلية	معيار الصناعة. توازن جيد بين القوة والدقة. متعددة الاستخدامات بما يكفي للأجزاء المتوسطة إلى الكبيرة، وتستخدم على نطاق واسع في التصميمات الداخلية للسيارات والسلع الاستهلاكية.
30 - 35 كيلو هرتز	إلكترونيات استهلاكية، أجزاء أصغر	سعة أقل، خطر أقل لوضع علامات على الأجزاء. مثالية للتجمعات الأصغر حيث الجماليات حرجة.
40 كيلو هرتز	أجهزة طبية، إلكترونيات حساسة	دقة عالية، إجهاد منخفض على المكونات، تشغيل أكثر هدوءًا. ضروري للأجهزة الطبية المعقمة والمكونات الإلكترونية الهشة.
60 - 70 كيلو هرتز	مكونات دقيقة، أغشية رقيقة	تفاصيل دقيقة للغاية، الحد الأدنى من إزاحة المواد. تستخدم للحام الأسلاك والرقائق والأجهزة الميكروفلويديك.

تلبي Yujie Technology هذا الطيف الكامل، وتقدم محولات مضبوطة خصيصًا لهذه الترددات الرنينية المتميزة. على سبيل المثال، نموذج Yujie HJ-6015 هو محول خدمة شاقة 15 كيلو هرتز مصمم للتطبيقات عالية الطاقة، وقادر على التعامل مع ما يصل إلى 2100 واط من الطاقة. غالبًا ما يتم اختيار هذا التردد المحدد للحام أجزاء اللدائن الحرارية الكبيرة حيث تتطلب سعة كبيرة لبدء الذوبان في واجهة المفصل. على العكس من ذلك، تقوم Yujie أيضًا بتصنيع محولات عالية التردد للتطبيقات الطبية والدقيقة، حيث ستؤدي السعة العنيفة لنظام 15 كيلو هرتز إلى إتلاف المكونات الداخلية الحساسة أو الجدران الرقيقة.

1.3 انتشار الموجات الطولية والرنين

الاهتزاز الميكانيكي الناتج عن السيراميك الكهرضغطي ليس مفيدًا إذا ظل محاصرًا داخل غلاف المحول. يجب نشره للخارج بكفاءة. تم تصميم مجموعة المحول كمرنان نصف موجة. هذا يعني أن طول التجميع مطابق تمامًا لنصف الطول الموجي للصوت في المعدن عند تردد التشغيل. يضمن هذا الضبط الهندسي أن نقطة العقدة - نقطة الإزاحة الصفرية - تتماشى مع شفة التثبيت، بينما تحدث أقصى إزاحة (antinode) عند وجه الإخراج.

يبدأ الاهتزاز عند السيراميك، وينتقل عبر المحرك الأمامي (غالبًا التيتانيوم أو الألومنيوم)، ويدخل المعزز. يقوم المعزز بتعديل السعة - إما زيادتها أو تقليلها - قبل تمريرها إلى القرن (sonotrode). ثم يتصل القرن بالجزء البلاستيكي. الرؤية الحاسمة هنا هي أن المحول يجب أن يعمل كمرساة مستقرة. إذا انحرف تردد المحول بسبب الحرارة أو سوء التصميم، فإنه يخرج عن الرنين مع المعزز والقرن. يخلق عدم التطابق هذا موجات واقفة تعكس الطاقة مرة أخرى إلى المولد، مما يؤدي إلى زيادة التحميل على النظام وفشل المكونات المحتمل. تم تصميم محولات Yujie بنطاقات تردد دقيقة لضمان الحفاظ على الرنين حتى تحت الحمل، مما يقلل من خطر انحراف التردد. تضمن هذه الهندسة الدقيقة أن المكدس الصوتي يعمل كنظام موحد، بدلاً من مجموعة من الأجزاء غير المتطابقة.

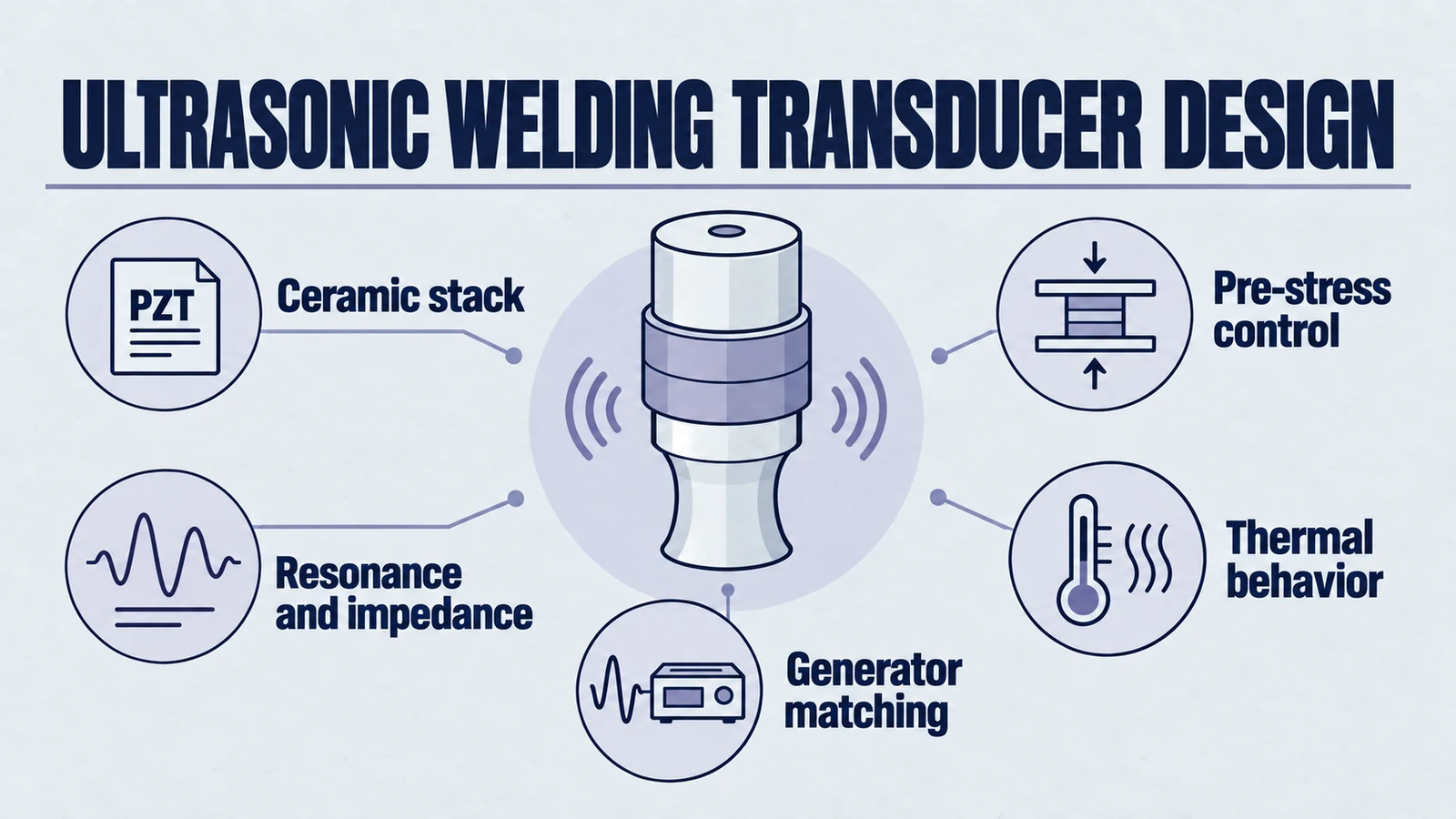

2. تشريح محول عالي الأداء

المحول ليس كتلة متجانسة؛ إنه تجميع مصمم بدقة لمكونات مكدسة متماسكة معًا تحت توتر هائل. تحدد جودة كل مكون، ودقة تجميعه، عمر المحول وكفاءته. يكشف فهم تشريح المحول عن سبب أهمية دقة التصنيع.

2.1 مكدس السيراميك الكهرضغطي

في وسط المحول يكمن مكدس من حلقات السيراميك الكهرضغطية، يتراوح عددها عادةً بين اثنين وثمانية حسب متطلبات الطاقة. يستخدم Yujie HJ-6015، على سبيل المثال، أربعة عناصر كهرضغطية. هذا السيراميك هو محرك الجهاز.

تكوين المواد لهذا السيراميك هو أهم عامل تمييز بين محول ممتاز وبديل عام. تستخدم Yujie تركيبات خاصة من تيتانات زركونات الرصاص (PZT)، وتحديداً PZT-8. من الناحية المثالية، يجب أن يكون لهذا السيراميك وجوه مسطحة ومتوازية تمامًا لضمان اتصال موحد. يمكن أن تخلق العيوب المجهرية أو نقص التوازي "بقعًا ساخنة" حيث يتركز الإجهاد، مما يؤدي إلى التشقق وإزالة الاستقطاب. تعد تشطيب السطح وتسطيح هذا السيراميك نقاط مراقبة جودة حرجة أثناء التصنيع.

2.2 المحرك الخلفي (الكتلة الخلفية)

المحرك الخلفي عبارة عن أسطوانة معدنية ثقيلة تقع خلف مكدس السيراميك. وظيفتها بالقصور الذاتي بحتة. عندما يتوسع السيراميك، فإنه يدفع في كلا الاتجاهين - للأمام وللخلف. لتعظيم خرج الطاقة الأمامي، يجب مقاومة الحركة الخلفية. تعمل الكتلة الخلفية الثقيلة كجدار رد فعل، مما يجبر غالبية الطاقة الاهتزازية على الانتشار للأمام في المحرك الأمامي ونحو اللحام.

عادة ما تكون مصنوعة من الفولاذ بسبب كثافتها العالية، يجب تشكيل المحرك الخلفي بدقة عالية. أي اختلال هنا يترجم إلى اهتزاز غير محوري (تذبذب)، مما يقلل من جودة اللحام ويضر بالمولد. يتم حساب كتلة المحرك الخلفي بعناية لموازنة المعاوقة الصوتية للمكدس، مما يضمن نقل الطاقة الأمثل.

2.3 المحرك الأمامي (الكتلة الأمامية)

المحرك الأمامي هو المكون الذي يقرن مكدس السيراميك بالمعزز أو القرن. عادة ما تكون مصنوعة من الألومنيوم أو التيتانيوم عالي القوة. يفضل التيتانيوم للتطبيقات عالية الأداء والطبية بسبب قوة التعب الاستثنائية وخصائص النقل الصوتي. الألومنيوم أخف وزنا وأرخص ولكنه يعاني من حدود تعب أقل، مما يجعله أقل ملاءمة للحام الصناعي عالي دورة العمل.

غالبًا ما يفضل تركيز Yujie على المتانة الصناعية السبائك عالية الجودة التي تقاوم الإجهاد الدوري المكثف للاهتزاز بالموجات فوق الصوتية. يحتوي المحرك الأمامي أيضًا على مسمار التثبيت (غالبًا خيوط 1/2-20 أو M20) الذي يربط المحول بالمعزز. سلامة هذه الخيوط أمر حيوي؛ الاتصال الفضفاض يمتص الطاقة ويولد الحرارة، مما يدمر المكدس بسرعة.

2.4 لوحات القطب والعزل

بين كل حلقة سيراميك تقع لوحة قطب رقيقة، مصنوعة عادة من النحاس والبريليوم أو النحاس المطلي بالنيكل. توفر هذه اللوحات إشارة كهربائية عالية الجهد للسيراميك. يجب أن تكون رقيقة بشكل لا يصدق لتقليل التخميد الصوتي ولكنها قوية بما يكفي للتعامل مع التيارات العالية دون الانحناء. يتضمن تصميم هذه الأقطاب الكهربائية علامات تبويب للتوصيل الكهربائي، والتي يجب أن تكون ملحومة أو مجعدة بشكل آمن بالأسلاك الداخلية.

العزل المناسب أمر بالغ الأهمية أيضًا. يجب عزل الترباس المركزي الذي يجمع المكدس معًا كهربائيًا عن وجوه السيراميك عالية الجهد لمنع الدوائر القصيرة. تفتخر محولات Yujie بقيم مقاومة عزل ≥ 100 ميجا أوم، مما يشير إلى عزل داخلي فائق يحمي المولد ويضمن سلامة المشغل. مقاومة العزل العالية هذه هي سمة مميزة لجودة التصنيع، مما يمنع تيارات التسرب التي يمكن أن تقلل من الأداء أو تشكل مخاطر على السلامة.

2.5 مسمار الإجهاد المسبق

يتم تثبيت المكدس بأكمله - المحرك الخلفي والسيراميك والأقطاب الكهربائية والمحرك الأمامي - معًا بواسطة مسمار مركزي عالي الشد. هذا ليس مجرد تماسك هيكلي؛ إنه من أجل "الإجهاد المسبق".

السيراميك الكهرضغطي قوي في الضغط ولكنه ضعيف بشكل لا يصدق في التوتر. أثناء مرحلة "الانكماش" من دورة الاهتزاز، يسحب السيراميك بشكل فعال إلى الداخل. بدون حمل مسبق ضاغط، فإن التسارع السريع سيمزق بلورات السيراميك (فشل الشد). يطبق الترباس المركزي قوة ضغط هائلة (غالبًا عدة أطنان) لضمان أنه حتى أثناء أقصى سعة اهتزاز، لا يواجه السيراميك أبدًا قوة شد صافية.

عزم الدوران المطبق على هذا الترباس هو سر تصنيع خاضع لحراسة مشددة. فضفاض جدًا، ويتحطم السيراميك. ضيق جدًا، وتضعف قدرة المادة على الاهتزاز، أو يستسلم الترباس نفسه. تتضمن عملية تصنيع Yujie مواصفات عزم دوران دقيقة وعمليات تقادم لضمان بقاء هذا الإجهاد المسبق مستقرًا على مدار سنوات من التشغيل. يجب أن يكون الترباس نفسه مصنوعًا من الفولاذ عالي الجودة لتحمل التحميل الدوري دون فشل التعب.

3. عامل PZT: علم المواد كميزة تنافسية

روح المحول هي مادة السيراميك نفسها. في عالم الموجات فوق الصوتية القوية، لا يتم إنشاء كل السيراميك على قدم المساواة. التمييز بين مواد بيزو "الصلبة" و "اللين" هو المحدد الأساسي لكفاءة المحول وتوليد الحرارة. فهم علم المواد هذا أمر بالغ الأهمية لاختيار محول يمكنه تحمل قسوة اللحام الصناعي.

3.1 PZT-4 مقابل PZT-8: معركة الكفاءة

غالبًا ما تستخدم المحولات التجارية القياسية مواد PZT-4 (النوع الأول للبحرية) العامة. في حين أن PZT-4 له ثابت كهرضغطي مرتفع (d33)، مما يعني أنه يتحرك كثيرًا لجهد معين، إلا أنه يحتوي على عيب كبير: فقدان عزل كهربائي مرتفع. هذا يعني أنه أثناء اهتزازه، يولد كمية كبيرة من الحرارة الداخلية.

بالنسبة للتطبيقات عالية الطاقة مثل اللحام، حيث تكون دورات العمل سريعة ومستويات الطاقة عالية (2000 واط +)، فإن الحرارة هي العدو. تغير الحرارة التردد الرنيني للسيراميك (انحراف التردد)، وإذا تجاوزت درجة حرارة كوري، فستزيل استقطاب السيراميك بشكل دائم، مما يجعله عديم الفائدة.

تعطي Yujie Technology الأولوية لاستخدام سيراميك PZT-8 (النوع الثالث للبحرية) لمحولات اللحام الخاصة بها.

الميزة	PZT-4 (النوع الأول)	PZT-8 (النوع الثالث)	الآثار المترتبة على اللحام
التصنيف	"لين" إلى متوسط الصلابة	"صلب"	السيراميك الصلب أكثر استقرارًا تحت الضغط العالي.
عامل الجودة الميكانيكية (Qm)	~500 - 600	~1000 - 1200	PZT-8 لديه ضعف "Q"، مما يعني نصف فقدان الطاقة.
فقدان العزل الكهربائي (tan δ)	منخفض	منخفض جدا	يولد PZT-8 حرارة أقل بكثير أثناء التشغيل.
الاستقرار	متوسط	متفوق	يحافظ PZT-8 على استقرار التردد تحت الحمل المسبق العالي.
الاستخدام الأساسي	التنظيف، أجهزة الاستشعار	اللحام، القطع، السونار	تم تصميم PZT-8 خصيصًا للأحمال عالية الطاقة.

تشير البيانات بوضوح إلى أن PZT-8 هو الخيار المتفوق للحام بالموجات فوق الصوتية. يعني عامل الجودة الميكانيكية الأعلى (Qm) أنه مرنان أكثر كفاءة - فهو يرن لفترة أطول وبمدخلات طاقة أقل. تترجم هذه الكفاءة مباشرة إلى النتيجة النهائية:

1. تشغيل أكثر برودة: يعني توليد حرارة أقل حاجة أقل لتبريد الهواء الخارجي وتقليل خطر انحراف التردد. هذا مهم بشكل خاص في تطبيقات اللحام المستمر أو الخطوط الآلية عالية السرعة حيث يكون للمحول وقت قليل ليبرد بين الدورات.
2. استقرار سعة أعلى: يحافظ PZT-8 على سعة إزاحته حتى تحت الحمل الثقيل، مما يضمن بقاء جودة اللحام متسقة سواء كان الجزء ناعمًا أو صلبًا. هذا الاستقلال عن الحمل حيوي لتحقيق قوة لحام متسقة عبر هندسة الأجزاء المختلفة ودفعات المواد.
3. طول العمر: يطيل الإجهاد الحراري المنخفض على المكونات المحيطة (الحلقات O، الأقطاب الكهربائية) العمر الإجمالي للمحول. التدوير الحراري هو سبب رئيسي لتعب المكونات؛ من خلال التشغيل بشكل أكثر برودة، يستمر المكدس بأكمله لفترة أطول.

3.2 اتساق التصنيع والتقادم

حتى أفضل المواد عديمة الفائدة إذا كانت عمليات التصنيع غير متسقة. السيراميك الكهرضغطي "يتقادم" بشكل طبيعي أو يتغير في الخصائص بعد الاستقطاب. تسمح شركة مصنعة مسؤولة مثل Yujie للسيراميك بالتقادم في بيئة خاضعة للرقابة قبل التجميع لضمان استقرار انحراف التردد. هذا يمنع الظاهرة حيث يعمل محول جديد تمامًا بشكل مثالي لمدة أسبوع ثم ينحرف خارج المواصفات.

تعكس أوراق بيانات Yujie هذه الدقة، حيث تقدم تفاوتات ضيقة في السعة والمعاوقة. المعاوقة المنخفضة حرجة بشكل خاص؛ فهي تشير إلى أن المحول يقدم مقاومة قليلة جدًا لتدفق التيار عند الرنين، مما يزيد من نقل الطاقة من المولد. تعمل قيم السعة المتسقة أيضًا على تبسيط عملية الضبط للمولدات بالموجات فوق الصوتية، مما يضمن إمكانية تثبيت محولات الاستبدال بأقل قدر من التعديل.

3.3 تأثير التطعيم والتركيب

يتم تحقيق الخصائص المحددة لـ PZT-8 من خلال التطعيم الدقيق لمادة السيراميك بأيونات متقبلة مثل الحديد (Fe3+) أو المنغنيز (Mn2+). تخلق هذه المنشطات شواغر أكسجين في الشبكة البلورية، مما يثبت جدران المجال ويجعل المادة "أصعب" في إعادة التوجيه. تثبيت المجال هذا هو ما يمنح PZT-8 Qm العالي وفقدان العزل الكهربائي المنخفض. تتيح قدرة Yujie على التحكم في هذه التركيبة داخل الشركة ضبط خصائص المواد لتطبيقات محددة، وتحسين التوازن بين التعامل مع الطاقة والحساسية.

4. ميكانيكا التشغيل وتكامل النظام

لا يعمل المحول بمفرده أبدًا. إنه محرك "المكدس الصوتي"، والذي يتضمن أيضًا المعزز والقرن (sonotrode). التفاعل بين هذه المكونات هو المكان الذي يلتقي فيه علم الموجات فوق الصوتية بواقع التصنيع. فهم كيفية تفاعل المحول مع بقية النظام ضروري لاستكشاف الأخطاء وإصلاحها والتحسين.

4.1 دور المعزز: علبة تروس النظام

يحول المحول الكهرباء إلى اهتزاز، ولكن في كثير من الأحيان لا تكون السعة (المسافة المادية للتوسع/الانكماش) كافية لإذابة البلاستيك. قد يخرج المحول 20 ميكرون من السعة، لكن البلاستيك قد يتطلب 40 ميكرون ليذوب بفعالية.

هنا يأتي دور المعزز. إنه يعمل كمحول ميكانيكي أو علبة تروس. من خلال تغيير مساحة المقطع العرضي للمعدن، يضخم المعزز (أو يقلل) سعة الاهتزاز. يزيد المعزز 1:1.5 السعة بنسبة 50٪؛ 1:2.0 يضاعفها.

بشكل حاسم، يجب أن يكون المحول قويًا بما يكفي لدفع هذا الحمل المضخم. المحول الضعيف المقترن بمعزز عالي الكسب سوف "يتوقف" أو يفرط في التحميل، تمامًا مثل محرك سيارة صغيرة يحاول سحب مقطورة ثقيلة أعلى تل. تم تصميم محولات Yujie عالية الطاقة (على سبيل المثال، 2100 واط) بعزم الدوران وكثافة الطاقة اللازمة لدفع المكدسات عالية الكسب دون تعثر. يجب أن يكون الاتصال الميكانيكي بين المحول والمعزز صلبًا ومحاذاة تمامًا لمنع فقدان الطاقة والموجات المنعكسة.

4.2 مطابقة المعاوقة والرنين

لكي يعمل النظام بالموجات فوق الصوتية، يجب أن يكون المولد والمحول متطابقين في المعاوقة. يتوقع المولد أن "يرى" حملًا كهربائيًا محددًا. إذا كانت معاوقة المحول عالية جدًا (بسبب سوء التصميم أو الشقوق أو البراغي السائبة)، فلا يمكن للمولد دفع الطاقة إليه بكفاءة.

يظهر عدم التطابق هذا كنسبة موجة واقفة عالية الجهد (VSWR)، مما يؤدي إلى ارتفاع درجة حرارة المولد ورموز الخطأ. يضمن اختبار Yujie الصارم معاوقة رنين منخفضة (≤ 10 أوم)، مما يجعل محولاتها متوافقة مع مجموعة واسعة من المولدات القياسية بالموجات فوق الصوتية (Branson، Dukane، Herrmann، إلخ)، بشرط توافق تقييمات التردد والطاقة. يمكن لشبكات مطابقة المعاوقة، التي غالبًا ما تكون مدمجة في المولد أو صندوق مطابقة منفصل، ضبط النظام بشكل أكبر، ولكن البدء بمحول منخفض المعاوقة أمر أساسي.

4.3 تأثير الحرارة على الرنين

واحدة من أكثر المشاكل انتشارًا في اللحام بالموجات فوق الصوتية هي انحراف التردد الناجم عن الحرارة. مع ارتفاع درجة حرارة المحول أثناء التحول، يتوسع المعدن وتتغير خصائص السيراميك. هذا يسبب انخفاض التردد الرنيني.

إذا تم تصميم محول لـ 20,000 هرتز، فقد ينخفض إلى 19,800 هرتز عندما يكون ساخنًا. يمكن للمولدات الرقمية الحديثة تتبع هذا التحول (الضبط التلقائي)، ولكن فقط إلى حد (عادة +/- 500 هرتز). إذا كان المحول غير فعال (باستخدام PZT-4 أو وجود واجهات تجميع سيئة)، فإنه يولد حرارة مفرطة، مما يتسبب في انحراف التردد خارج نافذة تتبع المولد. ثم يغلق النظام بإنذار "Overload".

يضمن استخدام Yujie لمواد PZT-8 المستقرة حرارياً ومحركات التيتانيوم/الألومنيوم منخفضة الفقد بقاء انحراف التردد هذا ضئيلاً، مما يحافظ على النظام داخل نافذة تحكم المولد حتى أثناء التشغيل على مدار الساعة طوال أيام الأسبوع. علاوة على ذلك، غالبًا ما يتم استخدام استراتيجيات التبريد المناسبة، مثل تبريد الهواء القسري لغلاف المحول، للحفاظ على الاستقرار الحراري في تطبيقات دورة العمل العالية.

4.4 ملف تعريف السعة وجودة اللحام

سعة الاهتزاز هي معلمة عملية حرجة. منخفضة جدًا، واللحام ضعيف أو يستغرق وقتًا طويلاً. عالية جدًا، وقد تتلف الأجزاء أو تومض بشكل مفرط. تسمح أنظمة اللحام المتقدمة بـ "تحديد ملف تعريف السعة"، حيث يتم تغيير السعة أثناء دورة اللحام - على سبيل المثال، البدء عاليًا لبدء الذوبان ثم الانخفاض للتحكم في التدفق.

تضع هذه التقنية ضغطًا ديناميكيًا على المحول. يجب أن يستجيب فورًا لأمر المولد بتغيير السعة. توفر محولات Yujie، بعوامل الاقتران الكهروميكانيكية العالية، الاستجابة المطلوبة لاستراتيجيات التحكم المتقدمة هذه. القدرة على إعادة إنتاج ملف تعريف سعة المولد بأمانة هي مؤشر رئيسي لجودة المحول.

5. التطبيقات والمتطلبات الخاصة بالصناعة

يسمح تعدد استخدامات المحولات بالموجات فوق الصوتية لها بخدمة صناعات متنوعة، لكل منها متطلبات فريدة لأداء المحول. يساعد فهم هذه المتطلبات المحددة في اختيار تكوين المحول الأمثل.

5.1 السيارات: الرافعات الثقيلة

صناعة السيارات هي أكبر مستخدم للحام بالموجات فوق الصوتية. تتراوح التطبيقات من لحام عدسات المصابيح الخلفية ولوحات العدادات إلى تثبيت أجهزة استشعار المصد ولحام أحزمة الأسلاك.

المتطلب: طاقة عالية ومتانة. أجزاء السيارات كبيرة وغالبًا ما تكون مصنوعة من راتنجات هندسية مثل ABS أو PC أو Nylon. يتطلب هذا محولات 15 كيلو هرتز أو 20 كيلو هرتز تعمل بقوة كهربائية عالية (2000 واط - 4000 واط). يجب أن تكون اللحامات محكمة وسليمة هيكليًا لتحمل اهتزاز السيارة والتعرض البيئي.

حل Yujie: تم تصميم HJ-6015 (15 كيلو هرتز) والنماذج عالية الطاقة ذات الصلة خصيصًا لهذا القطاع، مما يوفر "القوة" اللازمة لإذابة خطوط الترابط الكبيرة دون توقف. محولات Yujie قوية أيضًا بما يكفي للتعامل مع أوقات الدورات السريعة النموذجية لخطوط إنتاج السيارات.

5.2 الطب: الدقة والتعقيم

يتطلب تجميع الأجهزة الطبية (مثل القسطرة، المبازل الجراحية، مرشحات IV) دقة مطلقة. الوميض (البلاستيك المصهور الزائد) غير مقبول لأنه قد ينفصل ويدخل جسم المريض. يجب أن تكون العملية متوافقة أيضًا مع بيئات الغرف النظيفة.

المتطلب: الاتساق والنظافة. أنظمة 40 كيلو هرتز أو 35 كيلو هرتز قياسية لتقليل السعة ومنع تلف الأجزاء. يجب أن تكون بيانات العملية قابلة للتسجيل للتحقق من صحة FDA.

حل Yujie: محولات عالية التردد بعوامل Q مستقرة للغاية. يضمن الاستقرار أن توصيل الطاقة متطابق لكل لحام واحد، وهو أمر حيوي لعمليات التحقق من صحة FDA حيث يجب إثبات قدرة العملية (Cpk). تضمن عمليات التصنيع النظيفة في Yujie أن المحولات نفسها لا تقدم تلوثًا.

5.3 التعبئة والتغليف: السرعة هي الملك

في التعبئة والتغليف (ختم الصدفة، ملء الأنبوب، أكياس السوستة)، يجب أن تكون دورة اللحام فورية تقريبًا لمواكبة خطوط التعبئة التي تعمل بمئات الأجزاء في الدقيقة. الموثوقية أمر بالغ الأهمية؛ يمكن أن يؤدي ختم واحد مفقود إلى تلف المنتج أو تسربه.

المتطلب: دورة العمل والتبديد الحراري. ليس للمحول وقت "توقف" تقريبًا ليبرد. يجب أن يعمل بشكل مستمر أو بفترات زمنية قصيرة جدًا.

حل Yujie: سيراميك PZT-8 غير قابل للتفاوض هنا. يمنع فقدان العزل الكهربائي المنخفض الهروب الحراري أثناء دورات العمل المستمرة، مما يسمح لمحولات Yujie بالعمل بشكل أكثر برودة ولفترة أطول من المنافسين الذين يستخدمون PZT-4. تقدم Yujie أيضًا خيارات إسكان مبردة بالهواء لإدارة الحمل الحراري بشكل أكبر.

5.4 الإلكترونيات: حماية المكونات الحساسة

يستخدم اللحام بالموجات فوق الصوتية لتجميع أغلفة محركات أقراص USB وأجهزة الشحن وغيرها من الإلكترونيات الاستهلاكية. التحدي هو لحام الغلاف دون إتلاف مركبات ثنائي الفينيل متعدد الكلور الداخلية الحساسة أو البطاريات.

المتطلب: تردد عالي وسعة منخفضة. يفضل ترددات 30 كيلو هرتز أو 40 كيلو هرتز للحفاظ على الإجهاد الميكانيكي على المكونات الداخلية عند الحد الأدنى.

حل Yujie: توفر Yujie محولات مدمجة 30/35/40 كيلو هرتز توفر طاقة دقيقة لواجهة المفصل دون نقل اهتزازات ضارة إلى الإلكترونيات بالداخل.

6. الصيانة وطول العمر وعائد الاستثمار

التكلفة الإجمالية للملكية (TCO) لـ محول اللحام بالموجات فوق الصوتية ليست فقط سعر شرائه؛ إنها سعر الشراء مقسومًا على عدد دورات اللحام الموثوقة التي يقدمها. المحول الرخيص الذي يفشل بعد 500,000 دورة أغلى بكثير من محول Yujie الذي يستمر 5 ملايين دورة، خاصة عند احتساب تكلفة التوقف (آلاف الدولارات في الساعة في خطوط السيارات). تنفيذ استراتيجية صيانة استباقية ضروري لتعظيم عائد الاستثمار.

6.1 طقوس صيانة المكدس

لتعظيم عمر المحول، توصي Yujie ببروتوكول صيانة صارم. يجب دمج هذا في جدول الصيانة الوقائية للمصنع:

1. تجديد الأسطح: قم بفك المكدس بشكل دوري وفحص أسطح التزاوج. إذا كان هناك تآكل، فقم بلف السطح على لوح جرانيت بورق صنفرة ناعم (400-600 حصى) لاستعادة التسطيح. هذا يعيد الاقتران الصوتي ويمنع المزيد من الضرر.
2. مواصفات عزم الدوران: استخدم دائمًا مفتاح عزم الدوران. يؤدي الإفراط في الشد إلى تجريد الخيوط وتشويه المسار الصوتي؛ يؤدي نقص الشد إلى الحرارة والتآكل. عزم الدوران النموذجي: تتطلب مكدسات 15/20 كيلو هرتز غالبًا ~ 25-30 قدمًا-رطل (30-40 نيوتن متر)، بينما تتطلب 40 كيلو هرتز أقل بكثير (~ 20 نيوتن متر). استشر ورقة البيانات المحددة للقيم الدقيقة.
3. هواء التبريد: تأكد من أن الهواء المضغوط النظيف والجاف يبرد المحول. تخلق الرطوبة أو الزيت في خط الهواء حمأة موصلة داخل غلاف المحول، مما يؤدي إلى الفشل. قم بتثبيت المرشحات والمجففات على مصدر هواء التبريد.
4. فحص الكابلات: افحص الكابلات عالية الجهد بانتظام بحثًا عن التآكل أو التلف. يمكن أن يتسبب الكابل المخترق في حدوث أخطاء متقطعة أو انحناء.

6.2 استكشاف الأخطاء وإصلاحها مع تحليل المعاوقة

يمكن للمستخدمين المتقدمين التنبؤ بالفشل قبل حدوثه باستخدام محلل المعاوقة. يمسح هذا الجهاز المحول عبر نطاق تردده ويرسم منحنى المعاوقة.

• محول صحي: يظهر "انخفاضًا" حادًا وعميقًا عند الرنين (الحد الأدنى من المعاوقة) وذروة حادة عند الرنين المضاد. انتقال زاوية الطور سلس.
• محول يحتضر: يظهر منحنى ضحل وفوضوي مع رنين "طفيلي" (نتوءات صغيرة في المنحنى). ربما تحول التردد الرنيني بشكل كبير.

تجري Yujie هذا التحليل على كل وحدة قبل الشحن، مما يضمن حصول العميل على مكون بتوقيع "نظيف" مثالي. يتم تشجيع العملاء على تسجيل المعاوقة الأساسية للمحولات الجديدة للمقارنة المستقبلية.

6.3 المناولة والتخزين

المحولات هي أدوات دقيقة ويجب التعامل معها بعناية:

• الصدمة: تجنب إسقاط المحول أو التأثير عليه. حتى السقوط الصغير يمكن أن يكسر السيراميك.
• التخزين: قم بتخزين قطع الغيار في بيئة جافة يتم التحكم في درجة حرارتها. يمكن أن تساعد عبوات هلام السيليكا في منع امتصاص الرطوبة أثناء التخزين طويل الأجل.
• أغطية واقية: احتفظ بواقيات الخيوط عند عدم استخدام المحول لمنع تلف مسمار التثبيت.

7. ميزة Yujie Technology: لماذا يختارنا العالم

في سوق مزدحم بالتجار والبائعين، تقف Yujie Technology Ltd. بعيدًا كشركة مصنعة حقيقية ذات تراث يزيد عن 25 عامًا. تأسست Yujie في عام 1996، وتطورت من مورد مكونات إلى شريك استراتيجي لمصنعي المعدات الأصلية العالميين، مستفيدة من الخبرة العميقة في علم المواد وهندسة التصنيع.

7.1 إتقان المواد: نحن نصنع PZT الخاص بنا

على عكس العديد من "المجمعين" الذين يشترون سيراميك عام من أطراف ثالثة، تقوم Yujie بتصنيع مواد كهرضغطية خاصة بها. يسمح هذا التكامل الرأسي بتحكم لا مثيل له في المنتج النهائي:

• تركيبات مخصصة: تكييف مزيج مسحوق PZT لتحقيق Qm محدد أو عوامل اقتران أو استقرار في درجة الحرارة. يتيح ذلك لشركة Yujie تحسين المواد لتطبيقات محددة، مثل اللحام عالي الطاقة مقابل الاستشعار عالي الحساسية.
• اتساق الدفعة: ضمان أن السيراميك في محول تم شراؤه اليوم يطابق أداء واحد تم شراؤه قبل خمس سنوات. هذا الاتساق حيوي للعملاء الذين يحتاجون إلى بدائل فورية.
• التحكم في التكلفة: القضاء على الوسطاء لتقديم أداء متميز بأسعار تنافسية. من خلال التحكم في سلسلة توريد المواد الخام، يمكن لشركة Yujie عزل العملاء عن تقلبات السوق.

7.2 وعد ISO 9001 وضمان الجودة

تعمل Yujie بموجب أنظمة إدارة الجودة الصارمة ISO 9001:2015. هذه ليست مجرد شهادة؛ إنها ثقافة التحسين المستمر. يخضع كل محول لبطارية صارمة من الاختبارات:

• التقادم: فترات استقرار 24-48 ساعة للسماح لخصائص السيراميك بالاستقرار.
• اختبار الحمل: الاختبار تحت أحمال اللحام المحاكية، وليس فقط في الهواء، للتحقق من الأداء في ظروف العالم الحقيقي.
• التحقق من المعلمة: التحقق من التردد الرنيني (Fr)، والتردد المضاد للرنين (Fa)، والمعاوقة (Zr)، والسعة (Cp) مقابل تفاوتات صارمة. يتم شحن الوحدات التي تجتاز جميع الفحوصات فقط.
• التتبع: يتم تسلسل كل وحدة، مما يسمح لشركة Yujie بتتبع تاريخ تصنيعها ودفعة المواد في حالة وجود أي مشاكل.

7.3 خدمات التخصيص و OEM

الجاهز ليس كافيًا دائمًا. توظف Yujie فريقًا من المهندسين ذوي الخبرة التي تزيد عن 40 عامًا لتصميم محولات مخصصة لتطبيقات فريدة:

• ترددات مخصصة: تصميم محولات لترددات غير قياسية مثل 28 كيلو هرتز أو 38 كيلو هرتز.
• التكامل الميكانيكي: تطوير هندسة إسكان مخصصة أو حواف تثبيت أو موصلات لتناسب مغلفات الماكينة المحددة أو الأذرع الروبوتية.
• العلامة الخاصة: تقديم خدمات OEM لبناة الآلات الذين يرغبون في وضع علامة تجارية على المحولات بشعارهم الخاص.

7.4 الوصول العالمي، الثقة المحلية

مع الصادرات إلى أكثر من 50 دولة، تتفهم Yujie الخدمات اللوجستية وتوقعات الجودة لأسواق أمريكا الشمالية وأوروبا. المنتجات متوافقة مع RoHS ومعتمدة من CE، مما يضمن تلبيتها للمعايير التنظيمية والسلامة المطلوبة من قبل الشركات المصنعة الغربية. فريق الخدمات اللوجستية في Yujie ذو خبرة في الشحن الدولي، مما يضمن وصول المنتجات بأمان وفي الوقت المحدد.

8. الاتجاهات المستقبلية: عصر المحول الذكي

مع دخول التصنيع عصر الصناعة 4.0، يتطور المحول المتواضع من مكون سلبي إلى مشارك نشط في المصنع الذكي.

8.1 التكامل الرقمي والذكاء الاصطناعي

لن تقوم أنظمة الموجات فوق الصوتية المستقبلية باللحام فحسب؛ بل سوف "تشعر". من خلال مراقبة تغييرات المعاوقة وتحولات التردد في المحول في الوقت الفعلي (مللي ثانية)، يمكن لخوارزميات الذكاء الاصطناعي اكتشاف الشذوذ الدقيق:

• الصيانة التنبؤية: يمكن للنظام التنبؤ بموعد فشل المحول أو القرن بناءً على الاتجاهات في بيانات المعاوقة، مما يسمح بالصيانة المجدولة قبل حدوث عطل.
• التحكم في العملية: اكتشاف ما إذا كان الجزء غير محاذي، أو إذا تغيرت تركيبة البلاستيك، أو إذا كانت قوة المشبك غير صحيحة، وتعديل معلمات اللحام أثناء التنقل.

Yujie في طليعة البحث عن المواد التي توفر حساسية أعلى لتسهيل حلقة ردود الفعل هذه للبيانات.

8.2 لحام المركبات المتقدمة

يؤدي دفع صناعات السيارات والفضاء لتخفيف الوزن إلى إدخال مركبات ألياف الكربون والبلاستيك الحيوي. هذه المواد تخمد الطاقة بالموجات فوق الصوتية أكثر من ABS القياسي. يتطلب هذا محولات ذات قدرات سعة أعلى وسيراميك أصعب (مثل متغيرات PZT-8 المتطورة) لدفع الطاقة عبر هذه المواد المبددة. يعمل فريق البحث والتطوير في Yujie بنشاط على تطوير الجيل القادم من المحركات "فائقة الصلابة" لتلبية هذه الاحتياجات الناشئة.

8.3 صعود الموجات فوق الصوتية التي تحركها المؤازرة

في حين أن الأسطوانات الهوائية قياسية، فإن عمال اللحام الذين يحركهم المؤازرة يكتسبون أرضية للتحكم الدقيق في انهيار الذوبان والسرعة. تضع هذه الأنظمة ضغطًا شديدًا على مكدس المحول بسبب الطبيعة الصلبة وغير المتوافقة لمحرك المؤازرة. على عكس الأنظمة الهوائية التي لديها بعض "العطاء"، فإن أنظمة المؤازرة صلبة. تعد محركات Yujie الأمامية المعززة وتصميمات الإجهاد المسبق عالية الشد مناسبة تمامًا لقسوة اللحام بالموجات فوق الصوتية المؤازرة، مما يوفر الصلابة الهيكلية المطلوبة لهذه التكنولوجيا عالية الدقة.

8.4 التصنيع المستدام

نظرًا لأن كفاءة الطاقة تصبح أولوية أكبر، تصبح كفاءة المحول أكثر أهمية. محولات Yujie عالية Q PZT-8 أكثر كفاءة في استخدام الطاقة بطبيعتها، حيث تحول المزيد من الطاقة الكهربائية إلى عمل ميكانيكي مفيد وتهدر أقل كحرارة. هذا يساهم في أهداف الاستدامة الشاملة لمنشأة التصنيع.

الخاتمة: نبض خط الإنتاج الخاص بك

محول اللحام بالموجات فوق الصوتية هو أعجوبة من الهندسة الكهروميكانيكية. إنه جهاز حيث تهم ميكرونات الحركة، وحيث تملي نقاء المواد الكفاءة، وحيث تحدد جودة التصنيع ربحية خط الإنتاج. إنه المحرك الصامت الذي يقود تجميع المنتجات التي نستخدمها كل يوم، من السيارات التي نقودها إلى الأجهزة الطبية التي تنقذ الأرواح.

في صناعة حيث يؤدي "جيد بما فيه الكفاية" إلى التوقف والاستدعاءات وإهدار الطاقة، تقدم Yujie Technology بديلاً نهائيًا: التميز. من خلال الاستفادة من الاستقرار الحراري الفائق لسيراميك PZT-8، والالتزام بمعايير التصنيع الصارمة ISO 9001، وجلب أكثر من عقدين من الخبرة لكل وحدة، توفر محولات Yujie الموثوقية التي يطلبها المصنعون الحديثون.

سواء كنت تقوم بترقية خط لحام قديم، أو تصميم عملية تجميع طبية جديدة، أو توريد مكونات OEM موثوقة لعلامة الآلات التجارية الخاصة بك، فإن اختيار المحول هو الأساس. إنه خيار بين عدم اليقين والاستقرار، بين الهدر والكفاءة. اختر الدقة. اختر الاستقرار. اختر Yujie.

اتصل بـ Yujie Technology اليوم لمناقشة كيف يمكن لمحولات اللحام بالموجات فوق الصوتية المتقدمة لدينا تحسين عملية التصنيع الخاصة بك.
