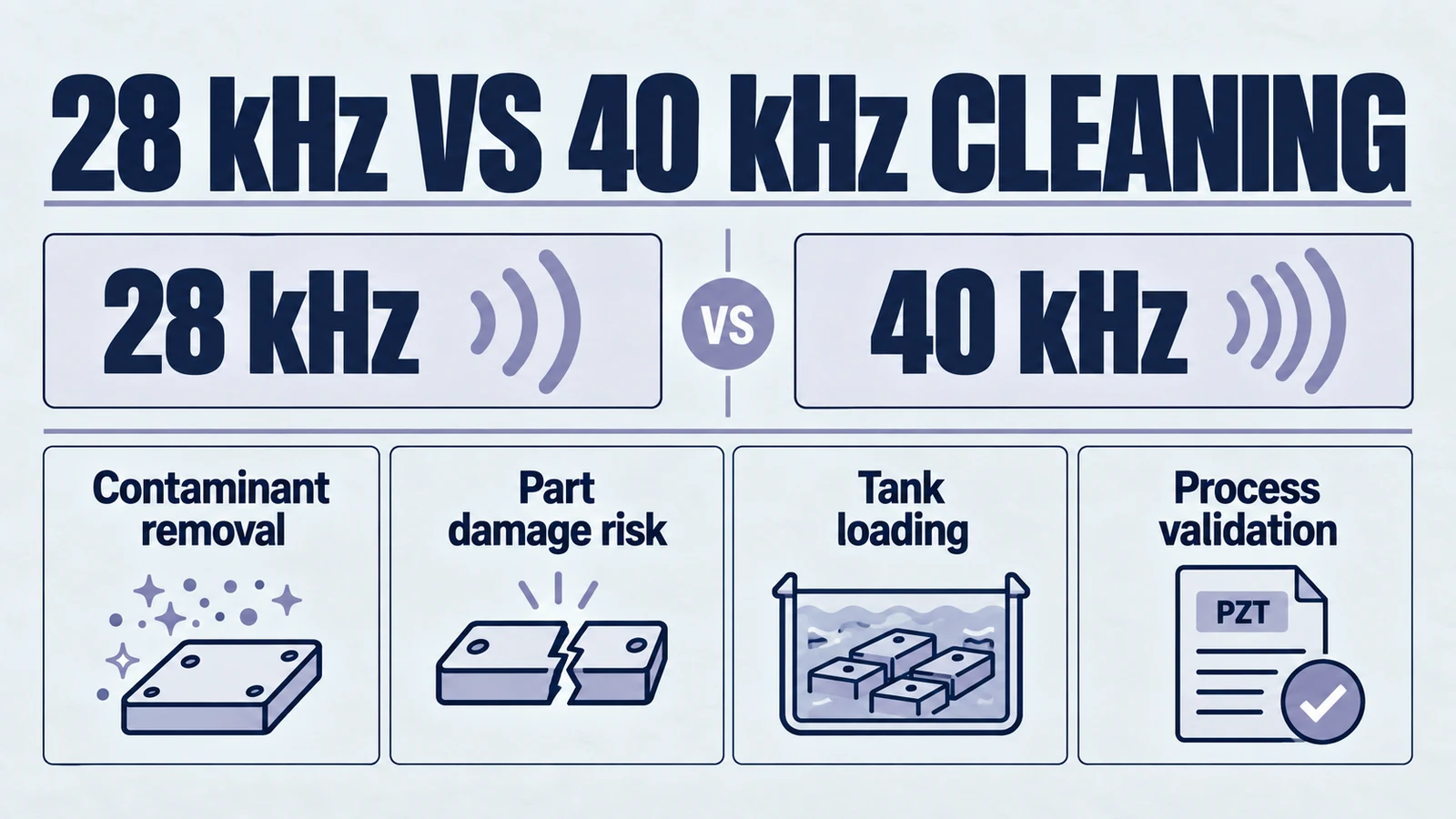

رسم بياني: تنظيف 28 كيلو هرتز مقابل 40 كيلو هرتز. 28 كيلو هرتز؛ 40 كيلو هرتز؛ إزالة الملوثات خطر تلف الأجزاء؛ تحميل الخزان التحقق من صحة العملية.

28 كيلو هرتز · 40 كيلو هرتز · إزالة الملوثات · خطر تلف الأجزاء · تحميل الخزان · التحقق من صحة العملية

1. مقدمة تنفيذية: فيزياء النظافة الصناعية

في المشهد المعاصر للتصنيع عالي الدقة، تحول تعريف "النظيف" من التقييم البصري العياني إلى ضرورة مجهرية وغالبًا ما تكون جزيئية. إن موثوقية جهاز أشباه الموصلات، والتصاق الطلاء البصري المترسب بالفراغ، وعمر قالب الحقن للخدمة الشاقة، كلها تتوقف على الإزالة المطلقة للملوثات الجسيمية والعضوية. بالنسبة للمهندسين ومديري ضمان الجودة ومتخصصي المشتريات الذين يعملون في أحدث الإنتاج الصناعي، فإن التنظيف بالموجات فوق الصوتية ليس مجرد خطوة غسيل؛ إنها عملية ديناميكية حرارية وديناميكية سائلة معقدة تتطلب تحسينًا صارمًا. في YJ Piezo، ندرك أن جوهر هذه العملية يكمن في محول الطاقة الكهرضغطية — المحرك الذي يحول الإمكانات الكهربائية إلى الواقع الميكانيكي للتجويف الصوتي.

اختيار تردد التشغيل – وتحديداً القرار الحاسم بين الأقوياء 28 kHz28 \text{ kHz} والجامع 40 kHz40 \text{ kHz}— هو العامل الوحيد الأكثر تحديدًا في فعالية نظام التنظيف بالموجات فوق الصوتية. ويتحكم هذا الاختيار في الديناميكا الحرارية لنواة الفقاعات، وميكانيكا الموائع للطبقة الحدودية الصوتية، والسلامة الهيكلية للركيزة التي يتم تنظيفها. إنه قرار لا يمكن اتخاذه على أساس "القوة" وحدها، ولكن يجب أن يرتكز على فهم دقيق لقوى التصاق الجسيمات، وسرعات التدفق الصوتي، وحدود التعب المادي.

يساعد هذا الدليل الهندسي الشركاء والعملاء في مقارنة ترددات التنظيف 28 kHz28 \text{ kHz} و40 kHz40 \text{ kHz}. فهو يجمع بين النظرية الصوتية، والخبرة الصناعية، وسلوك التجويف بالقصور الذاتي، وتأثيرات شليتشتينج على الطبقة الحدودية، واختيار المواد السيراميك الكهرضغطي حتى يتمكن المستخدمون من تصميم أنظمة تتوافق مع هدف التنظيف وقيود العملية.

2. الأسس النظرية للتجويف الصوتي

لهندسة عملية التنظيف، يجب على المرء أولاً إتقان الوسيط. التنظيف بالموجات فوق الصوتية لا ينظف بالصوت وحده؛ فهو ينظف من خلال العمل الفيزيائي الذي يؤديه تكوين ونمو وانهيار تجاويف الفراغ المجهرية داخل السائل - وهي ظاهرة تعرف باسم التجويف بالقصور الذاتي. تعتمد هذه العملية بطبيعتها على التردد، وتحكمها قوانين الديناميكا الحرارية وانتشار الموجات الصوتية.

2.1 دورة الضغط والتخلخل

يعمل محول الطاقة بالموجات فوق الصوتية المرتبط بجدار الخزان كمكبس، مما يؤدي إلى إزاحة السائل بمعدل يحدده تردد الرنين. يخلق هذا الإزاحة موجة ضغط طولية تنتشر عبر السائل. تتكون الموجة من مرحلتين متميزتين: الانضغاط (الضغط الإيجابي) والتخلخل (الضغط السلبي).

خلال مرحلة الخلخلة، ينخفض ​​الضغط الساكن المحلي داخل السائل بشكل ملحوظ. إذا كانت الشدة الصوتية كافية لخفض الضغط المحلي إلى ما دون ضغط بخار السائل (PvP_v) والتغلب على قوة شد السائل، ينفجر الطور السائل المستمر. يؤدي هذا التمزق إلى إنشاء تجويف، أو "فقاعة"، يتم ملؤها في البداية بالبخار والغازات الممتصة من الوسط المحيط.

مدة مرحلة الخلخلة هذه تتناسب عكسيا مع التردد.

  • في 28 kHz28 \text{ kHz}: تكون فترة الدورة الواحدة (TT) تقريبًا 35.7μs35.7 \mu s. تستمر مرحلة الخلخلة نصف هذه المرة تقريبًا، ≈17.8μs\approx 17.8 \mu s.
  • في 40 kHz40 \text{ kHz}: الفترة هي 25.0μs25.0 \mu s، مع مرحلة خلخلة ≈12.5μs\approx 12.5 \mu s.

هذا الاختلاف الزمني هو السبب الجذري لجميع اختلافات الأداء اللاحقة. مرحلة الندرة الأطول عند 28 kHz28 \text{ kHz} يسمح لفقاعة التجويف بمزيد من الوقت للنمو عبر الانتشار المصحح - وهي العملية التي ينتشر من خلالها الغاز داخل الفقاعة أثناء التمدد بشكل أسرع مما ينتشر أثناء الضغط. ونتيجة لذلك، تم إنشاء الفقاعات في 28 kHz28 \text{ kHz} تحقيق أقصى نصف قطر أكبر بكثير (RmaxR_{max}) قبل أن تنعكس الدورة الصوتية إلى مرحلة الضغط.

2.2 رنين مينارت وتحجيم الفقاعة

يمكن تقريب الحجم النظري لفقاعة التجويف باستخدام صيغة تردد الرنين مينارت، والتي تربط التردد الطبيعي لفقاعة الغاز في السائل بنصف قطرها. في حين أن فقاعات التجويف العابرة في العالم الحقيقي يتم دفعها بعيدًا عن الرنين، فإن نصف قطر مينارت يوفر خطًا أساسيًا حاسمًا لفهم حجم "أدوات التنظيف" المتاحة بترددات مختلفة.

يتم إعطاء تردد مينارت ωM\omega_M بواسطة:

ωM≈1R03γP0ρ\omega_M \approx \frac{1}{R_0} \sqrt{\frac{3 \gamma P_0}{\rho}}

إعادة ترتيب نصف القطر R0R_0:

R0≈12πf3γP0ρR_0 \approx \frac{1}{2\pi f} \sqrt{\frac{3 \gamma P_0}{\rho}}

حيث:

  • ff هو تردد القيادة (هرتز).
  • γ\gamma هو المؤشر المتعدد التوجهات للغاز (حوالي 1.4 للهواء).
  • P0P_0 هو الضغط الهيدروستاتيكي (1.01×1051.01 \times 10^5 Pa).
  • ρ\rho هي كثافة السائل (998998 kg/m³ for water).

بإدخال الثوابت للظروف الصناعية القياسية، يمكننا استخلاص نصف قطر الرنين التقريبي:

الجدول 1: المقارنة النظرية لنصف قطر الفقاعة الرنانة.
التردد (كيلو هرتز) اشتقاق الصيغة تقريبا. نصف قطر الرنين (R0R_0)
28 kHz28 \text{ kHz} R28∝128,000R_{28} \propto \frac{1}{28,000} ≈110−130μm\approx 110 - 130 \mu m
40 kHz40 \text{ kHz} R40∝140,000R_{40} \propto \frac{1}{40,000} ≈70−90μm\approx 70 - 90 \mu m

في ظل نموذج مينيرت المبسط للفقاعة المعزولة، مع نفس افتراضات ضغط السائل والغاز، فإن نصف قطر الرنين يتدرج عكسيًا مع التردد. نصف قطر 28 كيلو هرتز هو 40/28 ≈ 1.43 مرة نصف قطر 40 كيلو هرتز: أكبر بنسبة 43٪ تقريبًا، وحجم أكبر بنسبة 192٪ تقريبًا. هذه مقارنة رنين متوازنة، وليست ضمانًا لحجم الفقاعة الفعلي العابر الأقصى، أو طاقة الانهيار، أو أداء التنظيف.

2.3 الديناميكا الحرارية للانهيار: نموذج رايلي-بليسيت

يتم تحديد قوة عملية التنظيف من خلال سرعة انهيار جدار الفقاعة. يتم وصف هذه الحركة بواسطة معادلة رايلي-بليسيت، وهي معادلة تفاضلية غير خطية تتحكم في ديناميكيات الفقاعة الكروية.

RR¨+32R˙2=1ρ(PB(t)−P∞(t)−2σR−4μR˙R)R\ddot{R} + \frac{3}{2}\dot{R}^2 = \frac{1}{\rho} \left( P_B(t) - P_{\infty}(t) - \frac{2\sigma}{R} - 4\mu\frac{\dot{R}}{R} \right)

هنا PB(t) هو الضغط داخل الفقاعة، بما في ذلك سلوك الغاز والبخار ذي الصلة، وP∞(t) هو ضغط السائل في المجال البعيد بما في ذلك المحرك الصوتي. ويعتمد الانهيار على محتوى الغاز، والانتقال الحراري/الكتلي، وتاريخ الضغط، وظروف الحدود، بالإضافة إلى نصف القطر الأقصى. يتطلب هذا النموذج الكروي السائل غير القابل للضغط تأهيلًا لمواجهة الانهيارات العنيفة والجدران القريبة.

لأن 28 kHz28 \text{ kHz} يسمح بحجم أكبر RmaxR_{max}، يتسارع السائل المحيط على مسافة أطول حيث يندفع لملء الفراغ أثناء دورة الضغط. وينتج عن هذا سرعة طرفية أعلى للواجهة السائلة في لحظة الانفجار الداخلي. عندما تنهار الفقاعة أخيرًا، تتحول الطاقة الحركية للسائل المتدفق بشكل ثابت إلى نقطة ساخنة محلية ذات درجة حرارة شديدة (≈5000 K\approx 5000 \text{ K}) والضغط (≈1000 atm\approx 1000 \text{ atm}).

  • 28 kHz28 \text{ kHz} طي: تتميز بموجات صدمية عالية الشدة. يكون الانهيار واضحًا وعنيفًا، وغالبًا ما يكون مسموعًا كصوت هسهسة أو صراخ حاد. يمكن أن تنتشر موجة الصدمة بشكل كبير في السائل، مما يؤثر على الملوثات المرتبطة بقوة بالركيزة.
  • التردد والانهيار: يحدد 40 كيلو هرتز دورات الضغط الصوتي في الثانية، وليس 40000 انهيار في الثانية لكل فقاعة. يعتمد نمو الفقاعة وانهيارها على النوى، وسعة الضغط، ومحتوى الغاز، والديناميكيات غير الخطية؛ لا تستنتج عددًا عالميًا للأحداث أو انهيارًا أضعف من التكرار فقط.

يخلق هذا التمييز الديناميكي الحراري الانقسام الأساسي للتنظيف بالموجات فوق الصوتية: شدة التأثير (28 kHz28 \text{ kHz}) مقابل كثافة الحدث (40 kHz40 \text{ kHz}).

3. ال 28 kHz28 \text{ kHz} النظام: الطاقة العيانية والصناعة الثقيلة

في طيف الترددات فوق الصوتية، 28 kHz28 \text{ kHz} هي "المطرقة الثقيلة". إنه تكرار الاختيار عندما يكون القيد الهندسي الأساسي هو قوة رابطة التربة أو كتلة الركيزة. وهو يعمل على المستوى العياني، باستخدام موجات صادمة عالية السعة لتكسير وإزاحة الملوثات التي تشكل طبقات مستمرة وصلبة بشكل ميكانيكي.

3.1 آليات إزالة ترابط الملوثات الثقيلة

فكر في سطح كتلة المحرك المصنوعة من الحديد الزهر أو قالب حقن الفولاذ. الملوثات هنا ليست مجرد غبار مستقر؛ غالبًا ما تكون عبارة عن زيوت متفحمة، أو عوامل إطلاق مخبوزة، أو أكاسيد قشور مرتبطة بالمعادن كيميائيًا أو حراريًا. قوى الالتصاق (FadhF_{adh}) المعنية كبيرة، وغالبًا ما تتطلب إجهادات قص في نطاق ميغاباسكال للتغلب عليها.

توفر موجات الصدمة الناتجة عن التجويف 28 kHz28 \text{ kHz} هذا الضغط الضروري. عندما تنهار فقاعة 28 kHz28 \text{ kHz} كبيرة بالقرب من حدود صلبة، ينكسر تماثل الانهيار. وبدلاً من أن تنفجر بشكل كروي، تنقلب الفقاعة لتشكل نفثًا صغيرًا سائلًا عالي السرعة يثقب الفقاعة ويضرب السطح.

  • نشاط ميكروجيت: يمكن أن يؤدي انهيار التجويف إلى إنشاء نفاثات سائلة محلية سريعة تطبق إجهاد القص العالي على الملوثات المرتبطة.
  • الكسر الناتج عن الارتطام: بالنسبة إلى مادة ملوثة هشة مثل الكربون الصلب أو الحجم، فإن تأثير النفاثات الصغيرة يعمل مثل الإزميل. فهو يبدأ في انتشار الشقوق داخل الطبقة الملوثة، مما يؤدي إلى تقشيرها إلى قطع بدلاً من إذابتها طبقة بعد طبقة.
  • التطبيق: وهذا يجعل 28 kHz28 \text{ kHz} لا مثيل له في إعادة تصنيع السيارات (إزالة رواسب الكربون من الأسطوانات)، وصيانة القوالب (تجريد بقايا البلاستيك)، وتجديد الآلات الثقيلة.

3.2 دراسة حالة: صيانة قالب الحقن

YJ Piezo يتم نشر محولات الطاقة بشكل متكرر في خزانات كبيرة مصممة لصيانة قوالب حقن البلاستيك. تمثل هذه القوالب استثمارًا رأسماليًا كبيرًا ويجب تنظيفها من "حروق الغاز" (البلاستيك المتفحم) وتراكم عوامل الإطلاق دون الإضرار بخطوط الفصل الدقيقة.

  • التحدي: معيار 40 kHz40 \text{ kHz} إلى القدرة على كسر "الورنيش" المتفحم الذي يتشكل على أسطح القالب. أبلغ المستخدمون عن ذلك 40 kHz40 \text{ kHz} قد تقوم الأنظمة بتنظيف الزيت الطازج ولكنها تفشل في إزالة البقايا المخبوزة التي تغير تحمل أبعاد القالب.
  • الحل 28 kHz28 \text{ kHz}: يقوم نظام 28 kHz28 \text{ kHz} بتوليد موجات صدمية عالية الطاقة مطلوبة لكسر هذا الورنيش. ومع ذلك، فإن التحكم الهندسي هنا أمر بالغ الأهمية. يمكن أن تؤدي الكثافة العالية التي تزيل الكربون أيضًا إلى إرهاق الفولاذ إذا تركت لفترة طويلة.
  • الرؤية التشغيلية: تتضمن أفضل الممارسات غالبًا عملية "ثنائية الخطوة" أو "ثنائية التردد". تعمل دورة قصيرة عالية الكثافة عند 28 kHz28 \text{ kHz} على كسر القشرة الثقيلة، تليها دورة أطول عند 40 kHz40 \text{ kHz} لإزالة الحطام وتنظيف قنوات التهوية الدقيقة دون المخاطرة بتآكل التجويف.

3.3 خطر تآكل التجويف (التنقر)

المسؤولية الكبرى لنظام 28 kHz28 \text{ kHz} هي تلف الركيزة. يمكن لنفس النفاثات الدقيقة التي تجرد الكربون أن تشوه الركيزة المعدنية بشكل بلاستيكي. تُعرف هذه الظاهرة باسم تآكل التجويف أو "التنقر".

  • الآلية: تتسبب التأثيرات المتكررة للنفاثات الدقيقة في فشل الكلال في الشبكة البلورية المعدنية. مع مرور الوقت، يتم إزاحة الحبيبات المعدنية المجهرية، مما يخلق سطحًا خشنًا منقّرًا.
  • حساسية المواد:
    • الألومنيوم: شديد الحساسية. تظهر الدراسات التي أجريت على رقائق الألومنيوم ذلك 28 kHz28 \text{ kHz} يسبب ثقبًا سريعًا وفقدانًا للكتلة مقارنة بالترددات الأعلى. يمكن أن تتلف أسطح الألمنيوم المصقولة (متجمدة) في دقائق.
    • الفولاذ المقاوم للصدأ/التيتانيوم: أكثر مقاومة بسبب قوة الإنتاج العالية، ولكنه ليس محصنًا. سيؤدي التعرض طويل الأمد لـ 28 kHz28 \text{ kHz} في النهاية إلى تدهور تشطيب السطح.

ملاحظة YJ Piezo Engineering: بالنسبة للعملاء الذين يقومون بتنظيف الألومنيوم أو النحاس الناعم، فإننا ننصح بشدة بعدم استخدام أنظمة 28 kHz28 \text{ kHz} النقية ما لم يكن وقت التعرض آليًا بشكل صارم ويتم تقليله إلى الحد الأدنى. 40 kHz40 \text{ kHz} أو أعلى هي التوصية الهندسية الأكثر أمانًا للمعادن الناعمة.

3.4 أنماط الموجات الدائمة وتصميم الخزان

من الناحية الصوتية، تمثل 28 kHz28 \text{ kHz} تحديات في توحيد المجال. يبلغ الطول الموجي للصوت في الماء عند 28 kHz28 \text{ kHz} تقريبًا 5.3 cm5.3 \text{ cm} (λ=c/f≈1480/28000\lambda = c/f \approx 1480/28000). في خزان التنظيف، تنعكس الموجات الصوتية عن سطح السائل وجدران الخزان، مما يؤدي إلى إنشاء نمط موجة ثابتة.

النقاط الساخنة والمناطق الميتة: تخلق الموجات المستقرة مناطق ثابتة ذات ضغط مرتفع (العقد المضادة) وضغط منخفض (العقد). في 28 kHz28 \text{ kHz}، المسافة بين هذه العقد هي نصف الطول الموجي (λ/2≈2.65 cm\lambda/2 \approx 2.65 \text{ cm}). يمكن أن يؤدي هذا التباعد الكبير نسبيًا إلى "مناطق ميتة" كبيرة حيث تكون عملية التنظيف لاغية، و"نقاط ساخنة" حيث تكون الكثافة عالية بما يكفي لإتلاف الأجزاء على الفور.

من الناحية الصوتية، تمثل 28 kHz28 \text{ kHz} تحديات في توحيد المجال. يبلغ الطول الموجي للصوت في الماء عند 28 kHz28 \text{ kHz} تقريبًا 5.3 cm5.3 \text{ cm} (λ=c/f≈1480/28000\lambda = c/f \approx 1480/28000). في خزان التنظيف، تنعكس الموجات الصوتية عن سطح السائل وجدران الخزان، مما يؤدي إلى إنشاء نمط موجة ثابتة.

النقاط الساخنة والمناطق الميتة: تخلق الموجات المستقرة مناطق ثابتة ذات ضغط مرتفع (العقد المضادة) وضغط منخفض (العقد). في 28 kHz28 \text{ kHz}، المسافة بين هذه العقد هي نصف الطول الموجي (λ/2≈2.65 cm\lambda/2 \approx 2.65 \text{ cm}). يمكن أن يؤدي هذا التباعد الكبير نسبيًا إلى "مناطق ميتة" كبيرة حيث تكون عملية التنظيف لاغية، و"نقاط ساخنة" حيث تكون الكثافة عالية بما يكفي لإتلاف الأجزاء على الفور.

تقنية تردد المسح: للتخفيف من هذه المشكلة، يوصي YJ Piezo بأن تستخدم جميع الأنظمة الصناعية 28 kHz28 \text{ kHz} مولدات الموجات فوق الصوتية المزودة بتقنية "Sweep". من خلال تعديل التردد بشكل مستمر (على سبيل المثال، 28 kHz±1 kHz28 \text{ kHz} \pm 1 \text{ kHz})، يتم إزاحة نمط الموجة الدائمة باستمرار، مما يؤدي إلى تداخل العقد والعقد المضادة لإنشاء حقل موحد متوسط الوقت.

4. ال 40 kHz40 \text{ kHz} النظام: المعيار العالمي للدقة

إذا كانت 28 kHz28 \text{ kHz} هي المطرقة، فإن 40 kHz40 \text{ kHz} هي المشرط. لقد برز كمعيار عالمي للتنظيف الصناعي العام والتنظيف الدقيق لأنه يقدم حلاً وسطًا مثاليًا: فهو يمتلك طاقة كافية لإزالة معظم أنواع التربة الشائعة (الزيوت والغبار والرقائق المعدنية) ولكنه لطيف بما يكفي لحماية الركائز النموذجية (الزجاج والإلكترونيات والأسطح الآلية).

4.1 الكثافة الإحصائية والتغطية السطحية

السمة المميزة لتنظيف 40 kHz40 \text{ kHz} هي كثافة أحداث التجويف. يقوم محول الطاقة 40 kHz40 \text{ kHz} بتوليد 40,00040,000 دورات ضغط/تخلخل في الثانية. على الرغم من أن كل فقاعة فردية تكون أصغر (≈70−90μm\approx 70-90 \mu m) وتطلق طاقة أقل عند الانهيار مقارنة بالفقاعة 28 kHz28 \text{ kHz}، فإن العدد الهائل من الانفجارات الداخلية يضمن تغطية فائقة إلى حد كبير.

  • إجراء الفرك: يعمل هذا الإجراء عالي التردد مثل ورق الصنفرة الناعم أو الفرشاة الكثيفة. فهو ينظف المساحة السطحية الكاملة للجزء بشكل فعال، مما يجعله متفوقًا في إزالة الملوثات غير المجمعة مثل غبار المتاجر وزيوت الآلات وبصمات الأصابع.
  • سرعة التنظيف: بالنسبة للتربة الخفيفة إلى المتوسطة، غالبًا ما يكون 40 kHz40 \text{ kHz} أسرع من 28 kHz28 \text{ kHz}. على الرغم من أن 28 kHz28 \text{ kHz} يضرب بقوة، إلا أنه يضرب بشكل أقل. 40 kHz40 \text{ kHz} يهاجم واجهة التربة بمعدل تكرار أعلى، مما يؤدي إلى استحلاب الزيوت وتشتيت الجسيمات بسرعة.

4.2 التطبيق: الإلكترونيات والبصريات

تعد طاقة الانهيار المخفضة لـ 40 kHz40 \text{ kHz} ميزة أمان للمكونات الحساسة.

  • لوحات الدوائر المطبوعة (PCBs): لا يؤدي تردد التنظيف مثل 40 كيلو هرتز إلى ضمان سلامة اللوحة المأهولة. اتبع عملية التنظيف المعتمدة من قبل الشركة المصنعة لكل مكون وتحقق من صحة التجميع الكامل. قد تحظر أجهزة MEMS والبلورات والرنانات وغيرها من الأجزاء الحساسة ميكانيكيًا التنظيف بالموجات فوق الصوتية؛ لا تستنتج عملية آمنة من التكرار وحده.
  • البصريات الدقيقة: يتطلب تنظيف العدسات الزجاجية إزالة مركبات التلميع (أكسيد السيريوم) دون خدش الزجاج أو إتلاف الطلاءات الحساسة المضادة للانعكاس. 28 kHz28 \text{ kHz} يحمل مخاطر عالية لحدوث كسور "صدفية" أو تشقق الطلاء بسبب موجات الصدمة الموضعية. 40 kHz40 \text{ kHz} (وفي كثير من الأحيان 80 كيلو هرتز أو أعلى للمراحل النهائية) هو المعيار للتصنيع البصري.

4.3 اختراق الفتحة العمياء

الميزة الهندسية المهمة لـ 40 kHz40 \text{ kHz} هي قدرته على اختراق الميزات المعقدة. تحتوي العديد من الأجزاء المصنعة بدقة (مثل حاقنات الوقود والمشعبات الهيدروليكية) على ثقوب عمياء وخيوط وقنوات ضيقة.

  • حدود نواة الفقاعة: حتى يتمكن التجويف من تنظيف ثقب مسدود، يجب أن تتنوى الفقاعة داخل الثقب. إذا كان قطر الثقب أصغر من حجم فقاعة الرنين، يتم تثبيط النواة. يسمح نصف القطر النظري الأصغر لفقاعات 40 kHz40 \text{ kHz} بالتشكل والعمل في مساحات أضيق من فقاعات 28 kHz28 \text{ kHz}.
  • حيود الموجة: حيود الموجات الصوتية حول العوائق. يسمح الطول الموجي الأقصر لـ 40 kHz40 \text{ kHz} (λ≈3.7 cm\lambda \approx 3.7 \text{ cm}) بانتشار أفضل في الأشكال الهندسية المعقدة مقارنةً بموجات 28 kHz28 \text{ kHz} الأطول، والتي تكون أكثر عرضة لتأثيرات التظليل خلف العوائق الكبيرة.

5. فيزياء إزالة الجسيمات: طبقة الحدود الصوتية

تُعد الطبقة الحدودية اللزجة المتذبذبة أحد عوامل اختيار التردد. يتناقص سمكها المثالي مع التردد للحصول على لزوجة ثابتة، لكنه لا يثبت أن 40 كيلو هرتز يزيل الجسيمات دون الميكرونية بشكل أفضل بغض النظر عن الطاقة. تعتمد نتائج التنظيف أيضًا على الالتصاق والمجال الصوتي والكيمياء والتدفق والهندسة والضرر المسموح به.

5.1 طبقة حدود شليشتينج

عندما تنتقل موجة صوتية بالتوازي مع سطح صلب، فإن حالة "عدم الانزلاق" في ديناميكيات الموائع تفرض أن تكون سرعة الموائع صفرًا عند الجدار. يؤدي هذا إلى إنشاء طبقة رقيقة من السائل حيث تنتقل السرعة من الصفر إلى سرعة تذبذب التيار الحر. هذه هي الطبقة الحدودية اللزجة أو الصوتية (δac\delta_{ac})، التي وصفها لأول مرة هيرمان شليشتينج.

يتم تحديد سمك هذه الطبقة من خلال اللزوجة الحركية للسائل (ν\nu) والتردد الزاوي للصوت (ω=2πf\omega = 2\pi f).

δac=2νω=νπf\delta_{ac} = \sqrt{\frac{2\nu}{\omega}} = \sqrt{\frac{\nu}{\pi f}}

افتراض الماء عند 20∘C20^\circ\text{C} (ν≈1×10−6m2/s\nu \approx 1 \times 10^{-6} m^2/s):

  • في 28 kHz28 \text{ kHz}:
    δ28k=10−6π×28,000≈3.37μm\delta_{28k} = \sqrt{\frac{10^{-6}}{\pi \times 28,000}} \approx 3.37 \mu m
  • في 40 kHz40 \text{ kHz}:
    δ40k=10−6π×40,000≈2.82μm\delta_{40k} = \sqrt{\frac{10^{-6}}{\pi \times 40,000}} \approx 2.82 \mu m
الجدول 2: حسابات سمك طبقة الحدود الصوتية. لاحظ أن الترددات الأعلى تنتج طبقات حدودية أرق.
التردد سمك الطبقة الحدودية (δac\delta_{ac})
28 kHz28 \text{ kHz} ≈3.37μm\approx 3.37 \mu m
40 kHz40 \text{ kHz} ≈2.82μm\approx 2.82 \mu m

5.2 ظاهرة الجسيمات "المختبئة".

يكشف هذا الحساب عن وجود قيود خطيرة على أنظمة 28 kHz28 \text{ kHz} في التنظيف الدقيق. تخيل جسيمًا بحجم 1 ميكرون ملتصقًا بركيزة.

  • في الحقل 28 kHz28 \text{ kHz}، تكون الطبقة الحدودية ≈3.37μm\approx 3.37 \mu m سميكة. يقع الجسيم ذو 1 ميكرون عميقًا داخل "الطبقة الفرعية اللزجة"، محميًا من قوى السحب المضطربة للتدفق الصوتي الذي يحدث في السائل السائب. إنه "يختبئ" بشكل فعال في المياه الهادئة.
  • في الحقل 40 kHz40 \text{ kHz}، يتم تقليص الطبقة الحدودية إلى ≈2.82μm\approx 2.82 \mu m. لا يزال الجسيم مغمورًا، لكنه أقرب إلى منطقة التدفق القصي العالي.

باستخدام تقريب الماء المعلن ν≈10⁻⁶ m²/s، يبلغ تقدير الطبقة اللزجة المتذبذبة حوالي 1.99 ميكرومتر عند 80 كيلو هرتز و0.56 ميكرومتر عند 1 ميجاهرتز. وبالتالي فإن 80 كيلو هرتز ليس دون الميكرون في هذا الحساب. سمك الطبقة هذا ليس بمثابة قطع إزالة بحجم الجسيمات: لا تزال قيود الالتصاق والهندسة والضغط الصوتي والكيمياء والتدفق والضرر تتطلب التحقق من صحة العملية.

5.3 التردد وإزالة الجسيمات

غالبًا ما تظهر نتائج التنظيف التجريبية علاقة واضحة بين التردد وسمك الطبقة الحدودية وإزالة الملوثات ذات الحجم الميكروني. يمكن للترددات العالية تحسين إزالة الجسيمات الدقيقة لأن التدفق الصوتي يعمل بالقرب من سطح الركيزة.

الآثار الهندسية: يوفر معيار ISO 16232:2018 طرقًا لتحديد نظافة الجسيمات في مكونات وأنظمة مركبات الطريق والإبلاغ عنها؛ فهو لا يضع حدودًا عالمية لنظافة المكونات أو يحدد ترددًا بالموجات فوق الصوتية. اتفق مع العميل على فئات حجم الجسيمات وحدود القبول، ثم تحقق من صحة عملية التنظيف والفحص الكاملة.

6. هندسة محولات الطاقة المتقدمة: ميزة YJ Piezo للتكنولوجيا

إن أداء نظام الموجات فوق الصوتية محدود في النهاية بجودة محول الطاقة الذي يحول الطاقة الكهربائية. للحصول على نظرة عامة أوسع حول كيفية تناسب بنيات محولات الطاقة المختلفة مع التطبيقات الصناعية المختلفة، نوصي بدليلنا حول فهم أنواع محولات الطاقة بالموجات فوق الصوتية واستخداماتها. في YJ Piezo، نقوم بتصميم مكوناتنا الكهرضغطية لتحمل الضغوط المميزة التي يفرضها تشغيل 28 kHz28 \text{ kHz} و40 kHz40 \text{ kHz}.

6.1 علم المواد PZT: السيراميك الصلب مقابل السيراميك الناعم

محولات التنظيف بالموجات فوق الصوتية تستخدم "الصلب" المواد الكهرضغطية (عالية الطاقة PZT). على عكس PZT "الناعم" المستخدم في أجهزة الاستشعار أو السماعات المائية، يتمتع PZT الصلب بعامل جودة ميكانيكية عالي (QmQ_m) وفقدان عازل منخفض، مما يسمح بتشغيله بجهد كهربائي عالي دون ارتفاع درجة الحرارة.

  • PZT-4 (البحرية الأولى): هذا هو المعيار الصناعي لتنظيف محولات الطاقة. إنه يوفر اقترانًا واستقرارًا كهروميكانيكيًا عاليًا. تستخدم YJ Piezo للتكنولوجيا تركيبات PZT-4 المحسنة لمنتجنا 40 kHz40 \text{ kHz} محولات الطاقة لضمان الرنين الحاد والحد الأدنى من توليد الحرارة.
  • PZT-8 (Navy III): بالنسبة لمحولات الطاقة 28 kHz28 \text{ kHz} للخدمة الشاقة، غالبًا ما نستخدم مواد أقرب إلى مواصفات PZT-8. يحتوي PZT-8 على خسائر عازلة أقل من PZT-4. يعد هذا أمرًا بالغ الأهمية لأن عملية 28 kHz28 \text{ kHz} تتضمن رحلات ميكانيكية أكبر (سعة أعلى). تولد هذه الاهتزازات الفيزيائية الكبيرة احتكاكًا داخليًا وحرارة كبيرة. إن استخدام مادة ذات فقد ميكانيكي أعلى (QmQ_m أقل) عند 28 kHz28 \text{ kHz} قد يؤدي إلى الانفلات الحراري وإزالة الاستقطاب (فقدان خصائص الضغط الانضغاطي).

6.2 الإدارة الحرارية والترابط

الحرارة هي عدو الأداء الكهرضغطي. إذا تجاوز محول الطاقة درجة حرارة كوري، فإنه يفقد استقطابه بشكل دائم. وحتى أقل من هذا الحد، تؤدي الحرارة المفرطة إلى انحراف التردد، مما يجبر المولد على البحث عن الرنين.

28 kHz28 \text{ kHz} التحدي: تولد السعة العالية لـ 28 kHz28 \text{ kHz} المزيد من الحرارة عند خط الارتباط بين السيراميك والسطح المشع (الخزان). تستخدم YJ Piezo تركيبات إيبوكسي متخصصة وتقنيات تثبيت لولبية (محولات طاقة لانجفين مثبتة بمسامير) لضمان قدرة الرابطة على تحمل ضغوط القص العالية للاهتزاز 28 kHz28 \text{ kHz} بدون تفكيك.

السطح المشع: بالنسبة لخزانات 28 kHz28 \text{ kHz}، يوصي مهندسو YJ Piezo بجدار خزان أكثر سمكًا من الفولاذ المقاوم للصدأ (على سبيل المثال، 2.0 mm−2.5 mm2.0 \text{ mm} - 2.5 \text{ mm} SUS304 أو SUS316L). الجدار الرقيق جدًا سوف ينثني بشكل مفرط تحت الضرب 28 kHz28 \text{ kHz}، مما يؤدي إلى تآكل التجويف السريع (ثقوب في الخزان) واحتمال فشل الروابط. يمكن أن تعمل أنظمة 40 kHz40 \text{ kHz} بفعالية باستخدام أجهزة قياس أخف قليلاً (1.5 mm−2.0 mm1.5 \text{ mm} - 2.0 \text{ mm}) بسبب انخفاض السعة.

7. أنظمة التردد المزدوج ومتعددة المراحل: أفضل ما في العالمين

نظرًا لتباين نقاط القوة بين 28 kHz28 \text{ kHz} (إزالة الكتلة الثقيلة) و40 kHz40 \text{ kHz} (الدقة/الاختراق)، ترفض الهندسة الصناعية الحديثة بشكل متزايد الاختيار الثنائي لصالح الأنظمة الهجينة.

7.1 عملية التنظيف المتتابعة

بالنسبة للأجزاء ذات أحمال التربة المعقدة - مثل القوالب الآلية المغطاة بالشحوم الثقيلة والمعادن الدقيقة - غالبًا ما يكون التردد الفردي غير كافٍ.

  • المرحلة 1 (التخشين): دبابة تعمل في 28 kHz28 \text{ kHz}. تعمل موجات الصدمة عالية الطاقة على إزالة طبقات الشحوم الثقيلة والرقائق الكبيرة. تقوم هذه المرحلة "برفع الأحمال الثقيلة" ولكنها قد تترك طبقة رقيقة أو جسيمات دقيقة مختبئة في الطبقة الحدودية.
  • المرحلة 2(التشطيب): دبابة تعمل في 40 kHz40 \text{ kHz}. تخترق هذه المرحلة الثقوب العمياء، وتزيل الجزيئات الصغيرة التي كشفت عنها المرحلة الأولى، وتساعد على نظافة السطح كيميائيًا.

7.2 محولات الطاقة ذات التردد المزدوج

تقوم شركة YJ Piezo بتصنيع محولات الطاقة ثنائية التردد المتقدمة التي يمكنها العمل في كل من 28 kHz28 \text{ kHz} و40 kHz40 \text{ kHz} داخل نفس الخزان.

  • الآلية: تحتوي محولات الطاقة هذه على وضعين رنينين متميزين تم تصميمهما في هندستهما. ومن خلال تغيير إشارة القيادة من المولد، يمكن للمشغل تبديل وضع الخزان.
  • تبادل إطلاق النار/الاجتياح: يمكن للمولدات المتقدمة حتى الكنس بين هذه الترددات أو إطلاقها في نبضات سريعة. تمنع تقنية "Crossfire" هذه تكوين موجات واقفة وتهاجم الملوثات بمجموعة واسعة من أحجام الفقاعات، مما يمنع "المناطق الميتة" المرتبطة بتشغيل التردد الثابت.

8. ملخص المقارنة والموضوع الهندسي

لمساعدة عملاء YJ Piezo للتكنولوجيا في تحديد المكونات الصحيحة لتطبيقاتهم، نقدم نموذج التقييم الهندسي المقارن التالي.

الجدول: مقارنة الميزات
الميزة 28 kHz28 \text{ kHz} النظام 40 kHz40 \text{ kHz} النظام
الآلية الأولية موجة الصدمة عالية الطاقة (كسر الارتطام) الانفجار الداخلي عالي الكثافة (التنقية/البث)
قطر الفقاعة (2R02R_0) ≈220−260μm\approx 220 - 260 \mu m (كبير) ≈140−180μm\approx 140 - 180 \mu m (صغير)
عتبة التجويف أقل (أسهل للبدء في السوائل اللزجة) أعلى (يتطلب لزوجة أقل/توتر سطحي)
طبقة الحدود (δac\delta_{ac}) ≈3.37μm\approx 3.37 \mu m (سميك) ≈2.82μm\approx 2.82 \mu m (رقيقة)
حد إزالة الجسيمات فعالة >5−10μm> 5-10 \mu m فعالة >1μm> 1 \mu m
خطر التآكل عالي (التنقر السريع للألمنيوم) منخفض (آمن لمعظم المواد)
اختراق الثقب الأعمى ضعيف (سد الفجوة عبر الفتحات الصغيرة) ممتاز (النواة داخل المميزات)
ضجيج الخزان "الصراخ" بصوت عالٍ ومنخفض الطبقة "الهسهسة" المعتدلة ذات الطبقة العالية
التطبيق المثالي كتل المحرك، القوالب، الفولاذ الثقيل، إزالة الترسبات ثنائي الفينيل متعدد الكلور، البصريات، الطبية، تحضير الطلاء، المجوهرات
يوصى باستخدام PZT نوع PZT-8 الصلب (ثبات عالي) نوع PZT-4 الصلب (كفاءة عالية)

9. الخلاصة: اختيار التردد الاستراتيجي

القرار بين 28 kHz28 \text{ kHz} و 40 kHz40 \text{ kHz} ليست مسألة "أفضل" أو "أسوأ" - إنها مسألة ملاءمة جسدية لملف التلوث المحدد.

بالنسبة للصناعات الثقيلة، حيث يكون العدو عبارة عن الكربون المخبوز والشحوم السميكة والحجم، فإن 28 kHz28 \text{ kHz} التنظيف هو مضاعف القوة المهم. إنه يوفر العدوان الميكانيكي اللازم لكسر روابط الالتصاق القوية. ومع ذلك، يجب إدارتها مع احترام حدود الكلال للركيزة.

للتصنيع الدقيق والإلكترونيات والبصريات، يعد تنظيف 40 kHz40 \text{ kHz} أساس النظافة. فهو يوفر التغطية الإحصائية، واختراق الطبقة الحدودية، وملف تعريف السلامة المطلوب لتحقيق إنتاج عالي الإنتاجية للمكونات الحساسة.

في YJ Piezo تكنولوجيز، نحن نقدم مجموعة كاملة من حلول الموجات فوق الصوتية. ما إذا كانت عمليتك تتطلب القوة الخام لـ 28 kHz28 \text{ kHz} محولات الطاقة الغاطسة لخط تنظيف القالب، دقة 40 kHz40 \text{ kHz} المصفوفات المرتبطة لإعداد الطلاء البصري، أو تعدد استخدامات أنظمة التردد المزدوج المخصصة، فريقنا الهندسي جاهز للمساعدة. نحن لا نبيع محولات الطاقة فحسب؛ نحن نقدم الخبرة الهندسية الصوتية لضمان التحقق من صحة عملية التنظيف الخاصة بك وفعاليتها وموثوقيتها.

من خلال فهم الفيزياء المفصلة في هذا التقرير، يمكن لعملائنا تجاوز مرحلة التجربة والخطأ وتصميم أنظمة تنظيف حتمية وقوية وعالمية المستوى.
