توريد محولات اللحام بالموجات فوق الصوتية لطرازات المعدات الحالية

توريد محولات اللحام بالموجات فوق الصوتية لطرازات المعدات الحالية

عند تحديد مصادر محولات اللحام بالموجات فوق الصوتية لنموذج المعدات الموجودة، ابدأ بمواصفات المكونات الحالية والكميات التي يحتاجها فريق الشراء لديك. قم بتضمين التردد والواجهات الميكانيكية والمعلومات الكهربائية المتاحة ونطاق الإمداد الدقيق. تسمح هذه التفاصيل للمورد باقتراح مكون للجهاز المقصود.

ينطبق نفس النهج على الشركة المصنعة للمعدات التي تطلب أجزاء الإنتاج وعلى المورد المحترف الذي يبني برنامج قطع متكرر. كما أنه يساعد عند تقييم مصدر بديل. التردد الاسمي أو الصورة الفوتوغرافية الآلية وحدها تترك الكثير من المكونات التي تم شراؤها غير محددة.

تتبع المنتجات القياسية ومحولات الطاقة المخصصة مسارات ترتيب مختلفة

شراء النموذج القياسي: حدد محول طاقة YJ Piezo الموجود وتأكد من مواصفاته وكميته وشروط التوريد الخاصة به. يمكنك تقديم طلب مباشرة، أو طلب كمية عينة أولا إذا كنت بحاجة إلى تقييمها في المعدات الخاصة بك.

طلب محول طاقة مخصص: نحتاج عادةً إلى رسومات وعينة مرجعية مادية. أرسل الرسم وأخبرنا ما إذا كانت العينة متاحة أم لا؛ سنناقش ترتيبات المراجعة والشحن معك. تساعد العلامة التجارية للمعدات أو رقم الطراز أو الصورة في توضيح الاستفسار ولكنها لا تثبت أنه يمكننا إعادة إنتاج المكون أو ضمان استبداله.

بمجرد تأكيد قابلية التصنيع والمواصفات وطلب العينة، نقوم بإنتاج عينات لفريقك لاختبارها في الماكينة المقصودة. بعد قبول العينات، يمكنك تقديم طلب بالجملة بالمواصفات وشروط الإنتاج المتفق عليها. تتم مناقشة أي تغييرات أو المزيد من نماذج العمل بشكل منفصل. يتم تأكيد تسعير العينة والتوقيت للطلب الفعلي.

يتم تحديد محول الطاقة والأجزاء الأخرى من مجموعة اللحام بشكل منفصل

معدات اللحام بالموجات فوق الصوتية تجمع بين المكونات ذات الوظائف المختلفة. يقوم محول الطاقة، الذي يُسمى أحيانًا بالمحول في وثائق المعدات، بتحويل المدخلات الكهربائية إلى اهتزاز ميكانيكي. يعتبر المعزز أو البوق مكونًا ميكانيكيًا منفصلاً، ويقوم المولد بتزويد المحرك الكهربائي.

اذكر المكونات التي تحتاجها. لا ينبغي افتراض أن عرض أسعار محول الطاقة يتضمن معززًا أو بوقًا أو مولدًا أو مبيتًا أو أجهزة تثبيت ما لم يتم تحديدها في نطاق التوريد.

استخدم كتالوج محولات اللحام للحصول على أمثلة لمحولات الطاقة المجمعة. إذا كانت شركتك تقوم بتجميع مجموعاتها الخاصة، فابدأ بـ سلسلة حلقات السيراميك الانضغاطية وقم بتوفير مواصفات السيراميك. يصف الجدول طلبات الشراء المحتملة، وليس حزمة قياسية تغطي كل عنصر.

تحديد الواجهات الميكانيكية التي يجب أن تظل دون تغيير

لماذا لا يكفي تطابق القلاوظ وحده للمقارنة

تتضمن كل من قوائم HJ-5020B وHJ-5020D العامة واجهة M12 × 1.75، ولكنها تحتوي على مغلفات مختلفة. المثال أدناه يعيد إنتاج إدخالات الكتالوج المحددة؛ فهو ليس تقرير قياس أو إعلان توافق.

يحدد نفس الخيط واجهة ميكانيكية واحدة فقط. تأكد من تردد الرنين والتسامح وشروط القياس للتكوين الدقيق المقدم قبل الطلب. تغطي هذه المقارنة المجالات الميكانيكية المذكورة فقط؛ لا يثبت التوافق الكهربائي.

بالنسبة لجهاز موجود، يجب أن يتناسب المكون مع التجميع القائم. قم بتضمين الأبعاد الإجمالية وواجهات التزاوج والوصلات الملولبة ذات الصلة وترتيب التركيب حيثما كان ذلك متاحًا. يمكن للرسم تحديد الأسطح أو الميزات المهمة للتثبيت.

لا تعتمد على التردد لتحديد البديل الميكانيكي. قد يكون لمحولات الطاقة المستخدمة بنفس التردد الاسمي أبعاد جسم مختلفة أو واجهات اقتران أو توصيلات. يبدو أن المظهر الخارجي المماثل لا يحدد المواصفات الداخلية.

إذا كان التغيير مقبولاً، حدده كخيار. اطلب من المورد إدراج الاختلافات المقترحة حتى يتمكن فريقك الهندسي من مراجعتها قبل الشراء. يؤدي هذا إلى تجنب التعامل مع بديل المورد كبديل دقيق دون التحقق من متطلبات الماكينة.

توفير المتطلبات الكهربائية في سياقها الأصلي

أرفق مواصفات القطعة الحالية أو معلومات المولد ذي الصلة إن كانت متاحة. وتشمل البيانات المفيدة تردد التشغيل المطلوب والحدود الكهربائية وطريقة التوصيل ومتطلبات دورة التشغيل المعروفة. احتفظ بالوحدات الأصلية وبشروط القياس أو التشغيل المرتبطة بكل قيمة مذكورة.

كن واضحًا فيما إذا كانت الطاقة المعلنة تشير إلى المولد أو محول الطاقة أو الآلة بأكملها. لا يعد تصنيف الطاقة الرئيسي للجهاز كافيًا لتحديد نوع السيراميك أو المحول الذي تحتاج إلى شرائه.

للاستعلام عن الكتالوج، قم بتسمية النموذج. على سبيل المثال، توفر صفحة محول طاقة اللحام HJ-5020B مرجعًا محددًا للمنتج لإجراء مقارنة أولية. تحقق من معلومات هذا النموذج مقابل متطلبات الجهاز بدلاً من نقل التقييم من منتج آخر.

تمييز العرض البديل عن طلب تطوير الجهاز الجديد

اقرأ المكدس كمكونات منفصلة تم شراؤها

في Branson. دليل إمداد الطاقة 2000X t، القسم 2.4.3، المحول، المعزز والبوق لها وظائف مميزة داخل كومة الموجات فوق الصوتية. يقع المعزز بين المحول والبوق ويمكنه تغيير سعة الاهتزاز. هذه مصطلحات مفيدة لتحديد الطلب؛ وهذا لا يعني أن مكون YJ معتمد لنظام الشركة المصنعة.

تحتوي القائمة المرجعية المفيدة لشراء المعدات على ثلاثة أسطر: ما ورد, ما يتصل به، و الذي يؤكد المعدات المجمعة. إذا كان الطلب مخصصًا للمحول وحده، فحدد مجموعة التعزيز أو التزاوج الموجودة. إذا تم طلب حزمة كاملة، قم بإدراج كل مكون والنطاق الذي وافق المورد بالفعل على توفيره. اجعل مسؤوليات التثبيت والتحقق من صحة العملية واضحة دون تحويل كل عملية شراء للمكونات إلى مشروع جديد لتصميم الماكينة.

طلب الاختلافات، وليس عبارة "مثل" غير مدعومة

عند اقتراح نموذج آخر، اطلب قائمة انحرافات قصيرة: ما هي الأبعاد أو التوصيلات أو المداخل الكهربائية أو الملحقات الموردة التي تختلف عن الجزء الحالي؟ يمكن لفريقك بعد ذلك تحديد الاختلافات المقبولة والفحوصات المطلوبة. تعد الاستجابة التي تحدد البديل بوضوح أكثر فائدة من الاستجابة التي تستخدم رقم الجزء الموجود مع ترك التكوين الفعلي غير محدد.

لا تنقل تعليمات التشديد أو حدود التشغيل أو إجراءات الصيانة من دليل الشركة المصنعة إلى محول طاقة آخر. استخدم التعليمات المطبقة على المعدات والمكونات المتوفرة بالفعل. الغرض من المرجع هنا هو توضيح أدوار المكونات ونطاق الشراء، وليس تحديد إعدادات التثبيت.

يتيح رسم المكون المحدد للمورد مراجعة متطلبات الشراء المحددة. إذا كان فريقك لا يزال يقرر بنية اللحام أو إعادة تصميم المكدس، ضع علامة على تلك النقاط على أنها مفتوحة. لا يغطي عرض أسعار المكونات في حد ذاته تطوير أو التحقق من صحة آلة لحام كاملة.

بالنسبة للمكون البديل، حدد عمليات التحقق التي يحتاج فريقك إلى إكمالها في التجميع المقصود. تعتمد ملاءمة محول الطاقة ونتائج عملية اللحام على أكثر من المكون السائب وحده. تأكد من الجزء المقترح ومسؤوليات تقييم المعدات قبل معاملتها على أنها معتمدة للإنتاج.

يمكن أن يساعد اسم العلامة التجارية أو وصف النموذج المألوف في شرح السياق، ولكنه ليس دليلاً على التوافق. قم بتوفير مواصفات المكون الحالي واسأل عما يتم اقتراحه. تجنب افتراض إمكانية التبادل المباشر من مرجع ترافقي لم يتم التحقق منه.

إعداد كميات الإنتاج ومتطلبات الغيار بشكل واضح

أذكر عدد محولات الطاقة التي تريد عرض أسعارها، حتى عندما تكون قد قدمت أيضًا عدد الآلات التي تخطط لبنائها. إذا كانت العديد من أنواع الماكينات تستخدم محولات طاقة مختلفة، فقم بإدراج كل جزء وكمية على حدة.

تحديد أجزاء التقييم وكميات الإنتاج العادية ومخزون الخدمة كاحتياجات منفصلة. عندما تريد مقارنة خيارات الكمية، استخدم نفس مواصفات المكون لكل خيار. قم بتضمين متطلبات سنوية تقديرية إذا كانت معروفة، ولكن قم بتسميتها على أنها توقعات بدلاً من أمر مقدم.

إذا كانت استمرارية التوريد هي سبب الاستفسار، يرجى توضيح نمط الطلب المطلوب. مناقشة عمليات التسليم المقسمة أو ترتيبات المخزون بشكل صريح؛ وينبغي تأكيدها في عرض الأسعار بدلاً من استنتاجها من كمية سنوية.

قالب عرض سعر OEM لمحول اللحام

الموضوع: عرض سعر محول اللحام — [مرجع المعدات / المكونات]

مرحبًا واي جي بيزو،
نحن نقوم بتوفير المكونات اللازمة لنموذج معدات اللحام الحالي.
نموذج المعدات ومرجع محول الطاقة الحالي: [التفاصيل]
الإمداد المطلوب: [محول الطاقة فقط / المكونات المدرجة بشكل منفصل]
مسار الشراء: [نموذج YJ القياسي / محول الطاقة المخصص]
بالنسبة لمحولات الطاقة المخصصة والرسم والمراجعة: [مرجع / تفاصيل للمناقشة]
نموذج مرجعي مادي للمراجعة المخصصة: [متوفر / تفاصيل للمناقشة]
التردد والمتطلبات الكهربائية المعروفة: [التفاصيل]
الأبعاد الميكانيكية وواجهات التزاوج: [تفاصيل]
مواصفات المولد أو المكون الحالي: [إن وجدت]
الكميات المطلوب تسعيرها حسب المرجع الجزئي: [التفاصيل]
التقييم أو الكميات الاحتياطية إن وجدت: [التفاصيل]
الوجهة وتوقيت التسليم المطلوب: [التفاصيل]

يرجى تحديد النموذج المقترح وما يتضمنه وأي اختلافات عن متطلباتنا المعلنة.

الأسئلة المتداولة حول مصادر محولات اللحام

هل مطابقة تردد التشغيل تثبت التوافق؟

لا. يجب أيضًا مراعاة الواجهات الميكانيكية والخصائص الكهربائية والسلوك في التجميع المقصود. استخدم مواصفات المكونات الحالية والمتطلبات ذات الصلة بالجهاز عند مراجعة البديل.

هل يمكنني شراء الحلقات الخزفية الخزفية فقط؟

يمكنك طلب خواتم السيراميك كعنصر توريد منفصل. قم بتضمين أبعادها ومعلومات المواد والقطب الكهربائي حيثما كانت معروفة. يساعد قالب RFQ الخزفي PZT في إعداد هذا الطلب دون الخلط بينه وبين طلب محول الطاقة الكامل.

هل يمكنني البدء برقم الطراز والصور الموجودة؟

نعم، أرسل لهم الكمية المطلوبة والمواصفات التي لديك. قد تكون هناك حاجة إلى مزيد من الأبعاد أو المعلومات الكهربائية لتحديد المكون المقترح. لا يتطلب بدء الاستفسار أن تكون كل التفاصيل متاحة على الفور.

كيف يمكنني الاستعلام عن أجزاء لعدة موديلات من الآلات؟

استخدم سطرًا منفصلاً لكل مرجع ومواصفات وكمية لمحول الطاقة. حدد الأجزاء المشتركة حيث تعرف أنها متماثلة. لا تقم بدمج المكونات المتشابهة في سطر طلب واحد دون التأكد من أن لها نفس المتطلبات.

اطلب عرض أسعار لمكونات معدات اللحام الخاصة بك

تصفح محولات اللحام YJ Piezo، ثم أرسل نموذج YJ القياسي وكميته، أو رسوماتك المخصصة وتوافر العينات المرجعية. لمعرفة تغييرات إمداد السيراميك، راجع دليل PZT المصدر الثاني؛ بالنسبة لمعدات التنظيف، استخدم دليل RFQ المجمع لمحول طاقة التنظيف.

عن هذا الدليل ومصادره

تم النشر بواسطة YJ Piezo. يقارن المثال النموذجي الحقول الميكانيكية المحددة من القوائم العامة المرتبطة. قم بتأكيد النموذج المعروض والتكوين والمواصفات الكهربائية قبل الطلب. لا تتم المطالبة بتوافق العلامة التجارية أو شهادة الأداء المستقلة.

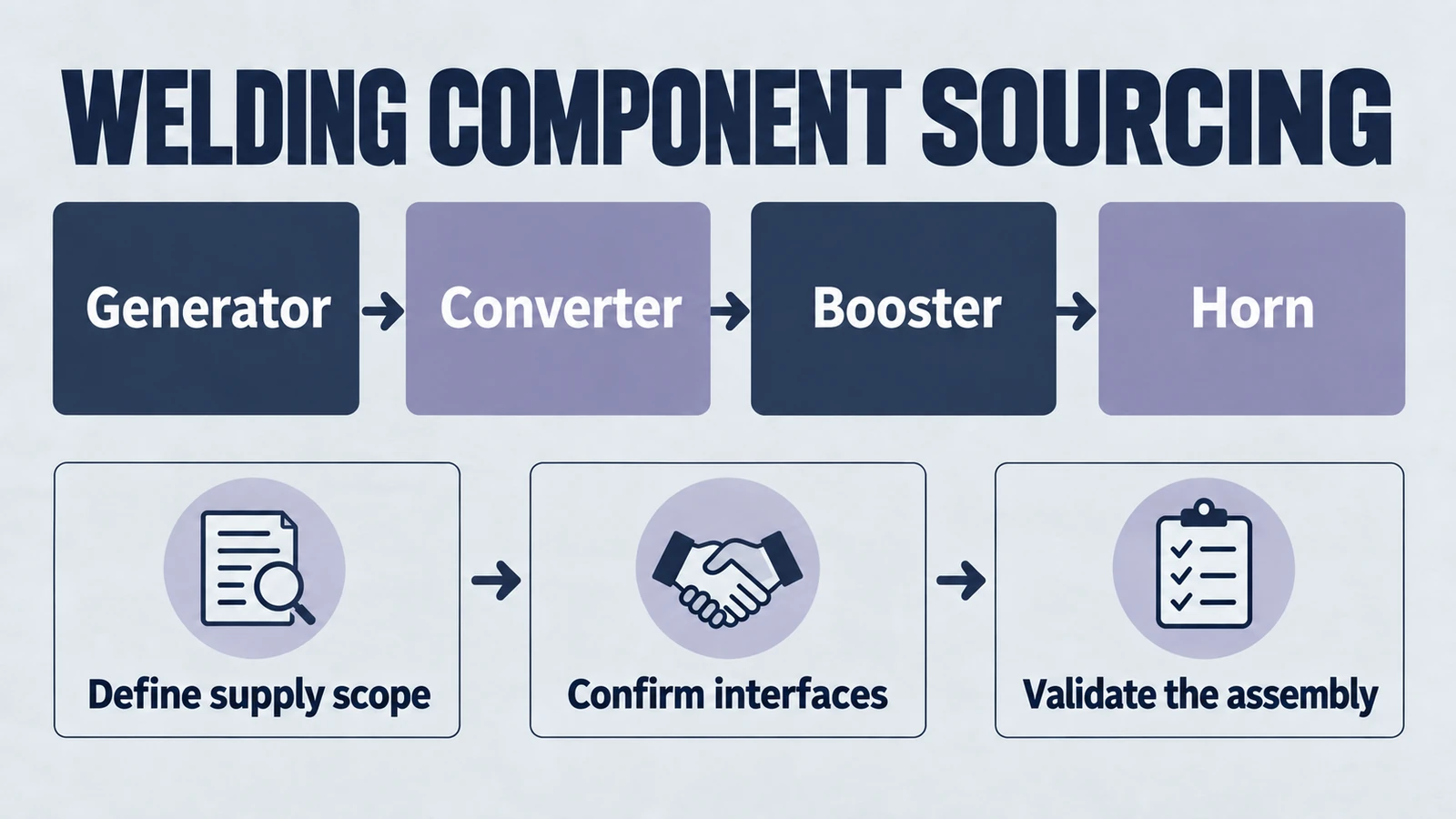

الغلاف عبارة عن رسم توضيحي مدعوم بالذكاء الاصطناعي لتطبيق عام للحام البلاستيك، وليس تثبيتًا من قِبل عميل YJ. يفصل الرسم البياني الوظيفي نطاق الشراء ولا يصور البنية الداخلية لمنتج معين.
