نموذج طلب عرض لسيراميك PZT: الأبعاد والمادة والأقطاب والكمية
يبدأ طلب عرض أسعار السيراميك PZT المفيد بالشكل والأبعاد والكمية التي تحتاجها. أضف المادة وترتيب القطب والرسم إذا كانت متوفرة. بالنسبة للأقراص والحلقات الخزفية والألواح والأنابيب البسيطة، يمكنك البدء في الاستفسار بدون حزمة المستندات الهندسية الكاملة.
يعني RFQ طلب عرض الأسعار. هذا القالب مخصص لشراء عناصر السيراميك كأجزاء: فهو يساعد المورد على فهم ما يجب تصنيعه وعرض أسعاره. إذا كنت بحاجة إلى محول طاقة كامل، فقم بتضمينه بشكل صريح أو استخدم المحول المخصص دليل شراء محول الطاقة.
ابدأ بالأبعاد التي تحدد الشكل
أذكر الوحدات بجانب الأبعاد. التسمية مثل "حلقة صغيرة" أو الصورة وحدها لا تحدد الحجم. بالنسبة لمجموعة الأجزاء المختلفة، أعط كل عنصر مرجعًا منفصلاً وكميته الخاصة.
| الشكل | الأبعاد المراد تضمينها | تفاصيل إضافية مفيدة |
|---|---|---|
| قرص | القطر والسمك | أي شق أو مسطح أو منطقة بدون قطب كهربائي |
| حلقة | القطر الخارجي والقطر الداخلي والسمك | التناسب المطلوب حول الفتحة المركزية |
| لوحة أو شريط مستطيل | الطول والعرض والسمك | أي الوجوه تحمل الأقطاب الكهربائية |
| أنبوب | القطر الخارجي والقطر الداخلي والطول | متطلبات القطب الكهربائي الداخلي أو الخارجي أو الوجه النهائي |
على سبيل المثال، اكتب "الحلقة: القطر الخارجي [القيمة]، القطر الداخلي [القيمة]، السمك [القيمة]، كل ذلك في [الوحدة]". القيم الموجودة بين قوسين هي الأبعاد الخاصة بك، وليست قيودًا على الكتالوج. وصف الميزات التي لا يمكن التعبير عنها بهذه الأبعاد الأساسية في رسم أو رسم تخطيطي محدد.
تحويل المخطط التفصيلي إلى وصف جزء لا لبس فيه
بالنسبة للحلقة، القطر الخارجي والقطر الداخلي والسمك هي أبعاد مستقلة. بالنسبة للأنبوب، حدد ما إذا كان الجدار محددًا بالأقطار الخارجية والداخلية أو بالقطر وسمك الجدار؛ لا تقدم مجموعات متضاربة من القيم. يحتاج الجزء المستطيل إلى اتجاه واضح من حيث الطول والعرض والسمك، خاصة عندما تكون أقطابه الكهربائية على وجوه غير الزوج الأكبر.
استخدم رسمًا مسمىًا إذا كانت الكلمات يمكن أن تصف أكثر من جزء واحد. حدد الوجوه التي هي أقطاب كهربائية، حيث يكون الاتصال مطلوبًا، وأي اتجاه هو محور الاستقطاب إذا كان محددًا بالفعل. لا توفر درجة المادة هذه الأشكال الهندسية أو تفاصيل الاتصال المفقودة.
الحجم الاسمي والتسامح والتسطيح والتشطيب السطحي يجيب على أسئلة مختلفة
"السُمك [القيمة]" يعطي بُعدًا اسميًا. يشير التسامح إلى الاختلاف المسموح به في هذا البعد. يصف التسطيح الابتعاد عن المستوى، بينما تصف خشونة السطح نسيج سطح أصغر حجمًا؛ الوجه الناعم ليس مسطحًا تلقائيًا. APC. الأسئلة الشائعة الفنية يوضح هذا التمييز.
بالنسبة لطلب عرض الأسعار، حدد المتطلبات التي يحتاجها التجميع الحالي لديك. إذا لم يتم تحديدها، فاتركها مفتوحة للمناقشة بدلاً من إدراج الافتراضات الافتراضية لمورد غير ذي صلة. ال APC صفحة التسامح يعتبر دليلاً مفيدًا على أن التفاوتات الكهربائية والأبعاد محددة بشكل منفصل؛ إنها ليست مواصفات تصنيع YJ.
تشمل متطلبات المواد والأقطاب الكهربائية حيثما كانت معروفة
إذا قمت بشراء القطعة بالفعل، فانسخ تسمية المادة من مواصفاتها وحدد تسمية المورد على هذا النحو. تعتبر عائلة PZT العامة والدرجة الخاصة بالشركة المصنعة مستويات مختلفة من الوصف. ال PZT صفحة مرجعية للمادة يمكن أن تساعدك على قراءة المعلومات المادية المتاحة.
تغطية القطب الكهربائي تصف مكان وجود الأسطح الموصلة. أخبر المورد ما إذا كنت تحتاج إلى أقطاب كهربائية على وجوه متقابلة أو منطقة اتصال محددة أو ترتيب آخر. إذا كانت هناك حاجة إلى أسلاك توصيل أو مكون مُجمَّع، فاذكر ذلك بشكل منفصل. لا ينبغي افتراض أن عرض سعر السيراميك العاري يتضمن الأسلاك أو التجميع.
أضف اتجاه الاستقطاب عندما يتم تحديده بواسطة المواصفات الخاصة بك. إذا كان غير معروف، ضع علامة عليه كمجهول بدلاً من تحديد اتجاه من مثال غير ذي صلة. يمكن للمورد توضيح ما هو مطلوب لعرض الأسعار دون التعامل مع التفاصيل غير المؤكدة كمتطلبات نهائية.
افصل المدخلات الأساسية عن المعلومات الداعمة الاختيارية
يجب أن توضح الرسالة الإلكترونية الأولى طلب الشراء. يمكن أن تؤدي درجة المادة المعروفة أو الرسم الموجود أو وصف التطبيق إلى تحسين الاستجابة، ولكن ليس كل مشتري لديه كل هذه الأشياء جاهزة.

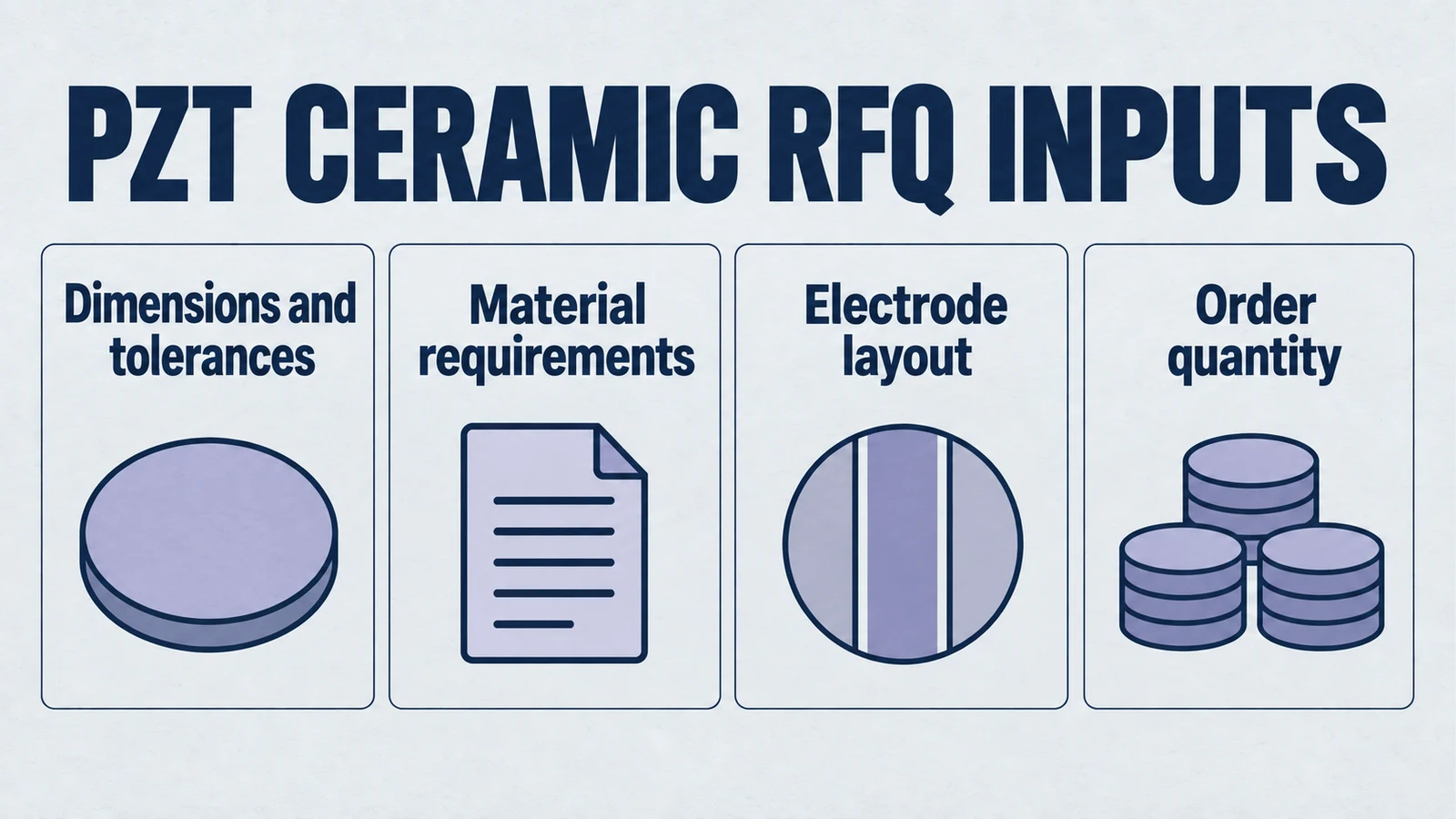

- ابدأ بـ: الشكل والأبعاد والوحدات والكمية المطلوبة.
- أضف إذا كان معروفًا: المواد والأقطاب الكهربائية والاستقطاب وتفاوتات الأبعاد.
- أرفق إذا كان ذلك متاحًا: الرسم أو مواصفات الجزء أو الصور ذات الصلة أو مرجع الجزء الحالي.
- وصف عملية الشراء: نموذج تقييم أو أمر إنتاج أو تجديد أو استعلام عن مورد بديل.
- يتضمن، إن أمكن: سجلات التفتيش المطلوبة والتغليف والوجهة والتوقيت المطلوب.
إذا كان أحد الأبعاد يتحكم في الملاءمة في التجميع الخاص بك، فحدد التسامح المطلوب. تجنب نسخ تفاوت محكم على كل بُعد لمجرد ظهوره في رسم جزء آخر. يجب أن تصف المتطلبات المكون الذي تحتاجه وأن تظل مفتوحة للتوضيح حيث لم يتم إصلاحها بعد.
انسخ هذا البريد الإلكتروني لعرض أسعار السيراميك
الموضوع: PZT عرض سعر السيراميك - [مرجع الشكل والجزء]
مرحبًا YJ Piezo،
نود الحصول على عرض أسعار للجزء السيراميكي التالي:
الشكل: [قرص/حلقة/لوحة مستطيلة/أنبوب]
الأبعاد والوحدات: [التفاصيل]
الكمية المطلوبة: [هذا الطلب]
المادة أو الدرجة الحالية إذا كانت معروفة: [التفاصيل/غير معروف]
متطلبات القطب والاستقطاب إن كانت معروفة: [التفصيل/غير معروف]
الرسم أو المرجع الجزئي، إن وجد: [المرجع والمراجعة]
غرض الشراء: [التقييم / الإنتاج / تكرار الطلب / المورد البديل]
وجهة التسليم والتوقيت المطلوب: [التفاصيل]
متطلبات أخرى: [إن أمكن]يُرجى إعلامنا بالتفاصيل التي تحتاج إلى توضيح وتأكيد المواصفات المقترحة ونطاق التوريد في عرض الأسعار الخاص بك.
يمكنك إضافة سطر للكميات الأخرى التي تريد مقارنتها. احتفظ بالطلب السنوي المتوقع منفصلاً عن الكمية الموجودة في الطلب الحالي. ال دليل طلب عروض الأسعار حسب الكمية يشرح كيفية تنظيم تلك المقارنة دون تغيير مواصفات القطعة.
إرسال رسومات أو صور أو مرجع جزء موجود
مثال: وصفان يؤديان إلى أجزاء مختلفة
قد تبدو عبارة "لوحة بها أقطاب كهربائية على كلا الجانبين" كاملة، ولكن لا يزال المورد بحاجة إلى معرفة أي وجهين. تعتبر اللوحة الرفيعة ذات الأقطاب الكهربائية على وجوهها العريضة ترتيب اتصال مختلفًا عن اللوحة التي تحتاج إلى الوصول إلى كلا المحطتين على جانب واحد. ينبغي إظهار غلاف القطب الكهربائي أو ميزة التوصيل الإضافية بشكل واضح، وليس الاستدلال عليه من عبارة "كلا الجانبين". هذا مثال على وضوح الرسم، وليس تأكيدًا على توفر كل ترتيب للأقطاب الكهربائية.
وبالمثل، يجب أن يوضح "التردد [الهدف]" ما إذا كان رنينًا محددًا للسيراميك السائب أو متطلبًا لجهاز مُجمَّع. أضف الوضع أو أساس القياس إذا كان معروفا. إذا كان الهدف ينتمي إلى الأداة النهائية، فأخبر المورد بهذا السياق بدلاً من تقديمه كخاصية تم التحقق منها للجزء السائب.
قبل الإرسال: تأكد من أن كل بند يحتوي على مرجع جزء واحد ومجموعة واحدة من الأبعاد مع الوحدات والكمية الخاصة به. إذا كانت رسالة البريد الإلكتروني والرسم والمرفقات القديمة غير متوافقة، فحدد المستند الذي يحكم. غالبًا ما يكون حل هذا الغموض أكثر فائدة من إضافة صفحة أخرى لخصائص المواد العامة.
يجب أن يوضح الرسم مراجعته والوحدات المستخدمة. إذا بقي رسم قديم في سلسلة رسائل البريد الإلكتروني، فحدد المراجعة التي تنطبق على هذا الاستفسار. بالنسبة للعديد من الأجزاء المرتبطة، ضع مراجع الأجزاء في البريد الإلكتروني وكذلك أسماء المرفقات حتى يسهل مطابقة الكميات المطلوبة.
يمكن أن تظهر الصورة الشكل وتخطيط القطب الكهربائي، ولكن يجب أن تصاحب الأبعاد بدلاً من استبدالها. إذا كان لديك فقط رقم الجزء الخاص بالمورد الحالي، فقم بتضمين أي مواصفات متاحة. رقم القطعة في حد ذاته لا يثبت أن موردًا آخر يمكنه التعرف على القطعة أو إعادة إنتاجها.
حيث يتضمن الطلب أ المصدر الثاني للسيراميك PZT الموجود، قم بوصف المتطلبات التي يجب أن تظل دون تغيير. يجب تحديد أي بديل مقترح في الرد قبل أن تقرر ما إذا كنت تريد طلب أجزاء التقييم أم لا.
الأسئلة الشائعة حول طلبات عروض أسعار السيراميك PZT.
هل أحتاج إلى رسم لقرص أو حلقة قياسية؟
يمكنك البدء بالأبعاد والكمية. قم بتضمين تفاصيل المادة والقطب الكهربائي التي تعرفها. يصبح الرسم أكثر فائدة عندما يحتوي الجزء على ميزات إضافية أو تفاوتات حرجة أو نمط إلكترود محدد.
هل يمكنني الاستفسار عن مقاس غير مدرج على الإنترنت؟
نعم. يقدم الكتالوج أمثلة. قم بإرسال أبعاد شكل السيراميك الشائع الذي تحتاجه من خلال صفحة مخصصة للمكونات الكهرضغطية; وسيتم تأكيد متطلبات التصنيع والتوريد الفعلية لهذا الجزء.
ماذا لو لم يتم تحديد متطلباتي السنوية؟
اذكر الكمية التي تحتاجها حاليًا وحدد الطلب السنوي على أنه غير معروف. يمكن إضافة توقعات في وقت لاحق. ليس من الضروري اختراع كمية سنوية لطلب عرض أسعار.
هل يمكن للاستفسار الواحد أن يحتوي على عدة أشكال؟
نعم. قم بإدراج كل شكل كبند منفصل له أبعاده ومعلومات المادة والكمية الخاصة به. وهذا يسمح للرد بتحديد المواصفات والمصطلحات التجارية التي تنطبق على كل جزء.
أرسل متطلبات قطع السيراميك الخاصة بك
أرسل طلب عرض الأسعار المكتمل إلى YJ Piezo، أو ابدأ بالأبعاد والكمية التي تعرفها بالفعل. لعمليات الشراء المتكررة للجزء المؤكد، استخدم الجزء الأقصر قائمة مرجعية لإعادة ترتيب دفعة الإنتاج.
عن هذا الدليل ومصادره
تم النشر بواسطة YJ Piezo للمشترين الذين يقومون بإعداد استفسارات مكونات السيراميك. قائمة التحقق من الشكل تتبع ما لدينا عائلات المنتجات المنشورة; تعتبر أمثلة الرسم والصياغة رسومات توضيحية وليست رسومات تصنيعية. يجب تأكيد أي أبعاد أو ترتيب قطب كهربائي أو فحص مطلوب للجزء الفعلي قبل إتمام الطلب.
الغلاف عبارة عن رسم توضيحي بمساعدة الذكاء الاصطناعي لفحص السُمك بالموجات فوق الصوتية، وهو مثال لتطبيق أداة لمكونات بيزو. إنها ليست أداة YJ أو قياسًا تم الإبلاغ عنه. رسم الأبعاد عبارة عن رسم تخطيطي، وليس رسمًا خاصًا بالعميل أو عينة مقاسة.
