ليست كل أجهزة الاستنشاق الكهرضغطية متساوية: معيار 'الحمض النووي للمواد' من يوجي

بالنسبة لمهندس البحث والتطوير أو مدير المنتج في شركة تصنيع المعدات الأصلية للأجهزة الطبية، فإن تطوير جهاز تنفسي من الجيل التالي هو مسعى عالي المخاطر ومكلف بملايين الدولارات. يعتمد نجاح جهاز جديد لعلاج مرض الانسداد الرئوي المزمن أو الربو أو التليف الكيسي - والصحة طويلة الأمد لمستخدميه النهائيين - في النهاية على أداء مكون واحد بسيط بشكل خادع: محول جهاز الاستنشاق الكهرضغطي.

هذا المكون هو محرك الجهاز. هدفه الوحيد هو تحويل الإشارة الكهربائية إلى اهتزازات ميكانيكية عالية التردد، مما يؤدي إلى تفتيت الدواء السائل إلى رذاذ ناعم قابل للاستنشاق.

يقود هذا الفرق الفنية والمشتريات إلى تحدٍ مركزي ومحبط نسميه "مفارقة المشتريات". سيجمع المهندس أوراق بيانات فنية من نصف دزينة من الموردين لـ محول كهرضغطي PZT-4 أو PZT-8. على الورق، تبدو هذه المستندات متطابقة تقريبًا، حيث تسرد ترددات وعوامل اقتران وأبعاد قابلة للمقارنة.

هذا هو الفخ. الوثيقة ذاتها التي تهدف إلى تخفيف المخاطر غالبًا ما تخفيها.

تتعزز هذه المفارقة من خلال البساطة الخادعة للسوق الاستهلاكية. يستخدم مرطب منزلي بقيمة 20 دولارًا نفس المبدأ الفيزيائي الأساسي تمامًا مثل جهاز استنشاق طبي منقذ للحياة بقيمة 10000 دولار. بالنسبة لمصمم المنتج، فإن افتراض أن هاتين الفئتين من المكونات قابلة للتبديل بأي شكل من الأشكال هو أكبر مصدر لمخاطر المشروع.

لا يتم تحديد الأداء والموثوقية والسلامة التنظيمية لجهازك الطبي النهائي من خلال الأرقام الموجودة في ورقة المواصفات. يتم تحديدها من خلال "الحمض النووي للمواد" للمحول: الخصائص غير المرئية وغير المعلنة والأكثر أهمية لعلم المواد الأساسي، واتساق التصنيع، وتتبع سلسلة التوريد من البداية إلى النهاية.

توضيح الأمور: المحرك الكهرضغطي لأجهزة الاستنشاق الحديثة

لفهم المخاطر، يجب علينا أولاً توضيح التكنولوجيا. غالبًا ما يتم استخدام مصطلحات السوق "جهاز استنشاق بالموجات فوق الصوتية" و "جهاز استنشاق شبكي" و "جهاز استنشاق كهرضغطي" بالتبادل، مما يخلق ارتباكًا كبيرًا. الحقيقة هي أن هذه المصطلحات تصف تقنيتين مختلفتين تمامًا - واحدة قديمة، وواحدة ثورية.

جهاز الاستنشاق بالموجات فوق الصوتية "القديم" (القائم على الحرارة)

استخدمت أجهزة الاستنشاق بالموجات فوق الصوتية التقليدية بلورة كهرضغطية لاهتزاز جسم من الماء أو المحلول الملحي بتردد عالٍ. ثم تم نقل هذه الاهتزازات إلى الدواء السائل، مما أدى إلى تفتيته إلى رذاذ.

كانت لهذه الطريقة عيبان حاسمان ينهيان المشروع:

1. كانت غير فعالة وضخمة، وتتطلب حمام اقتران كبير وطاقة كبيرة، مما يجعل قابلية النقل الحقيقية مستحيلة.
2. ولدت حرارة كبيرة. يمكن لهذا النقل الحراري، وغالبًا ما فعل، أن يفسد الأدوية الحساسة والمكلفة، وخاصة المستحضرات البيولوجية والمعلقات البروتينية الحديثة. هذا جعلها غير مناسبة للعديد من تركيبات الأدوية المتقدمة.

جهاز الاستنشاق الشبكي المهتز "الحديث" (المدفوع بالبيزو)

تستخدم الأجهزة المتفوقة اليوم تقنية الشبكة المهتزة. يتم تشغيل هذه التكنولوجيا بواسطة مكون كهرضغطي، وهذا هو سبب ارتباط المصطلحات في كثير من الأحيان. مكون جهاز الاستنشاق الكهرضغطي هو المحرك الذي يشغل نظام الشبكة المهتزة.

الآلية دقيقة ولطيفة وفعالة للغاية:

1. يتم تحفيز حلقة سيراميك بيزو (المحول الأساسي) بإشارة كهربائية، مما يجعلها تهتز بتردد فوق صوتي عالٍ جدًا وغير مسموع.
2. يتم نقل هذا الاهتزاز مباشرة إلى غشاء معدني رقيق للغاية مثقوب بآلاف الثقوب الصغيرة مجهريًا والمحفورة بالليزر.
3. يتم "بثق" الدواء السائل، الملامس مباشرة لهذا الغشاء، أو دفعه مباشرة من خلال هذه الثقوب الدقيقة، مما يخلق رذاذًا مثاليًا وباردًا ومتسقًا للغاية.

هذا النظام الذي يحركه الكهرضغطية ليس مجرد تحسين تدريجي؛ إنها التكنولوجيا التمكينية التي تدعم عرض القيمة الكامل لجهاز الاستنشاق الطبي الحديث.

عملية "بدون حرارة" و "قوة قص منخفضة" هي الطريقة الوحيدة التي تحافظ بأمان على هياكل البروتين المعقدة للمستحضرات البيولوجية الحديثة، مما يتيح مفاهيم علاجية جديدة ومبتكرة. يعد استهلاك الطاقة المنخفض لعنصر البيزو هو العامل المباشر للأجهزة "المحمولة باليد" التي أحدثت ثورة في رعاية المرضى. تمنح قابلية النقل هذه، بدورها، المرضى الذين يعانون من أمراض الجهاز التنفسي المزمنة جودة حياة متزايدة بشكل كبير، مما يحررهم من الآلات الضخمة والصاخبة القائمة على الضاغط.

أخيرًا، تنتج القدرة على التحكم في حجم الثقب في الشبكة حجم قطرة "أحادي التشتت" أو موحد. هذه الدقة ضرورية لضمان توصيل المكونات النشطة باهظة الثمن بفعالية وعمق في الرئتين، مما يزيد من الفعالية السريرية ويقلل بشكل كبير من خطر الآثار الجانبية.

تبدأ سلسلة الفوائد الطبية الكاملة هذه بجودة واستقرار وموثوقية تلك الحلقة الكهرضغطية الواحدة.

تشريح "فشل داخل المواصفات": ما تخفيه ورقة بيانات المورد الخاص بك

"الفشل داخل المواصفات" هو السيناريو الأكثر خطورة لمصنعي المعدات الأصلية: مكون يجتاز جميع فحوصات الجودة الواردة بناءً على ورقة البيانات الخاصة به، فقط ليفشل بشكل كارثي في الميدان أو أثناء التحقق طويل الأمد. في جهاز الاستنشاق الكهرضغطي، يتم تتبع هذه الإخفاقات دائمًا تقريبًا إلى "الحمض النووي للمواد" الذي تتجاهله أوراق المواصفات.

وضع الفشل 1: عدم اتساق المواد وانحراف التردد

تردد الرنين للمكون الكهرضغطي هو المعلمة الأكثر أهمية. لا يمكن لمورد من الدرجة السلعية، الذي غالبًا ما يحصل على مسحوق PZT من السوق المفتوحة، التحكم في الاختلافات المجهرية في نقاء المواد وكثافتها. يؤدي هذا إلى مكونات تظهر انحرافًا كبيرًا في التردد أثناء تسخينها أثناء التشغيل العادي.

هذا الانحراف كارثي. يعني التغيير في التردد تغييرًا في سعة الاهتزاز، مما يعني بدوره أن القطر الديناميكي الهوائي المتوسط للكتلة (MMAD) لقطرات الهباء الجوي يصبح غير متسق. قد ينتج جهازك، المصمم لتقديم جسيم بحجم 4 ميكرون لترسب عميق في الرئة، فجأة جسيمات بحجم 10 ميكرون تعلق في الحلق، مما يجعل العلاج عديم الفائدة.

وضع الفشل 2: التوافق الحيوي والتلوث

مكون جهاز الاستنشاق هو جزء "مبلل"، مما يعني أنه على اتصال مباشر بالدواء والرذاذ الذي يستنشقه المريض. هذا يجعل التوافق الحيوي متطلبًا تنظيميًا وسلامة غير قابل للتفاوض.

العديد من مكونات PZT القياسية الصناعية غير مصممة لهذا الغرض. هناك خطر حقيقي وموثق للغاية من التسمم بالرصاص السام من أجهزة الاستنشاق المحتوية على الرصاص والتي لم يتم تصميمها أو تغليفها بشكل صحيح. لا يمكن للمورد منخفض التكلفة توفير تتبع المواد والشهادات اللازمة (مثل ISO 10993) لجميع المواد المبللة، بما في ذلك السيراميك نفسه والطلاءات الواقية. يمثل هذا الإشراف خطرًا قانونيًا وتنظيميًا هائلاً لشركتك بأكملها.

وضع الفشل 3: كارثة "البحث والتطوير مقابل الإنتاج"

هذا هو وضع الفشل الأكثر شيوعًا وتعريف "مفارقة المشتريات". يتحقق مهندس في مختبر البحث والتطوير من "عينة ذهبية" واحدة من مورد. إنها تعمل بشكل مثالي. يجتاز الجهاز التحقق، ويضع فريق المشتريات طلب إنتاج لـ 50000 وحدة.

المورد، الذي يفتقر إلى إجراءات التشغيل القياسية الصارمة (SOPs) والاختبار النهائي بنسبة 100%، يسلم تشغيل إنتاج مع تباين هائل وغير مرئي من دفعة إلى أخرى. الوحدة رقم 50000 ليست متطابقة وظيفيًا مع الأولى. فجأة، يرى خط الإنتاج الخاص بك معدلات فشل بنسبة 30%. الأجهزة تفشل في الميدان. توقف إطلاق منتجك الذي تبلغ تكلفته ملايين الدولارات.

كان هذا الفشل مخفيًا في مرأى من الجميع، مخفيًا بواسطة ورقة بيانات بسيطة لا يمكنها التمييز بين "عينة ذهبية" وعملية إنتاج كبيرة الحجم وغير خاضعة للرقابة.

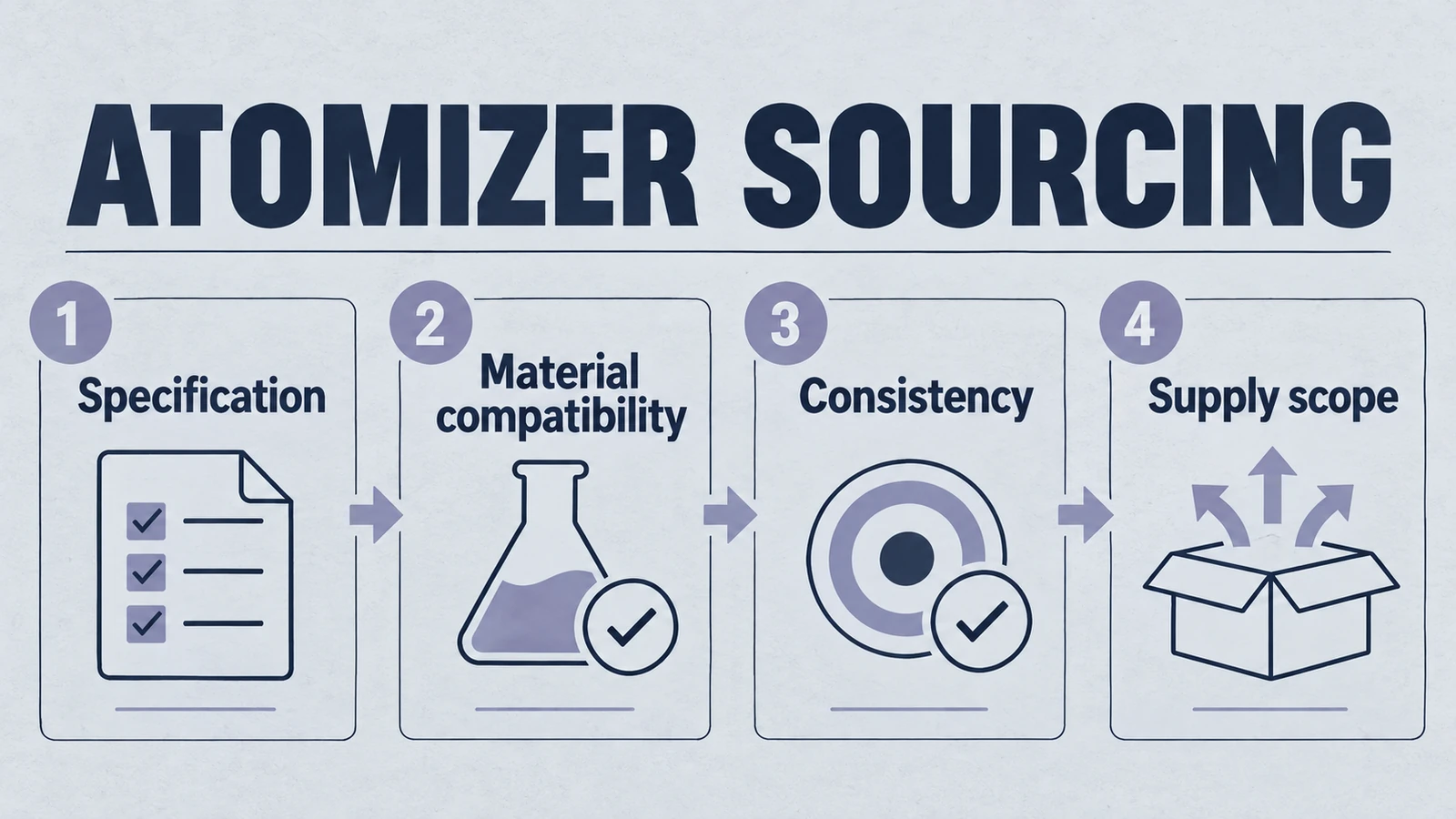

لتسليح المهندسين ومديري المشتريات ضد هذا، قمنا بتطوير قائمة مرجعية بسيطة لمخاطر المشتريات. تساعدك هذه المصفوفة على طرح الأسئلة التي لن تجيب عليها أوراق البيانات.

الجدول 1: مصفوفة "الفشل داخل المواصفات": قائمة مرجعية لمخاطر المشتريات

حل Yujie: هندسة الموثوقية من المسحوق وما فوق

تأسست Yujie Piezo لحل "مفارقة المشتريات". نحن لا نعمل كمورد بسيط للمكونات؛ نحن شريك هندسي لمصنعي المعدات الأصلية ذوي الموثوقية العالية. تم تصميم فلسفة التصنيع لدينا بالكامل لتقليل مخاطر مشروعك من خلال بناء الموثوقية من المستوى الأساسي.

تم بناء حلنا على ثلاث ركائز أساسية تشكل سلسلة واحدة ومنطقية من الموثوقية.

الركيزة 1: نحن نتحكم في "الحمض النووي للمواد"

لا يمكنك بناء منتج متسق من مواد غير متسقة. تبدأ فلسفة Yujie من المستوى الأساسي: علم المواد للسيراميك نفسه.

نحن شريك تصنيع سيراميك كهرضغطي نتحكم في تركيبات PZT الخاصة بنا من المسحوق الخام وما فوق. هذا يضمن توزيع حجم الجسيمات المتحكم فيه، والنقاء العالي، وقابلية التلبيد الممتازة. تسمح خبرة علم المواد العميقة هذه لمهندسينا باختيار وتخصيص المادة الصحيحة لتطبيقك - على سبيل المثال، تركيبة "PZT صلبة" مستقرة ومتينة ومناسبة تمامًا لجهاز استنشاق عالي التردد وعالي الطاقة. تم بناء الموثوقية على المستوى الذري، وليس إضافتها في النهاية.

الركيزة 2: ضمان "الاتساق من دفعة إلى أخرى"

نظرًا لأننا نتمتع بسيطرة كاملة على "الحمض النووي للمواد" (الركيزة 1)، يمكننا تقديم ضمان لا يستطيع موردو السلع تقديمه: اتساق مطلق من دفعة إلى أخرى.

يخضع تصنيعنا لإجراءات تشغيل قياسية صارمة وموثقة لكل خطوة - الخلط والضغط والاستقطاب والتجميع. نحن لا نقوم بـ "أخذ عينات الدفعة" للمكونات الطبية الحرجة. نحن نجري اختبارًا نهائيًا بنسبة 100% لجميع المعلمات الحرجة.

هذه العملية هي ضماننا لـ "الاتساق من دفعة إلى أخرى". إنه وعدنا لك بأن محول Yujie الذي يتحقق منه فريق البحث والتطوير الخاص بك في المختبر متطابق وظيفيًا مع الوحدة رقم 50000 في تشغيل الإنتاج واسع النطاق الخاص بك. هذه هي الطريقة التي نقضي بها على "الفشل داخل المواصفات" ونضمن ترددًا مستقرًا وحجم جسيمات متسقًا وأداءً حراريًا موثوقًا به طوال عمر جهازك.

الركيزة 3: شراكة هندسية من "المفهوم إلى المكون"

لا ينبغي تركك وحدك لتخمين أي جزء من الكتالوج سيعمل. تعمل Yujie كشريك استراتيجي مصمم لتقليل مخاطر دورة حياة تطوير المنتج بالكامل.

تبدأ عمليتنا بـ "استشارة متعمقة" مع فريقنا الهندسي، الذي يمتلك أكثر من 40 عامًا من الخبرة المشتركة في التكنولوجيا الكهرضغطية. نحن نقدم حلول OEM و ODM شاملة، بما في ذلك هندسة أشكال PZT المخصصة. بالنسبة لجهاز الاستنشاق، قد يعني هذا تصميم حلقة بيزو مخصصة، والتي توفر إدارة حرارية فائقة بشكل كبير واستقرارًا ميكانيكيًا لا مثيل له لتطبيقات الموجات فوق الصوتية عالية الطاقة.

الأهم من ذلك، نحن نقدم دعم محاكاة متقدم، مثل تحليل العناصر المحدودة (FEA). قبل بناء نموذج أولي مادي واحد أو إنشاء أدوات باهظة الثمن، يمكن لمهندسينا نمذجة كيفية تصرف مكون PZT المصمم خصيصًا داخل مجموعة المحول النهائية الخاصة بك. يتيح لنا ذلك التحسين لملف تعريف الشعاع، وخرج الطاقة، والإدارة الحرارية، وتحديد مشكلات التكامل وحلها قبل أن تصبح مشاكل مكلفة.

الخلاصة: قلل مخاطر سلسلة التوريد الخاصة بك، واضمن أداء جهازك

تعلم "مفارقة المشتريات" درسًا واحدًا حاسمًا: بالنسبة للأجهزة الطبية عالية المخاطر، فإن أوراق البيانات ليست غير كافية فحسب؛ بل هي مصدر للمخاطر. البحث عن مكون جهاز استنشاق كهرضغطي موثوق به ليس بحثًا عن ورقة مواصفات أفضل. إنه بحث عن شريك هندسي أفضل.

مخاطر انحراف التردد، وفشل التوافق الحيوي، وعدم اتساق تشغيل الإنتاج الكارثي مرتفعة للغاية. الطريقة الوحيدة للقضاء على هذا الخطر هي الشراكة مع مصنع يتحكم في العملية بأكملها - من مسحوق PZT إلى الاختبار النهائي بنسبة 100% - ويقدم الخبرة الهندسية للتحقق من تصميمك من "المفهوم إلى المكون".

توقف عن المخاطرة بمشروعك على متغير غير معروف. توقف عن مقارنة أوراق البيانات. ابدأ استشارة فنية.

اتصل بفريق هندسة Yujie اليوم لمناقشة مواصفات مشروعك وبدء رحلتك من "المفهوم إلى الإنتاج".
