من الفكرة إلى المكوّن: تصميم أشكال PZT المخصصة في YJ Piezo

الفريق الهندسي في YJ Piezo
مراجعة فنية بواسطة فريق YJ Piezo بيزو الهندسي
2,239 كلمة
12 دقيقة قراءة
أشكال PZT مخصصةتصنيع بي زد تيالسيراميك الكهرضغطيحلول مخصصةالهندسة

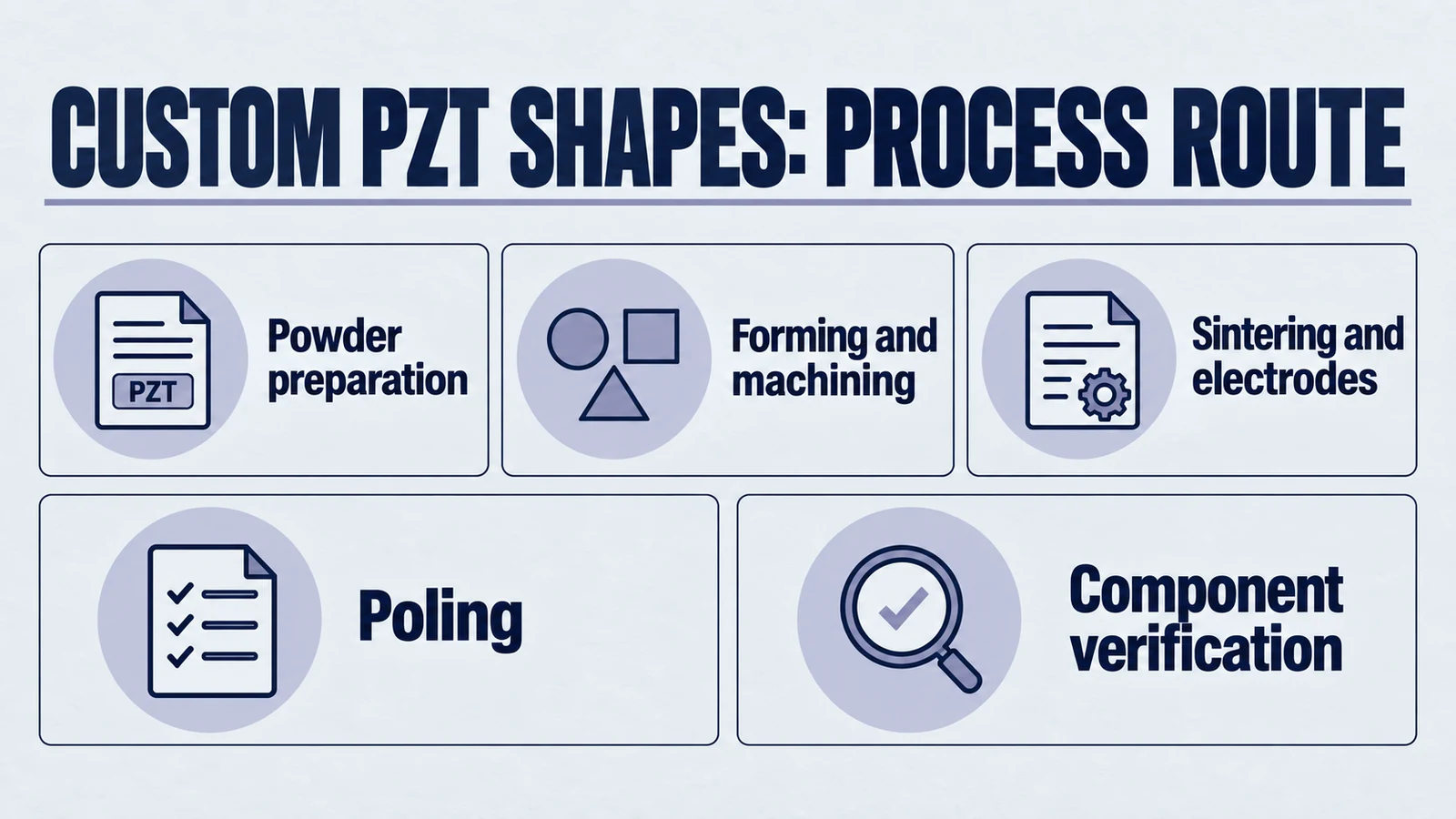

رسم بياني: أشكال pzt المخصصة: مسار العملية. تحضير المسحوق؛ تشكيل وتصنيع الآلات. التلبيد والأقطاب الكهربائية. بولينج التحقق من المكونات.

تحضير المسحوق · التشكيل والتصنيع الآلي · التلبيد والأقطاب الكهربائية · تلميع · التحقق من المكونات

المقدمة: اختر الشكل الذي يناسب المتطلبات

PZT يقوم السيراميك بتحويل الطاقة الميكانيكية إلى إشارات كهربائية والعكس صحيح. يمكن أن تكون الأقراص والخواتم والألواح والأنابيب المستطيلة المشتركة نقاط بداية مناسبة للعديد من التصميمات. تستحق الهندسة الخاصة المراجعة عندما لا يمكن تلبية المجال الصوتي المطلوب أو غلاف التثبيت أو وضع الاهتزاز بشكل بسيط. يتم تقييم المواد والهندسة معًا؛ الشكل المخصص لا يعد الخيار الأفضل تلقائيًا.

يتعمق هذا الاستكشاف في الأهمية الإستراتيجية لأشكال PZT المخصصة، ويوضح تفاصيل عملية التصنيع المعقدة المطلوبة لإنشاء هذه الأشكال، ويعرض كيف يقوم شريك تصنيع متخصص بتحويل مفهوم التصميم إلى واقع عالي الأداء. منذ تأسيسها في 1996، عملت YJ Piezo كشركة رائدة في الحلول الكهرضغطية الخاصة بالتطبيقات، متجاوزة دور المورد البسيط لتصبح شريكًا هندسيًا أساسيًا للمبتكرين العالميين.

الاختيار بين الأشكال المشتركة والهندسة الخاصة

اختر الشكل الهندسي من الأبعاد ومتطلبات التركيب والتشغيل. يمكن اقتباس الأشكال الشائعة بالأبعاد المطلوبة؛ تتطلب الهندسة الخاصة مراجعة هندسية إضافية عندما يتطلب التصميم ذلك.

الأشكال الشائعة هي نقطة بداية عملية

بالنسبة للقرص أو الحلقة أو اللوحة المستطيلة أو الأنبوب، أرسل الأبعاد والكمية لهذا الطلب لبدء الاستفسار. الرسم اختياري لشكل بسيط. يمكن إضافة المواد والأقطاب الكهربائية وتفاصيل التطبيق والتنبؤ السنوي إذا كانت معروفة. استخدم مسار المكون المخصص للهندسة الخاصة أو أنماط الأقطاب الكهربائية أو متطلبات الاستقطاب؛ تتم مراجعة متطلبات الجدوى والتفتيش للمشروع.

الهندسة كمحرك أساسي للأداء

يرتبط الشكل المادي للعنصر ارتباطًا وثيقًا بسلوكه الكهروميكانيكي. إنها معلمة تصميم أساسية تحدد كيفية عمل المكون داخل النظام. للحصول على مقارنة مفصلة، راجع لدينا دليل الأشكال الخزفية الكهرضغطية.

  • تردد الرنين: تتحكم أبعاد مكون PZT، وخاصة سُمكه، بشكل مباشر في تردد الرنين الذي يعمل به بأقصى قدر من الكفاءة. يعد هذا أمرًا بالغ الأهمية بالنسبة إلى أجهزة الموجات فوق الصوتية حيث يعد التحكم الدقيق في التردد أمرًا ضروريًا للأداء.
  • وضع الاهتزاز: يحدد الشكل ما إذا كان العنصر سيهتز في أوضاع السُمك أو الشعاعي أو القص أو الانحناء. يعد هذا الاختيار أساسيًا لدوره باعتباره جهاز استشعار (يكشف عن نوع معين من الضغط) أو مشغل (ينتج نوعًا معينًا من الحركة).
  • تشكيل الشعاع الصوتي: في تطبيقات الموجات فوق الصوتية، تحدد هندسة وجه محول الطاقة خصائص شعاع الصوت. ينتج القرص المسطح شعاعًا غير مركّز نسبيًا، في حين يمكن للوعاء ذي الشكل المخصص أو نصف الكرة الأرضية تركيز الطاقة الصوتية نحو منطقة بؤرية مصممة، وهو أمر مهم في التطبيقات المتقدمة مثل أنظمة الموجات فوق الصوتية المركزة.

تأسست شركة YJ Piezo على مبدأ مفاده أن كل تطبيق عالي الأداء يستحق مكونًا مصممًا خصيصًا لمواجهة تحدياته الفريدة. منذ عام 1996، ركزت الشركة على توفير حلول كهرضغطية مخصصة تعمل على تمكين التقدم التكنولوجي، وليس الحد منه.

فلسفة YJ Piezo: الهندسة PZT من المادة لأعلى

إن المكون المصنوع بشكل مثالي والمصنوع من مادة خاطئة سوف يفشل حتمًا. يبدأ أسلوب YJ Piezo في تصنيع الأشكال PZT المخصصة على المستوى الأساسي: علم المواد الخاص بالسيراميك نفسه. تعد هذه الخبرة التأسيسية هي الخطوة الأولى والأكثر أهمية في إنشاء مكون يلبي توقعات الأداء ويتجاوزها.

PZT ليس متراصة

"PZT" ليست مادة واحدة ولكنها مجموعة من المواد الخزفية، لكل منها خصائص مميزة مصممة خصيصًا لوظائف مختلفة. يتم تصنيفها على نطاق واسع إلى أنواع "صلبة" و"ناعمة"، على غرار الفرق بين فولاذ الأدوات عالي الكربون والفولاذ الزنبركي المرن - وكلاهما من الفولاذ، لكن تم تصميمهما لأغراض مختلفة إلى حد كبير.

  • Hard PZT: تتميز مواد مثل YJ Piezo's P-81 (المكافئة لـ PZT-8) بعامل جودة ميكانيكية عالي ($Q_m$)، ومجال قسري عالي، وخسارة عازلة منخفضة ($tan\delta$). هذه الخصائص تجعلها متينة وفعالة بشكل استثنائي في ظل الأحمال الكهربائية والميكانيكية العالية. إنها الخيار المثالي لتطبيقات الطاقة العالية والمستمرة مثل اللحام بالموجات فوق الصوتية، والتنظيف الصناعي، والموجات فوق الصوتية المركزة، حيث يعد تقليل التسخين الذاتي ومقاومة إزالة الاستقطاب في ظل المجالات المكثفة أمرًا بالغ الأهمية لتحقيق الموثوقية وطول العمر. تُستخدم هذه المواد أيضًا في أنظمة السونار تحت الماء.
  • Soft PZT: تتميز مواد مثل YJ Piezo's P-51 (PZT-5A) وP-52 (PZT-5H) بمعاملات شحن كهرضغطية عالية ($d_{33}$)، وثوابت عازلة عالية، وحساسية قوية. لقد تم تصميمها للتميز في التطبيقات التي يكون الهدف الأساسي فيها هو اكتشاف الضغوط الميكانيكية الدقيقة أو إنتاج عمليات إزاحة دقيقة للغاية يمكن التحكم فيها. وهذا يجعلها مفيدة لأجهزة الاستشعار الدقيقة، ومسبار التصوير الطبي بالموجات فوق الصوتية، ومحولات الطاقة الصوتية، والسماعات المائية، والمشغلات منخفضة الطاقة. كما يتم استخدامها على نطاق واسع في تطبيقات أجهزة التجميل.

قوة التركيبات الخاصة

تمثل تسميات الصناعة القياسية مثل PZT-4 أو PZT-5H نقاط البداية. تكمن خبرة التصنيع في تطوير تركيبات خاصة من خلال الإضافة الخاضعة للرقابة لعوامل المنشطات لتحسين الخصائص الكهروميكانيكية. بفضل الخبرة الهندسية العملية التي تم بناؤها منذ عام 1996، قام فريق YJ Piezo بتطوير مجموعة من درجات المواد المتخصصة، مثل P-41، وهي مادة محسنة من نوع PZT-4 مصممة للسائقين ذوي الضغط العالي. يتيح ذلك لشركة YJ Piezo تجاوز أوراق البيانات العامة وهندسة تركيبة المواد التي تتوافق مع متطلبات تطبيق العميل.

إن اختيار المادة المناسبة هو قرار هندسي يعتمد على البيانات. يوفر YJ Piezo مجموعة شفافة من الحلول الهندسية، مما يسمح للمصممين بتعيين احتياجات تطبيقاتهم مباشرة إلى درجة مواد مثبتة.

درجة مادة YJ Piezo نوع مكافئ الفئة الخصائص الرئيسية التطبيقات المثالية
P-81 PZT-8 صعب $Q_m$ مرتفع جدًا، وخسارة منخفضة، واستقرار عالي للطاقة اللحام/التنظيف بالموجات فوق الصوتية، الموجات فوق الصوتية المركزة، السونار عالي الطاقة
P-41 PZT-4 صعب مجال قسري عالي، ممتاز للسائقين ذوي الضغط العالي محولات الطاقة والمحركات الصناعية
P-51 PZT-5A ناعمة حساسية عالية ($d_{33}$)، خصائص متوازنة أجهزة الاستشعار العامة، المحركات، عدادات التدفق، الاختبار غير التدميري
P-52 PZT-5H ناعمة أعلى السماحية والحساسية ($d_{33}$) التصوير الطبي بالموجات فوق الصوتية، والسماعات المائية، ومقاييس التسارع الدقيقة

مخطط التصنيع: عملية YJ Piezo للحصول على أعمال دقيقة مخصصة PZT S.

يعد إنشاء مكون PZT مخصصًا عملية متعددة المراحل حيث تكون الدقة والتحكم في كل خطوة أمرًا مهمًا. يمكن أن يؤدي وجود خلل في أي مرحلة من المراحل - بدءًا من تحضير المسحوق وحتى التلميع - إلى الإضرار بالمكون النهائي. "سلسلة الجودة" هذه هي السبب وراء قيام عمليات التصنيع في Wuxi التابعة لشركة YJ Piezo بربط إعداد المواد ومعالجة السيراميك والتصنيع الآلي والفحص المتفق عليه بدلاً من التعامل مع الفحص النهائي باعتباره نقطة التحكم الوحيدة.

الخطوة 1: صياغة المواد الخام وتحضير المسحوق

تبدأ العملية بوزن وخلط أكاسيد المعادن عالية النقاء، بما في ذلك أكاسيد الرصاص والزركونيوم والتيتانيوم، جنبًا إلى جنب مع عوامل المنشطات الخاصة. يتم طحن هذا الخليط ومن ثم تحميصه في فرن عند درجة حرارة 1000°C تقريبًا لتحفيز التفاعل الكيميائي الذي يشكل البنية البلورية PZT. يتم طحن المسحوق الناتج مرة أخرى وخلطه مع مادة رابطة عضوية قبل تجفيفه بالرش. وهذا يخلق حبيبات كروية موحدة وحرة التدفق، والتي تعتبر ضرورية لملء القالب بشكل متسق في مرحلة الضغط اللاحقة. يضمن تحكم YJ Piezo الصارم في هذه الخطوة التأسيسية التجانس الكيميائي وتوزيع حجم الجسيمات المطلوبة لتحقيق أداء يمكن التنبؤ به في المنتج النهائي.

الخطوة 2: التشكيل الدقيق والتصنيع الآلي

يتم ضغط الحبيبات المحضرة إلى شكل "أخضر" (غير محترق) باستخدام مكابس هيدروليكية قوية. في حين أنه يمكن الضغط على الأشكال البسيطة مباشرة، إلا أن الأشكال الهندسية الأكثر تعقيدًا تتطلب تصنيعًا متقدمًا. ويمكن القيام بذلك على الجزء الأخضر الأكثر ليونة، أو على السيراميك الملبد النهائي للحصول على أعلى دقة. ومع ذلك، فإن الملبد PZT صلب للغاية وهش، لذلك يجب أن تتحكم المعالجة الآلية في الشقوق الدقيقة والتقطيع وانحراف الأبعاد. يستخدم YJ Piezo خبرة تم إنشاؤها منذ 1996 وأدوات متخصصة ذات رؤوس ماسية لتصنيع الأشكال المعقدة - بما في ذلك الأنابيب ونصفي الكرة الأرضية والمكونات ذات الثقوب الدقيقة أو الخطوط الكنتورية المعقدة - لإحكام تفاوتات الأبعاد.

الخطوة 3: التلبيد والتعدين

يتم وضع الأجزاء الخضراء في فرن عالي الحرارة للتلبيد. أثناء عملية التسخين التي يتم التحكم فيها بعناية، يتم حرق المادة الرابطة، وتنمو حبيبات السيراميك وتندمج معًا لتشكل بنية كثيفة وصلبة ومتعددة البلورات. تتم إدارة ملف درجة الحرارة - بما في ذلك معدلات المنحدر، وأوقات التثبيت، والظروف الجوية - بدقة، حيث أنه يحدد بشكل مباشر الكثافة النهائية وبنية الحبوب، والتي تؤثر بدورها على القوة الميكانيكية والخصائص الكهربائية للسيراميك. بعد التلبيد والتبريد، يتم تطبيق الأقطاب الكهربائية الموصلة، عادة من الفضة المحروقة، على الأسطح المخصصة عبر طباعة الشاشة لتكون بمثابة الواجهة الكهربائية.

الخطوة 4: عملية التلميع الحرجة

في حالته الملبدة، تكون المجالات البلورية الداخلية لسيراميك PZT موجهة بشكل عشوائي، مما يؤدي إلى عدم وجود تأثير كهروضغطي صافي. عملية التلميع "تنشط" المادة. يتم غمر المكون في حمام زيت السيليكون الساخن، ويتم تطبيق مجال كهربائي قوي جدًا للتيار المستمر (يصل إلى عدة كيلو فولت لكل ملليمتر) عبر أقطابه الكهربائية. يجبر هذا المجال المكثف ثنائيات القطب الكهربائية المجهرية داخل المجالات على التوافق مع المجال. عند إزالة المجال، تظل معظم ثنائيات الأقطاب مغلقة في هذه المحاذاة، مما يؤدي إلى إنشاء استقطاب دائم يمنح السيراميك خصائصه الكهرضغطية القوية. يعد الاستقطاب غير الصحيح مصدرًا شائعًا للفشل، مما يؤدي إلى مكونات ضعيفة أو غير متناسقة. يضمن إتقان YJ Piezo لهذه العملية الحساسة للغاية أن كل مكون مخصص يحقق الحد الأقصى من نشاطه الكهرضغطي، مما يوفر الأداء الموثوق المطلوب للتطبيقات عالية الموثوقية.

التصميم المبني على التطبيق: مشكلات العالم الحقيقي التي يتم حلها عن طريق الأشكال المخصصة PZT S.

لا تظهر القيمة الحقيقية لتصنيع PZT المخصص في المختبر، ولكن في قدرته على حل التحديات الهندسية في العالم الحقيقي وتمكين التقنيات التي كانت مستحيلة في السابق. في العديد من التطبيقات المتقدمة، لا تعد الهندسة المخصصة للمكون الكهرضغطي مجرد جزء *من* الجهاز؛ إنها تقنية التمكين الأساسية *للوظيفة الأساسية للجهاز.

التكنولوجيا الطبية: قوة التركيز والتصغير

  • أنظمة الموجات فوق الصوتية المركزة: تتطلب أنظمة الموجات فوق الصوتية المركزة المعتمدة توصيل طاقة الموجات فوق الصوتية المركزة إلى منطقة معالجة محددة. من الصعب حل تحدي التصميم الصوتي باستخدام محول الطاقة المسطح القياسي وحده.
    • الحل المخصص: تقوم YJ Piezo للتكنولوجيا بتصنيع أوعية تركيز وأقسام كروية مخصصة من PZT مصنوعة من مواد PZT "الصلبة" عالية الطاقة مثل P-81. تعمل هذه الهندسة المحددة بشكل طبيعي على تقريب الطاقة الصوتية إلى نقطة محورية ضيقة، مما يتيح التأثير العلاجي بينما تتعامل المادة القوية مع الطاقة الهائلة المطلوبة دون ارتفاع درجة الحرارة أو التدهور. الشكل المخصص *هو* التكنولوجيا التي تمكن الإجراء الطبي.
  • الموجات فوق الصوتية داخل الأوعية الدموية (IVUS): تستخدم أنظمة IVUS مسبارًا صغيرًا بالموجات فوق الصوتية مثبتًا على قسطرة لإنشاء صور في الوقت الفعلي داخل شرايين المستخدم النهائي، مما يوفر معلومات تشخيصية. التحدي الهندسي الأساسي هو التصغير الشديد.
    • الحل المخصص: تصنيع أنابيب PZT مصغرة أو عناصر مفردة صغيرة مقطعة، أحيانًا بمقاطع عرضية صغيرة تصل إلى 0.5 مم × 0.5 مم. عامل الشكل المخصص هذا هو طريقة مهمة لدمج محول موجات فوق صوتية وظيفي في طرف القسطرة. الشكل المخصص *هو* التكنولوجيا التي تجعل أداة التشخيص عالية المتطلبات هذه ممكنة.

الأتمتة الصناعية: هندسة التحمل والكفاءة

  • اللحام بالموجات فوق الصوتية: تجمع هذه العملية بين البلاستيك والمعادن باستخدام اهتزازات عالية التردد ناتجة عن محول طاقة قوي. ترتبط كفاءة النظام وقوة اللحام والعمر التشغيلي بشكل مباشر بتعظيم نقل الطاقة الصوتية من العنصر PZT إلى بوق اللحام.
    • الحل المخصص: تقوم شركة YJ Piezo بتصنيع حلقات PZT-8 (مثل درجة P-81) بعامل جودة ميكانيكية مرتفع بشكل استثنائي (Q_m$). يُعد الشكل الدائري مثاليًا للتجميع في محولات الطاقة العالية، بينما تعمل المادة ذات القيمة $Q_m$ العالية على تقليل جزء الطاقة المفقودة كحرارة مهدرة. يؤدي هذا إلى توصيل المزيد من الطاقة إلى اللحام، مما يؤدي إلى روابط أقوى وأوقات دورات أسرع ومحول طاقة يدوم لفترة أطول بشكل ملحوظ.

الفضاء الجوي والدفاع: الموثوقية في الظروف القاسية

  • مصفوفات السونار المتقدمة: تعتمد أنظمة السونار البحرية على محولات الطاقة التي يمكنها إطلاق إشارات صوتية قوية وواسعة الزاوية لاكتشاف وتتبع الأجسام تحت الماء. يجب أن تعمل هذه الأنظمة بشكل موثوق تحت ضغط هيدروستاتيكي هائل وصدمة ميكانيكية شديدة.
    • الحل المخصص: تصنيع نصفي الكرة الأرضية أو الأجزاء الكروية الكبيرة من PZT من تركيبات PZT الصلبة القوية عالية الطاقة. يمكن لهذه الهندسة المخصصة أن تدعم أنماط الشعاع العريض في بنيات السونار. تم تصميم المادة والشكل معًا بحيث يتمتع النظام النهائي بأساس أقوى للتحقق البيئي والصوتي.

الشراكة مع YJ Piezo: نهج تعاوني للتصنيع المخصص PZT M.

بالنسبة للمهندسين ومديري المشتريات المكلفين بتطوير أنظمة عالية الأداء، فإن الشاغل الرئيسي عند تحديد مصدر مكون مخصص بالغ الأهمية هو المخاطرة - خطر الأداء الضعيف، والجودة غير المتسقة، وتعطل سلسلة التوريد، وتأخير المشروع. وتفشل علاقة التعامل مع البائع، والتي تركز فقط على السعر والرسم النهائي، في معالجة هذه المخاوف. تعمل YJ Piezo وفقًا لنموذج شراكة إستراتيجية مصمم لإزالة مخاطر دورة حياة التطوير والإنتاج بأكملها.

من البائع إلى الشريك

يعمل نموذج المشاركة الخاص بـ YJ Piezo على تحويل العلاقة مع الموردين من معاملة بسيطة إلى شراكة هندسية تعاونية. تم تصميم هذه العملية لضمان النجاح بدءًا من المفهوم الأولي وحتى الإنتاج على نطاق واسع.

  1. استشارة عميقة: تبدأ العملية مع فريق YJ Piezo الهندسي، الذي يتمتع بخبرة عملية في مجال الكهرضغطية منذ 1996. إنهم يعملون بشكل مباشر مع العملاء لفهم المتطلبات الحقيقية للتطبيق - البيئة التشغيلية وأهداف الأداء والتحديات على مستوى النظام - وليس فقط الأبعاد الموجودة على الطباعة.
  2. تحسين المواد والتصميم: من خلال الاستفادة من الخبرة العميقة في علوم المواد وأدوات المحاكاة المتقدمة مثل تحليل العناصر المحدودة (FEA)، يساعد فريق YJ Piezo في اختيار الصيغة المثالية PZT وتحسين هندسة المكون. تضمن مرحلة التصميم التعاوني هذه إمكانية التصنيع وتحسين الأداء *قبل* إجراء أي استثمار في الأدوات أو النماذج الأولية المكلفة.
  3. النماذج الأولية السريعة والتحقق من الصحة: يوفر YJ Piezo نماذج أولية سريعة وخدمات إنتاج بكميات صغيرة، مما يسمح للعملاء بإجراء اختبارات واقعية والتحقق من صحة التصميم المخصص في أنظمتهم الخاصة. تعتبر هذه الخطوة التكرارية ضرورية لتأكيد الأداء وتحسين التصميم قبل الالتزام بالإنتاج الضخم.
  4. إنتاج قابل للتطوير ومخطط الجودة: بمجرد التحقق من صحة التصميم، تتم مراجعة كمية الإنتاج وتوقيته مقابل الأدوات والعملية وإنتاجية الفحص والطلب المتوقع. عندما يتطلب البرنامج سجلات بنمط PPAP، أو بيانات مجمعة، أو إمكانية التتبع، يتم تأكيد التسليمات القابلة للتطبيق أثناء عرض الأسعار.

تلخيص ميزة YJ Piezo.

  • الخبرة: تم إنشاء تجربة التصنيع الكهرضغطية والتنسيق OEM منذ 1996.
  • التصنيع المتصل: يمكن تنسيق إعداد المواد ومعالجة السيراميك والتصنيع والفحص من خلال عمليات Wuxi الخاصة بنا.
  • الالتزام بالجودة: حدود القبول الخاصة بالمنتج، ونطاق الفحص، والوثائق المتفق عليها.
  • التنسيق الدولي: الدعم الفني والتجاري باللغة الإنجليزية لمشاريع OEM الخارجية.

الخلاصة: هندسة اختراق الأداء التالي

إنجازك التالي في الأداء في انتظارك. لن يتم العثور عليه في الكتالوج. سيتم تصميمه. كن شريكًا مع YJ Piezo لتحويل مفهومك إلى مكون عالي الأداء.

اتصل بفريقنا الهندسي اليوم لبدء المحادثة حول احتياجاتك التصنيعية المخصصة لـ PZT واكتشف كيف يمكن للحلول الكهرضغطية الخاصة بالتطبيقات أن تطلق العنان لذروة الأداء في مشروعك التالي.
