تفشل محولات الطاقة بالموجات فوق الصوتية الكهرضغطية الجاهزة في تطبيقات العالم الحقيقي. اكتشف كيف يحل علم المواد المخصص وعملية تصميم OEM من Yujie (منذ عام 1996) التحديات الحرجة في التطبيقات الطبية والصناعية.
مقدمة: "فشل المواصفات المطابقة" - عندما تؤدي محولات الطاقة الجيدة أداءً سيئًا
لقد قمت بالعمل. لقد حصلت على محول طاقة بالموجات فوق الصوتية كهرضغطي يلبي كل معلمة في ورقة المواصفات الخاصة بك: التردد والمقاومة والسعة. ومع ذلك، في الاختبار النهائي، يفشل التطبيق.
في المنظف الصناعي الخاص بك، يكون التكهف ضعيفًا، ويفشل في تنظيف الأجزاء الدقيقة. في جهازك الطبي، تكون دقة التصوير محببة، أو الأسوأ من ذلك، تسبب الأداة إزعاجًا للمريض أو تقدم مخاطر غير مقبولة، مثل ثقب الغشاء. في نظامك عالي الطاقة، يكون عمر محول الطاقة قصيرًا بشكل غير متوقع، ضحية للتآكل والاحتكاك.
هذا هو "فشل المواصفات المطابقة". إنه انفصال حرج حيث يكون المكون تقنيًا مطابقًا للمواصفات ولكنه ناقص وظيفيًا في بيئته الواقعية.
المشكلة ليست في ورقة المواصفات؛ إنها الفلسفة. لا يمكن لمكون "مقاس واحد يناسب الجميع"، والذي يتم الحصول عليه غالبًا من كتالوج للأغراض العامة، حل تحد هندسي فريد من نوعه. لا يوجد الأداء الحقيقي في كتالوج؛ إنه مصمم هندسيًا. بصفتها رائدة في التكنولوجيا الكهرضغطية التي تأسست في عام 1996، قامت Yujie ببناء أكثر من 30 عامًا من خبرة البحث والتطوير على هذا المبدأ الوحيد: المكون الأكثر أهمية هو علم المواد وراء محول الطاقة.
جوهر المشكلة: ليس كل PZT متساويًا
يعد محول الطاقة بالموجات فوق الصوتية الكهرضغطي نظامًا معقدًا، ولكن قلبه هو سيراميك PZT (تيتانات زركونات الرصاص). تملي الصياغة المحددة لهذا السيراميك وظيفته. الخطأ الأكثر أهمية في توريد المكونات هو افتراض أن جميع مواد PZT متماثلة. إنها مصممة بشكل أساسي لغرضين متعارضين: نقل عالي الطاقة أو استقبال عالي الحساسية.
PZT "الناعم": الحل للدقة والحساسية
تم تصميم تركيبات PZT "الناعمة"، مثل P-51 (PZT-5H) و P-52 (PZT-5A) من Yujie، للحساسية العالية. إنها تظهر معاملات شحنة كهرضغطية عالية وثوابت عازلة فائقة.
- دليل Yujie: تم تصميم موادنا لاستجابة إجهاد قص فائقة، حيث تصل d₁₅ إلى 950 pC/N.
- التطبيق: هذا يجعلها مثالية لـ استقبال إشارات دقيقة أو إنتاج إزاحات دقيقة للغاية ومحكومة. هذه هي المواد المطلوبة لمجسات التصوير الطبي، وأدوات استحلاب العدسة الدقيقة، وأجهزة الاستشعار الصوتية، وأجهزة الاستنشاق الطبية. هذا هو الحل لنقاط الألم المتمثلة في الحساسية المنخفضة وانزعاج المريض.
PZT "الصلب": الحل للقوة والمتانة
تم تصميم تركيبات PZT "الصلبة"، مثل PZT-4 و PZT-8 من Yujie، للتطبيقات عالية الطاقة وعالية الإجهاد. وتتميز بخسائر أقل عند الطاقة العالية، وقوة ميكانيكية عالية، واستقرار ممتاز تحت الأحمال الكهربائية والميكانيكية الشديدة.
- دليل Yujie: نحن نهندس مواد ذات خسارة منخفضة للغاية (فقدان عازل tan δ منخفض يصل إلى 0.004) لكفاءة طاقة استثنائية والحد الأدنى من توليد الحرارة، وهي نقطة فشل شائعة.
- التطبيق: هذه المواد مثالية لـ نقل موجات فوق صوتية قوية. ويشمل ذلك التنظيف بالموجات فوق الصوتية الصناعية، واللحام بالموجات فوق الصوتية، والسونار عالي الطاقة، والموجات فوق الصوتية العلاجية عالية الكثافة (HIFU). هذا هو الحل المباشر لمشكلة "العمر الوظيفي المحدود" والتكلفة الإجمالية للملكية المحددة في محولات الطاقة العامة.
اختيار PZT الخاص بالتطبيق: مطابقة المواد للمهمة
يتم حل "فشل المواصفات المطابقة" بالانتقال من التفكير في ورقة المواصفات إلى التفكير في أداء التطبيق. يجب أن يكون اختيار المادة الكهرضغطية الأساسية هو الخطوة الأولى، ومطابقة خصائص PZT مع التحدي الأساسي للمهمة.
| قطاع التطبيق | التحدي الهندسي الأساسي | الأداء المطلوب | حل مادة Yujie | مثال منتج Yujie |
|---|---|---|---|---|
| الصناعية (الطاقة) | تكهف غير فعال؛ فشل المكون؛ حرارة. | طاقة عالية، خسارة منخفضة، متانة | PZT صلب (مثل PZT-4، PZT-8) | محول لحام شديد التحمل HJ-6015؛ محولات تنظيف صناعية |
| الطبية (الدقة) | انزعاج المريض؛ مخاطر؛ إشارة منخفضة. | حساسية عالية، تصغير، استقرار | PZT ناعم (مثل P-51 / PZT-5H) | محولات تجميل طبية (1 ميجا هرتز)؛ محولات رذاذ (1.65 ميجا هرتز) |
| الاستشعار والقياس | حساسية منخفضة؛ توهين الإشارة. | معامل كهرضغطي عالي، استقرار | PZT ناعم (مثل P-52 / PZT-5A) | أجهزة استشعار قياس التدفق المخصصة؛ أجهزة استشعار المستوى |
| تحت الماء (سونار) | سلامة الإشارة؛ مقاومة الضغط. | طاقة عالية، حساسية عالية، قوي | PZT صلب (PZT-8) / مخصص | محولات صوتية تحت الماء |
دراسة حالة 1: التحدي الصناعي — الحل للطاقة والموثوقية
السيناريو: يقوم مصنع معدات أصلية بتصميم نظام لحام بالموجات فوق الصوتية عالي الطاقة، وهو تطبيق شائع للموجات فوق الصوتية القوية.
"فشل المواصفات المطابقة": يحصل مصنع المعدات الأصلية على محول طاقة قياسي عالي التردد. تحت أحمال الإنتاج 24/7، يسخن محول الطاقة بشكل مفرط. يسبب "الاحتكاك والتآكل" في واجهة القرن كسورًا دقيقة، ويفشل المكون، مما يؤدي إلى توقف الإنتاج وفشل مراقبة الجودة.
حل Yujie (ما وراء ورقة المواصفات):
حل Yujie ليس مجرد مكون؛ إنه نظام مصمم بشكل مشترك.
- المادة: يختار مهندسونا (الذين لديهم أكثر من 30 عامًا من الخبرة) سيراميك PZT-8 الصلب القوي الخاص بنا، والذي تمت صياغته خصيصًا لتحمل الأحمال الحرارية الميكانيكية العالية وتقليل توليد الحرارة.
- التصميم: نقوم بهندسة هيكل محول الطاقة عالي الطاقة "Langevin" بشكل مخصص، وتحسين كتلة الرأس والذيل لإنشاء السعة الدقيقة والنقاط العقدية المطلوبة للحام قوي ومتسق.
- النتيجة: محول طاقة بالموجات فوق الصوتية كهرضغطي قوي يوفر طاقة صوتية متسقة وقوية. إنه يحل مشكلة التكلفة الإجمالية للملكية والموثوقية، ويوفر مكونًا يدوم طويلاً.
دراسة حالة 2: التحدي الطبي — الحل للدقة والسلامة
السيناريو: يقوم فريق البحث والتطوير للأجهزة الطبية بتطوير قشارة أسنان بالموجات فوق الصوتية من الجيل التالي أو جهاز تجميل.
"فشل المواصفات المطابقة": باستخدام محول طاقة عام، يجد الفريق أن الاهتزازات قاسية وغير منضبطة. في قشارة الأسنان، يؤدي هذا إلى انزعاج شديد للمريض. في جهاز التجميل، يفشل في توصيل الطاقة بدقة. يقدم نهج "الأداة غير الحادة" هذا مخاطر ويؤدي إلى ضعف قبول السوق.
حل Yujie (ما وراء ورقة المواصفات):
التطبيقات الطبية لا تتعلق بالقوة الخام؛ إنها تتعلق بالدقة.
- المادة: يختار مهندسونا صياغة PZT-5H "الناعمة" عالية الحساسية. تتفوق هذه المادة في تحويل الحد الأدنى من الطاقة الكهربائية إلى اهتزازات ميكانيكية دقيقة ومحكومة ومستقرة.
- التصميم: نقوم بتصميم محول الطاقة بشكل مخصص بتردد عالٍ (على سبيل المثال، 1.0 ميجا هرتز لـ أجهزة التجميل) وفي شكل مصغر خاص بالتطبيق. هذه الدقة هي ما يمكن الفوائد الطبية الرئيسية: معالجة أسرع وأكثر انتقائية للأنسجة تحمي المناطق المحيطة.
- النتيجة: محول طاقة من الدرجة الطبية ليس فقط فعالاً ولكن أيضًا آمنًا ومريحًا، مما يحل نقاط الألم الحرجة لتجربة المستخدم والسلامة.

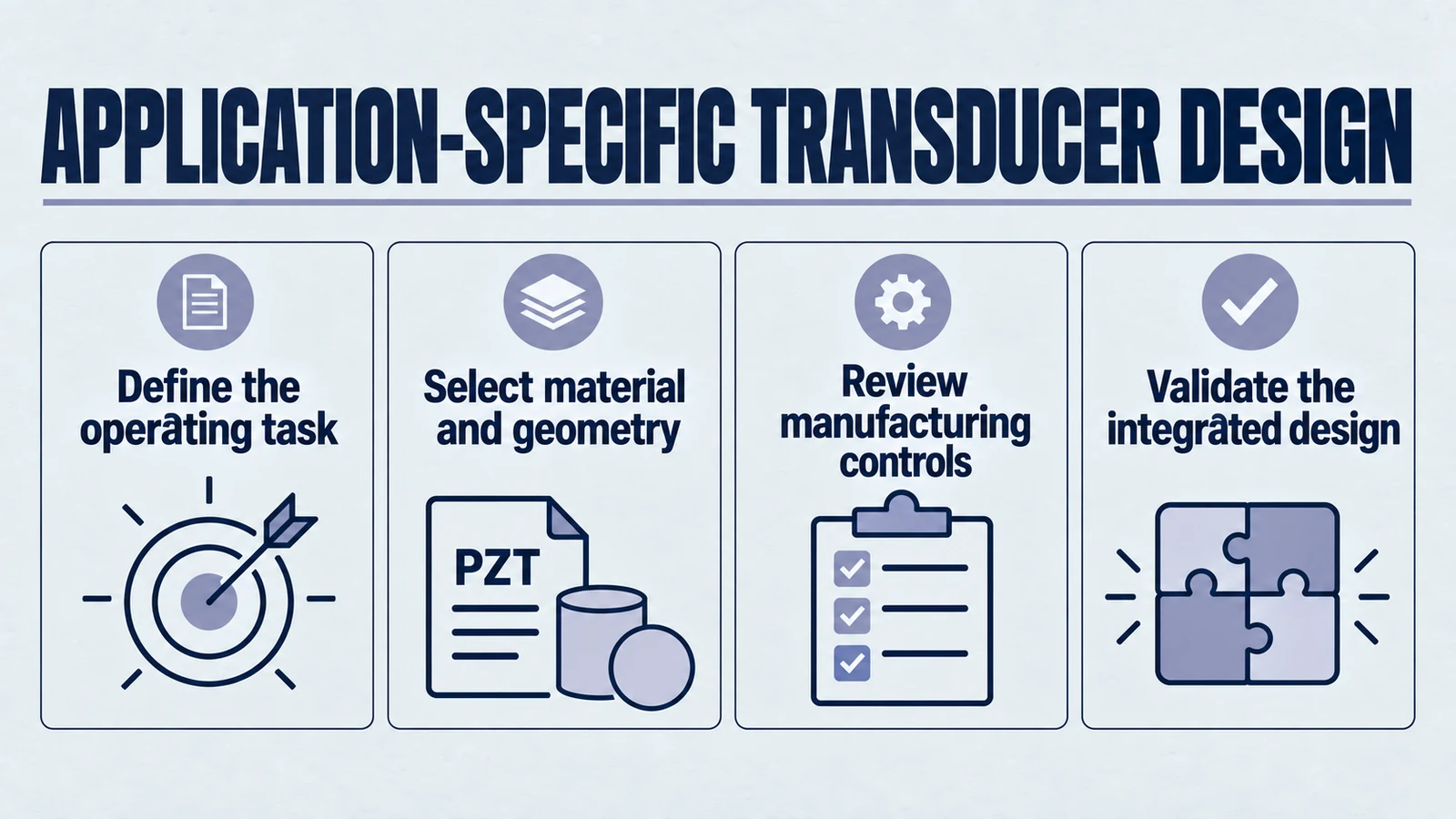

شراكة Yujie: من المفهوم إلى المكون
حل "فشل المواصفات المطابقة" هو تغيير عملية الشراء الخاصة بك. توقف عن شراء المكونات من كتالوج وابدأ شراكة هندسية. تعمل Yujie كـ شريك OEM/ODM، وتنتقل من المفهوم إلى المكون لضمان نجاح تطبيقك.
الخطوة 1: الغوص العميق في التطبيق
خبرتنا في البحث والتطوير التي تزيد عن 30 عامًا هي مورد لفريقك. نبدأ بتحليل تحدي التطبيق الحقيقي الخاص بك، وليس فقط ورقة المواصفات الخاصة بك.
الخطوة 2: صياغة المواد المخصصة وهندسة الشكل
بناءً على التحليل، نختار ونضبط صياغة PZT المثلى. سواء كنت بحاجة إلى قرص قياسي، أو حلقة، أو أنبوب، أو شكل معقد ومصبوب خصيصًا لغلاف فريد، فإننا نهندس السيراميك لتصميمك.
الخطوة 3: تصنيع صارم ومراقبة الجودة
بصفتنا شركة مصنعة معتمدة من ISO 9001:2015، فإننا نوفر الاتساق المطلق من دفعة إلى أخرى والموثوقية التي يعتمد عليها مصنعو المعدات الأصلية العالميون (أكثر من 500 عميل في أكثر من 50 دولة) لخطوط منتجاتهم الطبية والصناعية.
الخطوة 4: شراكة حقيقية
نحن شريكك الهندسي، ولسنا بندًا في أمر الشراء. نحن نقدم حلولاً شاملة، من مسحوق PZT الخام إلى محولات الطاقة بالموجات فوق الصوتية الكاملة والمجمعة.
الخاتمة: توقف عن شراء المكونات. ابدأ في هندسة الحلول.
محول الطاقة بالموجات فوق الصوتية الكهرضغطي ليس سلعة. إنه قلب نظامك. اختيار جزء عام جاهز هو دعوة لـ "فشل المواصفات المطابقة"، مما يؤدي إلى ضعف الأداء، وارتفاع التكلفة الإجمالية للملكية، وإحباط المستخدمين النهائيين.
اختيار Yujie يعني اختيار شريك ملتزم بنجاح تطبيقك. يعني الاستفادة من عقود من علم المواد والتصميم الخاص بالتطبيق لبناء منتج أكثر قوة ودقة وموثوقية من المنافسة.
لا تدع مكونًا عامًا يحد من ابتكارك. تطبيقك فريد من نوعه. يجب أن يكون محول الطاقة الخاص بك كذلك أيضًا.
هل أنت مستعد لحل التحدي الهندسي الخاص بك؟
اتصل بفريق هندسة Yujie اليوم لمناقشة الحل الكهرضغطي المخصص لك.
أسئلة مكررة
ما الفرق بين مواد PZT الناعمة والصلبة؟
تم تحسين مواد PZT الناعمة (مثل PZT-5H) لتطبيقات الحساسية والدقة العالية مثل التصوير الطبي والاستشعار. تم تصميم مواد PZT الصلبة (مثل PZT-4 و PZT-8) للتطبيقات عالية الطاقة مثل اللحام بالموجات فوق الصوتية والتنظيف الصناعي، مما يوفر متانة فائقة وخصائص منخفضة الفقد.
لماذا تفشل محولات الطاقة بالموجات فوق الصوتية الجاهزة غالبًا في التطبيقات المتخصصة؟
تم تصميم محولات الطاقة الجاهزة للأغراض العامة وقد لا تأخذ في الاعتبار الضغوط الحرارية والميكانيكية والكهربائية المحددة لتطبيقك. تم تصميم محولات الطاقة المخصصة من Yujie حول متطلباتك الدقيقة، ومطابقة خصائص المواد لاحتياجاتك الحرجة للمهمة.
كم من الوقت يستغرق تطوير محول طاقة بالموجات فوق الصوتية كهرضغطي مخصص؟
تختلف الجداول الزمنية للتطوير بناءً على التعقيد، ولكنها تتراوح عادةً من 4 إلى 8 أسابيع لتطوير النموذج الأولي والتحقق منه. يعمل فريق الهندسة الخبير لدينا بشكل وثيق معك طوال العملية لضمان التكرار السريع والنتائج المثلى. اتصل بنا للحصول على جدول زمني محدد لمشروعك.
ما هي الصناعات التي تستفيد أكثر من محولات الطاقة بالموجات فوق الصوتية المخصصة؟
تشمل الصناعات التي تستفيد الأجهزة الطبية (التجميل والتصوير)، والتصنيع الصناعي (اللحام والتنظيف)، والاستشعار والقياس (عدادات التدفق)، والصوتيات تحت الماء.
كيف تضمن Yujie الاتساق من دفعة إلى أخرى؟
بصفتنا شركة مصنعة معتمدة من ISO 9001:2015، فإننا نتحكم في سلسلة الإنتاج بأكملها من صياغة مسحوق PZT الخام إلى تجميع محول الطاقة النهائي. يضمن تكاملنا الرأسي وعمليات مراقبة الجودة الصارمة اتساقًا استثنائيًا عبر جميع دفعات الإنتاج، وهو أمر بالغ الأهمية لشركاء OEM العالميين.
