ما وراء ورقة البيانات: كيفية اختيار حلقة PZT لأداء محول طاقة مثالي

1. مقدمة: المخاطر الخفية لحلقة PZT "القياسية"

تخيل هذا السيناريو: نموذج أولي جديد لمحول طاقة بالموجات فوق الصوتية ضعيف الأداء. خرج الطاقة غير متسق، والجهاز يسخن، وتردده الرنيني ينحرف أثناء التشغيل. تم تحديد حلقات PZT في جوهره تمامًا من ورقة بيانات عامة، ومع ذلك تفشل النتائج في اختبارات التحقق الحاسمة. هذا الموقف هو إحباط شائع ومكلف لمهندسي البحث والتطوير ومصممي المنتجات، مما يسلط الضوء على حقيقة حاسمة: ليست كل حلقات PZT متساوية، حتى عندما تبدو أوراق بياناتها متطابقة.

حلقة PZT (تيتانات زركونات الرصاص) ليست مكونًا سلبيًا؛ إنها المحرك النشط لأي جهاز بالموجات فوق الصوتية. غرضها الأساسي هو تنفيذ التأثير الكهرضغطي - تحويل الطاقة الكهربائية بكفاءة إلى اهتزاز ميكانيكي، والعكس صحيح، تحويل الضغط الميكانيكي إلى إشارة كهربائية. وبالتالي، فإن الاختلافات الطفيفة في تكوين موادها، وعملية التصنيع، وتفاوتات الأشكال الهندسية لها تأثير متسلسل على أداء النظام بأكمله، وموثوقيته، وعمره التشغيلي.

تتجاوز هذه المقالة المواصفات السطحية في ورقة بيانات نموذجية لاستكشاف خصائص المواد الحاسمة، وفروق التصنيع الدقيقة، والمقايضات الخاصة بالتطبيق التي تحدد الأداء الحقيقي لحلقة PZT. لا تتمثل مخاطر العمل الأساسية المرتبطة بتوريد حلقات PZT في تكلفة المكون، ولكن في التكلفة المذهلة لـ عدم الاتساق. يمكن أن تؤدي دفعة واحدة من الحلقات دون المستوى المطلوب إلى استدعاء منتجات باهظة الثمن، وفشل ميداني كارثي، وتآكل ثقة السوق، ومسؤولية تنظيمية كبيرة، لا سيما داخل قطاع الأجهزة الطبية. يعيد هذا صياغة عملية الشراء من تحليل بسيط للتكلفة إلى جهد استراتيجي لتخفيف المخاطر. من خلال الشراكة مع مصنع متخصص مثل Yujie، الذي يجلب أكثر من 20 عامًا من الخبرة المخصصة في السيراميك الكهرضغطي، تتحول عملية اختيار المكونات من لعبة حظ إلى تخصص هندسي موثوق ويمكن التنبؤ به.

2. تفكيك أداء حلقة PZT: الخصائص الكهروميكانيكية التي تهم حقًا

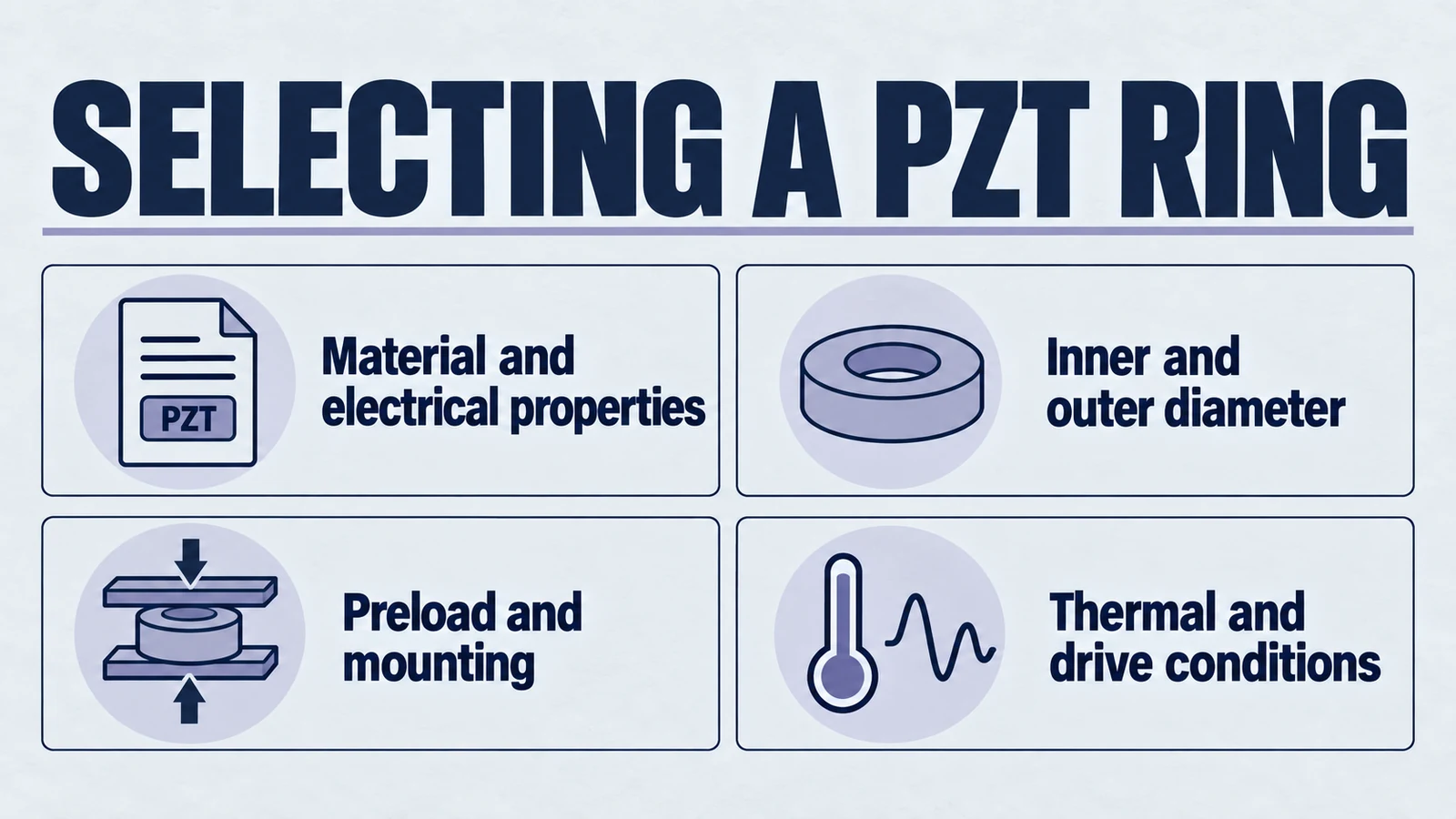

لاتخاذ قرار هندسي مستنير، يجب على المرء أن ينظر إلى ما هو أبعد من الأقطار الخارجية والداخلية الأساسية. يتم تحديد الأداء الحقيقي لـ حلقة PZT من خلال تفاعل معقد للخصائص الكهروميكانيكية المتجذرة في علم المواد وعملية التصنيع.

2.1. صياغة المواد: مقايضة PZT الصلبة مقابل الناعمة

"PZT" ليست مادة واحدة ولكنها عائلة من تركيبات السيراميك، كل منها مصمم بمواد تطعيم محددة لتحسين خصائص معينة. التمييز الأكثر جوهرية هو بين سيراميك PZT "الصلب" و "الناعم"، وهو خيار يمثل مقايضة هندسية حاسمة بين الطاقة والحساسية.

• PZT الصلب (مثل PZT-4، PZT-8): تتميز هذه المواد بعامل جودة ميكانيكية عالي (Q_m)، وفقدان عازل منخفض، وقدرة استثنائية على التعامل مع الطاقة. في حين أنها أقل حساسية، إلا أنها تظهر استقرارًا فائقًا تحت الأحمال الميكانيكية والكهربائية العالية. هذا يجعلها الخيار المثالي للتطبيقات عالية الطاقة مثل حمامات التنظيف بالموجات فوق الصوتية الصناعية ومحولات اللحام، حيث تعد المتانة والاستقرار الحراري أمرًا بالغ الأهمية.
• PZT الناعم (مثل PZT-5A، PZT-5H): تشتهر هذه الفئة من المواد بحساسيتها العالية، وثابت العزل الكهربائي العالي، ومعامل اقتران كهروميكانيكي فائق. إنها تتفوق في التطبيقات التي يكون فيها اكتشاف الإشارات الخافتة أو إنتاج إزاحات دقيقة وصغيرة هو الهدف الأساسي. وبالتالي، يفضل استخدام PZT الناعم لتجميعات أجهزة الاستشعار، والتصوير التشخيصي الطبي، والمشغلات منخفضة الطاقة.

الاختيار هو مسكلة تحسين متعددة المتغيرات. غالبًا ما تأتي الحساسية العالية، وهي سمة مميزة لـ PZT الناعم، على حساب التعامل مع الطاقة والاستقرار الحراري الموجود في PZT الصلب. الهدف هو تحديد التوازن الأمثل لدورة عمل تطبيق معين، ومستوى الطاقة، والظروف البيئية، وهي مهمة تتطلب غالبًا التشاور مع خبراء المواد.

2.2. مقاييس الأداء الأربعة الأساسية

إلى جانب تصنيف الصلب/الناعم، تحدد أربعة مقاييس رئيسية الأداء الوظيفي لحلقة PZT:

• معامل الاقتران الكهروميكانيكي (K_p): هذا هو المقياس الأكثر جوهرية لكفاءة تحويل الطاقة للمادة الكهرضغطية. تشير قيمة K_p الأعلى إلى أن جزءًا أكبر من الطاقة الكهربائية المدخلة يتم تحويله إلى اهتزاز ميكانيكي مفيد (والعكس صحيح). يعد الاتساق في هذه القيمة أمرًا بالغ الأهمية لأداء الجهاز المتوقع. تم تصميم حلقات PZT من Yujie، على سبيل المثال، لتقديم K_p ثابت يبلغ حوالي 0.42 عبر خط إنتاجها.
• التردد الرنيني (F_r) والمقاومة (Z_m): التردد الرنيني هو التردد الذي يعمل عنده محول الطاقة بأقصى قدر من الكفاءة. المقاومة الرنينية هي معارضة المادة لتدفق التيار عند هذا التردد المحدد. لتحقيق أقصى نقل للطاقة، يجب مطابقة مقاومة محول الطاقة بدقة مع مصدر الطاقة الخاص به. تعد المقاومة المنخفضة، مثل القيم ≤11 Ω إلى ≤20 Ω المحددة لحلقات Yujie الصناعية، أمرًا بالغ الأهمية لتوصيل الطاقة بكفاءة وتقليل فقد الطاقة كحرارة.
• عامل الجودة الميكانيكية (Q_m): هذه المعلمة هي عكس التخميد الميكانيكي، وتمثل قدرة المادة على الاهتزاز بأقل قدر من فقدان الطاقة الداخلية. يشير Q_m المرتفع، وهو سمة من سمات PZT الصلب، إلى احتكاك داخلي أقل. في التطبيقات عالية الطاقة، يترجم هذا مباشرة إلى توليد حرارة أقل أثناء التشغيل المستمر - وهو عامل حاسم لمنع إزالة الاستقطاب الحراري وضمان الموثوقية طويلة الأجل لمحول الطاقة.
• ثابت العزل الكهربائي والسعة: تؤثر هذه الخصائص الكهربائية على المقاومة الإجمالية للمكون وهي ضرورية لتصميم إلكترونيات القيادة. في حين أن السعة العالية مفيدة في بعض تطبيقات الاستشعار، إلا أنها يمكن أن تزيد من الحمل الكهربائي وتبطئ أقصى سرعة استجابة أو عرض نطاق ترددي للنظام.

3. مطابقة حلقة PZT للمهمة: نهج مدفوع بالتطبيق

فهم المعلمات الفنية هو الخطوة الأولى؛ تطبيقها على تحديات العالم الحقيقي هو ما يؤدي إلى تصميم منتج ناجح. يجب مطابقة هندسة حلقة PZT وخصائص المواد بعناية مع مهمتها المقصودة.

3.1. المحولات الصناعية عالية الطاقة (التنظيف واللحام بالموجات فوق الصوتية)

• المتطلبات: تتطلب هذه التطبيقات أقصى خرج للطاقة، ومتانة قصوى، واستقرارًا حراريًا عاليًا لتحمل التشغيل المستمر، وأداءً ثابتًا تحت الأحمال الميكانيكية الثقيلة.
• حل حلقة PZT: تعد تركيبات PZT الصلبة (مثل مكافئات PZT-4 أو PZT-8) ضرورية. يجب أن تمتلك هذه الحلقات Q_m عاليًا لتقليل تراكم الحرارة ومقاومة منخفضة جدًا لنقل الطاقة بكفاءة من المولد. شكل الحلقة نفسه هو ميزة تصميم رئيسية، حيث يسمح ثقبها المركزي بتكديس حلقات متعددة وتثبيتها تحت قوة ضغط عالية باستخدام برغي شد (تصميم محول Langevin)، مما يمنع فشل الشد أثناء الاهتزاز عالي السعة. تم تصميم نماذج Yujie المحددة لـ التنظيف واللحام لهذه المهام المتطلبة.

3.2. الأجهزة الطبية الدقيقة (التصوير، الأدوات الجراحية، الترذيذ)

• المتطلبات: تتطلب التطبيقات الطبية مجموعة مختلفة من الأولويات. تحتاج مجسات التصوير التشخيصي إلى حساسية عالية لاستقبال أصداء الموجات فوق الصوتية الخافتة. تتطلب الأدوات الجراحية، مثل مشارط استحلاب العدسة لجراحة إعتام عدسة العين أو قشارة الأسنان، إزاحة دقيقة وقابلة للتكرار. تعتمد البخاخات الطبية على اهتزاز عالي التردد لتوليد رذاذ ناعم ومتسق لتوصيل الدواء.
• حل حلقة PZT: عادةً ما تُستخدم مواد PZT الناعمة من عائلة PZT-5 لحساسيتها العالية ومعاملات الاقتران الخاصة بها. بالنسبة للبخاخات، يتم لصق حلقات رقيقة بغشاء لإنشاء تأثير الهباء الجوي. في جميع التطبيقات الطبية، يعد اتساق المواد غير قابل للتفاوض، حيث يمكن أن تؤدي الاختلافات إلى تشوهات في التصوير أو تأثيرات علاجية غير متسقة. غالبًا ما تكون الحلقات المصغرة مطلوبة للتكامل في أجهزة مثل القسطرة داخل الأوعية الدموية وأدوات التنظير الداخلي.

3.3. الاستشعار والاختبار غير المدمر (NDT)

• المتطلبات: تعطي تطبيقات الاستشعار الأولوية لاستقبال إشارة ممتاز (حساسية عالية)، واستقرار طويل الأجل عبر درجات الحرارة المتغيرة، وأشكال هندسية محددة لتوليد واستقبال الموجات فوق الصوتية للكشف عن العيوب، أو قياس السُمك، أو قياس التدفق.
• حل حلقة PZT: غالبًا ما يُفضل PZT الناعم لمعامل الشحنة الكهرضغطية العالي، والذي يترجم الضغط الميكانيكي إلى إشارة كهربائية قوية. شكل الحلقة متعدد الاستخدامات للغاية لتجمعات أجهزة الاستشعار، بما في ذلك الهيدروفونات للسونار تحت الماء، وشاشات الاهتزاز للصيانة التنبؤية، ومحولات الطاقة لمقاييس التدفق بالموجات فوق الصوتية.

3.4. التشغيل وتحديد المواقع النانوي

• المتطلبات: تتطلب هذه التطبيقات حركة خطية دقيقة وقابلة للتكرار وعالية القوة لمهام مثل ضبط البصريات أو التحكم في الصمامات الدقيقة. غالبًا ما يتم تكديس الحلقات لمضاعفة الإزاحة الكلية.
• حل حلقة PZT: توفر مشغلات الحلقة المكدسة قوة منع عالية في عامل شكل مضغوط. هندسة حلقة PZT ليست مجرد شكل ولكنها ميزة تصميم تمكينية. الثقب المركزي هو عنصر وظيفي حاسم يسمح ليس فقط بالتحميل المسبق الميكانيكي ولكن أيضًا بتكامل مكونات النظام الأخرى، مثل أشعة الليزر في أنظمة الضبط البصري أو الإبر في معدات التوزيع الدقيق. علاوة على ذلك، مقارنة بـ قرص صلب من نفس الحجم، توفر مساحة السطح المتزايدة للحلقة إدارة حرارية فائقة من خلال السماح للحرارة بالتبدد بسرعة أكبر، مما يعزز الموثوقية في تطبيقات دورة العمل العالية.

4. ميزة Yujie: هندسة اليقين في كل مكون

تتطلب معالجة تحديات عدم الاتساق والأداء أكثر من مجرد ورقة بيانات جيدة؛ إنها تتطلب شريك تصنيع يتمتع بمعرفة مؤسسية عميقة والتزام لا يتزعزع بالجودة. توفر Yujie هذا اليقين من خلال التميز في التصنيع، وضمان الجودة الصارم، والدعم الهندسي التعاوني.

4.1. من المسحوق الخام إلى المكون المصقول: قوة التميز في التصنيع

مع أكثر من عقدين من الخبرة في التصنيع، تتحكم Yujie في عملية الإنتاج بأكملها، وهو أمر ضروري لأن الخصائص الكهرضغطية ليست متأصلة في المادة. يتم نقلها من خلال عملية معقدة ومتعددة المراحل من الخلط الكيميائي، والتكليس بدرجة حرارة عالية، والضغط، والتلبيد، والتصنيع الدقيق، وتطبيق القطب الكهربائي، والاستقطاب عالي الجهد. يضمن إتقان Yujie لكل خطوة اتساقًا لا مثيل له للمواد من دفعة إلى أخرى، مما يلغي تباين الأداء الذي يصيب المصممين الذين يعتمدون على موردي السلع. يتم قياس هذه الدقة من خلال قدرتهم على الحفاظ على تحكم صارم في تفاوت الأبعاد يبلغ ±0.02 مم. هذه الدقة ضرورية لضمان ترددات رنينية متسقة وتجميع ميكانيكي سلس في مكدسات محولات الطاقة المعقدة.

4.2. ضمان الجودة الذي يتجاوز الفحص النهائي

يتم التحقق من التزام Yujie بالجودة من خلال عملية التصنيع المعتمدة من ISO 9001:2015. هذا ليس فحصًا نهائيًا بسيطًا. تخضع كل حلقة كهرضغطية لبروتوكول اختبار صارم ومتعدد النقاط للتحقق من معايير أدائها الحرجة. يشمل هذا الاختبار الشامل:

• تحليل استجابة التردد لتأكيد الترددات الرنينية والمضادة للرنين.
• قياس المقاومة للتأكد من أنها تلبي مواصفات نقل الطاقة بكفاءة.
• التحقق من معامل الاقتران الكهروميكانيكي (K_p) لضمان كفاءة تحويل الطاقة.

يضمن نظام الاختبار الشامل هذا أن كل مكون يتم شحنه يلبي خصائص الأداء الدقيقة التي يتطلبها تصميم العميل.

4.3. شريكك في الأداء: التخصيص التعاوني (OEM/ODM)

لا تعمل Yujie كمورد كتالوج ولكن كشريك هندسي تعاوني. يعمل الفريق الهندسي الداخلي مباشرة مع العملاء لتطوير حل حلقة PZT المثالي لتطبيقهم الفريد. تتيح خدمة OEM/ODM هذه التخصيص الدقيق لـ:

• الأبعاد: قطر خارجي وقطر داخلي وسمك مخصص.
• تركيبات المواد: ضبط تكوين PZT لخصائص صلبة أو ناعمة محددة.
• الترددات الرنينية: تصنيع المكونات لاستهداف ترددات تشغيل محددة.
• أنماط الأقطاب الكهربائية: توفير تكوينات ومواد أقطاب كهربائية مخصصة (مثل الفضة والذهب والنيكل) لتلبية متطلبات الاتصال.

يتم دعم هذا النهج التعاوني من خلال أوقات استجابة سريعة للنماذج الأولية تتراوح من 7 إلى 14 يومًا وأوقات تسليم إنتاج موثوقة، مما يعالج المخاوف اللوجستية الرئيسية لكل من فرق البحث والتطوير والمشتريات.

4.4. أساس للابتكار: سلسلة حلقات السيراميك الكهرضغطية من Yujie

يعمل خط إنتاج Yujie القياسي كأساس مثبت للمشاريع المخصصة، حيث يعرض قدراتهم في التطبيقات الصناعية عالية الأداء.

مواصفات حلقة PZT من Yujie لمحولات الطاقة الصناعية عالية الأداء

النموذج	التطبيق الأساسي	الأبعاد (OD/ID x T مم)	التردد الرنيني (كيلو هرتز)	المقاومة (Ω)	الفائدة الرئيسية
HJ-38/15A	منظف بالموجات فوق الصوتية	Ø38/Ø15×5	42	≤15	طاقة متوازنة لحمامات التنظيف القياسية
HJ-50/20	منظف بالموجات فوق الصوتية	Ø50/Ø20×5	32	≤11	مقاومة منخفضة جدًا لنقل الطاقة القصوى
HJ-50/32K	اللحام بالموجات فوق الصوتية	Ø50/Ø20×6.5	32	مخصص	التعامل مع الطاقة العالية لمهام اللحام القوية
HJ-60/27K	اللحام بالموجات فوق الصوتية	Ø60/Ø30×10	27	مخصص	كثافة طاقة قصوى للتطبيقات الشاقة

5. اعتبارات متقدمة وأسئلة شائعة للمهندسين

بالنسبة للمهندسين الذين يدفعون حدود الأداء، هناك بعض الموضوعات المتقدمة الحاسمة لضمان الموثوقية وتعظيم الإخراج.

5.1. أهمية التحميل المسبق الميكانيكي

عند استخدام حلقات PZT في تكوين مكدس، فإن تطبيق التحميل المسبق الميكانيكي أمر ضروري. السيراميك الكهرضغطي قوي بشكل استثنائي في الضغط ولكنه هش وضعيف تحت الشد. يضمن مسمار التحميل المسبق بقاء كومة السيراميك بأكملها تحت الضغط طوال دورة الاهتزاز عالية السعة بأكملها، مما يمنع تطور إجهاد الشد والتسبب في حدوث تشققات أو فشل كارثي. عادة ما يكون التحميل المسبق الموصى به بين 10 و 20 ميجا باسكال للتطبيقات الديناميكية.

5.2. إدارة الحرارة: القاتل الصامت لأداء بيزو

تعد الحرارة، الناتجة عن الخسائر العازلة والميكانيكية الداخلية، خصمًا أساسيًا للأداء الكهرضغطي. إذا ارتفعت درجة حرارة عنصر PZT فوق "درجة حرارة كوري" المحددة، فسوف يخضع لانتقال طوري ويفقد خصائصه الكهرضغطية المستقطبة بشكل دائم. تساعد مساحة السطح الفائقة لهندسة الحلقة في التبريد السلبي، وبالنسبة للتطبيقات عالية الطاقة للغاية، يمكن استخدام الهواء القسري أو حمام زيت عازل نظيف للإدارة الحرارية النشطة.

5.3. قيادة حلقة PZT الخاصة بك: الاعتبارات الكهربائية

تلعب إلكترونيات القيادة دورًا مهمًا في عمر محول الطاقة. في حين أنه قد يكون من المغري استخدام موجة مربعة بسيطة، فإن التغيير السريع في الجهد يمكن أن يحفز موجات صدمة ميكانيكية في السيراميك، مما قد يؤدي إلى تلف، خاصة عند الفولتية العالية. يعد استخدام إشارة ذات أوقات صعود وهبوط محكومة نهجًا أكثر أمانًا. من الممكن أيضًا تطبيق جهد سلبي على عنصر PZT لزيادة نطاق إزاحته الكلي. ومع ذلك، يجب القيام بذلك ضمن حدود صارمة تحددها الشركة المصنعة، حيث يمكن أن يؤدي تجاوز قوة المجال القسري للمادة إلى إزالة الاستقطاب التدريجي أو الفوري.

6. الخاتمة: حلقة PZT الخاصة بك هي قرار هندسي، وليست شراء سلعة

يعد اختيار حلقة PZT بناءً فقط على ورقة بيانات عامة مخاطرة كبيرة وغير ضرورية. يولد الأداء الحقيقي والاتساق والموثوقية طويلة الأجل من خبرة عميقة في علم المواد وعمليات تصنيع دقيقة ومراقبة جودة صارمة ويمكن التحقق منها. يعتمد نجاح منتجك النهائي - سواء كان جهازًا طبيًا منقذًا للحياة، أو عامل لحام صناعي عالي الإنتاجية، أو مستشعرًا فائق الدقة - بشكل أساسي على جودة واتساق محركه الأساسي. يتطلب تحقيق ذلك أكثر من مورد؛ إنه يتطلب شريك تصنيع يفهم التفاعل المعقد للخصائص الكهروميكانيكية ويمكنه التعاون مع فريقك لهندسة الحل الأمثل.

لا تترك أداء منتجك للصدفة. كن شريكًا لخبير قضى أكثر من عقدين في إتقان علم وتصنيع السيراميك الكهرضغطي.

اتصل بفريق هندسة Yujie اليوم. دعنا نناقش التحديات الفريدة لتطبيقك ونكتشف كيف يمكن لـ حلول حلقة PZT المخصصة لدينا توفير الأداء والاتساق والموثوقية التي تحتاجها. اطلب عرض السعر المخصص أو حدد موعدًا للاستشارة الآن.
