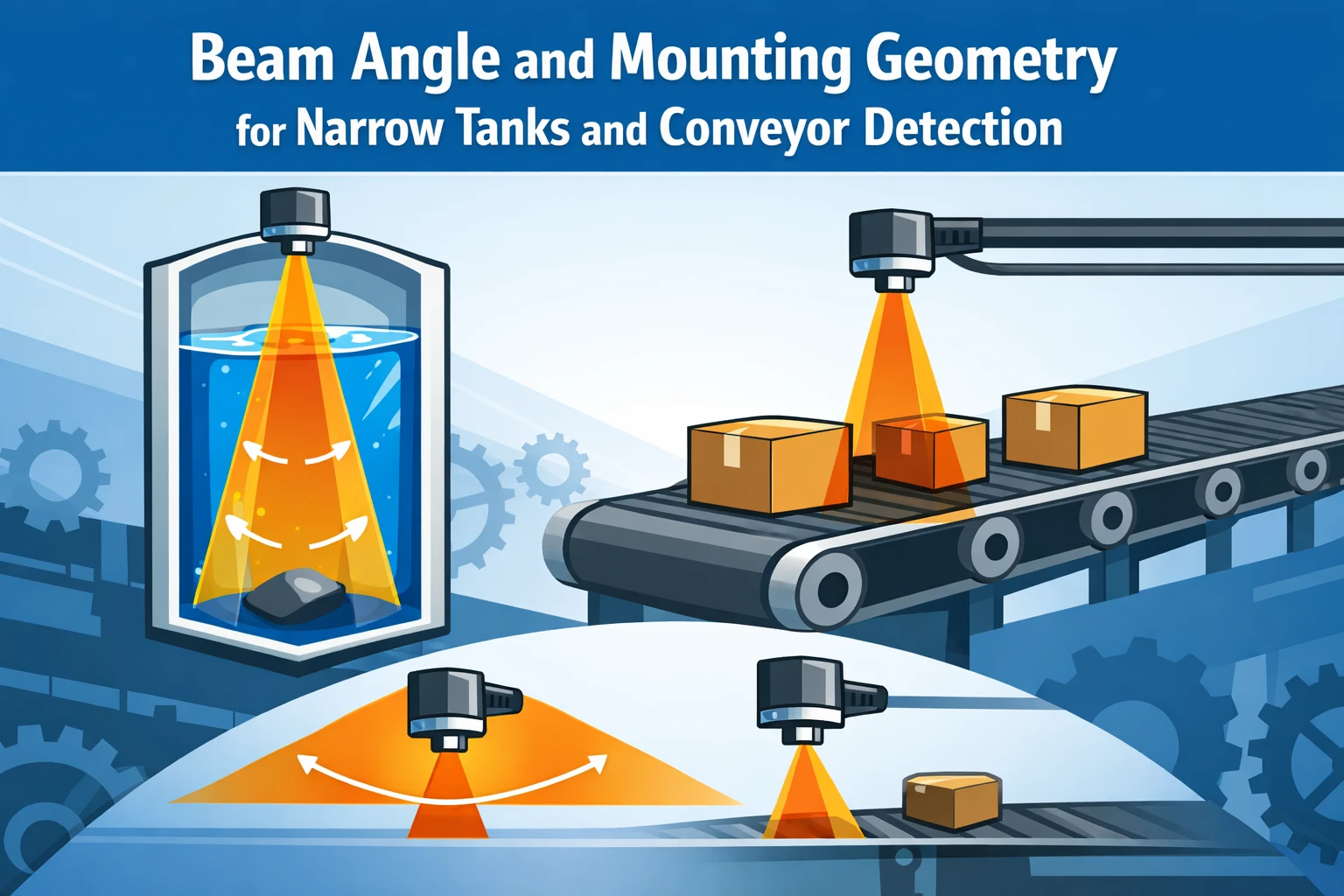

زاوية الشعاع وهندسة التركيب للخزانات الضيقة واكتشاف الناقلات

زاوية الشعاع وهندسة التركيب للخزانات الضيقة واكتشاف الناقلات

تفشل العديد من مشاريع أجهزة الاستشعار بالموجات فوق الصوتية حتى عندما يبدو النطاق صحيحًا على الورق. النموذج المحدد يمكن أن يصل إلى الهدف، ويتم توصيل PLC بشكل صحيح، ويبدو اختبار الطاولة نظيفًا، ومع ذلك فإن النظام المثبت لا يزال ينتج قراءات غير مستقرة أو تبديل خاطئ. في معظم هذه الحالات المشكلة الحقيقية هي الهندسة.

تحدد زاوية الشعاع، وخلوص الجدار، وعمق الفوهة، وصلابة الدعامة، وعرض الهدف ما إذا كان المسار الصوتي سيظل تحت السيطرة بعد التثبيت. وفي الخزان الضيق، يمكن للصدى أن يقطع الجدار الجانبي قبل أن يعود من السطح السائل. على الناقل، يظهر نفس الخطأ الهندسي عندما يصطدم الشعاع بسكة جانبية أو ممر مجاور أو قوس اهتزاز بدلاً من الهدف المقصود. تطبيق مختلف، نفس فشل التكامل.

تمت كتابة هذه المقالة كدليل تدريبي للهندسة الميدانية للفرق الهندسية التي تقوم بتقييم مركز منتجات الاستشعار، النواة حساس MU30، وقدرات الموردين الأوسع من خلال صفحة مورد محول الطاقة بالموجات فوق الصوتية. إنه لا يكرر المقارنة العامة بين M18 وM30، ولا يعيد تشغيل نظرية المنطقة العمياء من المبادئ الأولى. وتتمثل مهمتها في إظهار كيفية فحص زاوية الشعاع وهندسة التركيب قبل الموافقة على العينة.

سياق المشكلة

لا يزال من الممكن أن يفشل التثبيت "المطابق للنطاق" لأن الاستشعار بالموجات فوق الصوتية يعتمد على التحكم في مسار الصدى بأكمله، وليس فقط المسافة إلى الهدف المقصود. في الأوعية الضيقة وإطارات الماكينات المحصورة، لا يتفاعل المستشعر مع سطح واحد فقط. إنه يتفاعل مع الجدران، وشفاه الفوهة، والأغطية، والأنابيب العمودية، والقضبان، والواقيات، وحواف الأسطوانة، وكل جسم صلب قريب بدرجة كافية ليقع داخل بصمة الشعاع الفعالة.

الخزانات الضيقة تجعل هذه المشكلة مكلفة بشكل خاص لأن الشكل الهندسي يتغير مع مستوى التعبئة. بالقرب من الجزء العلوي من الخزان، يمكن أن تصبح الفوهة والجدار العلوي أقوى عاكس. بالقرب من الجزء السفلي، يمكن أن يؤدي تقارب المنطقة العمياء والجدار إلى انهيار الهامش القابل للاستخدام. والنتيجة هي قياس قد يبدو مقبولاً عند نقطة تشغيل واحدة ويصبح غير موثوق به فقط أثناء بدء التشغيل، أو التشغيل شبه الفارغ، أو مرحلة التعبئة النهائية.

يعد اكتشاف الناقل هو أوضح تشبيه: انعكاسات الجدار الجانبي داخل السفينة تصبح انعكاسات للسكك الجانبية على المسار، ولا يزال نفس المنطق الهندسي ينطبق.

لماذا يخلق النطاق وحده ثقة زائفة

غالبًا ما تشتري الفرق العينة الأولى التي تغطي نافذة المسافة. إذا كان التطبيق يحتاج إلى 600 مم إلى 1800 مم، يتم اختيار نموذج يصل إلى 2 م أو 4 م ويفترض أن المشكلة قد تم حلها. يتجاهل هذا الاختصار ثلاثة أسئلة حاسمة: ما حجم البصمة الصوتية الفعالة على مسافة العمل، ومدى قرب العواكس الصلبة القريبة من الفص الرئيسي، وما إذا كان يجب على المستشعر أن يعمل بالقرب من المنطقة العمياء الخاصة به أو المنطقة غير القابلة للاستخدام.

ولهذا السبب تظل هذه المقالة تعطي الأولوية للهندسة. إذا كنت بحاجة إلى المقارنة الخاصة بالناقل بين عوامل الشكل، فاستخدم دليل الناقل المخصص M18 مقابل M30. إذا كان اهتمامك الرئيسي هو الحد الأدنى من مسافة الكشف وسلوك الرنين، فاستخدمه المقالة الفنية للمنطقة العمياء. الهدف هنا هو مساعدتك في تحديد ما إذا كانت هندسة التثبيت نفسها قابلة للتطبيق قبل بدء ضبط المعلمات.

الأعراض النموذجية للفشل الناتج عن الهندسة

• مسافة ثابتة لكن خاطئة: يتم تثبيت المستشعر على الحائط أو حافة الفوهة أو السكة أو الدعامة الثابتة بدلاً من الهدف.
• التبديل المتقطع: يؤدي اختلال ميكانيكي طفيف أو اهتزاز إلى تحريك الشعاع بين الهدف المقصود وعاكس صلب قريب.
• الفشل بالقرب من المستوى العالي أو المنخفض فقط: تصبح هندسة الخزان أكثر إحكامًا من الناحية الصوتية مع اقتراب المستوى من حدود التثبيت.
• يعمل مع الأجسام الكبيرة، ويفشل مع الأهداف الضيقة: تكون بصمة الشعاع الفعال أوسع من الهدف أو تنسكب في البنية المحيطة.
• خلاف غير مفسر في العينة: يعمل أحد التثبيتين والآخر لا يعمل لأن هندسة التركيب، وليس الإلكترونيات، تتغير بين التجارب.

القيود الهندسية

قبل اختيار النموذج، قم بقفل المتغيرات الهندسية التي غالبًا ما تكسر تطبيقات الخزانات الضيقة والناقلات. وهذا يمنع الفرق من إرسال طلبات عروض الأسعار غير المكتملة ثم محاولة حل مشكلة التخطيط الميكانيكي من خلال تصفية البرامج.

1) يجب قراءة زاوية الشعاع مقابل قطر الخزان، وليس بشكل منفصل

زاوية الشعاع المطبوعة على ورقة البيانات ليست ذات معنى في حد ذاتها. ما يهم هو كيفية توسع هذا الشعاع على مسافة المواجهة الفعلية. في الخزان الأسطواني الضيق، حتى المخروط المعتدل يمكن أن يتقاطع مع الجدار قبل أن يصل الخط المركزي إلى سطح السائل، خاصة عندما يتم تركيب المستشعر على ارتفاع أعلى من الحد الأقصى لمستوى التعبئة أو داخل الفوهة. بمجرد دخول الجدار إلى البصمة الفعالة، لم يعد النظام يقوم بتقييم مسار صدى واحد نظيف.

ولهذا السبب غالبًا ما تهبط منشآت الخزانات متوسطة المدى بشكل طبيعي حول فئة مستشعر الخزان متوسطة المدى ممثلة بـ MU30. تغطي صفحة المنتج الحالية نطاق عمل واسعًا يتراوح من 200 إلى 6000 مم، مما يوفر المرونة للحاويات والصوامع، ولكن لا يزال يتعين فحص هذه المرونة وفقًا لقطر الخزان وارتفاع التركيب. النموذج ليس هو الخطأ. الهندسة غير المفحوصة هي.

2) يمكن أن تخلق هندسة الفوهة والأنبوب القائم صدى أقوى من سطح العملية

يمكن للفوهة العميقة أن تتصرف مثل نفق صوتي غير مقصود. بدلاً من إطلاقه في مساحة الرأس المفتوحة، يتفاعل الشعاع أولاً مع جدار الفوهة أو الشفة أو التماس الداخلي. ومن الناحية العملية، يمكن أن يؤدي ذلك إلى إنشاء صدى مستقر ظاهريًا يسهل على نظام التحكم الوثوق به ويصعب على فريق التشغيل تشخيصه. تظهر نفس المشكلة في الأنابيب العامة إذا كان القطر صغيرًا جدًا، أو كان الجزء الداخلي خشنًا، أو كان محور المستشعر غير متمركز.

لمراجعة الشراء والتركيب، قم بجمع قطر الفوهة وارتفاع الفوهة وعمق تجويف المستشعر وما إذا كان الجزء الداخلي للأنبوب أملسًا أم متدرجًا. إذا كانت هذه القيم مفقودة، فإن عرض الأسعار يكون غير مكتمل بغض النظر عن مدى تفصيل المواصفات الكهربائية.

3) يجب فحص المنطقة العمياء والحد الأدنى من المستوى القابل للقياس معًا

الخطأ الهندسي الثاني هو التعامل مع المنطقة العمياء كموضوع منفصل عن تخطيط التركيب. وهم نفس القرار. إذا كان التطبيق يتطلب قراءة موثوقة بالقرب من الجزء العلوي من حاوية ضحلة أو في وعاء به مساحة رأس صغيرة، فقد يقترب المستشعر من منطقته غير القابلة للاستخدام قبل اكتمال نافذة القياس. عند هذه النقطة، فإن النظام ليس فقط أقل دقة. وهي تعمل في منطقة لم يعد فيها الكشف الموثوق مضمونًا.

هذا هو المكان خيار MU18 مدمج تصبح ذات قيمة. يتناسب تصميمها قصير المدى ومظهر المنطقة العمياء الأصغر حجمًا مع مواقف التثبيت القريبة بشكل أفضل بكثير من الوحدة متوسطة المدى للأغراض العامة. إذا كان التطبيق يتطلب تصريحًا مشددًا للغاية، فالسؤال الصحيح ليس "هل يمكن ضبط MU30 للعمل؟" لكن "هل يجب إعادة تعيين الشكل الهندسي إلى MU18 من البداية؟"

4) عرض حارة الناقل والقضبان الجانبية يخلقان نفس التعارض الهندسي في الهواء الطلق

على الناقل، تظهر الأخطاء الهندسية بطرق أكثر وضوحًا. إذا تم تركيب المستشعر عاليًا جدًا فوق حارة ضيقة، فقد تؤدي البصمة الفعالة إلى قطع القضبان أو لوحات التوجيه أو المنتجات المجاورة. إذا كان الهدف ناعمًا أو غير منتظم أو أصغر من المتوقع، فقد يُرجع السكة صدى أنظف من الكرتون أو الدرج أو الجزء الذي تريد اكتشافه بالفعل. ولهذا السبب تعتبر تطبيقات الناقل نموذجًا عقليًا مفيدًا لعمل الخزان: كلتا الحالتين تتعلقان بإبعاد الهيكل المجاور عن أثر الحزمة المفيدة.

بالنسبة للممرات عالية السرعة أو الضيقة، قد يتحول اختيار النموذج نحو MU18 لأنه من الأسهل التصويب في ممر محدود. بالنسبة للمواجهة الأطول أو المناطق المستهدفة الأكبر، لا يزال MU30 يعمل بشكل جيد، ولكن فقط عندما يتم فحص عرض المسار ومسافة السكة وأبعاد الهدف كجزء من مراجعة التثبيت.

5) صلابة الدعامة مهمة بقدر أهمية محاذاة المستشعر

يمكن أن يصبح المستشعر ذو التصويب الجيد مستشعرًا ضعيفًا بعد بدء الاهتزاز. تقدم الأقواس الطويلة الكابولية والألواح الرفيعة على شكل حرف L والمواجهات غير المدعومة حركة ميكانيكية تغير مسار الصدى في كل دورة. في الخزان، تعمل هذه الحركة على تحويل الشعاع نحو الجدار أو حافة الفوهة. على الناقل، فإنه يهز الشعاع في السكة أو بعيدا عن نافذة الهدف الضيقة. غالبًا ما يتم إلقاء اللوم في التبديل الخاطئ الناتج على ضجيج الإشارة عندما يكون السبب الجذري هو الرنين الميكانيكي.

تعامل مع أجهزة التثبيت كجزء من نظام الاستشعار. إذا كانت الدعامة مرنة، فإن زاوية الشعاع على الورق لم تعد هي زاوية الشعاع المستخدمة. عادةً ما ينتج الدعم ذو النقطتين، والتركيب الأقصر، والتركيبات الصلبة على شكل جسر استقرارًا أفضل للمجال من ضبط المرشحات بعد التثبيت.

6) زاوية الشعاع الاسمية ليست هي نفس بصمة الكشف الفعال

هذا التمييز هو المكان الذي تخطئ فيه العديد من مشاريع التأهيل. يتم تحديد زاوية الحزمة الاسمية عادةً في ظل ظروف خاضعة للرقابة ولا تصف كل هدف حقيقي أو كل مادة أو كل مصدر تداخل قريب. تتغير بصمة الكشف الفعالة مع حجم الهدف، وانعكاس الهدف، وشكل السطح، ومسافة التركيب، والضوضاء البيئية. بمعنى آخر، قد تكون البصمة المهمة في مصنعك أو مزرعة الخزانات أوسع من البصمة التي تخيلتها من قيمة الكتالوج.

وبالتالي فإن القاعدة الهندسية هي الفحص المحافظ. إذا كانت الهندسة تبدو مقبولة بالكاد على الورق، فهي عادة غير مقبولة في الميدان. اترك هامشًا بين المنطقة المستهدفة المقصودة والعاكسات الصلبة القريبة. إذا لم يكن الهامش موجودًا، فاختر نموذجًا مختلفًا، أو قلل من المواجهة، أو أعد تصميم الدعامة قبل الموافقة على العينة.

مصفوفة الاختيار

استخدم المصفوفة التالية لتحويل القيود الهندسية إلى قرارات بشأن النموذج والتركيب قبل مقارنة العينات.

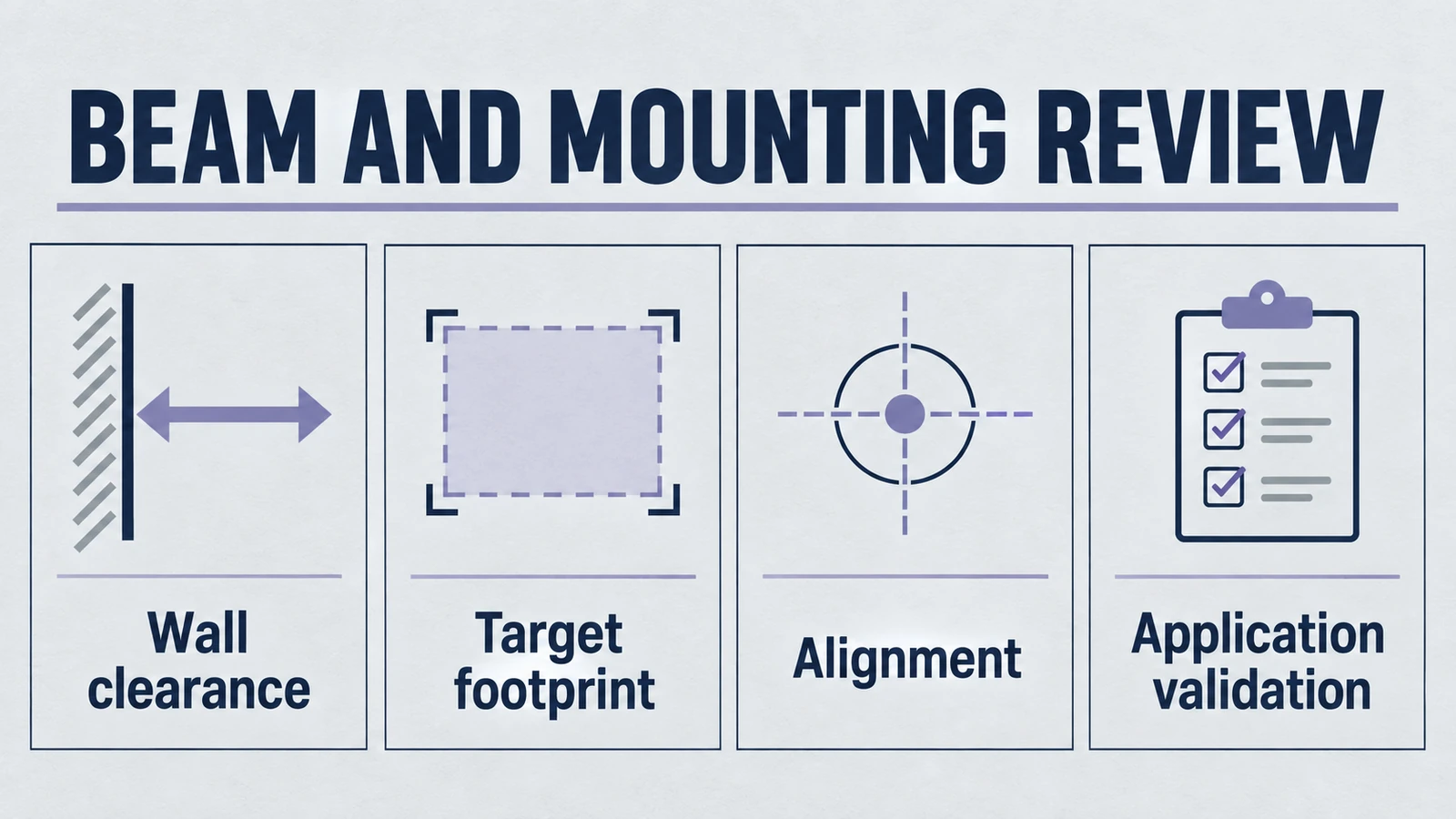

فحص هندسة الحقل قبل اعتماد العينة

1. خريطة العواكس الصلبة القريبة: يجب إدراج الجدران وحواف الفوهة والقضبان والحواجز والأقواس قبل بدء التثبيت.
2. حدد الحد الأدنى والحد الأقصى لمسافة العمل: لا يتم تأهيل العينة باستخدام نقطة متوسطة المدى واحدة فقط.
3. التحقق من أصغر هدف حقيقي: إذا تم إثبات البصمة فقط على لوحة مسطحة كبيرة، فإن التجربة غير مكتملة.
4. فحص صلابة التركيب: إذا كان من الممكن أن تتحرك الدعامة بشكل واضح، فإن نتيجة الاختبار ليست مستقرة بدرجة كافية للموافقة عليها.
5. التحقق من صحة الحالات خارج المركز: الأهداف الحقيقية وأسطح التعبئة لا تتمركز دائمًا بشكل مثالي.
6. تسجيل الأشكال الهندسية بالصور والأبعاد: وإلا فلا يمكن مقارنة حالات الفشل اللاحقة مع تخطيط التأهيل الأصلي.

رسم الخرائط النموذجية

يجب أن يتبع القرار النموذجي عنق الزجاجة الهندسي، وليس التفضيل الشخصي لحجم مسكن واحد. بالنسبة لهذا الموضوع، التوصية الأساسية هي حساس MU30 لأنه يغطي المجموعة الأوسع من الخزانات متوسطة المدى وحالات التثبيت العامة بينما يظل وضعها أسهل من أجهزة الخزانات طويلة المدى.

MU30: الاختيار الأساسي لنشر الخزانات التي تعتمد على الهندسة العامة

يجب أن يكون MU30 هو النموذج الأول الذي يتم فحصه عندما يقع التطبيق بين الدقة قريبة المدى وقياس الصومعة طويل المدى. إن نافذة المنتج الحالية التي تتراوح من 200 إلى 6000 ملم تجعلها مناسبة للعديد من الحاويات والصناديق والخزانات متوسطة الارتفاع حيث يكون للتركيب قيود هندسية حقيقية ولكنه لا يتطلب منصة مخصصة طويلة المدى. وهو أيضًا نموذج مرجعي معقول عندما يريد المشتري عرض أسعار أساسيًا واحدًا قبل أن يقرر ما إذا كان سيتحرك في نطاق أقصر أو أطول.

MU18: يُستخدم عندما تتفوق الهندسة الضيقة على النطاق الواسع

انتقل إلى خيار MU18 المدمج عندما تكون مشكلة التحكم قريبة من التركيب، أو طلب منطقة عمياء قصيرة، أو هندسة ناقلة ضيقة. MU18 ليس مجرد نسخة أصغر من MU30. وفي النشر العملي، فإنه يحل فئة هندسية مختلفة: الممرات المدمجة، والصناديق الضحلة، والمنشآت حيث يجب أن يعمل المستشعر بالقرب من الهدف دون ترك مساحة كبيرة جدًا لمنطقة غير قابلة للاستخدام.

SR55: التحرك للأعلى عند زيادة ارتفاع الخزان وهامش الرفض

الانتقال من MU30 إلى 55 ريال سعودي عندما يكون الخزان أطول، تزداد مسافة التثبيت، أو تصبح مشكلة رفض الجدار الجانبي أكثر خطورة مما يمكن للتخطيط متوسط المدى للأغراض العامة التعامل معه بشكل مريح. تجمع صفحة SR55 الحالية بين حماية IP68 مع نطاق يتراوح من 280 إلى 4000 ملم ومحول طاقة فئة 75 كيلو هرتز، مما يجعلها مناسبة عندما تبدأ الهندسة في التشابه مع تطبيق مستوى أكثر تخصيصًا. لدعم السياق، استخدم الدليل الهندسي SR55.

UltraNova2: يُستخدم عندما يكون التثبيت المضغوط المحمي هو القيد الرئيسي

اختر ألترا نوفا 2 عندما يحتاج المشروع إلى تركيب أكثر إحكاما أو حماية أو موجه نحو السطح بدلا من الجسم الأسطواني الكلاسيكي. وهو مفيد بشكل خاص عندما لا تزال بحاجة إلى قدرة متوسطة المدى ولكنك ترغب في تقليل التأثير الميكانيكي لجسم المستشعر الملولب البارز في المعدات المحصورة أو الإطارات الخارجية المحمية.

قائمة مراجعة طلب عرض الأسعار

إذا كنت تريد من الموردين أن يقتبسوا الشكل الهندسي الصحيح، فيجب أن يصف طلب عرض الأسعار الشكل الهندسي مباشرةً. لا ترسل فقط النطاق المستهدف ونوع الإخراج. إرسال مظروف التثبيت.

• المدى: الحد الأدنى، العادي، والحد الأقصى لمسافة العمل.
• البيئة: الغبار والرطوبة والرذاذ وتغير درجات الحرارة وأجواء العملية.
• واجهة الإخراج: التبديل، التناظري، أو الرقمي.
• القوة: نافذة العرض وتوقع الموصل.
• الكمية + المهلة الزمنية: كمية العينة والكمية التجريبية وتوقيت التسليم المتوقع.
• قطر الخزان: العرض الداخلي عند منطقة الاستشعار.
• قطر/ارتفاع الفوهة: يشمل عمق التجويف وحالة الأنبوب في حالة استخدام الأنبوب العام.
• الحد الأدنى للقياس: أقرب نقطة مطلوبة، وليس النطاق الاسمي الكامل فقط.
• عرض الناقل: عرض المسار وتباعد السكة وارتفاع المستشعر فوق الحزام.
• الحجم / التباعد المستهدف: أصغر جسم حقيقي، وليس الهدف المختبري المثالي.
• اتجاه التركيب: من أعلى إلى أسفل، أو ذو مظهر جانبي، أو غائر، أو مثبت على قوس.

بالنسبة للاتصالات التجارية، اجعل طلب عرض الأسعار بسيطًا بما يكفي للنسخ واللصق ولكنه مفصل بما يكفي لفحص المخاطر الهندسية. إرسالها من خلال صفحة الاتصال عندما تحتاج إلى مراجعة هندسية مباشرة.

Application:
Required range:
Environment:
Output interface:
Power:
Quantity:
Lead-time:
Tank diameter or conveyor width:
Nozzle diameter / height or bracket stand-off:
Minimum measurable level or smallest target size:
Mounting orientation:
Photos / sketches available: Yes / No

لا يطلب طلب عرض الأسعار الجيد من المورد تخمين ما يهم. إنه يدفع بالهندسة إلى الجولة الأولى من المناقشة، وهو المكان الذي تنتمي إليه بالضبط.

الأسئلة الشائعة

لماذا يفشل جهاز الاستشعار بالموجات فوق الصوتية في خزان ضيق حتى عندما يكون النطاق صحيحًا؟

لأن النطاق يصف فقط مدى قدرة المستشعر على الكشف، وليس ما إذا كان الشعاع يظل معزولًا عن الجدار أو الفوهة أو الغطاء عبر نافذة القياس الكاملة. في الخزانات الضيقة، غالبًا ما يصبح الجدار جزءًا من مسار الصدى.

متى يكون MU18 أفضل من MU30؟

يكون MU18 أفضل عندما يكون القيد الأساسي هو التركيب القريب، أو طلب المنطقة العمياء الأقصر، أو هندسة الناقل الضيقة. إذا كان يجب أن يعمل النظام في ممر مدمج، فقد يكون عامل الشكل الأصغر أكثر أهمية من المساحة الإضافية للنطاق.

متى يجب على المشتري أن ينتقل من MU30 إلى SR55؟

انتقل إلى SR55 عندما تدفع مسافة التثبيت أو ارتفاع الخزان أو هامش رفض الجدار المطلوب التطبيق إلى ما هو أبعد من الغلاف الهندسي المريح لتخطيط MU30 للأغراض العامة. وينطبق هذا بشكل خاص على العمل متوسط ​​المدى مع هندسة دبابة أكثر تخصيصًا.

ما مقدار مساحة الجدار المطلوبة؟

لا يوجد رقم عالمي واحد لأن الخلوص يعتمد على مسافة المواجهة، وخصائص الهدف، وهندسة التثبيت الحقيقية. القاعدة الآمنة هي تقييم الخلوص عند أسوأ نقطة عمل، وليس فقط عند النطاق المتوسط، وترك الهامش بدلاً من تأهيل تخطيط بالكاد يكون مقبولاً على الورق.

هل يمكن أن تسبب القضبان الجانبية للناقل اكتشافًا خاطئًا؟

نعم. القضبان عبارة عن عاكسات صلبة وقابلة للتكرار. إذا وصلت إليهم البصمة الفعالة، فيمكنهم إنتاج صدى أكثر استقرارًا من المنتج المقصود، خاصة عندما يكون الهدف ضيقًا أو ناعمًا أو في موضع غير متسق.

ما الذي يجب التحقق من صحته أثناء اختبار العينة؟

التحقق من الحد الأدنى والحد الأقصى لمسافة العمل، وأصغر هدف حقيقي، والظروف خارج المركز، وصلابة التركيب، والعاكسات الهيكلية القريبة. لا تعتبر العينة مؤهلة حتى يتم اختبار غلاف التثبيت الحقيقي، وليس مجرد نقطة مثالية واحدة.

هل يمكن للتصفية حل التصميم الهندسي السيئ؟

يمكن أن يؤدي الترشيح إلى تقليل الأعراض، لكنه لا يمكنه إزالة خطأ مسار الصدى الهيكلي. إذا دخل الجدار أو السكة أو الفوهة بشكل متكرر في البصمة المفيدة، فعادةً ما يكون التصحيح الميكانيكي أكثر فعالية من ضبط المعلمة.

بالنسبة للفرق التي ترغب في إجراء مراجعة ثانية قبل طلب عرض الأسعار، يكون أقوى سير عمل بسيطًا: البدء من مركز منتجات الاستشعار، قارن الشكل الهندسي المحيط MU30, MU18, 55 ريال سعودي، و ألترا نوفا 2، ثم أرسل الحزمة الهندسية من خلال الاتصال بالأبعاد والصور وقيود التثبيت الفعلية.
