لوحات كهرضغطية: الدليل النهائي لتشغيل الأجهزة بالموجات فوق الصوتية

مقدمة: المحرك غير المرئي لتقنية الموجات فوق الصوتية

من أول لمحة بالأبيض والأسود لجنين لم يولد بعد إلى رسم الخرائط الصامتة لقاع المحيط في أعماق البحار، أصبحت تقنية الموجات فوق الصوتية قوة غير مرئية ولكنها لا غنى عنها في العالم الحديث. فهي تضمن السلامة الهيكلية للطائرات، وتنظف الأدوات الجراحية الدقيقة بدقة مجهرية، وتمكن السفن البحرية من الإبحار في أحلك الأعماق. في قلب كل من هذه الأعاجيب التكنولوجية يكمن مكون واحد متواضع: اللوحة الكهرضغطية. هذا العنصر الخزفي الصغير هو المحرك الذي يقود النظام بأكمله، ويمتلك القدرة الرائعة على تحويل الإشارات الكهربائية إلى اهتزازات ميكانيكية قوية، وبنفس القدر من الأهمية، تحويل الاهتزازات الميكانيكية العائدة مرة أخرى إلى بيانات كهربائية.

يرتبط الأداء والدقة والموثوقية لأي جهاز بالموجات فوق الصوتية - سواء كان ماسحًا ضوئيًا طبيًا منقذًا للحياة، أو منظفًا صناعيًا عالي الطاقة، أو مصفوفة سونار مهمة للمهام - ارتباطًا مباشرًا ولا انفصام له بجودة ومواصفات اللوحة الكهرضغطية الأساسية الخاصة به. يمكن للمكون الجاهز أن يوفر الوظائف، ولكن اللوحة المصممة بدقة فقط هي التي يمكنها فتح الإمكانات الحقيقية للجهاز. تعمل هذه المقالة كدليل نهائي للمهندسين ومصممي المنتجات والمبتكرين الذين يسعون إلى تسخير القوة الكاملة لتقنية الموجات فوق الصوتية. سوف تستكشف العلوم الأساسية وراء اللوحات الكهرضغطية، وتفصل دورها الحاسم في أربعة مجالات تطبيق رئيسية، وتوفر خريطة طريق مفصلة لتخصيص هذه المكونات لتحقيق الأداء الأمثل في أي تطبيق. من خلال فهم العلاقة المعقدة بين علم المواد والتصميم الهندسي ومتطلبات التطبيق، يمكنك اتخاذ قرارات مستنيرة ترفع تقنيتك من وظيفية إلى استثنائية.

القسم 1: المبدأ الأساسي: كيف تحول اللوحات الكهرضغطية الضغط إلى طاقة

تم بناء مجال الموجات فوق الصوتية بأكمله على خاصية فريدة لبعض المواد البلورية المعروفة باسم التأثير الكهرضغطي. هذه الظاهرة ليست عملية أحادية الاتجاه ولكنها تحويل ثنائي الاتجاه للطاقة يسمح للوحة كهرضغطية واحدة بالعمل كمرسل ومستقبل للطاقة الميكانيكية.

1.1 التأثير الكهرضغطي: طريق ذو اتجاهين

يُترجم مصطلح "الكهرباء الضغطية" حرفيًا إلى "الكهرباء الناتجة عن الضغط". تم اكتشاف هذا التأثير لأول مرة في عام 1880 من قبل الفيزيائيين الفرنسيين جاك وبيير كوري، اللذين وجدا أن تطبيق ضغط ميكانيكي على بلورات معينة، مثل الكوارتز، يولد شحنة كهربائية على أسطحها. كشف هذا الاكتشاف التأسيسي عن رابط أساسي بين الخصائص الميكانيكية والكهربائية للمادة.

التأثير الكهرضغطي المباشر (وضع المستشعر)

التأثير الكهرضغطي المباشر هو توليد شحنة كهربائية استجابة للضغط الميكانيكي المطبق. عندما يتم ضغط لوحة كهرضغطية أو ضغطها أو تعريضها لموجة ضغط (مثل صدى الصوت)، يتشوه هيكلها البلوري الداخلي. يزيح هذا التشوه مراكز الشحنة الموجبة والسالبة داخل الشبكة البلورية للمادة، مما يخلق ثنائي قطب كهربائي. ينتج عن التأثير الجماعي لهذه ثنائيات الأقطاب المجهرية استقطاب كهربائي صافٍ، مما ينتج جهدًا قابلاً للقياس عبر الأقطاب الكهربائية على سطح اللوحة. يتناسب حجم هذا الجهد بشكل مباشر مع القوة أو الضغط المطبق. هذا المبدأ هو الأساس لجميع المستشعرات الكهرضغطية، بما في ذلك الميكروفونات ومستشعرات الضغط ومقاييس التسارع ووظيفة الاستقبال لـ محولات الموجات فوق الصوتية.

التأثير الكهرضغطي العكسي (وضع المشغل)

على العكس من ذلك، عندما يتم تطبيق مجال كهربائي خارجي عبر لوحة كهرضغطية، تتشوه المادة ماديًا - إما تتوسع أو تتقلص. يُعرف هذا بالتأثير الكهرضغطي العكسي. يؤدي محاذاة ثنائيات الأقطاب الداخلية للمادة مع المجال الكهربائي المطبق إلى تغيير في الأبعاد الكلية للوحة. إذا تم تطبيق جهد تيار متردد (AC)، تضطر اللوحة إلى التوسع والتقلص بسرعة بنفس تردد الإشارة الكهربائية. يدفع هذا الاهتزاز عالي التردد ضد الوسط المحيط (الهواء أو الماء أو الأنسجة)، مما يولد موجات ضغط عالية التردد نعرفها باسم الموجات فوق الصوتية. وضع المشغل هذا هو المحرك وراء أجهزة الإرسال بالموجات فوق الصوتية والمحركات والأجهزة الطبية العلاجية.

1.2 جوهر الأمر: المواد الكهرضغطية

بينما يوجد التأثير الكهرضغطي في البلورات الطبيعية مثل الكوارتز، تعتمد تطبيقات الموجات فوق الصوتية الحديثة بشكل كبير على المواد الهندسية التي توفر أداءً وقابلية للتصنيع فائقين. يمكن تصنيف هذه المواد على نطاق واسع إلى سيراميك وبلورات مفردة وبوليمرات.

المادة الأكثر هيمنة في الصناعة هي نوع من السيراميك الكهرضغطي المعروف باسم تيتانات زركونات الرصاص، أو PZT. PZT هو سيراميك متعدد البلورات، مما يعني أنه يتكون من كتلة من البلورات الفردية الصغيرة. إنه مفضل للغاية لخصائصه الكهرضغطية القوية، وخموله الكيميائي، ومقاومته لدرجات الحرارة العالية، والسهولة النسبية التي يمكن بها تصنيعه في مجموعة واسعة من الأشكال والأحجام، مثل اللوحات الكهرضغطية، والأقراص الكهرضغطية، والحلقات الكهرضغطية، والأنابيب الكهرضغطية. علاوة على ذلك، يمكن تخصيص خصائص PZT بدقة عن طريق تعديل نسبة تيتانات الزركونات إلى تيتانات الرصاص وعن طريق إضافة مواد كيميائية أخرى، مما يسمح بتركيبات محسنة لتطبيقات محددة.

إلى جانب PZT، تشمل فئات المواد المهمة الأخرى:

• البلورات المفردة: يتم زراعة مواد مثل PMN-PT (تيتانات الرصاص نيوبات المغنيسيوم الرصاص) كشبكة بلورية مفردة ومستمرة. إنها توفر معاملات اقتران كهروميكانيكية عالية بشكل استثنائي (k > 90%) وثوابت كهرضغطية، مما يؤدي إلى حساسية وعرض نطاق ترددي فائقين. غالبًا ما يتم حجز هذه المواد المتميزة لمصفوفات التصوير الطبي المتطورة حيث يكون الأداء النهائي مطلوبًا.
• البوليمرات: مواد مثل فلوريد البولي فينيل (PVDF) مرنة وخفيفة الوزن ولها مقاومة صوتية منخفضة تتطابق جيدًا مع الماء والأنسجة البشرية. في حين أن تأثيرها الكهرضغطي أضعف بشكل عام من تأثير السيراميك، إلا أنها تمتلك حساسية جهد عالية جدًا (ثابت الجهد الكهرضغطي g₃₃)، مما يجعلها ممتازة لأنواع معينة من المستشعرات والهيدروفونات والمحولات المرنة.
• سيراميك خالٍ من الرصاص: استجابة للوائح البيئية العالمية مثل RoHS، التي تقيد استخدام الرصاص، تم إجراء أبحاث مهمة لتطوير بدائل خالية من الرصاص. تظهر المواد القائمة على تيتانات صوديوم البزموت (BNT) ونيوبات صوديوم البوتاسيوم (KNN) كبدائل قابلة للتطبيق وصديقة للبيئة لـ PZT في العديد من التطبيقات، لا سيما في محولات الطاقة بالموجات فوق الصوتية.

1.3 من المسحوق إلى اللوحة المستقطبة: عملية التصنيع

إن إنشاء لوحة كهرضغطية PZT عالية الأداء هو عملية متعددة المراحل تحول أكاسيد المعادن الخام إلى مكون كهروميكانيكي مصمم بدقة. تبدأ العملية بخلط مساحيق دقيقة من أكاسيد الرصاص والزركونيوم والتيتانيوم بنسب محددة. ثم يتم تسخين هذا الخليط، أو تكليسه، لتشكيل مسحوق PZT موحد.

ثم يتم ضغط هذا المسحوق في الشكل المطلوب (على سبيل المثال، لوحة) ويخضع لعملية حرق بدرجة حرارة عالية تسمى التلبيد. أثناء التلبيد، تندمج جزيئات PZT الفردية معًا، وتشكل بنية سيراميكية متعددة البلورات كثيفة وصلبة ومستقرة كيميائيًا. بعد التلبيد، يتم تشكيل اللوحة الخزفية بدقة لأبعادها النهائية ويتم تطبيق الأقطاب الكهربائية، المصنوعة عادةً من الفضة أو النيكل، على أسطحها.

في هذه المرحلة، ومع ذلك، لا تظهر اللوحة الخزفية أي تأثير كهرضغطي صافٍ. يتم توجيه المجالات البلورية المجهرية داخل المادة بشكل عشوائي، وتلغي تأثيراتها الكهرضغطية الفردية بعضها البعض. الخطوة النهائية والحاسمة هي الاستقطاب. يتم تسخين اللوحة إلى درجة حرارة أقل بقليل من نقطة كوري (درجة الحرارة التي تفقد عندها خصائصها الكهروحرارية) ويتم تطبيق مجال كهربائي قوي للتيار المباشر (DC) عبر الأقطاب الكهربائية. يجبر هذا المجال المكثف المجالات الموجهة عشوائيًا على محاذاة نفسها قدر الإمكان مع المجال. عندما يتم تبريد اللوحة مع استمرار تطبيق المجال، تصبح هذه المحاذاة مقفلة، مما يخلق استقطابًا متبقيًا دائمًا. إن عزم ثنائي القطب الداخلي الدائم والمصمم هندسيًا هو الذي يمنح اللوحة خصائصها الكهرضغطية القوية والمتوقعة. تعد جودة عملية الاستقطاب محددًا مباشرًا وحاسمًا للأداء النهائي للوحة. سيكون للوحة المستقطبة بشكل سيئ تأثير كهرضغطي ضعيف، مما يؤدي إلى إشارة موجات فوق الصوتية ضعيفة، وحساسية رديئة، وفي النهاية، جهاز ضعيف الأداء. يؤكد هذا على أهمية الشراكة مع شركة مصنعة تمتلك خبرة عميقة في معالجة المواد ومراقبة الجودة.

القسم 2: عالم من التطبيقات: اللوحات الكهرضغطية في العمل

تسمح الطبيعة المزدوجة للتأثير الكهرضغطي لهذه اللوحات بأن تكون المحول الأساسي في مجموعة واسعة من الأجهزة بالموجات فوق الصوتية. ومع ذلك، تملي المتطلبات المحددة لكل تطبيق مجموعة فريدة من الخصائص المثالية للوحة الكهرضغطية. قد يكون المكون المحسن لمهمة واحدة غير مناسب تمامًا لمهمة أخرى، مما يسلط الضوء على مقايضة أساسية بين الحساسية والتعامل مع الطاقة التي تحكم اختيار المواد.

2.1 التصوير الطبي والعلاج: السعي وراء الدقة والوضوح

في المجال الطبي، تعد اللوحات الكهرضغطية قلب محولات الموجات فوق الصوتية المستخدمة للتصوير التشخيصي ومراقبة تدفق الدم والإجراءات العلاجية المتقدمة.

• التطبيق والآلية: في مسبار الموجات فوق الصوتية المحمول النموذجي، تصدر مصفوفة من اللوحات الكهرضغطية الصغيرة نبضات موجات فوق صوتية قصيرة وعالية التردد في الجسم (تأثير عكسي). تنتقل هذه النبضات عبر الأنسجة وتنعكس عن حدود الأعضاء وخلايا الدم والهياكل الداخلية الأخرى. ثم تكتشف نفس اللوحات الكهرضغطية الأصداء العائدة الخافتة، وتحول ضغطها الميكانيكي مرة أخرى إلى إشارات كهربائية (تأثير مباشر). يعالج الكمبيوتر توقيت وشدة هذه الملايين من الأصداء لبناء صورة مفصلة في الوقت الفعلي لداخل الجسم. في التطبيقات العلاجية مثل الموجات فوق الصوتية المركزة عالية الكثافة (HIFU)، تركز لوحات كهرضغطية أكبر ذات شكل خاص حزم موجات فوق صوتية قوية على نقطة واحدة لاستئصال الأورام أو تدمير حصوات الكلى دون جراحة جائرة.

• المتطلبات الرئيسية:
  • حساسية عالية: القدرة على اكتشاف أصداء ضعيفة للغاية أمر بالغ الأهمية لوضوح الصورة ودقتها. يجب التقاط الإشارات الخافتة من الأنسجة العميقة بدقة لإنشاء صورة مفصلة. يتطلب هذا مواد ذات ثابت شحنة كهرضغطية عالي (d₃₃)، والذي يحدد كمية الشحنة المتولدة لكل وحدة قوة، و عامل اقتران كهروميكانيكي عالي (k)، والذي يقيس كفاءة تحويل الطاقة. تم تصميم المواد المعروفة باسم PZT "الناعمة" (مثل PZT-5A و PZT-5H) خصيصًا لهذا الأداء عالي الحساسية.
  • عرض نطاق ترددي واسع: لتحقيق دقة محورية جيدة (القدرة على التمييز بين كائنين قريبين من بعضهما البعض على طول مسار الحزمة)، يجب أن يصدر المحول نبضة قصيرة جدًا. يتطلب هذا عرض نطاق ترددي واسع التردد. في حين أن السيراميك أحادي اللوحة له عرض نطاق ترددي ضيق، غالبًا ما يتم تحقيق ذلك باستخدام مركبات كهرضغطية. تجمع هذه المواد بين أعمدة PZT وحشو بوليمر، مما يخفف من رنين السيراميك ويوسع عرض النطاق الترددي.
  • مطابقة المعاوقة الصوتية: التحدي الكبير في الموجات فوق الصوتية الطبية هو نقل طاقة الصوت من اللوحة الخزفية عالية المعاوقة إلى الأنسجة البشرية منخفضة المعاوقة. يتسبب عدم التطابق الكبير في انعكاس معظم الطاقة عن الجلد. تتمتع المركبات الكهرضغطية، بمصفوفة البوليمر الخاصة بها، بمقاومة صوتية أقل من السيراميك النقي، مما يوفر تطابقًا أفضل مع الأنسجة ويحسن نقل الطاقة.
  • تردد عالي: لتصوير الهياكل السطحية مثل العين أو الجلد، هناك حاجة إلى دقة عالية جدًا. يتم تحقيق ذلك باستخدام الموجات فوق الصوتية عالية التردد (غالبًا > 20 ميجاهرتز)، والتي تتطلب تصنيع لوحات كهرضغطية رقيقة وحساسة للغاية، حيث يتناسب التردد عكسياً مع السماكة.

2.2 التنظيف الصناعي بالموجات فوق الصوتية: إطلاق العنان للتكهف عالي الطاقة

في تناقض صارخ مع الحساسية الدقيقة المطلوبة للتصوير الطبي، يتطلب التنظيف الصناعي بالموجات فوق الصوتية طاقة خام ومستدامة لإزالة الملوثات من الأسطح في إعدادات التصنيع والفضاء والرعاية الصحية.

• التطبيق والآلية: يتم لصق لوحات كهرضغطية عالية الطاقة، تسمى غالبًا محولات الطاقة، بأسفل أو جوانب خزان تنظيف من الفولاذ المقاوم للصدأ. مدفوعة بمولد قوي، تهتز هذه اللوحات بسعة شديدة بترددات تتراوح عادةً بين 25 و 70 كيلو هرتز. ينتقل هذا الاهتزاز الشديد إلى سائل التنظيف (الماء أو المذيب)، مما يتسبب في التكوين السريع وانهيار الملايين من فقاعات الفراغ المجهرية - وهي ظاهرة تسمى التكهف. يطلق انفجار كل فقاعة كمية هائلة من الطاقة الموضعية، مما يخلق عملية فرك قوية تزيل الأوساخ والشحوم والملوثات الأخرى حتى من الأسطح الأكثر تعقيدًا والتي يصعب الوصول إليها.

• المتطلبات الرئيسية:
  • التعامل مع الطاقة العالية والكفاءة: يجب أن تعمل اللوحة الكهرضغطية بشكل مستمر تحت محرك كهربائي عالي دون تدهور أو فشل. يتطلب هذا مواد PZT "صلبة" (مثل PZT-4، PZT-8)، والتي تمت صياغتها خصيصًا للتعامل مع الضغط الميكانيكي العالي والمجالات الكهربائية. المعلمة الحاسمة لهذا هي عامل الجودة الميكانيكية العالي (Qₘ). Qₘ هو عكس الخسارة الميكانيكية؛ تشير القيمة العالية إلى فقدان القليل جدًا من الطاقة كحرارة بسبب الاحتكاك الداخلي أثناء الاهتزاز. هذا يضمن تحويل أقصى قدر من الطاقة الكهربائية إلى طاقة صوتية مفيدة.
  • فقدان عازل منخفض: في ظل ظروف محرك التيار المتردد العالي، يمكن للمواد تبديد طاقة كبيرة كحرارة. يعد ظل فقدان العزل الكهربائي المنخفض (tan δ) ضروريًا لتقليل هذا التسخين الذاتي، ومنع تدهور الأداء والفشل المحتمل.
  • الاستقرار الحراري: يولد التشغيل المستمر عالي الطاقة حرارة كبيرة. يجب أن يكون للمادة الكهرضغطية درجة حرارة كوري عالية (Tc)، وهي درجة الحرارة التي تفقد عندها بشكل دائم خصائصها الكهرضغطية المستقطبة. يتم اختيار مواد مثل APC 840 أو APC 841 لنقاط كوري العالية لتجنب إزالة الاستقطاب الحراري أثناء التشغيل.
  • المتانة وطول العمر: يجب أن تتحمل اللوحات والروابط اللاصقة التي تربطها بالخزان اهتزازات ميكانيكية ثابتة وعالية السعة لآلاف ساعات التشغيل. المواد اللاصقة الهندسية الحديثة وتصميمات المحولات القوية ضرورية للموثوقية على المدى الطويل.

2.3 السونار والصوتيات المائية: التنقل ورسم الخرائط في الأعماق

تستخدم أنظمة السونار (الملاحة الصوتية وتحديد المدى) لوحات كهرضغطية لإرسال واستقبال الموجات الصوتية عبر الماء لمجموعة واسعة من التطبيقات، من الكشف عن الغواصات العسكرية ورسم خرائط قاع البحر إلى العثور على الأسماك التجارية والتحكم في المركبات المستقلة تحت الماء (AUVs).

• التطبيق والآلية: يصدر محول السونار، أو مصفوفة منها، نبضة صوتية قوية، تسمى غالبًا "ping"، في الماء (تأثير عكسي). تنتقل هذه الموجة الصوتية للخارج حتى تصطدم بجسم (مثل غواصة أو مدرسة أسماك أو قاع البحر)، وعند هذه النقطة تنعكس. ثم "يستمع" نفس المحول أو هيدروفون منفصل للصدى العائد (تأثير مباشر). من خلال قياس الوقت الذي يستغرقه الصدى للعودة، يمكن للنظام حساب المسافة إلى الجسم. باستخدام مصفوفات من المحولات، يمكن لأنظمة السونار أيضًا تحديد حجم الجسم وشكله وسرعته واتجاهه، مما يخلق "صورة" صوتية مفصلة للبيئة تحت الماء.

• المتطلبات الرئيسية:
  • خرج طاقة صوتية عالي: لاكتشاف الأشياء في نطاقات طويلة، يجب أن يكون "ping" الأولي قويًا للغاية للتغلب على التوهين أثناء انتقاله عبر الماء. يتطلب هذا محولات كبيرة وقوية، غالبًا ما يتم بناؤها من مكدسات من اللوحات الكهرضغطية، المصنوعة من مواد PZT "الصلبة" عالية الطاقة (غالبًا ما يشار إليها باسم أنواع البحرية I أو II أو III) قادرة على التعامل مع إشارات محرك كهربائية هائلة.
  • حساسية استقبال عالية: يمكن أن يكون الصدى العائد ضعيفًا بشكل لا يصدق، خاصة من الأشياء البعيدة أو الصغيرة. لذلك يجب أن يكون عنصر الاستقبال حساسًا للغاية لتغيرات الضغط الخافتة. يتطلب هذا مادة ذات ثابت جهد كهرضغطي عالي (g₃₃)، والذي يقيس قوة المجال الكهربائي الناتج لكل وحدة من الضغط الميكانيكي المطبق. يضمن g₃₃ العالي أن حتى الصدى الضعيف ينتج إشارة جهد قابلة للكشف.
  • تشغيل منخفض التردد: يتم امتصاص الصوت عالي التردد بسرعة في الماء، مما يحد من مداه. لتحقيق الكشف بعيد المدى (أكثر من عدة كيلومترات)، يجب أن تعمل أنظمة السونار بترددات أقل (عادةً 10-50 كيلو هرتز). نظرًا لأن تردد الرنين للمحول يتناسب عكسياً مع سمكه، فإن تحقيق هذه الترددات المنخفضة يتطلب عناصر كهرضغطية سميكة أو كبيرة جدًا، مما يمثل تحديات تصنيع كبيرة تتعلق بالاستقطاب الموحد والسلامة الميكانيكية.
  • المتانة في البيئات القاسية: يجب أن تتحمل محولات السونار الضغوط الساحقة لأعماق البحار، وتآكل المياه المالحة، والصدمات الميكانيكية. يستلزم هذا غلافًا قويًا، وتغليفًا مقاومًا للماء، ومكونات كهرضغطية موثوقة للغاية.

2.4 الاختبار غير المدمر (NDT): ضمان السلامة الهيكلية

يستخدم الاختبار غير المدمر (NDT) الموجات فوق الصوتية لفحص سلامة المواد والمكونات الحيوية في صناعات مثل الفضاء والسيارات والبناء دون التسبب في أي ضرر.

• التطبيق والآلية: يتم وضع محول NDT يحتوي على لوحة كهرضغطية ملامسة للمادة التي يتم اختبارها. يرسل نبضة موجات فوق صوتية عالية التردد إلى الجزء (تأثير عكسي). تنتقل هذه الموجة عبر المادة وتنعكس عن أي واجهة، مثل الجدار الخلفي للمكون أو، الأهم من ذلك، عيب داخلي مثل صدع أو فراغ أو تفكك. ثم يكتشف المحول هذه الموجات المنعكسة (تأثير مباشر). يحلل المشغل توقيت وسعة الأصداء على الشاشة لتحديد وتحديد موقع وتوصيف العيوب التي ستكون غير مرئية للعين المجردة.

• المتطلبات الرئيسية:
  • تردد عالي للدقة العالية: القدرة على اكتشاف عيوب صغيرة جدًا أمر بالغ الأهمية للسلامة في تطبيقات مثل فحص أجنحة الطائرات. ترتبط دقة الاختبار بالموجات فوق الصوتية ارتباطًا مباشرًا بطول موجة الصوت؛ يمكن للأطوال الموجية الأقصر (ترددات أعلى) اكتشاف عيوب أصغر. تعمل محولات NDT غالبًا في نطاق ميجاهرتز، مما يتطلب لوحات كهرضغطية رقيقة جدًا ومصنعة بدقة."
  • عرض نطاق ترددي واسع: على غرار التصوير الطبي، يعد عرض النطاق الترددي الواسع مرغوبًا فيه في NDT. يسمح بتوليد نبضات قصيرة وحادة تعمل على تحسين الدقة وتمكين تقنيات تحليل إشارة أكثر تطورًا لتوصيف أفضل للمواد وتحديد حجم العيوب.
  • الاتساق والتكرار: NDT هو حجر الزاوية لمراقبة الجودة وضمان السلامة. يجب أن تظهر اللوحات الكهرضغطية المستخدمة في مجسات NDT أداءً متسقًا وقابلًا للتكرار للغاية من دفعة إلى أخرى. قد يؤدي أي اختلاف في خرج المحول إلى تفويت عيب أو قراءة خاطئة، مع عواقب وخيمة محتملة. يضع هذا علاوة على الشركات المصنعة ذات الرقابة الصارمة على الجودة واتساق المواد.
  • تعدد استخدامات عوامل الشكل: غالبًا ما يكون للمكونات التي سيتم فحصها أشكال هندسية معقدة. يتطلب هذا مجموعة متنوعة من أنواع المحولات، بما في ذلك مجسات الحزمة الزاوية والمصفوفة المرحلية والغمر. يجب أن يكون مورد اللوحة الكهرضغطية قادرًا على إنتاج أشكال وأحجام مخصصة لدعم تصنيع أدوات NDT المتخصصة هذه.

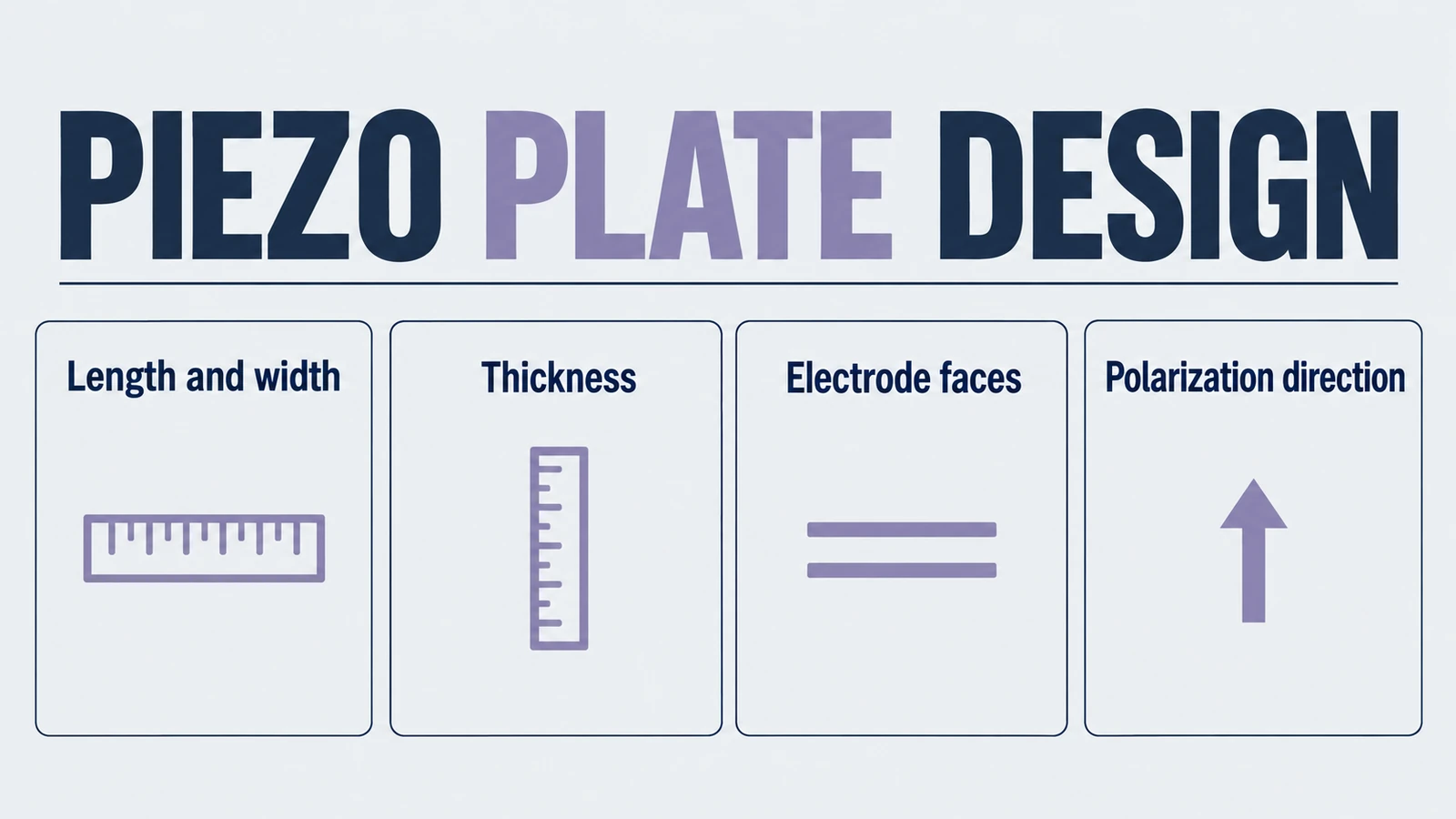

القسم 3: هندسة الملاءمة المثالية: دليل لتخصيص اللوحات الكهرضغطية

نادرًا ما يكون تحقيق ذروة الأداء في جهاز بالموجات فوق الصوتية ممكنًا باستخدام مكون عام جاهز. يتطلب التحسين الحقيقي لوحة كهرضغطية مصممة خصيصًا للمتطلبات المحددة للتطبيق. يتضمن ذلك دراسة متأنية لصياغة المواد والتصميم الهندسي وضبط التردد والواجهة الكهربائية. يعمل هذا القسم كدليل عملي للمهندسين والمصممين للتنقل في معايير التخصيص الحاسمة هذه.

3.1 صياغة المواد: الحمض النووي للأداء

أساس أي لوحة كهرضغطية مخصصة هو تكوين مادتها. من خلال التحكم الدقيق في كيمياء سيراميك PZT، يمكن للمصنعين ضبط خصائصه بدقة على طول طيف من "ناعم" (حساسية عالية) إلى "صلب" (طاقة عالية).

• PZT الناعم (مثل PZT-5A، PZT-5H / نوع البحرية II، VI): تتميز هذه التركيبات بحساسية عالية، مما يعني أنها فعالة للغاية في تحويل الطاقة في كلا الاتجاهين. تظهر ثابت شحنة كهرضغطية عالي (d₃₃)، و عامل اقتران كهروميكانيكي عالي (k)، وسماحية عازلة عالية. هذا يجعلها الخيار المثالي للتطبيقات حيث يكون اكتشاف الإشارة أمرًا بالغ الأهمية، مثل عناصر الاستقبال في محولات التصوير الطبي، والهيدروفونات الحساسة، والمشغلات الكهرضغطية الدقيقة. ومع ذلك، عادة ما يكون لديهم عامل جودة ميكانيكية أقل (Qₘ) ودرجة حرارة كوري أقل، مما يجعلها أقل ملاءمة لتطبيقات الموجات المستمرة عالية الطاقة.

• PZT الصلب (مثل PZT-4، PZT-8 / نوع البحرية I، III): تم تصميم هذه المواد للمتانة والتعامل مع الطاقة. تتميز بـ عامل جودة ميكانيكية عالي (Qₘ)، مما يقلل من توليد الحرارة؛ و ظل فقدان عازل منخفض (tan δ)، مما يقلل من الخسائر الكهربائية تحت محرك عالي؛ ومجال قسري عالي، يقاوم إزالة الاستقطاب؛ و درجة حرارة كوري عالية (Tc)، مما يضمن الاستقرار الحراري. هذه الخصائص تجعلها الخيار النهائي لتطبيقات الإرسال عالية الطاقة مثل المنظفات الصناعية بالموجات فوق الصوتية، وأجهزة عرض السونار، ومحولات اللحام بالموجات فوق الصوتية. على سبيل المثال، تم تصميم المواد ذات ظل خسارة منخفض للغاية يبلغ 0.004 أو أقل خصيصًا لتحقيق أقصى قدر من الكفاءة والحد الأدنى من فقدان الطاقة في هذه الأدوار المتطلبة.

الاختيار بين PZT الناعم والصلب هو القرار الأول والأكثر أهمية في عملية التصميم، حيث يحدد القدرات الأساسية للجهاز النهائي.

3.2 التصميم الهندسي: الشكل يملي الوظيفة

الشكل المادي للوحة الكهرضغطية أساسي لكيفية إسقاط واستقبال الطاقة الصوتية. تسمح معالجة السيراميك المتقدمة بمجموعة واسعة من الأشكال تتجاوز اللوحات البسيطة، كل منها مناسب لوظائف مختلفة.

• الأقراص واللوحات: هذه هي الأشكال الهندسية الأكثر شيوعًا. يحدد قطرها أو عرضها تردد الرنين للوضع الشعاعي، بينما يحدد سمكها تردد وضع السماكة. إنها اللبنات الأساسية لمعظم المحولات القياسية، من مجسات NDT إلى محولات التنظيف.
• الحلقات والأنابيب: تُستخدم هذه الأشكال في التطبيقات التي تتطلب فتحة مركزية، مثل أجهزة كشف الفقاعات المتدفقة أو بعض الأجهزة الطبية. يمكن استخدامها أيضًا لإنشاء نمط إشعاع شعاعي بزاوية 360 درجة، وهو مفيد للمودمات الصوتية أو الهيدروفونات متعددة الاتجاهات.
• الكرات وأنصاف الكرات: للتطبيقات التي تتطلب نقل صوت موحد ومتعدد الاتجاهات أو استقباله، مثل منارات الموقع تحت الماء أو بعض أنظمة السونار، تعتبر العناصر الكروية أو نصف الكروية مثالية. يمكنها نقل طاقة عالية في جميع الاتجاهات في وقت واحد.
• أشكال هندسية مخصصة: تمتد الاحتمالات إلى أشكال أكثر تعقيدًا. على سبيل المثال، يمكن تشكيل اللوحات الكهرضغطية في أشكال منحنية تشبه الوعاء لإنشاء حزمة مركزة بشكل طبيعي لعلاج HIFU، مما يلغي الحاجة إلى عدسة صوتية. يمكن أيضًا تقطيعها إلى آلاف العناصر الصغيرة لتشكيل مصفوفة مرحلية للتصوير الطبي المتقدم.

3.3 ضبط التردد: الدور الحاسم للسماكة

واحدة من أكثر العلاقات الأساسية في تصميم المحول هي أن سمك اللوحة الكهرضغطية يتناسب عكسياً مع تردد الرنين الأساسي لوضع السماكة. العنصر الأرق يهتز بشكل أسرع، وينتج تردداً أعلى، بينما العنصر الأكثر سمكاً يهتز ببطء أكثر، وينتج تردداً أقل.

هذا المبدأ له آثار عميقة على التصنيع والتخصيص. لإنشاء محول 40 كيلو هرتز لمنظف صناعي، يلزم وجود لوحة سيراميك سميكة وقوية نسبياً. في المقابل، لإنتاج محول 10 ميجا هرتز للتصوير الطبي عالي الدقة، يجب تشكيل اللوحة الكهرضغطية بدقة وصقلها لتكون رقيقة للغاية - غالباً مجرد جزء من المليمتر. هذه اللوحات الرقيقة جداً هشة للغاية وتتطلب قدرات تصنيع متخصصة ومراقبة جودة صارمة للحفاظ على تفاوتات سمك ضيقة (على سبيل المثال، +/- 0.005 بوصة أو أقل) ومنع التلف أثناء الإنتاج. لذلك، فإن تحديد تردد التشغيل المطلوب هو أحد أكثر الطرق المباشرة لتحديد الأبعاد المادية للوحة المخصصة.

3.4 الأقطاب الكهربائية والأسلاك: التفاعل مع الإلكترونيات

الأقطاب الكهربائية هي الطبقات الموصلة المطبقة على أسطح اللوحة والتي تسمح بتطبيق جهد القيادة وجمع الشحنة المولدة. يمكن أن يؤثر اختيار المواد (مثل الفضة والذهب والنيكل) وطريقة التطبيق (مثل طباعة الشاشة، والرش) على متانة المكون وموصليته وتكلفته.

بالنسبة للمكونات متعددة الطبقات مثل الانحناءات أو المكدسات، يعد تكوين الأسلاك أيضاً معلمة تخصيص رئيسية. يمكن توصيل الطبقات إما للتشغيل المتسلسل أو المتوازي، وهو خيار يجب أن يتطابق مع تصميم إلكترونيات السائق.

• التشغيل المتسلسل (سلكان): في هذا التكوين، يتم تطبيق الجهد عبر المكدس بأكمله. يتطلب هذا جهد قيادة أعلى ولكنه يسحب تياراً أقل. جهد الخرج في وضع المستشعر أعلى، لكن شحنة الخرج أقل.
• التشغيل المتوازي (3 أسلاك): يتطلب هذا اتصال قطب كهربائي إضافي بالرقاقة المركزية بين الطبقات. يتم تطبيق نفس الجهد على كل طبقة على حدة. يتطلب هذا جهد قيادة أقل ولكنه يسحب تياراً أكثر. غالباً ما يفضل للتطبيقات ذات الجهد المنخفض.

3.5 الجدول الملخص: مطابقة المواصفات مع التطبيقات

لتبسيط العملية المعقدة لتحديد لوحة كهرضغطية مخصصة، يعمل الجدول التالي كأداة تشخيصية للمهندسين. إنه يربط متطلبات التطبيق الشائعة بخصائص المواد الحرجة ومعلمات التصميم اللازمة لتحقيقها، ويوضح كيف يمكن لمورد متخصص توفير الحلول اللازمة.

التطبيق	متطلبات الأداء الرئيسية	خصائص المواد والمعلمات الحرجة	حلول مخصصة
التصوير الطبي	حساسية عالية، دقة عالية، مطابقة جيدة للمقاومة	d₃₃ عالي، kt عالي، مقاومة صوتية منخفضة، نطاق ترددي عريض	تركيبات مخصصة من نوع PZT-5H، صقل دقيق للتردد العالي، تصنيع مركب 1-3.
التنظيف الصناعي	كفاءة طاقة عالية، توليد حرارة منخفض، متانة	Qₘ عالي، Tc عالي، tan δ منخفض (فقدان العازل الكهربائي)	مواد من نوع PZT-4/PZT-8 ذات فقدان منخفض للغاية، تصميم قطب كهربائي قوي، لوحات كبيرة الحجم.
السونار / الصوتيات المائية	خرج صوتي عالي، متانة في البيئات القاسية	g₃₃ عالي (للسلبية)، التعامل مع طاقة عالية، رنين تردد منخفض	PZT متخصص من النوع البحري I/II/III، تصميمات واسعة النطاق ومكدسة، أشكال مخصصة (كرات، أنابيب).
الاختبار غير المدمر	دقة عالية، نطاق ترددي عريض، تكرارية	تردد عالي (رقة)، kt عالي، اتساق ممتاز من دفعة إلى أخرى	تجهيز دقيق، تفاوتات سمك ضيقة (± 0.005 بوصة)، اتساق مضمون للمواد.

يعمل هذا الجدول كجسر، يوجه المستخدم الفني من هدف أداء عالي المستوى (على سبيل المثال، "أحتاج إلى دقة صورة أفضل") إلى متطلبات مادية محددة (على سبيل المثال، "أحتاج إلى مادة ذات d₃₃ عالي وقدرة على أن تكون رقيقة جداً") وأخيراً إلى حل تصنيع ملموس. إنه يترجم مشكلة هندسية إلى مجموعة من المواصفات التي يمكن لمورد قادر تلبيتها.

القسم 4: الشراكة من أجل الابتكار: لماذا يهم اختيار مورد اللوحات الكهرضغطية الخاص بك

لقد أرست الأقسام السابقة حقيقة واضحة ومقنعة: أداء نظام تصوير طبي بملايين الدولارات، أو مصفوفة سونار بحرية مهمة للمهمة، أو خط إنتاج صناعي عالي الإنتاجية يمكن أن يتوقف على جودة وتخصيص دقيق للوحة سيراميك صغيرة. في حين أن المكون القياسي قد يكفي لنموذج أولي، فإن تحقيق ميزة تنافسية وموثوقية طويلة الأجل وأداء مثالي في منتج نهائي يتطلب حلاً مصمماً لغرضه المحدد. لذلك، فإن اختيار مورد لوحات كهرضغطية ليس مجرد قرار شراء؛ إنها شراكة استراتيجية يمكن أن تحدد نجاح المشروع.

الشريك القيم حقاً في هذا المجال يتجاوز دور مورد مكونات بسيط ليصبح خبيراً في علم المواد ومستشار تصميم تعاوني. تم بناء هذا المستوى من الشراكة على ثلاث ركائز:

• إتقان المواد: القدرة ليس فقط على التوريد، ولكن على تطوير المواد الكهرضغطية أمر بالغ الأهمية. يمكن للمورد الخبير إنشاء تركيبات PZT مخصصة مصممة خصيصاً لأهداف أداء فريدة. ويشمل ذلك هندسة مواد ذات فقدان منخفض للغاية مع ظل فقدان (tan δ) منخفض يصل إلى 0.004 لتطبيقات التنظيف و السونار عالية الطاقة، مما يضمن أقصى قدر من كفاءة الطاقة والحد الأدنى من توليد الحرارة. ويشمل أيضاً تطوير مواد ذات حساسية فائقة واستجابة إجهاد القص (d₁₅ تصل إلى 950 pC/N) لأكثر تطبيقات التصوير الطبي والمستشعرات تطلباً، مما يتيح وضوحاً ودقة لا مثيل لهما.
• التميز في التصنيع: يجب أن تقترن المعرفة العميقة بالمواد بقدرات تصنيع حديثة. يتضمن ذلك تصنيعاً دقيقاً لتحقيق تفاوتات هندسية وسمك ضيقة، وهو أمر ضروري للتحكم في التردد. كما يتطلب تقنيات تطبيق قطب كهربائي متقدمة، والأهم من ذلك، عمليات مراقبة جودة صارمة. ضمان اتساق استثنائي من دفعة إلى أخرى أمر غير قابل للتفاوض للتطبيقات الحرجة في الطب و NDT، حيث الأداء الموثوق والقابل للتكرار هو مسألة سلامة وفعالية.
• شراكة تعاونية: يعمل المورد المثالي جنباً إلى جنب مع فريق الهندسة التابع للعميل، ويعمل كامتداد لقسم البحث والتطوير الخاص بهم. يضمن هذا النهج التعاوني اختيار المادة المثلى ودمج تصميم اللوحة تماماً مع المحول العام وهندسة النظام. يجب أن تمتد هذه الشراكة طوال دورة حياة المنتج بأكملها، من المفهوم الأولي والنماذج الأولية وصولاً إلى الإنتاج القابل للتطوير وعالي الحجم.

في النهاية، اختيار مورد يدور حول اختيار شريك لديه الخبرة لترجمة مجموعة معقدة من متطلبات التطبيق إلى مكون كهرضغطي ملموس وعالي الأداء يوفر ميزة تنافسية مميزة في السوق.
