المحركات الكهرضغطية: فهم محركات "Squiggle" والمحركات بالموجات فوق الصوتية
تحدث المحركات الكهرضغطية ثورة في التحكم الدقيق في الحركة في الصناعات التي يكون فيها الحجم الصغير والتشغيل الصامت وتحديد المواقع عالي الدقة أمرًا بالغ الأهمية. على عكس المحركات الكهرومغناطيسية التقليدية، تعتمد المحركات الكهرضغطية على تشوه السيراميك الكهرضغطي لتوليد الحركة - مما يوفر مزايا مميزة في تطبيقات محددة. في هذه المقالة، نستكشف المبادئ الكامنة وراء المحركات الكهرضغطية، مع التركيز بشكل خاص على المحركات بالموجات فوق الصوتية ومحركات "squiggle"، ونفحص تطبيقاتها الرئيسية عبر مختلف الصناعات.
ما هو المحرك الكهرضغطي؟
المحرك الكهرضغطي هو نوع من المشغلات يستخدم تشوه المواد الكهرضغطية لإنتاج إزاحة ميكانيكية. عندما يتم تطبيق جهد على هذه المواد، فإنها تغير شكلها - تتوسع أو تتقلص بمقاييس مجهرية. من خلال التحكم الدقيق في إشارة الإدخال والتكوين الهيكلي، يمكن تحويل هذا التشوه إلى حركة دورانية أو خطية محكومة.
كيف تختلف عن المحركات الكهرومغناطيسية
- لا توجد مجالات مغناطيسية: لا تعتمد محركات بيزو على المجالات المغناطيسية، مما يجعلها مناسبة لآلات التصوير بالرنين المغناطيسي والبيئات الحساسة.
- مدمجة ودقيقة: عادة ما تكون هذه المحركات أصغر حجمًا وقادرة على تحديد المواقع بمقياس النانومتر.
- تشغيل صامت: مع الحد الأدنى من الأجزاء المتحركة، فإنها تنتج ضوضاء واهتزازات أقل.
مبدأ المحرك بالموجات فوق الصوتية
تعد المحركات بالموجات فوق الصوتية واحدة من أكثر أنواع المحركات الكهرضغطية شيوعًا. تعمل على مبدأ الاهتزازات عالية التردد التي يسببها السيراميك الكهرضغطي.
مبدأ التشغيل
- الإثارة الكهرضغطية: يتم تطبيق جهد تيار متردد عالي التردد على عنصر كهرضغطي.
- موجة ثابتة أو متنقلة: تولد الركيزة الخزفية اهتزازات فوق صوتية.
- محرك احتكاكي: يتم تشغيل دوار أو منزلق ملامس للركيزة المهتزة عن طريق الاحتكاك.
والنتيجة هي حركة مستمرة مع تحكم دقيق. هذه المحركات مثالية حيث تكون الحركة السلسة والسريعة والمحكومة ضرورية، خاصة في التطبيقات التي تتطلب عزم دوران عاليًا بسرعة منخفضة.
فوائد المحركات بالموجات فوق الصوتية
- نسبة عزم دوران إلى حجم عالية
- لا يوجد تداخل كهرومغناطيسي
- توليد حرارة منخفض
- وقت استجابة سريع

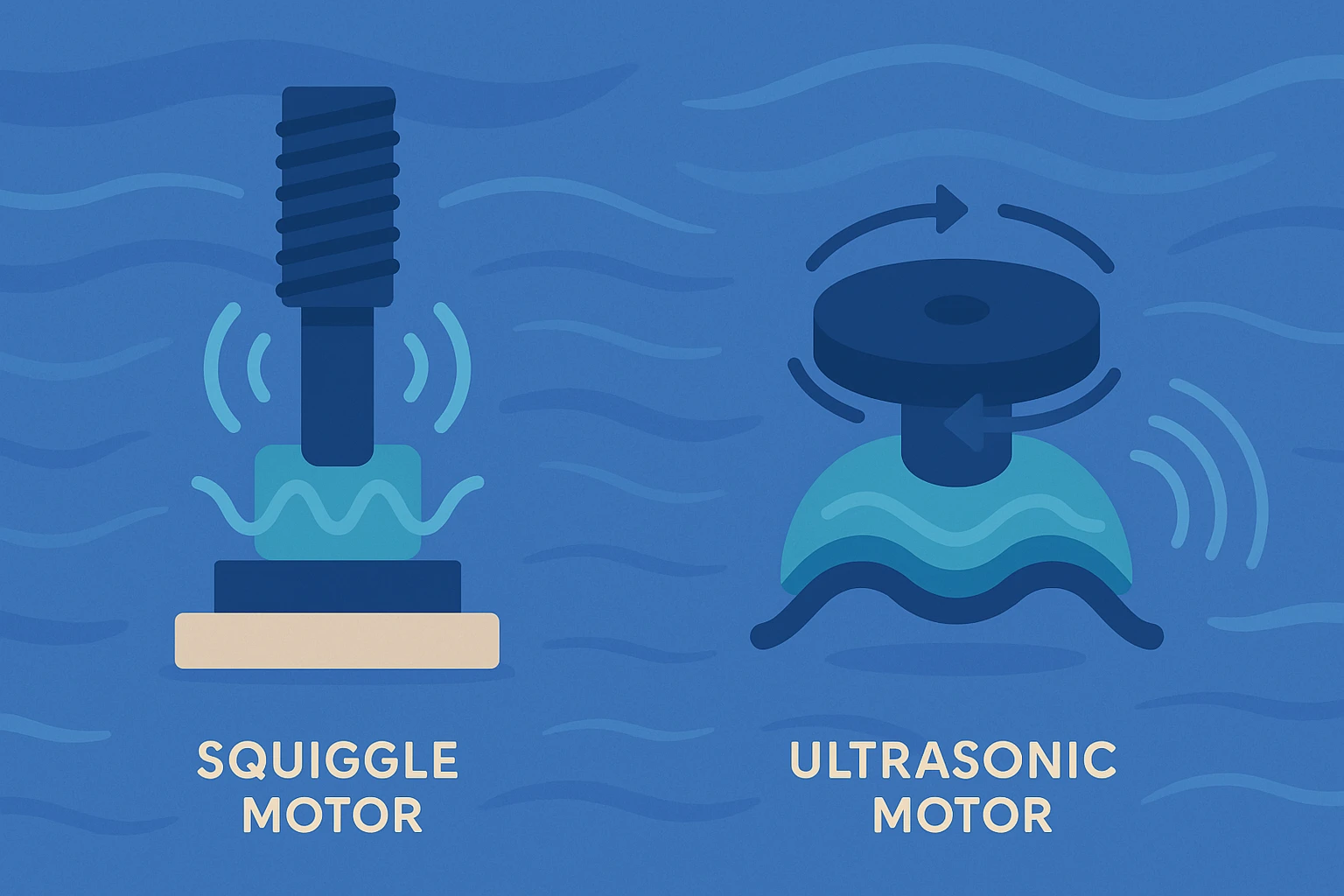

محرك "Squiggle": محرك خطي فريد
محركات "Squiggle" هي نوع فرعي من المحركات الكهرضغطية الخطية التي تم تطويرها للبيئات فائقة الصغر. على عكس المحركات التقليدية ذات العمود أو الدوار، تستخدم هذه المحركات الحركة الاهتزازية لـ عناصر بيزو لإنشاء إزاحة خطية من خلال عمود محرك ملولب.
الخصائص الرئيسية
- حجم مصغر: يبلغ قياس بعض محركات squiggle بضعة ملليمترات فقط.
- دقة عالية: قادرة على تحديد المواقع دون ميكرون.
- قفل ذاتي: يحافظ على الموضع بدون طاقة مستمرة.
كيف يعمل
يهتز اثنان أو أكثر من عناصر بيزو في أنماط مرحلية بعناية، مما يخلق حركات بيضاوية. تتسبب هذه الحركة في دوران صمولة حول برغي ملولب، مما يدفعها خطيًا - ومن هنا جاءت حركة "التلوي" التي تعطي المحرك اسمه.
تطبيقات محرك بيزو
يتم اعتماد المحركات الكهرضغطية الآن على نطاق واسع في الصناعات التي تتطلب تشغيلًا مضغوطًا ودقيقًا ومنخفض الضوضاء:
المعدات الطبية
- أدوات جراحية بدقة ميكرومتر
- أجهزة متوافقة مع التصوير بالرنين المغناطيسي (لا يوجد تداخل مغناطيسي)
- أجهزة طبية بالموجات فوق الصوتية تتطلب تحديد مواقع دقيق
الأتمتة الصناعية
- مراحل دقيقة في تصنيع أشباه الموصلات
- أنظمة المحاذاة البصرية
- أنظمة تحديد المواقع الآلية
الإلكترونيات الاستهلاكية
- التركيز التلقائي والتكبير في كاميرات الهواتف الذكية
- أنظمة ردود فعل لمسية مصغرة
- آليات أجهزة التجميل
الفضاء والدفاع
- تعديلات مرآة الأقمار الصناعية
- مكونات ملاحة خالية من الاهتزاز
- تحديد موقع الهوائي بدقة
التحديات والاعتبارات
بينما تقدم المحركات الكهرضغطية مزايا مميزة، فإنها تأتي أيضًا مع تحديات:
- التكلفة: يمكن أن يكون السيراميك المتقدم وإلكترونيات التحكم باهظة الثمن.
- إلكترونيات القيادة: تتطلب برامج تشغيل متخصصة للتشغيل عالي التردد.
- التآكل: قد تتدهور آليات القيادة القائمة على الاحتكاك بمرور الوقت.
الاتجاهات المستقبلية في تكنولوجيا المحركات الكهرضغطية
يستمر مجال المحركات الكهرضغطية في التطور مع الاتجاهات الناشئة في التكنولوجيا الكهرضغطية:
- مواد محسنة: تركيبات PZT جديدة تقدم أداءً أفضل
- أنظمة تحكم محسنة: إلكترونيات تشغيل متقدمة لتشغيل أكثر سلاسة
- قدرات التكامل: توافق أفضل مع أنظمة الأتمتة الحديثة
خاتمة
تقدم المحركات الكهرضغطية، بما في ذلك محركات الأقراص بالموجات فوق الصوتية ومحركات squiggle، مزايا لا مثيل لها في التحكم الدقيق في الحركة، لا سيما في البيئات المقيدة بالحجم والحساسة مغناطيسيًا. مع استمرار توسع تطبيقات محرك بيزو، فإن دورها في تمكين الابتكار في المنتجات الطبية والصناعية والاستهلاكية سوف ينمو فقط.
بالنسبة للمهندسين والمصممين والمتخصصين في المشتريات، فإن فهم مبدأ المحرك بالموجات فوق الصوتية والميزات الفريدة لكل نوع من أنواع المحرك الكهرضغطي هو المفتاح لإطلاق العنان لإمكانات هذه التكنولوجيا التحويلية.
هل تبحث عن مكونات كهرضغطية عالية الأداء أو حلول محركات مخصصة؟ اتصل بتقنية يوجي لاستكشاف مجموعتنا الكاملة من مواد بيزو والأجهزة.
