ما وراء الضباب: لماذا يحدد الحمض النووي للمادة الخاصة بـ Piezo Atomizer سلامة الجهاز وأدائه

الفريق الهندسي في YJ Piezo
مراجعة فنية بواسطة فريق YJ Piezo بيزو الهندسي
1,679 كلمة
9 دقيقة قراءة
رذاذ بيزوسيراميك PZTرذاذ بالموجات فوق الصوتيةتصميم البخاخاتقرص بيزوإمكانية تتبع المواد

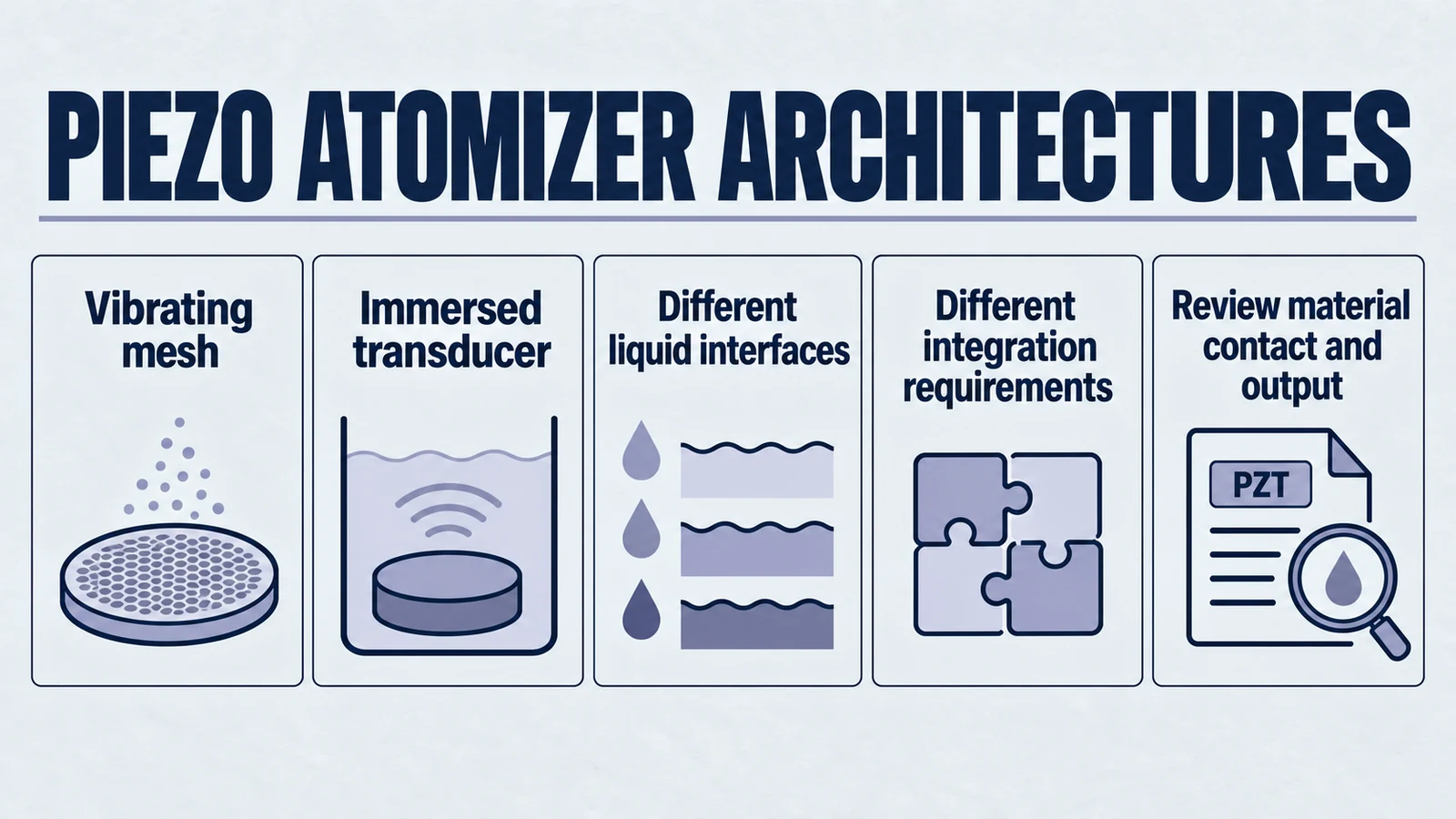

رسم بياني: بنيات رذاذ بيزو. شبكة تهتز محول مغمورة. واجهات سائلة مختلفة؛ متطلبات التكامل المختلفة؛ مراجعة المواد الاتصال والمخرجات.

شبكة تهتز · محول مغمور · واجهات سائلة مختلفة · متطلبات تكامل مختلفة · مراجعة الاتصال المادي والإخراج

بساطة الرذاذ الخادعة: من أجهزة الترطيب المنزلية إلى الأجهزة المنظمة

الإجابة السريعة: يتم التحكم في أداء البخاخة الضغطية بأكثر من التردد. تؤثر درجة السيراميك PZT، وهندسة القرص أو الحلقة، والاقتران الشبكي، وتصميم القطب الكهربائي، واختبار الدُفعات، على حجم القطرة، والحمل الحراري، واستقرار الإخراج، وسلامة الجهاز.

للحصول على معلومات أساسية عن المواد، راجع ما هو PZT واختيار PZT الناعم مقابل الثابت. للحصول على خيارات المكونات، راجع مجموعة موردي الأقراص الكهرضغطية المخصصة من YJ Piezo.

عندما تسمع مصطلح "الرذاذ بالموجات فوق الصوتية"، قد تتخيل جهاز ترطيب منزلي شائع، يدفع بصمت عمودًا من الضباب البارد في الهواء. يستخدم هذا الجهاز نفس مبدأ الاهتزاز الأساسي الموجود في أنظمة الانحلال الصناعية والصناعية الأكثر تطلبًا، لكن متطلبات التصميم مختلفة تمامًا. هذه هي البساطة الخادعة للمكون.

السوق الاستهلاكية مشبع بمكونات التوصيل والتشغيل منخفضة التكلفة، بدءًا من لوحات "5V USB Ultrasonic Mist Maker" البسيطة وحتى "ملحقات أجهزة الترطيب" المنتجة بكميات كبيرة. إنها مناسبة تمامًا للغرض المقصود منها: نشر العطور أو إضافة الرطوبة إلى غرفة صغيرة. في هذه التطبيقات، تكون المتطلبات منخفضة، وتكلفة الفشل تشكل إزعاجًا.

ومع ذلك، تُستخدم هذه التقنية الأساسية أيضًا في التطبيقات الهندسية الدقيقة مثل تصميمات أجهزة البخاخات، وأنظمة الطلاء الصناعية، وتوصيل السوائل الدقيقة، وتصنيع الإلكترونيات. في هذه الأنظمة، يعتمد إنتاج الضباب على ما هو أكثر بكثير من العمود المرئي.

بالنسبة لمصمم المنتج، أو مهندس البحث والتطوير، أو مدير المشتريات، فإن الخطر الأساسي هو افتراض أن هاتين الفئتين من المكونات قابلة للتبديل. في التطبيقات الدقيقة، العنصر الخزفي للرذاذ الانضغاطي يجب تحديده كجزء من نظام كامل: المواد، والهندسة، ونمط القطب الكهربائي، وطريقة الربط، وتصميم التلامس السائل، وإلكترونيات القيادة كلها تتفاعل.

إزالة الغموض عن التكنولوجيا الأساسية: آليات الانحلال الدقيق

لفهم الاختلافات الحاسمة في الجودة، يجب على المرء أولاً أن يفهم الآلية الأساسية. سواء كان الأمر يتعلق بجهاز ناشر بسيط أو جهاز طبي، تعتمد التكنولوجيا على مبدأ متطور لإنشاء رذاذ ناعم وموحد.

المبدأ الكهروضغطي ("المحرك")

في قلب كل جهاز يوجد التأثير الكهرضغطي العكسي. متخصص عنصر بيزوسيراميك، عادةً ما يتلقى القرص أو الحلقة أو اللوحة المخصصة مدخلاً كهربائيًا للتيار المتردد. ثم يتأرجح عنصر السيراميك بتردد عالٍ، مما يولد الطاقة الميكانيكية التي يستخدمها نظام الانحلال.

تقنية الشبكة ("الفوهة")

في معظم البخاخات الحديثة عالية الدقة، يقترن هذا المحرك الكهرضغطي بقرص "مرذاذ صغير المسام". هذا القرص، الذي غالبًا ما يكون مصنوعًا من المعدن، عبارة عن "لوحة شبكية" عالية التقنية مثقوبة بمئات أو آلاف الثقوب المجهرية، أو "الفتحات الدقيقة".

يمكن للحركة من عنصر القرص الكهرضغطي دفع السائل عبر غشاء مثقوب. تؤثر هندسة الشبكة والتركيبة والشكل الموجي والتركيب بشكل مشترك على الإخراج؛ حجم الثقب وحده لا يشكل توزيعًا موحدًا للهباء الجوي. بالنسبة للاستنشاق، قام التقرير بقياس التوزيع الديناميكي الهوائي وكتلة الدواء المنبعثة بطريقة الاختبار.

التمييز الحاسم: الشبكة الاهتزازية مقابل محولات الطاقة المغمورة

بالنسبة للمهندس الذي يصمم منتجًا عالي القيمة، من المهم أن يفهم أنه ليست كل "الرذاذات بالموجات فوق الصوتية" تستخدم نفس الآلية. تختلف تقنية الشبكات الاهتزازية بشكل أساسي عن تصميمات محولات الطاقة المغمورة القديمة ذات الطاقة العالية.

  • تصميمات الموجات فوق الصوتية لتفتيت السطح: يمكن أن يصل الاهتزاز إلى التركيبة من خلال الوجه المحمي، أو حمام الاقتران، أو الكوب، أو الحجاب الحاجز؛ لا تحتاج PZT العارية إلى الاتصال بالأدوية. يعتمد التردد والواجهة السائلة والسلوك الحراري على الجهاز المحدد. وصف أنظمة التنظيف بشكل منفصل عن أنظمة توليد الهباء الجوي.
  • تقنية الشبكة الاهتزازية: في العديد من التصميمات الدقيقة المدمجة، يقترن المشغل الانضغاطي بغشاء مثقوب بشكل دقيق وتتحكم المجموعة النهائية في مسار السائل. يمكن لهذه البنية أن تقلل الحمل الحراري مقارنة بالتصميمات المغمورة، ولكن يجب التحقق من السلوك النهائي في الجهاز بالكامل.

التحقق من صحة تركيبة تركيبة الجهاز للأدوية الحساسة أو المواد البيولوجية أو المواد الكيميائية. يمكن للشبكة الاهتزازية أن تقلل من مدخلات الحرارة في بعض التكوينات، ولكنها قد تظل دافئة أو تزعزع استقرار التركيبة. مقارنة ارتفاع درجة الحرارة والنشاط والتجميع وأداء الهباء الجوي المقاس؛ لا توجد بنية بمفردها تحقق التوافق أو تستبعد تصميمات الموجات فوق الصوتية التقليدية عالميًا.

الميزة تقنية الشبكة الاهتزازية (دقة حديثة) محول طاقة مغمور عالي التردد (طاقة عالية)
مبدأ التشغيل البثق الميكانيكي عبر الغشاء الاهتزازي "طائرة صوتية" عبر الكمبيوتر اللوحي المغمور
النزاهة السائلة يتطلب ثبات درجة الحرارة والتركيبة قياسًا خاصًا بالجهاز يعتمد ارتفاع درجة الحرارة على الجهاز والتركيبة والحجم ووقت التشغيل
استهلاك الطاقة قياس إجمالي طاقة الإدخال لحمل العمل المقصود قم بقياس إجمالي طاقة الإدخال في ظل ظروف قابلة للمقارنة
التحكم في حجم القطرة تتأثر بالشبكة والتركيب والقيادة؛ التحقق من التوزيع المقاس تعديل أقل؛ ثابت حسب التردد
الموثوقية يتم عزل عنصر بيزو نشط من السائل يجب غمر العنصر النشط؛ خطر الكسر
التطبيقات المثالية تصميم جهاز البخاخات، طلاء دقيق، توصيل سائل يتم التحكم فيه تنظيف صناعي عالي الطاقة، تعفير لمساحة كبيرة

لمراجعة حدود دمج مكوّن الترذيذ، قارن قرص ترذيذ 20 mm مزود بأسلاك، قرص ترذيذ 25 mm مركب زجاجي وقرص ترذيذ 20 مم بتردد 2.4 ميغاهرتز وأسلاك. أكّد مادة السطح الملامس للسائل والعزل وواجهة التوصيل وطريقة الإحكام وشروط التشغيل للمجموعة المقصودة.

الفجوة بين جودة التطبيق: عندما يكون "جيد بما فيه الكفاية" غير كاف بشكل خطير

إن التمييز التكنولوجي بين أنواع الرذاذات ليس سوى الجزء الأول من القصة. أما التمييز الثاني والأكثر أهمية فهو التمييز بين الجودة وإمكانية التتبع وعلم المواد. إن الفجوة بين مكون من الدرجة الاستهلاكية ومكون من الدرجة الطبية/الصناعية ليست خطوة إضافية؛ إنها هوة واسعة.

ضرورة تصميم البخاخات: مسار الاتصال وحجم القطرة الدقيق

في برامج جهاز البخاخات، يعد قسم الانحلال جزءًا من جهاز نهائي منظم. تقوم الشركة المصنعة للجهاز عادةً بالتحقق من صحة مخرجات الهباء الجوي، وتوزيع حجم القطرات، ومواد مسار السائل، وطريقة التنظيف، والوثائق. يساهم عنصر السيراميك الانضغاطي في هذا العمل من خلال التردد المستقر والاهتزاز القابل للتكرار وبيانات المواد التي يمكن تتبعها.

إن مخاطر استخدام مكون لم يتم التحقق منه ومنخفض الجودة هي مخاطر عملية ومكلفة:

  1. تباين الأداء: يمكن لخصائص السيراميك غير المتناسقة أن تغير سلوك الاهتزاز وتفرض دورات إضافية لإعادة التصميم أو التحقق من الصحة.
  2. فجوات توثيق المواد: إذا لم يتمكن مورد المكون من توثيق مواد السيراميك أو الطلاءات أو المواد اللاصقة أو سجلات الدُفعات، فسيكون لدى فريق الجهاز النهائي أدلة أقل للمراجعة على مستوى النظام.

الحتمية الصناعية: المتانة والقوة والموثوقية

في القطاع الصناعي، تتحول المتطلبات نحو المتانة. في تطبيقات مثل "الطلاء الصناعي"، و"التحكم في العمليات"، و"آلات الرش الدقيقة"، يجب أن يعمل عنصر السيراميك الكهرضغطي المخصص بشكل موثوق، غالبًا على مدار الساعة طوال أيام الأسبوع (24/7)، تحت الأحمال الثقيلة.

يجب أن يتم تصميم المكون ليتناسب مع مستوى القيادة المتوقع، والحمل الحراري، والكيمياء السائلة. يمكن أن يعني وجود مكون فاشل أو منحرف توقف الخط عن العمل وإهدار المواد وجودة الطلاء غير المتسقة.

معضلة المستهلك: سباق نحو القاع

تتناقض كل من الأجهزة الخاضعة للرقابة والتطبيقات الصناعية مع المكونات الاستهلاكية الموجودة في أجهزة ترطيب الهواء، وموزعات الروائح، وبخاخات الوجه. تم تصميم هذه المكونات بتكلفة منخفضة وقد لا تتضمن إمكانية تتبع المواد أو سجلات الدفعة أو اختبار دورة الخدمة الطويلة المتوقعة في برامج OEM.

الخطر الذي يواجهه المهندس أو المصمم المحترف هو أن ورقة المواصفات الخاصة بجزء من السلعة يمكن أن تبدو مشابهة بشكل مخادع لجزء التحكم العالي. قد يقوم أحد الموردين في السوق العالمية بإدراج "شريحة الانحلال بالموجات فوق الصوتية مقاس 20 مم بسرعة 1.7 ميجاهرتز" والتي يبدو أنها تلبي المتطلبات الأولية. ومع ذلك، قد لا تعرض ورقة المواصفات مصدر المادة، أو ضوابط الإنتاج، أو تفاصيل الطلاء، أو السلوك الكهربائي على مستوى الدفعة.

اختلاف YJ Piezo: السلامة الهندسية والأداء على مستوى المواد

هذا هو المكان الذي يصبح فيه التمييز بين الموردين هو القرار الأكثر أهمية في عملية التصميم بأكملها. ولا يتم سد "فجوة جودة التطبيق" من خلال الأداء فحسب، بل من خلال الجودة التي يمكن التحقق منها وعلوم المواد وعملية التصنيع المبنية على إمكانية التتبع.

مشكلة PZT: خطر خفي في سلسلة توريد المكونات الخاصة بك

يتم تصنيع "المحرك" الأساسي للرذاذ، العنصر الخزفي الخزفي، في أغلب الأحيان من تيتانات زركونات الرصاص، أو PZT. كما يوحي الاسم، تحتوي هذه المادة عالية الأداء على الرصاص.

عند استخدام سيراميك PZT بالقرب من مسار سائل، يجب أن يحدد تصميم الجهاز النهائي ما إذا كان السيراميك معزولًا أو مطليًا أو مغلفًا أو خارج المسار المبلل. هذا سؤال يتعلق بتصميم النظام، وليس شعارًا. يمكن لموردي المكونات دعمها من خلال توفير مواد سيراميكية يمكن تتبعها، وتصنيع مستقر، واتصال واضح حول الطلاءات والأقطاب الكهربائية.

لا يتم حل المشكلة الأساسية بملصق واحد. فهو يتطلب إمكانية التتبع واختيار المواد واستراتيجية العزل والتحقق من صحة الجهاز النهائي. ولهذا السبب يبدأ دعم YJ Piezo بمادة السيراميك ويستمر من خلال مناقشة الهندسة والأقطاب الكهربائية وبيانات الاختبار.

حل YJ Piezo: منهج المادة أولاً، والجودة التي يمكن التحقق منها

إن فلسفة YJ Piezo بأكملها مبنية على تخفيف هذه المخاطر وتقديم أداء يمكن التحقق منه. يتم تحقيق ذلك من خلال ثلاثة عوامل تمييز رئيسية:

  1. تصميم المادة أولاً: لا تقدم YJ Piezo سلعة بمقاس واحد يناسب الجميع. تم تصميم المكون بدءًا من المادة وحتى أعلى، سواء كان المشروع يحتاج إلى مادة صلبة قوية PZT-8 أو عالية الحساسية PZT-5A/PZT-5H.
  2. دعم مسار الاتصال: يمكن لشركة YJ Piezo توفير المواد الخزفية ووثائق الدفعة لدعم مراجعة المواد الخاصة بالجهاز النهائي للعميل. ينتمي قرار مسار الاتصال الكامل إلى تصميم الجهاز وعملية التحقق من صحته.
  3. جودة يمكن التحقق منها: بالنسبة للمشتري الفني، تعتبر بيانات الجودة المفيدة دليلًا عمليًا، وليست صياغة تسويقية.
    • نطاق الفحص المحدد: يتم الاتفاق على المعلمات والطرق ومستوى أخذ العينات وحدود القبول للمكون المحدد.
    • سجلات المواد: يتم تأكيد سجلات المواد والدُفعات المتاحة أثناء عرض الأسعار.
    • بيانات الاختبار الكهربائي: يمكن تضمين السعة وسلوك الرنين والممانعة والفحوصات ذات الصلة عند الاتفاق على الطلب.

يتم تلخيص هذا النهج من خلال مطابقة المادة الصحيحة التي تم التحقق منها مع التطبيق المحدد، مما يزيل مخاطر المشروع بأكمله بالنسبة للمستخدم النهائي.

الحاجة إلى التقديم YJ Piezo حل المواد الخصائص الرئيسية نقطة مراقبة الجودة YJ Piezo
جهاز البخاخات / الهباء الجوي الدقيق PZT-5A / PZT-5H حساسية عالية، مستقرة، اقتران عالية سجلات المواد وبيانات الفحص المتفق عليها لدعم التحقق من صحة الجهاز النهائي
الاستخدام الصناعي عالي الطاقة PZT-8 PZT قوي و"صلب" وذو قدرة عالية على التعامل مع الطاقة سجلات الدفعات المتفق عليها والفحص الكهربائي للمكون المحدد
السلعة / أصل غير معروف مادة غير معروفة سجلات المواد والطلاء غير واضحة ارتفاع مستوى عدم اليقين فيما يتعلق بمراجعة مسار الاتصال وتوسيع نطاق الإنتاج

الخلاصة: البخاخة الضغطية ليست سلعة. إنها شراكة.

يعود الفرق بين المنتج النهائي القابل للتكرار والتصميم عالي التباين غالبًا إلى الحمض النووي لمكون واحد. يعتمد الرذاذ الموحد الناتج عن عنصر السيراميك البخاخ الانضغاطي على المادة والهندسة وتصميم القطب الكهربائي وطريقة دمج العنصر.

بالنسبة للمهندسين ومصممي المنتجات في مجالات الأجهزة المنظمة والمجالات الصناعية عالية الأداء، فإن اختيار مورد رذاذ الضغط الانضغاطي ليس قرار شراء بسيطًا. يصبح نظام إدارة الجودة الخاص بالمورد وإمكانية تتبع المواد والاتصالات الهندسية جزءًا من أدلة التطوير الخاصة بالعميل.

تطبيقك مهم جدًا بحيث لا يعتمد على مكونات مجهولة المصدر. بصفته موردًا مخصصًا للمكونات الكهرضغطية، يمكن لفريق هندسة YJ Piezo المساعدة في مراجعة اختيار مواد PZT، وهندسة القرص/الحلقة/اللوحة، ومتطلبات القطب الكهربائي، واحتياجات العينات. اتصل بنا اليوم لمناقشة عنصر السيراميك داخل الرذاذ أو المستشعر أو التنظيف أو التصميم المخصص لجهاز الموجات فوق الصوتية.
