ثنيات وأقراص الطنين الكهروضغطية: أجهزة صغيرة، تأثير كبير
قد تكون ثنيات وأقراص الطنين الكهروضغطية صغيرة الحجم، لكن تطبيقاتها تمتد عبر مجموعة واسعة من الصناعات، من الإلكترونيات الاستهلاكية إلى الأجهزة الطبية. تشتهر هذه المكونات بشكلها المدمج وموثوقيتها واستهلاكها المنخفض للطاقة، وهي لا غنى عنها في التصميم الحديث حيث يتطلب الأمر صوتًا أو اهتزازًا أو تشغيلًا. ستستكشف هذه المقالة مبادئ العمل والأنواع والتطبيقات واعتبارات الاختيار لـ أقراص طنين البيزو وثنيات البيزو الكهروضغطية.
ما هو ثني القرص الكهروضغطي؟
ثني البيزو، المعروف أيضًا باسم ثنائي الشكل أو ثني القرص، هو قرص مسطح رفيع مصنوع من سيراميك كهروضغطي مرتبط بركيزة (مثل النحاس أو الفولاذ المقاوم للصدأ). عندما يتم تطبيق مجال كهربائي عبر السيراميك، فإنه يتشوه، مما يتسبب في انحناء القرص. يمكن أن تولد حركة الانحناء هذه اهتزازًا أو إزاحة يمكن استخدامها لـ:
- توليد الصوت (على سبيل المثال، أقراص طنين البيزو)
- حركة دقيقة في المشغلات الدقيقة
- استشعار التغييرات الميكانيكية (كما في مستشعرات الضغط أو التسارع)
تسمح بساطة التصميم بموثوقية عالية وتآكل ميكانيكي ضئيل، مما يجعلها مثاليًا للاستخدام طويل الأمد. لمزيد من المعلومات حول المواد الكهروضغطية، تحقق من دليلنا الشامل حول ما هو PZT.
كيف يعمل قرص طنين البيزو

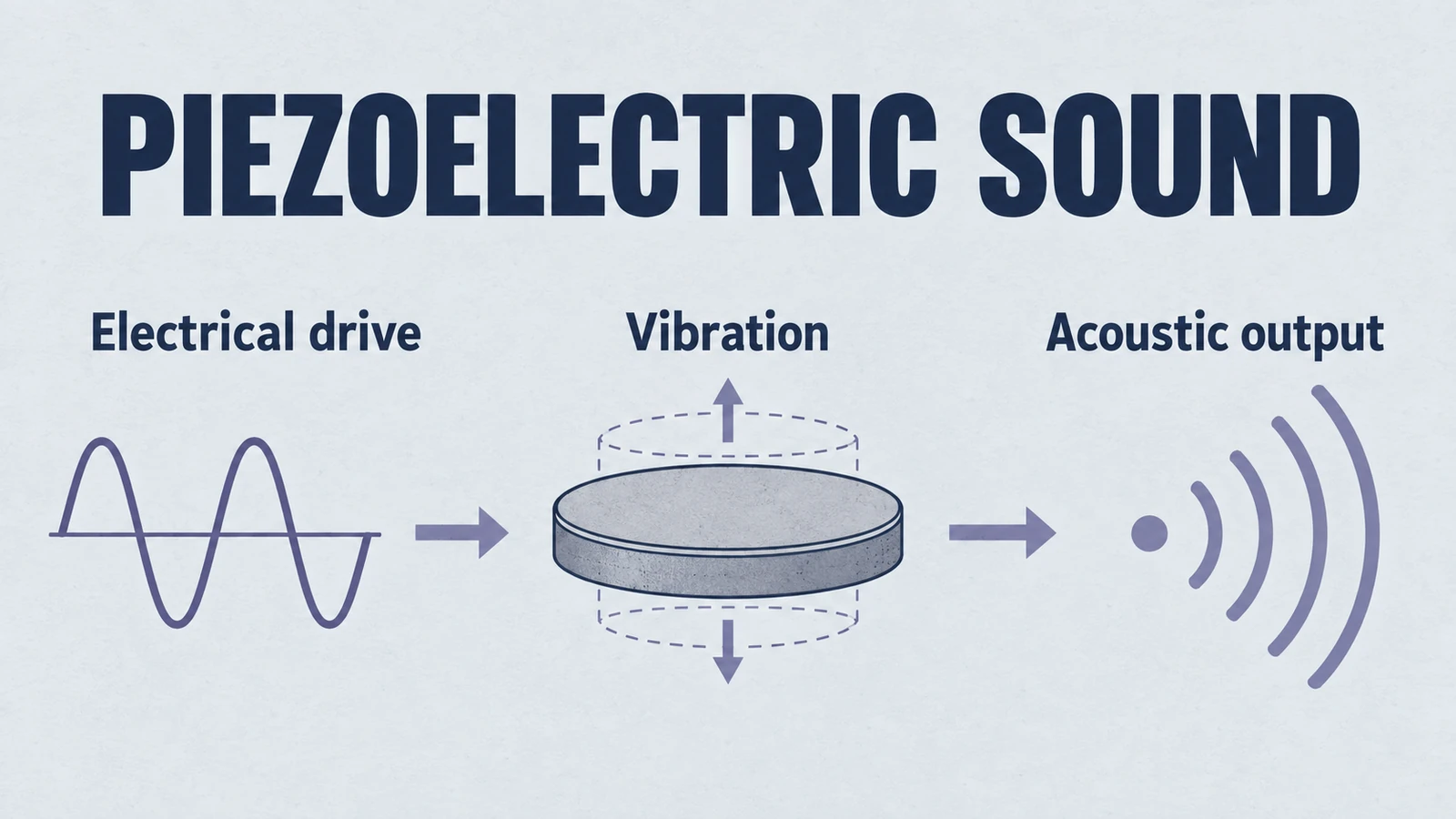

قرص طنين البيزو هو نوع من ثني البيزو الكهروضغطي مصمم لإنتاج نغمات مسموعة. يعمل على التأثير الكهروضغطي العكسي: عندما يتم تطبيق جهد تيار متردد، يهتز القرص بتردد محدد، مما ينتج موجات صوتية. يعتمد تردد الرنين على عوامل مثل حجم القرص وخصائص المواد وطريقة التثبيت.
تستخدم أقراص طنين البيزو على نطاق واسع لأنها:
- تعمل بطاقة منخفضة
- ليس لديها أجزاء ميكانيكية متحركة (متانة عالية)
- تنتج مجموعة واسعة من النغمات
- خفيفة الوزن ومدمجة
أنواع ثنيات وأقراص الطنين الكهروضغطية
- أجراس القيادة الخارجية – تتطلب دائرة تذبذب خارجية لإنتاج الصوت. توفر مرونة في التحكم في النغمة.
- أجراس القيادة الذاتية – تتضمن دائرة تذبذب داخلية، مما يسمح بالاتصال المباشر بمصدر طاقة تيار مستمر.
- ثنيات أحادية الطبقة – بناء بسيط للتطبيقات الأساسية.
- ثنيات متعددة الطبقات – إزاحة وحساسية محسنة، مناسبة للتشغيل الدقيق.
للحصول على حلول مخصصة، استكشف محولاتنا الصوتية التي يمكن تصميمها خصيصًا لمتطلبات تطبيقك.
تطبيقات رئيسية
1. الإلكترونيات الاستهلاكية
أقراص طنين البيزو هي "الصفارة" في الميكروويف أو المنبه. توجد أيضًا في الساعات والمؤقتات والألعاب.
2. أنظمة السيارات
تستخدم لتذكيرات حزام الأمان وتنبيهات الركن الخلفي وإشارات التحذير في لوحات القيادة. اعرف المزيد عن تطبيقات السيارات في مقالتنا حول المستشعرات الكهروضغطية في السيارات.
3. الأجهزة الطبية
تستخدم في إنذارات معدات التشخيص وأنظمة مراقبة المرضى والأجهزة الطبية المحمولة بسبب استهلاكها المنخفض للطاقة. اكتشف المزيد حول تكنولوجيا البيزو في الرعاية الصحية.
4. المعدات الصناعية
تعمل كمؤشرات حالة وإنذارات أعطال وأجهزة ملاحظات في الآلات. للتطبيقات الصناعية، فكر في محولات التنظيف الصناعية لدينا.
5. الأمن والسلامة
تستخدم في كاشفات الدخان وإنذارات السرقة وأنظمة تنبيه الطوارئ.
اعتبارات الاختيار
عند اختيار ثني كهروضغطي أو جرس، يجب على المهندسين مراعاة:
- نطاق التردد – طابق تردد الرنين مع تطبيق الصوت أو الاهتزاز المقصود.
- مستوى ضغط الصوت (SPL) – يحدد ارتفاع الصوت.
- الحجم وطريقة التثبيت – يؤثر على الرنين والمتانة والتكامل.
- استهلاك الطاقة – حاسم للأجهزة التي تعمل بالبطارية.
- المقاومة البيئية – اختر مواد مقاومة للرطوبة والغبار ودرجات الحرارة القصوى.
للحصول على إرشادات حول اختيار المواد، اقرأ مقالتنا حول مواد السيراميك الكهروضغطية وأنواع PZT.
مزايا مقارنة بالتقنيات الأخرى
مقارنة بالأجراس الكهرومغناطيسية، فإن أقراص طنين البيزو والثنيات:
- لديها متطلبات طاقة أقل
- أكثر إحكاما وخفة وزن
- توفر عمر تشغيلي أطول بسبب عدم وجود ملفات متحركة أو مغناطيسات
- توفر قدرة تكيف تردد أوسع
للحصول على مقارنة مفصلة، انظر تحليلنا لـ المشغلات الكهروضغطية مقابل الكهرومغناطيسية.
الاتجاهات المستقبلية
مع التقدم في علم المواد والتصغير، من المتوقع أن تصبح ثنيات البيزو الكهروضغطية والأجراس أكثر كفاءة وتنوعًا. من المرجح أن يؤدي التكامل في أجهزة إنترنت الأشياء والإلكترونيات القابلة للارتداء والغرسات الطبية إلى توسيع تطبيقاتها بشكل أكبر. تعرف على التطورات القادمة في مقالتنا حول الاتجاهات الناشئة في التكنولوجيا الكهروضغطية.
الخلاصة
قد يكون قرص طنين البيزو وثني البيزو الكهروضغطي صغيرين، لكن تأثيرهما عبر الصناعات لا يمكن إنكاره. مزيجهما من الكفاءة والمتانة والتنوع يجعلهما خيارًا مفضلاً للمهندسين في جميع أنحاء العالم. سواء كانت صفارة لطيفة في جهاز استهلاكي أو تشغيل دقيق في نظام استشعار، تثبت هذه المكونات أن الابتكارات الكبيرة غالبًا ما تأتي في عبوات صغيرة.
للحصول على ثنيات كهروضغطية عالية الجودة وحلول مخصصة، استكشف مجموعتنا الكاملة من المواد الكهروضغطية واتصل بفريق الهندسة لدينا للحصول على إرشادات خاصة بالتطبيق.
