محولات قياس التدفق بالموجات فوق الصوتية: كيف يعمل قياس التدفق غير الجراحي

أحدثت محولات قياس التدفق بالموجات فوق الصوتية ثورة في قياس التدفق من خلال توفير حلول دقيقة وموثوقة وغير جراحية لصناعات متنوعة. على عكس العدادات الميكانيكية التقليدية، تقيس تقنية الموجات فوق الصوتية تدفق السوائل دون مقاطعة خط الأنابيب، مما يقلل بشكل كبير من متطلبات الصيانة ويعزز الكفاءة التشغيلية.

فهم محولات قياس التدفق بالموجات فوق الصوتية

يعمل محول قياس التدفق بالموجات فوق الصوتية عن طريق إرسال واستقبال إشارات الموجات فوق الصوتية عبر السائل داخل الأنبوب. تقيس هذه المحولات الوقت الذي تستغرقه الموجات الصوتية للانتقال عبر السائل، مع الاستفادة من مبادئ تأثير دوبلر أو قياس وقت العبور لحساب سرعة السائل، وبالتالي معدل التدفق.

يمثل محول قياس التدفق HJ-2825/1M أحدث التقنيات في هذا المجال، حيث يعمل بتردد 1.0 ميجاهرتز لتطبيقات قياس التدفق الصناعي الدقيقة.

قياس التدفق بالموجات فوق الصوتية بوقت العبور مقابل دوبلر

قياس التدفق بوقت العبور: مثالية للسوائل النظيفة، تقيس هذه الطريقة الفرق في وقت السفر بين النبضات المرسلة في اتجاه التدفق وتلك المرسلة ضده. يتم استنتاج سرعة السائل من هذا الفارق الزمني، مما يجعله دقيقًا للغاية للسوائل النظيفة مثل الماء والزيت والمواد الكيميائية.

قياس التدفق دوبلر: فعال للسوائل التي تحتوي على مواد صلبة معلقة أو غازات، يحسب قياس دوبلر معدل التدفق بناءً على تحولات التردد للموجات فوق الصوتية المنعكسة. تحدث هذه التحولات بسبب الجسيمات أو الفقاعات داخل السائل، مما يجعل مقاييس تدفق دوبلر مثالية لتطبيقات مياه الصرف الصحي والملاط.

لتطبيقات تدفق الغاز المتخصصة، يوفر محول تدفق الغاز HJGF-200KH مراقبة موثوقة بتردد 200 كيلو هرتز لأنظمة الغاز الصناعية.

مكونات وتركيب أجهزة استشعار التدفق بالموجات فوق الصوتية

تتكون أجهزة استشعار التدفق بالموجات فوق الصوتية عادةً من محولين رئيسيين: أحدهما يعمل كمرسل والآخر كمستقبل. في بعض التكوينات المتقدمة، يمكن لمحول واحد التناوب بين أدوار الإرسال والاستقبال. تشمل طرق التثبيت:

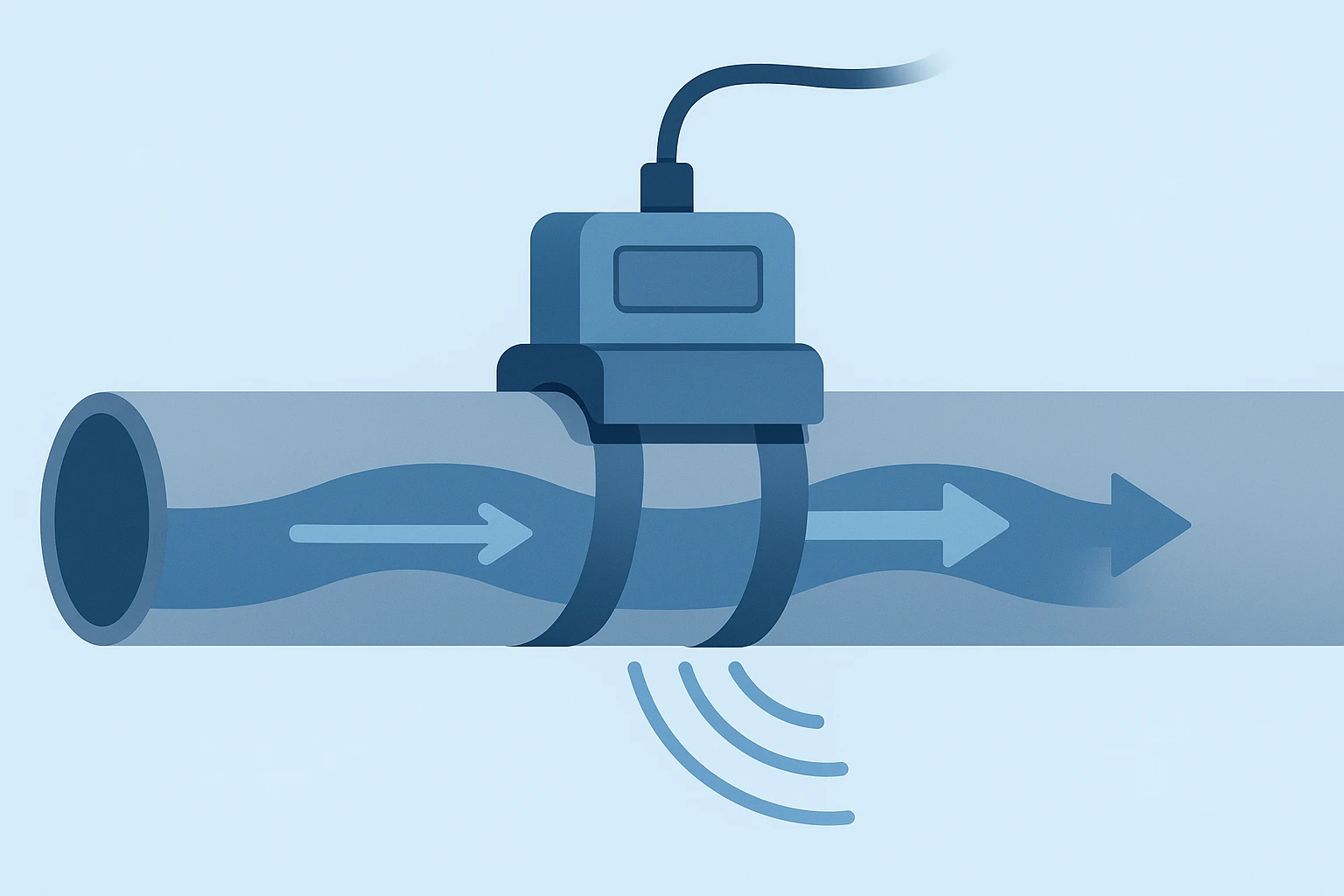

• محولات التثبيت الخارجي (Clamp-on): يتم تثبيتها خارجيًا على الأنابيب، ولا تتطلب هذه المحولات أي تعديل للأنابيب، مما يضمن إعدادًا غير تدخلي وفعال من حيث التكلفة.
• المحولات المدمجة (Inline): مدمجة مباشرة في نظام الأنابيب، مما يوفر دقة قياس محسنة بسبب الاتصال المباشر بالسائل.

يوفر محول قياس التدفق HJ-2112/1M دقة استثنائية بفضل زاوية الشعاع الضيقة البالغة 6 درجات، مما يجعله مثاليًا لتطبيقات القياس المركزة.

يعتمد الاختيار بين التثبيت الخارجي والمدمج على عوامل خاصة بالتطبيق، مثل متطلبات الدقة ونوع السائل وبيئة التثبيت.

مزايا أجهزة استشعار التدفق بالموجات فوق الصوتية

قياس غير جراحي

تزيل أجهزة الاستشعار بالموجات فوق الصوتية الاتصال المباشر بالسائل، مما يقلل بشكل كبير من التآكل والتلف. تضمن هذه الميزة عمرًا افتراضيًا طويلاً، وصيانة قليلة، وتقليل وقت التوقف عن العمل.

دقة وموثوقية عالية

توفر أجهزة استشعار التدفق بالموجات فوق الصوتية الحديثة دقة ممتازة، عادةً في حدود ±1% من القيمة المقاسة. تجعل هذه الدقة مناسبة للتطبيقات الحرجة مثل المعالجة الكيميائية وإدارة المياه وتكرير البترول.

نطاق تطبيق واسع

من شبكات توزيع المياه النظيفة إلى مراقبة النفايات الصناعية، تتعامل أجهزة الاستشعار بالموجات فوق الصوتية مع مجموعة واسعة من التطبيقات، مما يوضح تنوعها في بيئات تشغيلية متنوعة.

التطبيقات عبر الصناعات

إدارة المياه وتوزيعها

تستخدم أجهزة الاستشعار بالموجات فوق الصوتية على نطاق واسع في أنظمة المياه البلدية لمراقبة كفاءة التوزيع واكتشاف التسربات وإدارة الاستهلاك بفعالية. للكشف عن الفقاعات في أنظمة المياه، ضع في اعتبارك مستشعر الكشف عن الفقاعات بالموجات فوق الصوتية المتخصص لدينا.

صناعة النفط والغاز

في معالجة البترول، تقيس مقاييس التدفق بالموجات فوق الصوتية بدقة معدلات التدفق في خطوط الأنابيب، مما يضمن النقل الفعال والآمن لمنتجات النفط والغاز.

المعالجة الكيميائية

تستفيد الصناعات الكيميائية من قدرات القياس المقاومة للتآكل والخالية من التلوث لأجهزة الاستشعار بالموجات فوق الصوتية، مما يحافظ على سلامة العملية والامتثال لمعايير السلامة.

أنظمة التدفئة والتهوية وتكييف الهواء (HVAC)

تلعب أجهزة استشعار التدفق بالموجات فوق الصوتية دورًا حاسمًا في أنظمة التدفئة والتهوية وتكييف الهواء من خلال تحسين استهلاك الطاقة من خلال التحكم الدقيق في سوائل التدفئة والتبريد.

التطبيقات البحرية وتحت الماء

لقياس التدفق المتخصص تحت الماء، يوفر محول المياه العميقة CS-220KH والمحول الغاطس HJ-200KH-P أداءً موثوقًا به في البيئات البحرية.

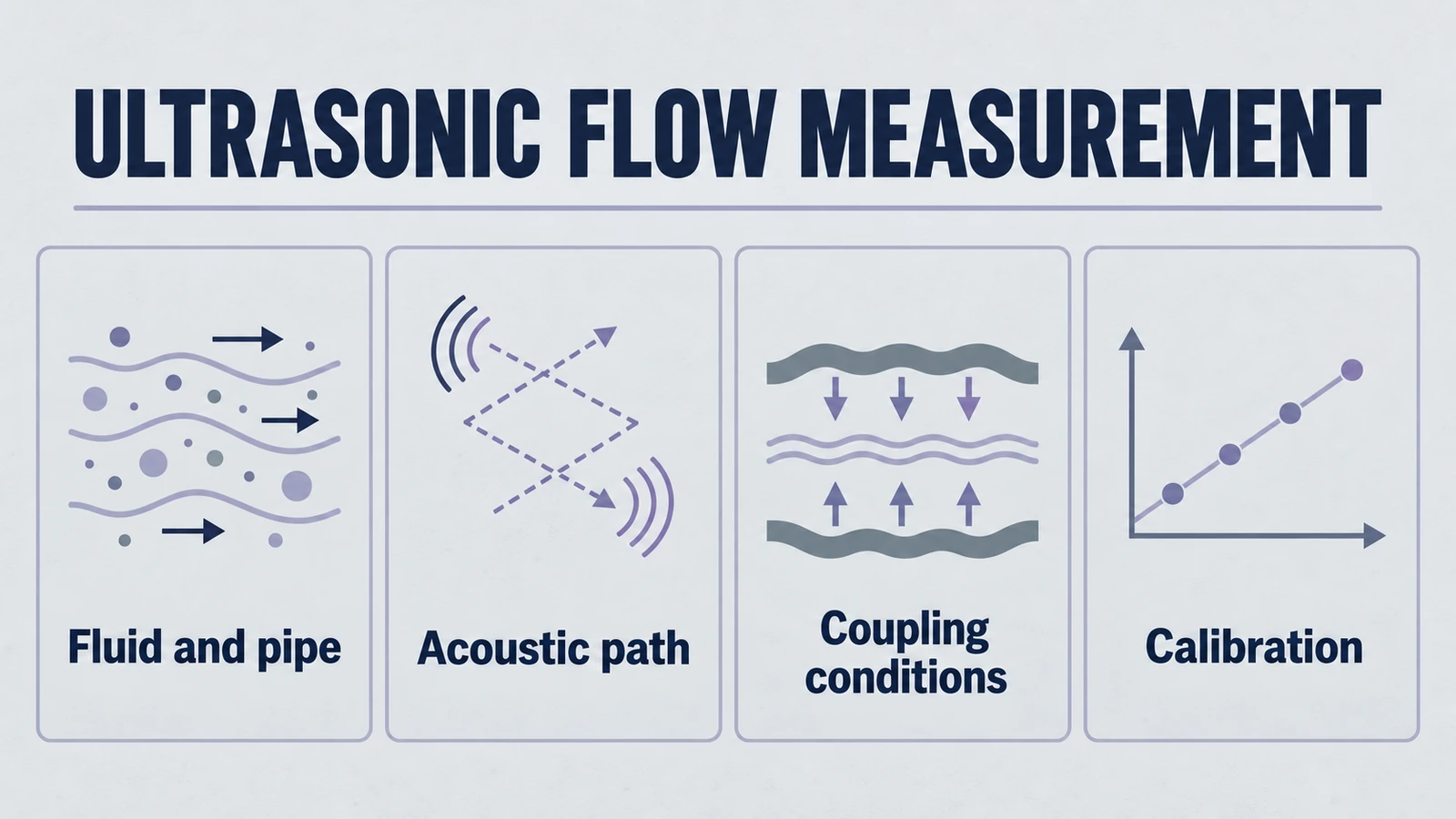

أفضل الممارسات لتعظيم أداء المستشعر

التركيب والمحاذاة المناسبين

يعد ضمان المحاذاة الصحيحة والاقتران المناسب للمحولات أمرًا بالغ الأهمية. قد يؤدي عدم المحاذاة أو سوء الاتصال إلى تدهور دقة القياس بشكل كبير.

المعايرة والصيانة الدورية

تساعد المعايرة الدورية في الحفاظ على دقة المستشعر لفترات طويلة، مما يخفف من عدم الدقة المحتملة الناجمة عن التغيرات البيئية أو تقادم المستشعر.

الاختيار بناءً على خصائص السائل

يعد فهم خصائص السائل، مثل اللزوجة ووجود المواد الصلبة أو الفقاعات ودرجات الحرارة القصوى، أمرًا ضروريًا لاختيار طريقة قياس التدفق بالموجات فوق الصوتية المناسبة وتكوين المحول.

للحصول على معلومات شاملة حول السيراميك الكهرضغطي المستخدم في محولات الموجات فوق الصوتية، استكشف دليلنا المفصل حول ما هي السيراميك الكهرضغطي.

مقارنة المواصفات الفنية

الموديل	التردد	زاوية الشعاع	التطبيق
HJ-2112/1M	1.0 ميجاهرتز	6°	قياس التدفق الدقيق
	HJ-2825/1M	1.0 ميجاهرتز	8°	مراقبة التدفق الصناعي
HJGF-200KH	200 كيلو هرتز	12°	كشف تدفق الغاز

الخلاصة

تمثل محولات قياس التدفق بالموجات فوق الصوتية تقدمًا تحويليًا في تقنيات قياس التدفق، حيث توفر دقة استثنائية وتركيبًا غير جراحي وصيانة قليلة. من خلال فهم واستخدام هذه المحولات بفعالية، يمكن للصناعات تعزيز الكفاءة التشغيلية بشكل كبير، وضمان الامتثال التنظيمي، وتقليل التكاليف الإجمالية.

سواء كنت بحاجة إلى حلول دقيقة لقياس التدفق للتطبيقات الصناعية أو محولات متخصصة لبيئات فريدة، فإن اختيار تقنية مستشعر التدفق بالموجات فوق الصوتية المناسبة أمر بالغ الأهمية للأداء الأمثل والموثوقية طويلة الأمد.

استكشف مجموعتنا الكاملة من محولات الموجات فوق الصوتية أو اتصل بفريقنا الفني للحصول على توصيات مخصصة بناءً على متطلبات التطبيق المحددة الخاصة بك.
