الدليل النهائي لاختيار مورد أقراص بيزو: 5 عوامل لا يمكنك تجاهلها

1.0 المقدمة: القرار الحاسم وراء كل تطبيق عالي الأداء

في عالم التكنولوجيا المتقدمة، تعد الأقراص الكهرضغطية مكونات أساسية، تقود الابتكار في مجالات متنوعة مثل الموجات فوق الصوتية الطبية، والاختبارات الصناعية غير المدمرة (NDT)، وتحديد المواقع النانوية الدقيقة، واستشعار السيارات. وراء كل صورة طبية عالية الدقة، وكل مكون ملحوم بشكل لا تشوبه شائبة، وكل مشغل دقيق يتحرك بدقة نانومترية، يكمن قرص بيزو محدد تماماً ومصنع بشكل موثوق. لذلك، فإن اختيار مورد أقراص بيزو ليس مهمة شراء بسيطة؛ إنه قرار استراتيجي يؤثر بشكل عميق على أداء وموثوقية والنجاح التجاري النهائي للمنتج النهائي.

المخاطر التي ينطوي عليها هذا القرار عالية بشكل استثنائي. يمكن أن يؤدي اختيار مورد دون المستوى الأمثل إلى سلسلة من الإخفاقات، بما في ذلك أداء المنتج غير المتسق، وفشل المكونات المبكر، وإغلاق خطوط الإنتاج المعطلة، واستدعاء المنتجات المكلفة. مثل هذه المشكلات لا تؤدي فقط إلى تضخم التكاليف ولكن يمكن أن تلحق أيضاً ضرراً لا يمكن إصلاحه بسمعة الشركة. اختيار المورد يتعلق بشكل أساسي بتخفيف المخاطر وضمان الجدوى طويلة الأجل للمشروع. يفرض هذا الواقع تحولاً في المنظور - الابتعاد عن علاقات البائعين القائمة على المعاملات نحو تنمية شراكات استراتيجية متكاملة بعمق. تتحقق أنجح النتائج عندما يتم الاستفادة من المعرفة المتخصصة للمورد وبراعته التصنيعية كملحق مباشر للفريق الهندسي للعميل.

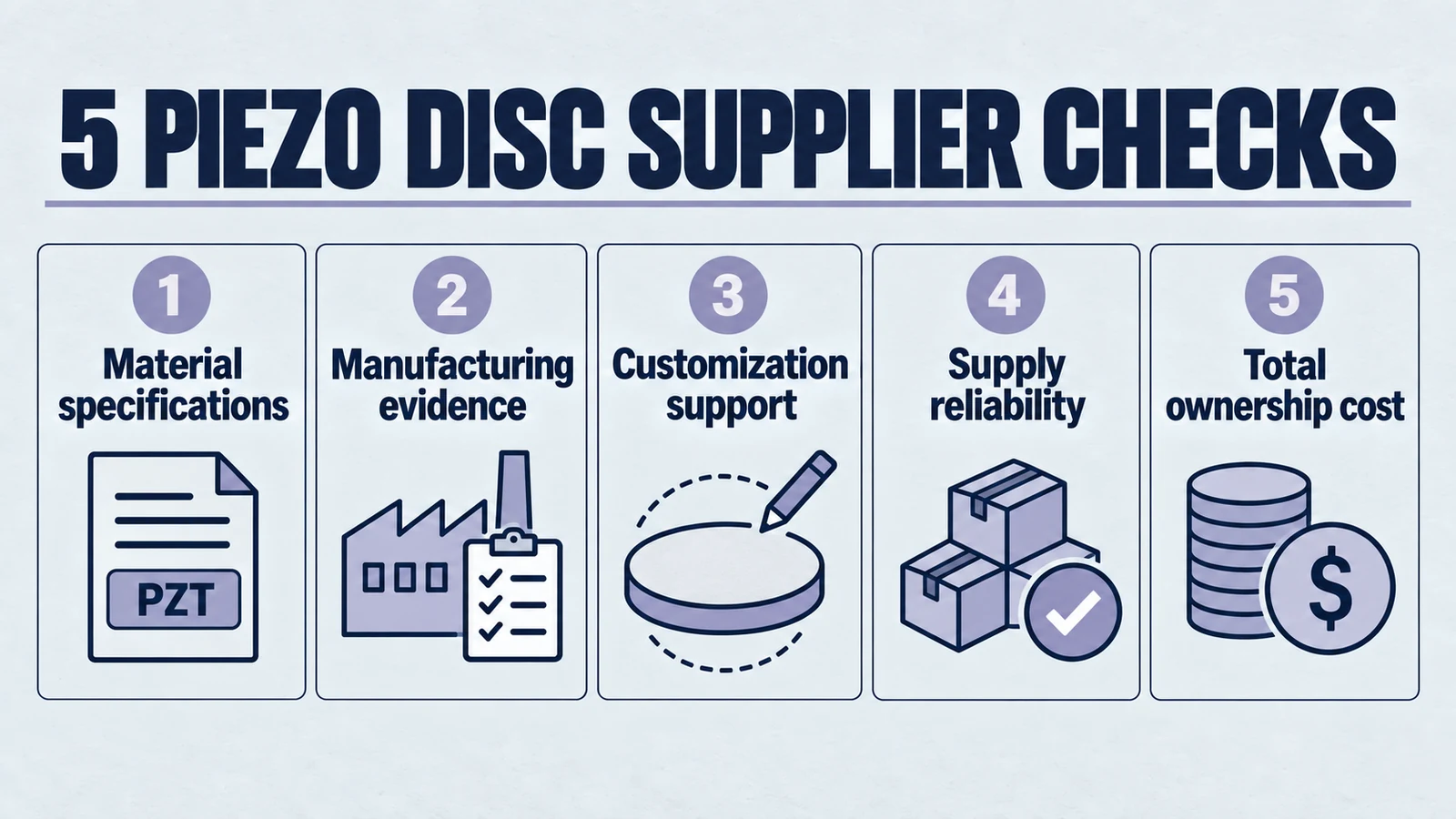

للتنقل في هذا القرار الحاسم، يعد إطار العمل المنهجي ضرورياً. يقدم هذا الدليل خمسة عوامل رئيسية تتجاوز مقارنة الأسعار السطحية لتمكين تقييم شامل للخبرة الفنية لمورد أقراص بيزو المحتمل، وانضباط التصنيع، وقدرات الشراكة. هذه العوامل هي: جودة المواد والأداء، التميز في التصنيع ومراقبة الجودة، التخصيص والشراكة الفنية، موثوقية المورد وسلسلة التوريد، والتكلفة الإجمالية للملكية.

2.0 العامل 1: جودة المواد ومواصفات الأداء التي لا هوادة فيها

أساس أي قرص بيزو عالي الأداء هو مادة السيراميك نفسها. يُظهر المورد المتفوق إتقاناً شاملاً لعلم المواد، حيث لا يوفر المكونات فحسب، بل يوفر حلولاً مادية محسنة مصممة خصيصاً لفيزياء التطبيق المحددة.

2.1 ما وراء ورقة البيانات: مواءمة خصائص المواد مع متطلبات التطبيق

لا يتم إنشاء جميع سيراميك تيتانات زركونات الرصاص (PZT) على قدم المساواة. يوجد تمييز أساسي بين تركيبات PZT "الناعمة" و "الصلبة"، كل منها مصمم لمتطلبات تشغيلية مختلفة.

PZT الناعم: تتميز مواد مثل PZT-5H و PZT-5A (المصنفة كنوع البحرية II/VI) بحساسية عالية، وثوابت شحنة كهرضغطية كبيرة (d₃₃)، وسماحية عالية. تجعلها هذه الخصائص مثالية لتطبيقات الاستشعار، ومحولات التصوير الطبي، و المشغلات التي تتطلب إزاحات كبيرة عند مستويات طاقة منخفضة نسبياً. ومع ذلك، فإن لها أيضاً قيوداً، بما في ذلك درجات حرارة كوري المنخفضة وقابلية أكبر لإزالة الاستقطاب تحت ضغط كهربائي أو ميكانيكي مرتفع.

PZT الصلب: تظهر مواد مثل PZT-4 و PZT-8 (نوع البحرية I) عوامل جودة ميكانيكية عالية، واستقراراً ممتازاً تحت الأحمال الميكانيكية العالية والمجالات الكهربائية القوية، ونقاط كوري عالية. هذه الخصائص ضرورية للتطبيقات عالية الطاقة، بما في ذلك محولات التنظيف بالموجات فوق الصوتية، وأجهزة عرض السونار، وأنظمة توليد الطاقة عالية الجهد.

بصرف النظر عن هذا التصنيف الأساسي، يجب مواءمة العديد من معلمات المواد الرئيسية مع المتطلبات المحددة للتطبيق:

• درجة حرارة كوري (Tc): هذه هي درجة الحرارة الحرجة التي تخضع عندها المادة لانتقال طوري وتفقد خصائصها الكهرضغطية بشكل دائم. إنها تمثل سقفاً تشغيلياً غير قابل للتفاوض، خاصة بالنسبة للمكونات المستخدمة في البيئات ذات درجات الحرارة العالية.
• ثابت الشحنة الكهرضغطية (d₃₃): يربط هذا المعامل الانفعال الميكانيكي الناتج بمجال كهربائي مطبق، مما يجعله مقياساً أساسياً لأداء المشغل وقدرة الإزاحة.
• عامل الاقتران الكهروميكانيكي (k): تقيس هذه القيمة كفاءة تحويل الطاقة بين الأشكال الكهربائية والميكانيكية. يعد عامل الاقتران العالي أمراً بالغ الأهمية للكفاءة الإجمالية لمحولات الطاقة المستخدمة في كل من الاستشعار والتشغيل.
• عامل الجودة الميكانيكية (Qm): تمثل هذه المعلمة الخسائر الميكانيكية داخل المادة. يعد Qm المرتفع أمراً حيوياً للتطبيقات الرنانة عالية الطاقة، حيث يقلل من توليد الحرارة ويسمح بتشغيل أكثر كفاءة.

يظهر عامل تمييز حاسم عند فحص قدرات المورد: سيطرته على تركيبة المواد الخام نفسها. غالباً ما ينبع التباين الكبير من دفعة إلى أخرى الملحوظ في الصناعة من عدم الاتساق في تكوين المواد ومعالجتها. الموردون الذين يصيغون مساحيق PZT الخاصة بهم داخل الشركة - ويتحكمون في نقاء الأكاسيد الخام وعمليات الخلط والطحن والتكليس الدقيقة - يمتلكون ميزة أساسية. يسمح لهم هذا التكامل الرأسي بضبط خصائص المواد، والأهم من ذلك، تنفيذ تحكم إحصائي صارم في العمليات من بداية سلسلة القيمة.

2.2 مخاطر تباين الأداء

يمكن أن تكون القيم الاسمية في ورقة البيانات مضللة، لأنها غالباً ما تأتي بتفاوتات واسعة - تصل أحياناً إلى ±20%. يمكن أن يؤدي هذا إلى تباينات كبيرة في الأداء ليس فقط بين البائعين المختلفين ولكن أيضاً من دفعة إلى أخرى من نفس المورد. من الضروري تقييم مقاييس الأداء التي تعكس التشغيل في العالم الحقيقي، مثل:

• التكرارية مقابل الدقة: من الضروري فهم التمييز بين هاتين الخاصيتين. تشير الدقة إلى مدى قرب المكون من القيمة الحقيقية، بينما التكرارية هي قدرته على العودة باستمرار إلى نفس الموضع المستهدف. بالنسبة للعديد من التطبيقات الدقيقة، تعد التكرارية العالية أكثر أهمية من الدقة المطلقة، حيث يمكن غالباً تعويض الأخطاء المنهجية من خلال المعايرة.
• العمر الافتراضي والمتانة: يمكن أن يتأثر العمر التشغيلي لـ مكون بيزو بالعديد من العوامل، بما في ذلك الرطوبة المحيطة ودرجة الحرارة والتحميل المسبق الميكانيكي وظروف القيادة الكهربائية. يجب تصميم مكون موثوق به لتحمل بيئته التشغيلية المقصودة على مدى مليارات الدورات.

3.0 العامل 2: التميز في التصنيع القابل للتحقق ومراقبة الجودة الصارمة

يعمل موردو أقراص بيزو الرائدون في العالم بمستوى من الدقة يشبه مستوى مصنع أشباه الموصلات. بالنسبة لهؤلاء المصنعين، لا يعد الالتزام بالجودة مجرد شعار تسويقي بل نظاماً يمكن التحقق منه مدمجاً في كل مرحلة من مراحل عملية الإنتاج ومصادقاً عليه بمعايير معترف بها دولياً.

3.1 من المسحوق إلى الجزء المستقطب: عملية تتطلب الدقة

يعد تصنيع قرص بيزو رحلة معقدة مع العديد من المراحل حيث يمكن تعزيز الجودة أو المساس بها. تشمل الخطوات الرئيسية ما يلي:

1. تحضير المسحوق والضغط: تبدأ العملية بإنشاء حبيبات متجانسة لضمان كثافة موحدة في الجسم "الأخضر" المضغوط.
2. التلبيد: هذه المرحلة الحرجة من الحرق بدرجة حرارة عالية هي المكان الذي يتم فيه تشكيل البنية المجهرية النهائية للسيراميك. يمكن أن تؤدي درجات الحرارة أو الفترات غير الصحيحة إلى نمو بلوري غير لائق، مما يؤدي إلى تدهور شديد أو حتى تدمير الإمكانات الكهرضغطية للمادة.
3. التصنيع واللف: يتطلب تحقيق تفاوتات الأبعاد الضيقة، غالباً أفضل من ±0.1 مم، تقنيات تصنيع متقدمة مستعارة غالباً من صناعة أشباه الموصلات.
4. الطلاء الكهربائي: يتم تطبيق قطب كهربائي معدني موحد وملتصق بقوة (عادة الفضة أو النيكل أو الذهب) على الأسطح الخزفية. هذه الطبقة ضرورية لإنشاء اتصال كهربائي موثوق وضمان أداء متسق.
5. الاستقطاب (Poling): في هذه الخطوة النهائية الحاسمة، يتم تسخين السيراميك تحت درجة حرارة كوري وتعريضه لمجال كهربائي قوي للتيار المستمر. تعمل هذه العملية على محاذاة المجالات الكهربائية الداخلية للمادة، مما يحفز خصائصها الكهرضغطية. الاستقطاب غير السليم أو غير الكامل يجعل المكون عديم الفائدة.

3.2 دور مراقبة الجودة والاختبار الشامل

مراقبة الجودة القوية (QC) ليست فحصاً نهائياً بسيطاً ولكنها عملية مستمرة ومتكاملة. يستخدم الموردون من الدرجة الأولى التحكم في العمليات الإحصائية (SPC) لمراقبة المعلمات الرئيسية، وتوظيف أنظمة اختبار آلية للإنتاج بكميات كبيرة، والحفاظ على أنظمة تتبع شاملة لكل دفعة. سيقوم المورد الذي يركز على الجودة بإجراء مجموعة من الاختبارات، بما في ذلك:

• الفحص المادي: التحقق من دقة الأبعاد وفحص أي عيوب مادية مثل الشقوق أو الرقائق أو الفراغات.
• الاختبار الكهربائي: قياس الخصائص الكهربائية الرئيسية مثل السعة، وفقدان العزل الكهربائي، وتردد الرنين، والمقاومة. يعد القياس المباشر لثابت الشحنة الكهرضغطية (d₃₃) باستخدام مقياس مخصص فحصاً قياسياً لمراقبة الجودة لمواد المشغل.
• اختبار الموثوقية والإجهاد: محاكاة ظروف التشغيل القاسية - بما في ذلك درجات الحرارة العالية والرطوبة والاهتزاز - للتحقق من الأداء طويل الأجل للمكون ومتانته في ظل ضغوط خاصة بالتطبيق.

3.3 الشهادات كدليل على انضباط العملية

لا ينبغي النظر إلى الشهادات على أنها مجرد أعمال ورقية ولكن كتحقق مستقل من طرف ثالث من التزام المورد بنظام رسمي لإدارة الجودة (QMS). تشمل الشهادات الرئيسية التي يجب البحث عنها ما يلي:

• ISO 9001:2015: هذا هو المعيار الدولي لنظام إدارة الجودة، مما يدل على تفاني المورد في مراقبة العمليات ورضا العملاء والتحسين المستمر.
• ISO 13485: هذه الشهادة ضرورية للموردين الذين يخدمون صناعة الأجهزة الطبية. وهي تشير إلى الالتزام ببروتوكولات الجودة والسلامة والتوثيق الصارمة المطلوبة للمكونات الطبية.
• AS9100: هذا هو معيار نظام إدارة الجودة لصناعات الطيران والدفاع، مما يشير إلى قدرة المورد على تلبية المتطلبات الصارمة للتطبيقات حيث لا يكون الفشل خياراً.

4.0 العامل 3: قدرات التخصيص العميقة والشراكة الفنية الخبيرة

لا يبيع أفضل موردي أقراص بيزو المكونات ببساطة من الكتالوج؛ بل يشاركون في إنشاء الحلول. إنهم يعملون كامتداد للفريق الهندسي لعملائهم، ويطبقون تخصصهم العميق في التكنولوجيا الكهرضغطية لتحسين التصميمات من أجل الأداء وقابلية التصنيع وفعالية التكلفة.

4.1 طيف التخصيص

يمكن تقييم القدرات الحقيقية للمورد من خلال فحص عمق التخصيص الذي يقدمه. يمكن أن يتراوح هذا من التعديلات البسيطة إلى الحلول المتكاملة تماماً:

• المستوى 1 (التخصيص القياسي): يشمل ذلك الأبعاد المخصصة (القطر والسمك)، واختيار مواد PZT القياسية، وملحقات الأسلاك الأساسية. يمكن لمعظم الموردين تلبية هذه الطلبات.
• المستوى 2 (التخصيص المتقدم): يتضمن ذلك تعديلات أكثر تعقيداً، مثل أنماط الأقطاب الكهربائية المخصصة (على سبيل المثال، الأقطاب الكهربائية الملتفة لتبسيط الأسلاك)، واختيار مواد قطب كهربائي محددة (الفضة والنيكل والذهب) للتوافق البيئي، وتطوير تركيبات PZT فريدة لاحتياجات أداء محددة.
• المستوى 3 (الحلول المتكاملة): يمثل هذا أعلى مستوى من القدرة، حيث يوفر المورد تجميعات ذات قيمة مضافة. يمكن أن يشمل ذلك ربط أقراص بيزو بالركائز، ودمج المكونات في حاويات مخصصة، وإضافة طبقات مطابقة صوتية لـ محولات الطاقة بالموجات فوق الصوتية، وتسليم تجميعات فرعية تم اختبارها بالكامل وجاهزة للتركيب.

4.2 قيمة الشريك الهندسي الحقيقي

يوفر الشريك الحقيقي دعماً تعاونياً طوال دورة حياة المنتج بأكملها. تشمل هذه الشراكة:

• التصميم والاستشارة: تقديم توجيه الخبراء خلال مرحلة التصميم الأولية لتحديد المواد والهندسة والتكوين الأمثل، وبالتالي منع الأخطاء المكلفة وتسريع التطوير.
• النماذج الأولية والتكرار: تقديم خدمات النماذج الأولية السريعة للاختبار والتحقق، مع المرونة لإجراء تعديلات سريعة بناءً على ملاحظات الأداء.
• الخبرة الخاصة بالتطبيق: امتلاك معرفة عميقة في مجالات محددة - مثل الموجات فوق الصوتية المركزة عالية الكثافة الطبية (HIFU)، أو الاختبارات غير المدمرة الصناعية، أو أنظمة السيارات - مما يمكنهم من فهم التحديات الفريدة والمتطلبات التنظيمية للتطبيق.

5.0 العامل 4: موثوقية المورد المثبتة وسلسلة توريد مرنة

يصبح التميز الفني بلا معنى بدون الاستقرار التجاري والموثوقية التشغيلية. يجب أن يكون لدى مورد أقراص بيزو من الدرجة الأولى سجل حافل بالأداء، وقنوات اتصال شفافة، وعمليات داخلية قوية تضمن قدرتهم على تسليم المكونات المناسبة، في الوقت المحدد، في كل مرة.

5.1 تقييم سجل المورد وسمعته

من الضروري النظر إلى ما هو أبعد من المطالبات التسويقية للحصول على أدلة ملموسة على خبرة المورد وموثوقيته:

• الخبرة الصناعية: يشير التاريخ الطويل في الصناعة الكهرضغطية غالباً إلى الاستقرار المالي والمعرفة المؤسسية العميقة التي تم بناؤها على مدار سنوات عديدة.
• ملاحظات العملاء ودراسات الحالة: توفر الشهادات والمراجعات ودراسات الحالة التفصيلية من الشركات العاملة في صناعة مماثلة دليلاً اجتماعياً قوياً على قدرات المورد وسجله الحافل بالنجاح.
• القدرة الإنتاجية: يمكن للمورد المثالي توسيع نطاق الإنتاج بسلاسة من عمليات التشغيل النموذجية الصغيرة إلى التصنيع بكميات كبيرة دون أي انخفاض في الجودة أو الاتساق.

5.2 أهمية التواصل والشفافية

الشريك الموثوق به هو، بحكم التعريف، شريك مستجيب. تعد جودة بروتوكولات الاتصال الخاصة بالمورد مؤشراً قوياً على احترافهم العام. ضع في اعتبارك استجابتهم للاستفسارات الفنية، واستعدادهم لتقديم تحديثات استباقية حول معالم المشروع وجداول التسليم، وشفافيتهم فيما يتعلق بالمهل الزمنية الواقعية.

5.3 موثوقية المكونات في العالم الحقيقي

سيقدم المورد الجيد إرشادات واضحة حول كيفية زيادة عمر وموثوقية مكوناته في التطبيق النهائي. السيراميك الكهرضغطي هش بطبيعته وله قوة شد منخفضة جداً. لذلك، يجب أن يقدم المورد إرشادات صريحة حول:

• المناولة والتركيب السليمين: لمنع الشقوق الدقيقة التي يمكن أن تؤدي إلى الفشل تحت التحميل الدوري.
• التحميل المسبق الميكانيكي: بالنسبة للتطبيقات الديناميكية، غالباً ما يكون التحميل المسبق الميكانيكي ضرورياً لضمان بقاء السيراميك دائماً في حالة ضغط.
• الضوابط البيئية: يمكن أن تؤدي الرطوبة العالية إلى الهجرة الكهربائية والانهيار الكهربائي. قد تكون الطلاءات الواقية أو المشورة بشأن الختم البيئي مطلوبة.
• ظروف القيادة الكهربائية: إشارات القيادة السلسة ضرورية. يمكن أن تولد طفرات الجهد المفاجئة تسارعات داخلية كبيرة وتتلف الهيكل الخزفي.

6.0 العامل 5: تقييم التكلفة الإجمالية للملكية (TCO) مقابل السعر الأولي

في شراء المكونات الحرجة، نادراً ما يكون الخيار الأرخص هو الأقل تكلفة. يجب أن ينظر التقييم المتطور إلى ما هو أبعد من سعر الوحدة لحساب التكلفة الإجمالية للملكية (TCO)، وهو إطار عمل يكشف غالباً أن الاستثمار في الجودة من مورد حسن السمعة هو القرار الأكثر حكمة اقتصادياً على المدى الطويل.

6.1 تفكيك مغالطة "أقل سعر"

الافتراضي إلى أقل مزايد هو مأزق شراء شائع يمكن أن يؤدي إلى عواقب وخيمة في المراحل اللاحقة. يوفر TCO إطاراً مالياً استراتيجياً لاتخاذ استثمار أكثر ذكاءً من خلال حساب جميع التكاليف المرتبطة بالمكون طوال دورة حياته بأكملها.

6.2 تحديد التكاليف الخفية للمكونات منخفضة الجودة

تتجاهل مقارنة الأسعار البسيطة التكاليف الكبيرة في المراحل اللاحقة التي يتم تكبدها غالباً عند استخدام مكونات منخفضة الجودة أو غير متسقة. تشمل هذه التكاليف الخفية:

• زيادة مراقبة الجودة والاختبار الوارد: الوقت والموارد التي يتم إنفاقها في التحقق من الأجزاء غير المتسقة وفرزها عند الوصول.
• انخفاض عوائد الإنتاج: المكونات التي تفشل أثناء التجميع أو الاختبار النهائي للمنتج النهائي، مما يؤدي إلى خردة وإعادة عمل مكلفة.
• ارتفاع معدلات الفشل الميداني: التكلفة الهائلة لفشل المنتج بعد الشحن، والتي تشمل مطالبات الضمان والإصلاحات والاستبدال والخدمات اللوجستية.
• استدعاء المنتجات وتضرر السمعة: التكلفة النهائية لفشل مكون حرج، والتي يمكن أن تدمر ثقة العملاء وتلحق ضرراً دائماً بقيمة العلامة التجارية.
• زيادة الصيانة ووقت التوقف عن العمل: في البيئات الصناعية، يمكن أن يؤدي فشل مستشعر أو مشغل واحد إلى إيقاف خط إنتاج كامل، مما يتكبد تكاليف تفوق سعر المكون نفسه.

6.3 القيمة طويلة الأجل لشراكة الجودة

إعادة صياغة السعر الأولي الأعلى لمكون ممتاز كاستثمار في الحد من المخاطر والقيمة طويلة الأجل هو المفتاح. يؤدي المكون عالي الجودة من مورد موثوق به في النهاية إلى وقت أسرع للتسويق، وأداء أعلى للمنتج النهائي، وسمعة أقوى للعلامة التجارية، وتكاليف إجمالية أقل للمشروع عند النظر إليها طوال دورة حياة المنتج بأكملها.

7.0 الخاتمة: إقامة شراكة من أجل النجاح

يعد اختيار مورد أقراص بيزو قراراً يتطلب استراتيجية شاملة وذكية. توفر العوامل الخمسة الرئيسية - خبرة المواد، وانضباط التصنيع، والتخصيص على مستوى الشراكة، والموثوقية المثبتة، والتركيز على التكلفة الإجمالية للملكية - إطاراً قوياً لهذا التقييم. في النهاية، الهدف هو العثور على أكثر من مجرد مورد مكونات؛ هو العثور على شريك استراتيجي مستثمر بعمق في نجاح مشروعك. يقلل هذا الشريك من مخاطر التطوير، ويسرع الابتكار، ويعزز بشكل أساسي جودة وموثوقية المنتج النهائي.

في Yujie Piezo، قمنا ببناء أعمالنا حول هذه المبادئ الأساسية الخمسة. من صياغة المواد الداخلية وعمليات التصنيع المعتمدة من ISO 9001 إلى فريق الدعم الهندسي المخصص لدينا، نتشارك مع عملائنا لتقديم ليس فقط أقراص بيزو، ولكن الأداء والموثوقية وراحة البال.
