الدليل النهائي للأنابيب الكهرضغطية في الاستشعار بالموجات فوق الصوتية

من تحديد الموقع بالصدى الصامت للخفاش إلى الصور المنقذة للحياة للموجات فوق الصوتية الطبية، أحدثت القدرة على الرؤية بالصوت ثورة في عدد لا يحصى من الصناعات. في قلب هذه التكنولوجيا يكمن مكون رائع: الأنبوب الكهرضغطي. هذه الأسطوانات الخزفية المتواضعة هي المحركات التي تشغل أجهزة الاستشعار بالموجات فوق الصوتية الحديثة، حيث تحول الطاقة الكهربائية إلى صوت عالي التردد والعكس بدقة وسرعة لا تصدق.

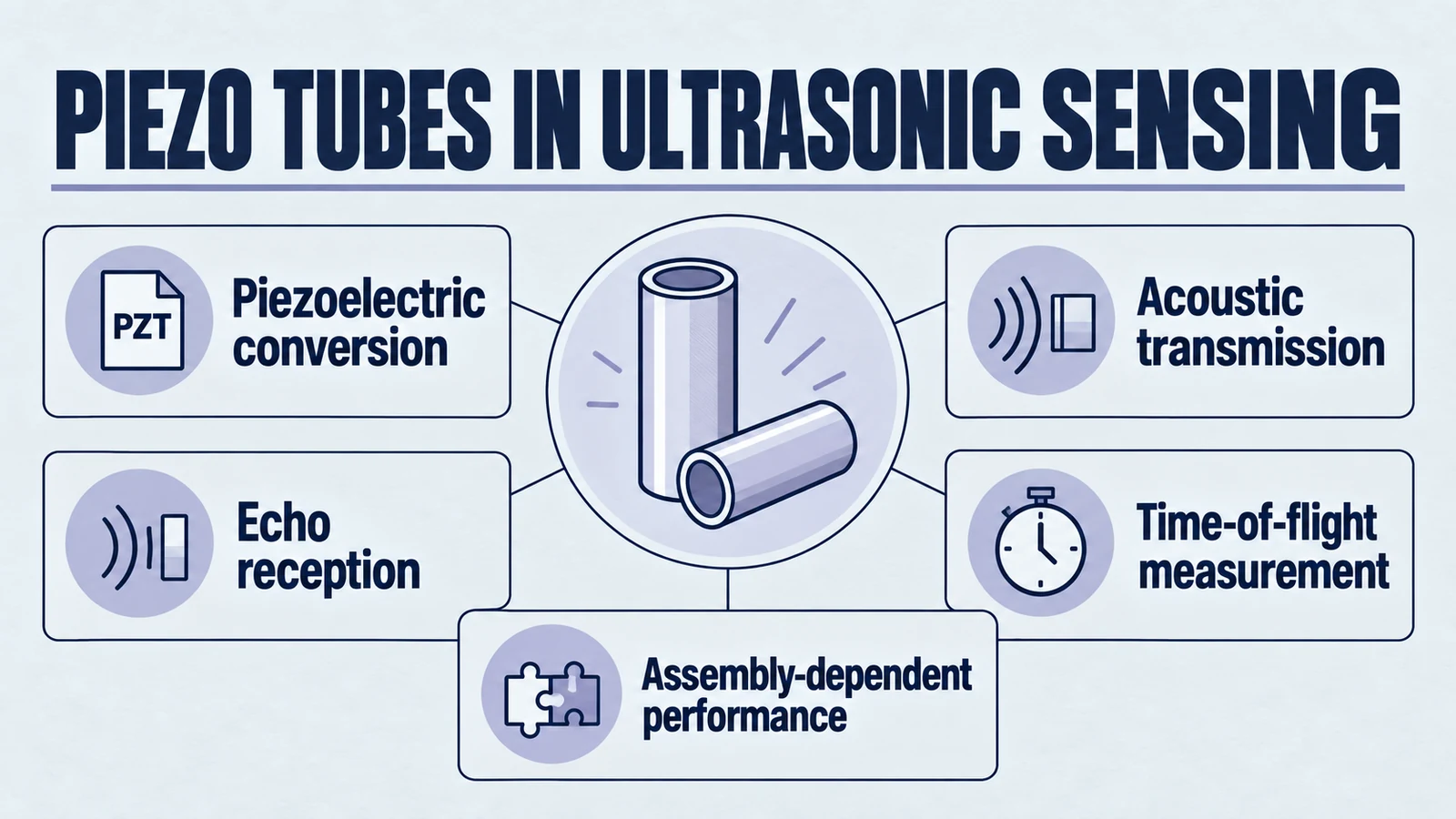

يقدم هذا الدليل استكشافاً شاملاً لـ الأنابيب الكهرضغطية ودورها في الاستشعار بالموجات فوق الصوتية. سوف يتعمق في الفيزياء الأساسية التي تجعلها تعمل، ويفكك ميكانيكا محول الطاقة بالموجات فوق الصوتية، ويعرض المشهد الواسع للتطبيقات التي تمكنها - من الأتمتة الصناعية والتشخيص الطبي إلى سلامة السيارات وهندسة الطيران. بالنسبة للمهندس أو مصمم المنتج أو مدير البحث والتطوير، فإن فهم هذه التكنولوجيا الأساسية هو الخطوة الأولى نحو تسخير إمكاناتها الكاملة.

الجزء 1: المبدأ الأساسي: إطلاق العنان لقوة الكهرباء الضغطية

لفهم كيفية عمل الأنبوب الكهرضغطي داخل مستشعر بالموجات فوق الصوتية، يجب على المرء أولاً فهم المبدأ الفيزيائي الأنيق الذي يحكمه: الكهرباء الضغطية. هذه ليست مجرد خاصية لمادة ما، ولكنها عملية ديناميكية ثنائية الاتجاه لتحويل الطاقة تشكل حجر الأساس لتكنولوجيا محول الطاقة.

1.1 الطريق ذو الاتجاهين لتحويل الطاقة: التأثيرات المباشرة والعكسية

الكهرباء الضغطية هي قدرة مواد بلورية معينة على توليد شحنة كهربائية استجابة للإجهاد الميكانيكي المطبق. تعمل هذه الظاهرة من خلال تأثيرين متميزين ولكن متكاملين:

• التأثير الكهرضغطي المباشر: عندما تخضع مادة كهرضغطية لقوة ميكانيكية - مثل الضغط أو الاهتزاز أو الإجهاد - تتشوه شبكتها البلورية الداخلية. يتسبب هذا التشوه في فصل مراكز الشحنة الموجبة والسالبة داخل هيكل المادة، مما يؤدي إلى توليد جهد قابل للقياس عبر أسطحها. هذا هو تأثير "المستشعر" أو "المولد"؛ إنه يحول الطاقة الميكانيكية إلى طاقة كهربائية.
• التأثير الكهرضغطي العكسي: على العكس من ذلك، عندما يتم تطبيق مجال كهربائي عبر نفس المادة، فإنها تتشوه مادياً، إما تتمدد أو تنكمش بناءً على قطبية المجال. هذا هو تأثير "المشغل" أو "المحرك"؛ إنه يحول الطاقة الكهربائية إلى طاقة ميكانيكية. إذا كان الجهد المطبق تياراً متردداً (AC)، فستتذبذب المادة بنفس التردد، مما يولد موجات ميكانيكية.

هذه الازدواجية هي حجر الزاوية في تصميم أجهزة الاستشعار بالموجات فوق الصوتية الحديثة. تستخدم العديد من أجهزة الاستشعار الأكثر كفاءة عنصراً كهرضغطياً واحداً لإرسال نبضة صوتية واستقبال صداها. للإرسال، يعمل العنصر كمشغل، باستخدام التأثير العكسي لتحويل إشارة كهربائية إلى اهتزاز مادي. بعد لحظات، لاستقبال الصدى المنعكس، يتبادل العنصر نفسه الأدوار ليصبح مستشعراً، باستخدام التأثير المباشر لتحويل موجة الضغط العائدة مرة أخرى إلى إشارة كهربائية.

1.2 علم المواد لـ PZT: صياغة العنصر النشط

بينما توجد الكهرباء الضغطية في البلورات الطبيعية مثل الكوارتز، يتم تلبية متطلبات أجهزة الاستشعار الحديثة عالية الأداء من خلال فئة من المواد الهندسية: السيراميك الضغطي. الأكثر هيمنة بين هذه المواد هو تيتانات زركونات الرصاص، المعروف باسم PZT.

على عكس الكوارتز، PZT هو سيراميك متعدد الكريستالات، مما يعني أنه يتكون من العديد من الحبيبات البلورية الصغيرة الموجهة عشوائياً. في حالته الخام الملبدة، لا تظهر المادة أي تأثير كهرضغطي صافٍ لأن الاتجاهات العشوائية للحبيبات تلغي بعضها البعض. يتم فتح خصائص المادة الرائعة من خلال عملية تصنيع حاسمة تسمى الاستقطاب.

أثناء عملية الاستقطاب، يتم تسخين سيراميك PZT إلى درجة حرارة عالية، أقل من نقطة حرجة تعرف باسم درجة حرارة كوري (T_C)، وتعريضه لمجال كهربائي قوي للتيار المستمر (DC). عند درجة الحرارة المرتفعة هذه، تتمتع ثنائيات القطب الكهربائية داخل كل حبيبة بلورية بحركة كافية لمحاذاة نفسها مع المجال الخارجي. يتم تبريد المادة بعد ذلك بينما يتم الحفاظ على المجال، مما يؤدي فعلياً إلى "تجميد" هذه المحاذاة في مكانها.

1.3 حكاية مادتين: PZT "الصلب" مقابل "الناعم"

تمتد المرونة الهندسية لـ PZT إلى أبعد من ذلك، في تركيبها الكيميائي ذاته. من خلال إدخال كميات صغيرة من عناصر أخرى (عملية تسمى التطعيم)، يمكن للمصنعين ضبط الخصائص الكهروميكانيكية للمادة، مما يؤدي إلى تصنيفين عريضين: PZT "الصلب" و "الناعم".

الخاصية	مواد PZT "الناعمة"	مواد PZT "الصلبة"
ثوابت بيزو (d)	عالية	منخفضة
ثوابت العزل الكهربائي (K)	عالية	منخفضة
حالة الاستخدام الأساسية	أجهزة استقبال عالية الحساسية، مشغلات منخفضة الطاقة	أجهزة إرسال عالية الطاقة، التنظيف بالموجات فوق الصوتية، اللحام

الجزء 2: من الاهتزاز إلى القياس: كيف تخلق الأنابيب الكهرضغطية الموجات فوق الصوتية

مع فهم قوي لعلم المواد الأساسي، من الممكن الآن استكشاف دورة التشغيل الكاملة لمستشعر الموجات فوق الصوتية. تحول هذه العملية الخصائص الأساسية لـ الأنبوب الكهرضغطي إلى قياس دقيق وموثوق للعالم المادي.

2.1 توليد الموجة: التأثير الكهرضغطي العكسي في العمل

يبدأ توليد موجة فوق صوتية بتطبيق جهد تيار متردد عالي التردد على الأقطاب الكهربائية على الأسطح الداخلية والخارجية لـ الأنبوب الكهرضغطي. مدفوعة بالتأثير الكهرضغطي العكسي، تستجيب المادة الخزفية بالتمدد والانكماش المادي في تزامن تام مع الإشارة الكهربائية المتذبذبة.

يعمل هذا الاهتزاز المجهري السريع لسطح الأنبوب مثل مخروط مكبر الصوت. إنه يدفع ويسحب جزيئات الوسط المحيط - سواء كان هواءً أو ماءً أو نسيجاً بيولوجياً - مما يخلق سلسلة من الانضغاطات عالية الضغط والتخلخلات منخفضة الضغط. ينتشر هذا الاضطراب للخارج من وجه محول الطاقة كموجة ضغط.

2.2 شرح مبدأ "وقت الطيران" (ToF)

بمجرد توليد الموجة فوق الصوتية، يستخدم المستشعر مبدأ بسيطاً ولكنه أنيق لقياس المسافة: وقت الطيران (ToF). تقيس هذه الطريقة الوقت الذي تستغرقه نبضة صوتية للسفر إلى هدف والعودة. يمكن تقسيم العملية إلى أربع خطوات مميزة:

1. الإرسال: يتم تحفيز الأنبوب الكهرضغطي، الذي يعمل كمشغل، بنبضة كهربائية قصيرة، مما يجعله يصدر دفعة قصيرة من الموجات فوق الصوتية - غالباً ما تسمى "بينغ".
2. الانتشار: تنتقل الموجة الصوتية عبر الوسط بسرعة ثابتة ومعروفة (سرعة الصوت، 'C') حتى تواجه جسماً في طريقها.
3. الانعكاس: عندما تضرب الموجة الجسم، ينعكس جزء من طاقتها عائداً نحو المستشعر كصدى.
4. الاستقبال: يكتشف نفس الأنبوب الكهرضغطي، بعد أن تحول الآن إلى وضع المستشعر الخاص به، الصدى العائد.

تقيس الإلكترونيات الداخلية للمستشعر بدقة إجمالي الوقت المنقضي ('T') من لحظة إرسال النبضة إلى لحظة استقبال الصدى. نظراً لأن سرعة الصوت ('C') في الوسط قيمة معروفة، يمكن حساب المسافة إلى الجسم ('L') بصيغة مباشرة:

L = (T × C) / 2

2.3 تشريح محول الطاقة بالموجات فوق الصوتية: أكثر من مجرد أنبوب

بينما يعد الأنبوب الكهرضغطي جوهر المستشعر، فإن محول الطاقة بالموجات فوق الصوتية الوظيفي هو نظام مصمم بعناية حيث تعمل عدة مكونات في انسجام تام:

• العنصر النشط: هذا هو الأنبوب الكهرضغطي نفسه، "قلب" محول الطاقة الذي يؤدي تحويل الطاقة الكهروميكانيكية.
• الأقطاب الكهربائية: هذه طبقات رقيقة وموصلة، عادة ما تكون مصنوعة من الفضة أو النيكل، مطبقة على الأسطح الداخلية والخارجية للأنبوب.
• الغلاف والموصلات: الغلاف الواقي الذي يحمي العنصر الخزفي الدقيق من البيئة.
• طبقة المطابقة الصوتية: يضمن هذا المكون الحاسم نقل الطاقة بكفاءة بين السيراميك عالي المعاوقة والوسط منخفض المعاوقة.

الجزء 3: عالم من التطبيقات: حيث تقود الأنابيب الكهرضغطية الابتكار

جعل مزيج الدقة والموثوقية ومتانة الحالة الصلبة أجهزة الاستشعار بالموجات فوق الصوتية القائمة على الأنبوب الكهرضغطي لا غنى عنها عبر مجموعة رائعة من الصناعات.

3.1 الأتمتة الصناعية والتحكم في العمليات

في البيئة المتطلبة للتصنيع والخدمات اللوجستية الحديثة، يعد الاستشعار غير التلامسي ضرورياً للحفاظ على الكفاءة والسلامة.

• استشعار المستوى: تُستخدم الأنابيب الكهرضغطية على نطاق واسع لمراقبة مستوى المواد في الخزانات والصناديق والصوامع بشكل مستمر. هذه الطريقة غير التلامسية مثالية للمواد المسببة للتآكل والتطبيقات الصحية.
• قياس التدفق: يتم تثبيت أزواج من محولات الطاقة بالموجات فوق الصوتية على السطح الخارجي للأنابيب لقياس معدل تدفق السوائل بداخلها باستخدام طرق وقت الطيران أو دوبلر.
• كشف الأشياء والروبوتات: تعد مستشعرات القرب البسيطة تجهيزات ثابتة على خطوط التجميع الآلية، حيث تكتشف وجود أو عدم وجود أجزاء دون اتصال مادي.

3.2 تطوير التكنولوجيا الطبية

لا يوجد مكان يكون فيه تأثير التفاعل غير التلامسي أكثر عمقاً مما هو عليه في الطب، حيث تستخدم محولات الطاقة الكهرضغطية لرؤية ما بداخل الجسم وعلاجه بشكل غير جراحي.

• التصوير التشخيصي: تولد مصفوفات محولات الطاقة الكهرضغطية وتستقبل نبضات فوق صوتية لإنشاء صور في الوقت الفعلي للأعضاء الداخلية وتدفق الدم والأجنة النامية.
• القوة العلاجية: يمكن لمحولات الطاقة PZT "الصلبة" توليد موجات فوق صوتية مركزة عالية الكثافة (HIFU) لتدمير الأنسجة غير الجراحية و التطبيقات العلاجية.
• ميكروفلويديك دقيق: الحركة الدقيقة والقابلة للتحكم لـ الأنابيب الكهرضغطية تجعلها مثالية لتطبيقات الموائع الدقيقة وأنظمة توصيل الأدوية.

3.3 أنظمة سيارات أكثر ذكاءً وأماناً

تمتلئ المركبات الحديثة بأجهزة استشعار، والعديد منها غير مرئي للسائق ولكنه بالغ الأهمية للسلامة والأداء.

• مساعد الركن: صوت الصفير المألوف لمستشعر وقوف السيارات هو نتيجة مباشرة لمحول طاقة فوق صوتي كهرضغطي مدمج في مصدات السيارة.
• إدارة المحرك: تُستخدم أجهزة الاستشعار الكهرضغطية كـ "أجهزة استشعار الطرق"، حيث تستمع لاهتزازات معينة عالية التردد مرتبطة بطرق المحرك.
• أنظمة السلامة: تعمل مقاييس التسارع الكهرضغطية كأجهزة استشعار للصدمات في أنظمة الوسائد الهوائية، مما يؤدي إلى الانتشار في غضون أجزاء من الثانية من اكتشاف الاصطدام.

3.4 الحدود النهائية: الفضاء ومراقبة الصحة الهيكلية

في التطبيقات التي لا يكون فيها الفشل خياراً، توفر التكنولوجيا الكهرضغطية قدرات مراقبة وتحكم حرجة.

• مراقبة الصحة الهيكلية (SHM): يمكن ربط شبكات من محولات الطاقة الكهرضغطية بشكل دائم بالهياكل الحرجة مثل أجنحة الطائرات أو دعامات الجسور أو خطوط الأنابيب للكشف عن الشقوق المجهرية وتعب المواد.
• أجهزة الفضاء: تجعل دقة وموثوقية الأنابيب الكهرضغطية منها قيمة في تطبيقات الفضاء، من أنظمة التحكم في الاهتزاز إلى الدفاعات الدقيقة لتحديد موقع الأقمار الصناعية.

الجزء 4: اختيار الشريك المناسب لاحتياجاتك الكهرضغطية

الرحلة من مبدأ فيزيائي أساسي إلى مستشعر فوق صوتي عالي الأداء معقدة. يعتمد النجاح على فهم عميق لعلم المواد وهندسة النظم والفيزياء الصوتية والتحديات الخاصة بالتطبيق.

4.1 ما وراء المكون: قيمة التخصيص والخبرة

بالنسبة للعديد من التطبيقات المتطورة، لن يوفر الأنبوب الكهرضغطي القياسي الجاهز الأداء المطلوب. يولد الابتكار الحقيقي من التعاون والتخصيص:

• أشكال هندسية مخصصة: تصنيع أنابيب وحلقات وألواح بأبعاد غير قياسية لتناسب العلب الميكانيكية الفريدة أو تحقيق خصائص صوتية محددة.
• تكوينات أقطاب كهربائية متخصصة: تصميم أقطاب كهربائية مجزأة تتيح حركات معقدة مثل انحناء XY والمسح الضوئي للتطبيقات المتقدمة.
• صياغة المواد: اختيار تركيبات PZT "الصلبة" أو "الناعمة" المثلى وتطوير تركيبات مخصصة للظروف القاسية.
• تجمعات ذات قيمة مضافة: توفير حلول كاملة تتجاوز العناصر الخزفية المجردة، بما في ذلك التجمعات الموصلة مسبقاً والعلب الواقية.

4.2 لماذا Yujie Piezo هي ميزتك الاستراتيجية

يتطلب التنقل في تعقيدات التكنولوجيا الكهرضغطية أكثر من مجرد كتالوج؛ إنه يتطلب خبرة. في Yujie Piezo، نحن متخصصون في تصنيع مكونات كهرضغطية عالية الأداء ومختبرة بصرامة ومصممة خصيصاً للتطبيقات الأكثر تطلباً.

يفهم فريقنا الفني الفروق الدقيقة لدمج هذه المكونات في أنظمة معقدة لتحقيق الأداء والموثوقية المثلى. سواء كنت بحاجة إلى محولات طاقة صوتية عالية التردد، أو حلول تنظيف صناعية، أو تطبيقات استشعار متخصصة، فلدينا الخبرة لتقديمها.

اتصل بنا اليوم لمناقشة متطلبات مشروعك. دعنا نساعدك في اختيار الحل الكهرضغطي المثالي لضمان أن منتجك موثوق وفعال وآمن.

الخاتمة: الأنبوب الصغير ذو التأثير الهائل

القدرة على توليد واكتشاف الموجات فوق الصوتية بدقة مدعومة بالفيزياء الأنيقة للتأثير الكهرضغطي العكسي المتجسد في أنبوب كهرضغطي بسيط. لم تصبح هذه التكنولوجيا معيار الصناعة بالصدفة، ولكن لأن خصائصها الأساسية تتماشى تماماً مع المتطلبات الصارمة للتطبيقات ذات الأهمية الحيوية للسلامة.

تنبع موثوقيتها التي لا مثيل لها من تصميم الحالة الصلبة مع عدم وجود أجزاء متحركة للفشل. كفاءتها الاستثنائية في استخدام الطاقة هي العامل التمكيني الرئيسي للأجهزة التي تعمل بالبطارية طويلة العمر والتي يمكن نشرها في أي مكان. وقدرتها على إنتاج موجات فوق صوتية دقيقة وقابلة للتحكم من مكون مضغوط وفعال من حيث التكلفة تجعل الابتكار واسع النطاق قابلاً للتحقيق.

في عالم تكنولوجيا الاستشعار والقياس، غالباً ما يأتي التأثير الأكبر من المكونات الأكثر موثوقية وكفاءة. يعد الأنبوب الكهرضغطي المتواضع شهادة على هذا المبدأ - قطعة صغيرة من السيراميك، والتي، من خلال الخصائص الرائعة للكهرباء الضغطية، تمكن من ابتكارات خارقة عبر الصناعات من الرعاية الصحية إلى الفضاء، وتقف كأساس للجيل القادم من حلول الاستشعار بالموجات فوق الصوتية.
