SR55 الدليل الفني لجهاز الاستشعار بالموجات فوق الصوتية للأتمتة الصناعية

الملخص التنفيذي

في النسيج المعقد للأتمتة الصناعية الحديثة، تحول الطلب على تكنولوجيا الاستشعار غير التلامسي من الرفاهية إلى المتطلبات التشغيلية الأساسية. نظرًا لأن الصناعات التي تتراوح من إدارة مياه الصرف الصحي إلى الخدمات اللوجستية الآلية تسعى جاهدة لتحقيق كفاءة أعلى وخفض تكاليف الصيانة، فإن القيود المفروضة على مفاتيح التعويم الميكانيكية والطبيعة الباهظة التكلفة لأنظمة الرادار قد خلقت فراغًا واضحًا. يتم ملء هذا الفراغ بشكل فعال بواسطة أجهزة استشعار بالموجات فوق الصوتية عالية الأداء.

يستكشف هذا الدليل الفني مستشعر الموجات فوق الصوتية SR55 (الطراز: UM4000-SR55-AU)، وهو أحد الحلول المقدمة من YJ Piezo. وهو يشرح هندسة المستشعر والفيزياء الصوتية والمواد وخيارات معالجة الإشارات التي تحدد أدائه. من خلال فحص تردد التشغيل 75 كيلو هرتز، وإنشاء مبيت PBT، ونطاق الكشف الذي يبلغ 4 أمتار، يساعد الدليل المهندسين وأخصائيي تكامل الأنظمة والمتخصصين في المشتريات على تقييم ما إذا كان SR55 يناسب تطبيقاتهم.

سوف نستكشف الظواهر الكهرضغطية الأساسية التي تشغل الجهاز، والمبادئ الديناميكية الحرارية التي تحكم تعويض درجة الحرارة، وديناميكيات التطبيق في العالم الحقيقي التي تملي تركيبه. هذه ليست مجرد نظرة عامة على المنتج؛ إنه غوص عميق في علم الاستشعار.

---

1. فيزياء الاستشعار بالموجات فوق الصوتية: تحليل تأسيسي

لكي نقدر حقًا الهندسة وراء SR55، يجب على المرء أولاً أن يفهم المبادئ الفيزيائية الأساسية التي يستغلها. الاستشعار بالموجات فوق الصوتية ليس سحرا. إنه التلاعب الدقيق بموجات الطاقة الميكانيكية.

1.1 طبيعة الصوت والطيف فوق الصوتي

الصوت عبارة عن موجة ميكانيكية تنتشر عبر وسط (صلب أو سائل أو غاز) عن طريق التسبب في إزاحة موضعية للجسيمات. على عكس الموجات الكهرومغناطيسية (الضوء، الراديو)، التي يمكن أن تنتقل عبر الفراغ، يتطلب الصوت مادة.

• الموجات فوق الصوتية (< 20 Hz): تحت سمع الإنسان. تستخدم لرصد الزلازل.
• صوت مسموع (20 هرتز - 20 كيلو هرتز): مدى سمع الإنسان.
• الموجات فوق الصوتية (> 20 كيلو هرتز): فوق سمع الإنسان. هذا هو مجال SR55.

يعمل SR55 في 75 kHz. هذا التردد ليس اعتباطياً؛ إنه حل وسط هندسي محسوب بعناية.

• مفاضلة توهين التردد: تنتقل الترددات المنخفضة (على سبيل المثال، 20 كيلو هرتز) لمسافة أبعد لأنها أقل عرضة للامتصاص الجوي. ومع ذلك، فهي ذات أطوال موجية طويلة، مما يقلل من الدقة ويتطلب محولات طاقة أكبر لتركيز الشعاع.
• عامل القرار: الترددات الأعلى (على سبيل المثال، 200 كيلو هرتز) لها أطوال موجية قصيرة، مما يوفر دقة ممتازة وقدرة على اكتشاف الأجسام الصغيرة. ومع ذلك، يمتصها الهواء بسرعة، مما يحد من نطاقها إلى بضعة أمتار أو أقل.
• "Sweet Spot" SR55: عند 75 كيلو هرتز، يحقق SR55 التوازن. إنه مرتفع بما يكفي ليكون أعلى بكثير من مستويات الضوضاء الصناعية (والتي غالبًا ما تكون عبارة عن هدير منخفض التردد من المحركات والتروس) ولتوفير اتجاه جيد. ومع ذلك، فهو منخفض بما يكفي للانتشار بفعالية إلى 4000 مم (4 أمتار) دون التعرض لفقدان الإشارة المنهكة. يؤدي اختيار التردد المحدد هذا إلى وضع جهاز SR55 باعتباره مستشعرًا "متوسط المدى" متعدد الاستخدامات، قادرًا على سد الفجوة بين أنظمة اكتشاف القرب قصير المدى وأنظمة قياس مستوى الدقة مثل UltraNova 2.

1.2 التأثير الكهرضغطي: تحويل الطاقة

قلب SR55 عبارة عن محول طاقة سيراميكي كهروضغطي. تعتمد العملية على التأثير الكهرضغطي القابل للعكس.

1.2.1 التأثير الكهرضغطي العكسي (ناقل الحركة)

عندما يبدأ SR55 القياس، يقوم جهاز التحكم الدقيق الداخلي الخاص به بتشغيل دائرة التشغيل. ترسل هذه الدائرة دفعة من النبضات الكهربائية عالية الجهد إلى القرص الخزفي PZT بسرعة 75 كيلو هرتز بالضبط.

• الآلية: PZT هي مادة متعلق بالعازل الكهربائي الشفاف. عندما يتم تطبيق مجال كهربائي عبر شبكتها البلورية، فإن الأيونات الموجودة داخل الشبكة تتغير، مما يتسبب في تشوه المادة العيانية (التمدد أو الانكماش).
• الرنين: من خلال تبديل قطبية الجهد عند تردد الرنين الطبيعي للسيراميك، يهتز السيراميك بقوة. يتم نقل هذا الاهتزاز الميكانيكي إلى وجه المستشعر (النافذة الصوتية)، والذي بدوره يدفع ضد جزيئات الهواء، مما يخلق موجة ضغط طولية - النبض فوق الصوتي.

1.2.2 التأثير الكهرضغطي المباشر (الاستقبال)

بمجرد انبعاث النبض، يتحول المستشعر إلى وضع "الاستماع". تنتقل الموجة الصوتية عبر الهواء، وتضرب هدفًا (على سبيل المثال، سطح سائل)، وترتد مرة أخرى.

• الآلية: عندما يعود الصدى، فإنه يضرب وجه المستشعر. يؤدي ضغط الموجة الصوتية إلى ضغط سيراميك PZT قليلًا.
• توليد الجهد: يؤدي هذا الضغط الميكانيكي إلى تشويه الشبكة البلورية، مما يؤدي إلى إزاحة مراكز الشحن الداخلية. يولد فصل الشحن هذا جهدًا صغيرًا ولكن يمكن قياسه عبر أقطاب السيراميك. يكتشف مكبر الصوت الحساس الخاص بـ SR55 هذا الارتفاع الدقيق في الجهد، مما يشير إلى وصول الصدى.

2. البنية الفنية لجهاز الاستشعار SR55

يعد SR55 (الطراز: UM4000-SR55-AU) بمثابة تكامل متطور للهندسة الصوتية والميكانيكية والإلكترونية. سنقوم الآن بتحليل مواصفاته بالتفصيل، واستكشاف الآثار المترتبة على كل معلمة للاستخدام الصناعي.

2.1 البناء الميكانيكي والغلاف

2.1.1 اختيار المواد: PBT وFRP

تم تصنيع هيكل SR55 من البولي بوتيلين تيريفثالات (PBT) أو البلاستيك المقوى بالألياف (FRP) اختياريًا.

• لماذا PBT؟ PBT عبارة عن لدن حراري هندسي شبه بلورية. تم اختياره خصيصًا لمقاومته الكيميائية. في البيئات الصناعية، غالبًا ما تتعرض المستشعرات للأبخرة الهيدروكربونية أو سوائل القطع أو الأحماض الخفيفة. قد تتحلل المواد البلاستيكية القياسية مثل ABS أو تتشقق أو تنتفخ في ظل هذه الظروف. يظل PBT مستقرًا من حيث الأبعاد وخاملًا كيميائيًا، مما يساعد على طول عمر المستشعر. للحصول على رؤى أكثر عمقًا حول الخيارات المادية، راجع موقعنا الدليل الفني لاختيار أجهزة الاستشعار للبيئات القاسية.
• الاستقرار الحراري: يتمتع PBT بنقطة انصهار عالية واستقرار حراري ممتاز. وهذا يسمح لـ SR55 بالعمل بشكل موثوق في نطاق درجة الحرارة المحيطة من -25 درجة مئوية إلى +70 درجة مئوية. سواء تم تركيبه في صومعة حبوب خارجية متجمدة في الشتاء أو في غرفة محرك ساخنة، يحافظ الغلاف على سلامته الهيكلية ولا يتشوه، مما قد يؤدي إلى إلغاء ضبط الرنين الصوتي لمحول الطاقة.

2.1.2 حماية الدخول: IP68

يحمل SR55 تصنيف IP68. وهذه مواصفات مهمة للنشر الصناعي.

• الرقم الأول (6): محكم الغبار. المستشعر محكم الغلق تمامًا ضد دخول الغبار. في تطبيقات مثل مطاحن الدقيق، أو مصانع الأسمنت، أو مرافق معالجة الحبوب، تكون الجسيمات الدقيقة منتشرة في كل مكان. إذا دخل الغبار إلى مبيت المستشعر، فقد يؤدي إلى تغطية الأجهزة الإلكترونية، مما يتسبب في حدوث دوائر قصيرة أو ارتفاع درجة الحرارة.
• الرقم الثاني (8): الغمر. الرقم "8" يشير إلى الحماية من آثار الغمر المستمر في الماء. في حين أن جهاز SR55 عبارة عن مستشعر مقترن بالهواء (يهدف إلى القياس من خلال الهواء)، فإن هذا التصنيف يساعد على نجاته من الفيضانات العرضية لحفرة الحوض أو عمليات الغسيل ذات الضغط العالي في مصانع تجهيز الأغذية. يتم تحقيق ذلك عادةً عن طريق وضع الإلكترونيات الداخلية في راتنجات إيبوكسي عالية الجودة، والتي تعمل أيضًا على تخفيف الرنين الميكانيكي الداخلي.

2.2 معلمات الاستشعار والأداء

2.2.1 نطاق الكشف: 280 مم إلى 4000 مم

يحدد SR55 نطاقًا قابلاً للاستخدام يتراوح من 0.28 إلى 4.0 أمتار.

• الحد الأعلى (4000 ملم): يغطي هذا النطاق الغالبية العظمى من التطبيقات الصناعية "المتوسطة". إنه مثالي لخزانات تخزين المواد الكيميائية القياسية بطول 3 أمتار، ومجاري مياه الصرف الصحي، ومراقبة الحزام الناقل.
• المنطقة العمياء (0 - 280 ملم): "المنطقة غير القابلة للاستخدام" البالغة 0...280 مم هي خاصية فيزيائية لجميع أجهزة الاستشعار الكهرضغطية، وغالبًا ما تسمى "النطاق الميت" أو "زمن الرنين".
• فيزياء الرنين: بعد إثارة السيراميك PZT بجهد التشغيل، فإنه لا يتوقف عن الاهتزاز على الفور. يستمر في "الرنين" مثل الجرس لفترة وجيزة. خلال هذه المرحلة، لا يستطيع المستشعر التمييز بين الاهتزاز المتبقي والصدى العائد.
• الآثار المترتبة على التثبيت: يجب على المستخدمين تركيب المستشعر على ارتفاع 280 مم على الأقل فوق أعلى مستوى ممكن للسائل. إذا ارتفع السائل إلى هذه المنطقة، فسيصبح القياس غير قابل للتنبؤ.

2.2.2 الدقة والدقة

يتميز SR55 بدقة متكررة تبلغ ±0.1% من القيمة الكاملة وانحراف خطي ±1%.

• التكرار: يشير هذا إلى قدرة المستشعر على الإبلاغ عن نفس القيمة لنفس المسافة عبر قياسات متعددة. بالنسبة لنطاق 4 أمتار، 0.1% يعادل 4 مم. تسمح هذه الدقة العالية باستخدام SR55 في حلقات التحكم في العمليات حيث يكون الاستقرار أمرًا بالغ الأهمية.
• الخطية: يساعد على الخطي ±1% تعيين مخرجات 0-5 فولت بدقة للمسافة المادية عبر النطاق بأكمله.

2.2.3 زاوية الشعاع

يتميز SR55 عادةً بزاوية شعاع تبلغ تقريبًا 8° to 10° (استنادًا إلى مواصفات 75 كيلو هرتز مماثلة).

• فوائد الشعاع الضيق: شعاع أكثر إحكامًا يقلل من اكتشاف "الفص الجانبي". في الخزان الضيق، قد يضرب شعاع عريض جدران الخزان أو السلالم الداخلية، مما يؤدي إلى ظهور أصداء كاذبة. تساعد على الطاقة المركزة لجهاز SR55 اكتشاف السطح السائل، وليس البنية التحتية.

2.3 الواجهة الكهربائية والاتصال

2.3.1 مصدر الطاقة

تعمل الوحدة على 10…30 فولت تيار مستمر.

• تعدد الاستخدامات: يتيح هذا النطاق الواسع التوافق مع المعدات المتنقلة بجهد 12 فولت (المركبات الزراعية والشاحنات) وشبكات طاقة الأتمتة الصناعية القياسية بجهد 24 فولت.

2.3.2 الإخراج التناظري: 0-5 فولت

يوفر SR55 خرج جهد تناظري من 0 إلى 5 فولت.

• التوصيل: قم بتوصيل مخرج 0-5 فولت بمدخل متوافق، أو استخدم القياس والحماية والتأريض المناسب. مدخلات وحدة التحكم الدقيقة 3.3 فولت فقط غير متوافقة تلقائيًا.
• رسم الخرائط: عادةً، يمثل 0V الحد الأدنى لمسافة الاستشعار ويمثل 5V الحد الأقصى، أو العكس اعتمادًا على التكوين.

2.3.3 وقت الاستجابة

يبلغ وقت الاستجابة المدرج حوالي 125 مللي ثانية. الحصول على معدل تحديث الإخراج المنفصل ومواصفات التصفية قبل تحديد سرعة الخط أو عرض النطاق الترددي لحلقة التحكم؛ لا يؤدي زمن الاستجابة الترددي إلى إنشاء معدل تحديث يبلغ 8 هرتز.

• السلاسة مقابل السرعة: اطلب التصفية الموثقة وتوقيت الاستجابة لأسوأ الحالات. لا تحدد قيمة وقت الاستجابة وحدها المتوسط الداخلي أو سلوكه أثناء تغيير الأهداف.

3. المبادئ التشغيلية المتقدمة

3.1 حساب زمن الرحلة (ToF).

الخوارزمية الأساسية هي قياس وقت الرحلة. يقيس المستشعر الوقت ($t$) من انبعاث النبض إلى استقبال الصدى. وبما أن الصوت ينتقل إلى الهدف ويعود، فإن المسافة ($d$) يتم حسابها على النحو التالي:

3.2 تعويض درجة الحرارة الديناميكية الحرارية

تعتمد سرعة الصوت في الهواء بشكل صارم على درجة الحرارة:

حيث T هي درجة الحرارة بالدرجة المئوية.

• حل SR55: يتضمن SR55 ميزة متكاملة لتعويض درجة الحرارة. يقوم بمراقبة درجة حرارة الهواء المحيط بشكل مستمر. يستخدم المعالج الداخلي هذه البيانات لضبط حساب سرعة الصوت، مما يضمن احتفاظ المستشعر بدقته عبر نطاق التشغيل -25 درجة مئوية إلى +70 درجة مئوية وتقليل انجراف المستشعر بسبب تغيرات درجة الحرارة.

3.3 وظيفة التدريس

يحتوي جهاز SR55 على مدخل تعليمي.

• التخصيص: تتيح هذه الميزة للمستخدم تحديد حدود (حدود) نافذة القياس من خلال تطبيق جهد الإمداد (-UB أو +UB) على دبوس التدريس. وهذا يبسط عملية الإعداد دون الحاجة إلى برامج برمجة معقدة.

4. تطبيقات متعمقة: حيث يتفوق SR55

إن مزيج SR55 من PBT المقاوم للمواد الكيميائية، ومدى 4 أمتار، وختم IP68 يجعله جهاز استشعار "العمود الفقري" للصناعات المتنوعة.

4.1 المعالجة الكيميائية وتخزينها

التحدي: مراقبة مستويات السوائل المسببة للتآكل مثل حمض الهيدروكلوريك أو سائل عادم الديزل (DEF).

الحل SR55:

• عدم الاتصال: لا يلمس المستشعر الحمض أبدًا، مما يزيل مخاوف التآكل.
• توافق المواد: مبيت PBT مقاوم للأبخرة الكيميائية التي قد تهاجم مستشعرات ABS القياسية.
• السلامة: يمكن دمج الإخراج التناظري في أقفال الأمان لمنع امتلاء الخزان بشكل زائد.

4.2 إدارة المياه ومياه الصرف الصحي

التحدي: مراقبة مستويات حوض محطة الضخ في البيئات الرطبة والرطبة.

الحل SR55:

• تصنيف IP68: يتحمل المستشعر الرطوبة العالية واحتمال الغمر.
• التحكم في المضخة: يتيح SR55 منطق "التحكم في المستوى" الموثوق به، وهو تشغيل المضخات عندما تكون الحفرة ممتلئة وإيقاف تشغيلها عندما تكون فارغة.

4.3 مراقبة مستوى المواد الصلبة (الصوامع والقواديس)

التحدي: قياس مستوى الكريات البلاستيكية أو الحبوب أو أعلاف الحيوانات.

الحل SR55:

• اختراق 75 كيلو هرتز: تتميز الموجة الصوتية بطول موجي طويل بما يكفي للدفع عبر سحب الغبار المعتدلة التي توجد غالبًا في صوامع الحبوب.
• التأمل: الحساسية العالية تسمح لـ SR55 باكتشاف الانعكاسات المنتشرة من الأسطح غير المستوية للكريات.

4.4 الخدمات اللوجستية الآلية ومركبات AGV

التحدي: تجنب الاصطدام للمركبات الموجهة الآلية (AGVs).

الحل SR55:

• الاستقلال المادي: تعكس الموجات فوق الصوتية الإطارات المطاطية السوداء أو المنصات الشفافة وكذلك الجدران البيضاء.
• Range: يمنح المدى الذي يبلغ 4 أمتار مركبة AGV سريعة الحركة وقتًا كافيًا لاكتشاف أي عائق والفرامل بسلاسة.

5. مخاطر التثبيت الشائعة: لماذا تفشل أجهزة الاستشعار

في تحليلنا لبيانات RMA (ترخيص إرجاع البضائع)، فإن 90% من "حالات فشل المستشعر" هي في الواقع حالات عدم تطابق في التطبيق أو أخطاء في التثبيت. فيما يلي قائمة مرجعية لمنع مشكلات الموقع الأكثر شيوعًا.

5.1 عامل الرغوة

الفيزياء: تعكس الموجات فوق الصوتية تغيرات الكثافة. السائل الصلب يعكس 99.9% من الصوت. ومع ذلك، تعمل الرغوة الخفيفة والمتجددة الهواء بمثابة إسفنجة صوتية. يمتص الطاقة أو ينثرها في اتجاهات عشوائية.

• الأعراض: يُبلغ المستشعر عن "خسارة الهدف" أو قيم القفز غير المنتظمة عند تحريك الخزان.
• الحل: قم بتركيب "بئر الثبات" (أنبوب PVC مزود بفتحات للتنفس) يمتد إلى داخل السائل. وهذا يحمي منطقة القياس الفعالة من الرغوة والاضطراب.

5.2 خطأ عزم الدوران المتصاعد

الفيزياء: إن SR55 عبارة عن أداة صوتية مضبوطة. يعد اهتزاز غلافه جزءًا من آلية الاستشعار.

• الخطأ: غالبًا ما يقوم الفنيون بفك صواميل التثبيت باستخدام مفتاح الربط "لضمان عدم تحركها أبدًا".
• النتيجة: يؤدي الضغط على عنق المستشعر إلى تشويه غلاف PBT، مما يؤدي إلى الضغط فعليًا على المجموعة الكهرضغطية. هذا يغير تردد الرنين ويخفف الحساسية.
• أفضل الممارسات: قم بربط الصواميل يدويًا، ثم أدر ربع دورة (1/4) باستخدام مفتاح الربط. يجب أن يكون المستشعر آمنًا ولكن ليس مختنقًا.

5.3 تدرجات البخار الكيميائي

الفيزياء: تعتمد سرعة الصوت على تركيبة الغاز. في خزان المذيبات (مثل الأسيتون أو IPO)، تكون كثافة البخار أثقل بالقرب من سطح السائل عنها في الأعلى.

• الأعراض: يقوم المستشعر بقياس "طويل" (تبدو المسافة أكبر من الواقع) لأن الصوت ينتقل بشكل أبطأ في الأبخرة الهيدروكربونية الثقيلة منه في الهواء.
• الحل: لقياس المواد الكيميائية بدقة عالية، استخدم عاكسًا مرجعيًا أو قم بالتبديل إلى محلول رادار الموجة الموجهة إذا كانت تركيزات البخار تتقلب بشكل كبير.

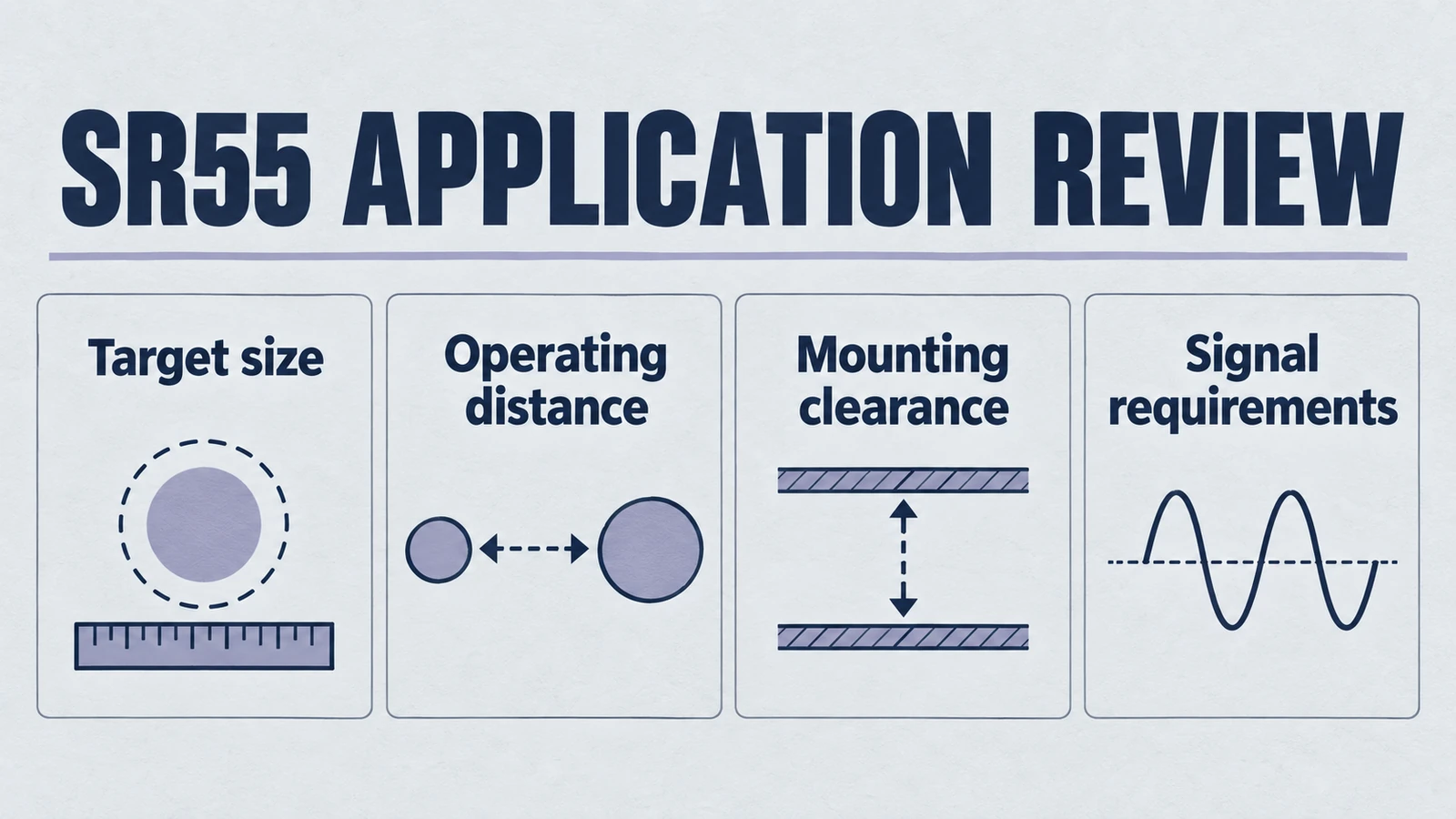

6. الخلاصة: الاختيار الهندسي

ال جهاز استشعار بالموجات فوق الصوتية SR55 (UM4000-SR55-AU) يمثل انتصارًا للهندسة العملية. ولا تسعى إلى استبدال كل أنواع أجهزة الاستشعار؛ بل إنها تحتل بشكل مثالي المكانة الحاسمة "متوسطة المدى" حيث تعيش الأتمتة الصناعية.

إنها 75 كيلو هرتز يوفر التردد الحل الوسط الأمثل بين النطاق والدقة. لها مبيت PBT و IP68 يساعد على التصنيف نجاته من الاعتداءات الكيميائية والفيزيائية على أرضية المصنع. لها تعويض درجة الحرارة و خرج 0-5 فولت توفير الدقة والاتصال الذي تتطلبه أنظمة التحكم الحديثة.

ملخص المواصفات الفنية SR55

لمزيد من المعلومات حول SR55 أو لمناقشة احتياجات التطبيق الخاصة بك، يرجى الاتصال بشركة YJ Piezo.
