أجهزة استشعار تدفق الغاز بالموجات فوق الصوتية: مراقبة فعالة لأنظمة التدفئة والتهوية وتكييف الهواء والطاقة

ظهرت أجهزة استشعار تدفق الغاز بالموجات فوق الصوتية، المعروفة أيضًا باسم محولات الغاز بالموجات فوق الصوتية، كتقنية أساسية في أنظمة التدفئة والتهوية وتكييف الهواء الحديثة، وإدارة الطاقة، ومراقبة العمليات الصناعية. توفر هذه المستشعرات قياسًا دقيقًا وغير جراحي وسهل الصيانة للتدفق لمجموعة متنوعة من الغازات. في هذا الدليل الشامل، سنستكشف كيفية عمل أجهزة استشعار تدفق الغاز بالموجات فوق الصوتية، ومزاياها مقارنة بمقاييس التدفق التقليدية، ولماذا يتم اعتمادها بشكل متزايد عبر قطاعات التدفئة والتهوية وتكييف الهواء والطاقة.

ما هو مستشعر تدفق الغاز بالموجات فوق الصوتية؟

يستخدم مستشعر تدفق الغاز بالموجات فوق الصوتية موجات صوتية عالية التردد لقياس سرعة الغاز المتدفق عبر أنبوب أو قناة. يتكون عادةً من زوج من المحولات الكهرضغطية بالموجات فوق الصوتية الموضوعة على جانبي الأنبوب. تقوم هذه المحولات بإصدار واستقبال نبضات الموجات فوق الصوتية بالتناوب.

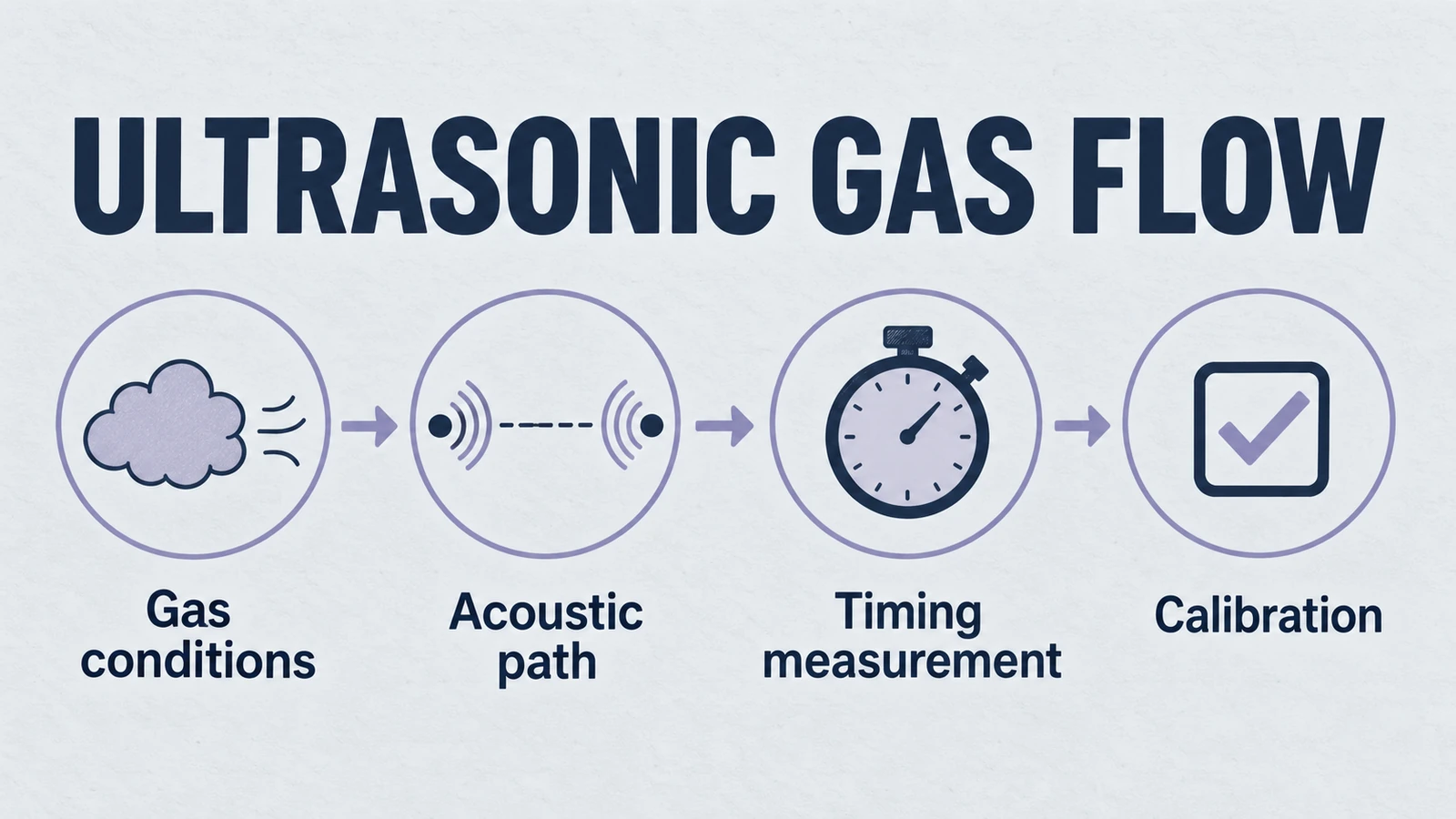

المبدأ الأساسي هو اختلاف وقت الطيران: تنتقل الموجات الصوتية بشكل أسرع في اتجاه التدفق وأبطأ عكسه. من خلال مقارنة أوقات العبور المنبع والمصب، يحسب المستشعر سرعة الغاز، والتي تُستخدم بعد ذلك لتحديد معدل التدفق الحجمي أو الكتلي.

فوائد محولات الغاز بالموجات فوق الصوتية

1. غير جراحية ولا تسبب انخفاضًا في الضغط

يمكن أن تكون أجهزة الاستشعار بالموجات فوق الصوتية مثبتة بمشبك أو مدمجة، مع العديد من التصميمات التي لا تتطلب أي تطفل في تيار الغاز. تمنع هذه الميزة غير الجراحية انخفاض الضغط وتزيل مخاطر التسرب، مما يجعلها مثالية للتطبيقات الحساسة.

2. دقة عالية وتكرارية

توفر هذه المستشعرات قراءات دقيقة للغاية حتى عند معدلات تدفق منخفضة، مما يجعلها مثالية لأنظمة التدفئة والتهوية وتكييف الهواء وتطبيقات قياس الغاز حيث يهم الاتساق. تتراوح الدقة النموذجية من ±0.5% إلى ±2% من القراءة.

3. نطاق تشغيل واسع

وهي قادرة على قياس مجموعة واسعة من سرعات التدفق وأنواع الغازات، بما في ذلك الغاز الطبيعي والهواء وثاني أكسيد الكربون والغازات المتخصصة المستخدمة في البيئات الصناعية. هذا التنوع يجعلها مناسبة لتطبيقات متنوعة.

4. الحد الأدنى من الصيانة

مع عدم وجود أجزاء متحركة، فإن أجهزة استشعار تدفق الغاز بالموجات فوق الصوتية متينة للغاية وتتطلب الحد الأدنى من الصيانة طوال عمر الخدمة. هذا يقلل من تكاليف التشغيل ووقت التوقف عن العمل بشكل كبير.

5. المراقبة والتكامل في الوقت الفعلي

توفر معظم المستشعرات الحديثة واجهات رقمية مثل Modbus و4-20 ملي أمبير للتكامل مع وحدات التحكم في التدفئة والتهوية وتكييف الهواء، وأنظمة إدارة المباني (BMS)، ومنصات إنترنت الأشياء الصناعية، مما يتيح قدرات مراقبة وتحكم متقدمة.

التطبيقات في التدفئة والتهوية وتكييف الهواء وإدارة الطاقة

1. التدفئة والتهوية وتكييف الهواء (HVAC)

تستخدم محولات الغاز بالموجات فوق الصوتية على نطاق واسع لمراقبة تدفق الهواء واستهلاك الغاز في أنظمة التدفئة والتهوية وتكييف الهواء التجارية والصناعية الكبيرة. تساعد دقتها في تحسين كفاءة الاحتراق والتحكم في جودة الهواء، مما يؤدي إلى توفير الطاقة وتحسين الراحة الداخلية.

2. القياس الذكي في المرافق

يقوم العديد من مزودي خدمات الغاز بالتحول من العدادات الميكانيكية إلى أجهزة الاستشعار بالموجات فوق الصوتية لتمكين القراءة عن بعد، واكتشاف التسرب، وتحليلات الاستهلاك الديناميكية. يدعم هذا الانتقال مبادرات الشبكة الذكية ويحسن دقة الفواتير.

3. الطاقة المتجددة والخضراء

في تطبيقات الغاز الحيوي والهيدروجين، تضمن مقاييس التدفق بالموجات فوق الصوتية قياسًا دقيقًا للتدفق دون تلوث أو تدهور المستشعر، مما يدعم الانتقال إلى مصادر الطاقة النظيفة.

4. مراقبة الغاز الصناعي

تعتمد المرافق التي تتعامل مع الغازات المتخصصة على أجهزة استشعار التدفق بالموجات فوق الصوتية لسلامة العمليات وتتبع الانبعاثات وتحسين الموارد. تتطلب هذه التطبيقات غالبًا دقة وموثوقية عالية في ظل ظروف صعبة.

اختيار مستشعر تدفق الغاز بالموجات فوق الصوتية المناسب

عند اختيار مستشعر تدفق الغاز بالموجات فوق الصوتية، ضع في اعتبارك العوامل الرئيسية التالية:

• نوع الغاز (مثل الغاز الطبيعي، الهواء، ثاني أكسيد الكربون) وخصائصه
• قطر الأنبوب وطريقة التثبيت (مشبك مقابل مدمج)
• نطاق معدل التدفق المطلوب ومواصفات الدقة
• الظروف البيئية (درجة الحرارة، الرطوبة، الضغط)
• متطلبات التكامل مع أنظمة التحكم الحالية
• اعتبارات الميزانية والتكلفة الإجمالية للملكية

الشراكة مع شركة مصنعة موثوقة مثل تقنية يوجي، التي تقدم محولات كهرضغطية مخصصة ومكونات مستشعر تدفق بالموجات فوق الصوتية، تضمن التوافق مع نظامك ومتطلبات التطبيق.

طلب عينة أو تصميم مخصص

تتمتع تقنية يوجي بأكثر من 20 عامًا من الخبرة في تقنيات الموجات فوق الصوتية والكهرباء الضغطية. نحن نقدم حلولاً شاملة تشمل:

• محولات تدفق الغاز بالموجات فوق الصوتية المخصصة والمصممة وفقًا لمواصفاتك
• حلول OEM لتطبيقات التدفئة والتهوية وتكييف الهواء والطاقة
• الدعم الفني وأوراق البيانات الشاملة عند الطلب
• خدمات النماذج الأولية والاختبار للتطبيقات المخصصة
