العلم وراء اللحام بالموجات فوق الصوتية: الفيزياء والتطبيقات والتحسين

اللحام بالموجات فوق الصوتية هو تقنية ربط متطورة تستخدم على نطاق واسع في الصناعات التي تتراوح من الإلكترونيات إلى تصنيع السيارات. على عكس طرق اللحام التقليدية التي تعتمد على الحرارة المتولدة من الاحتراق أو المقاومة الكهربائية، يستخدم اللحام بالموجات فوق الصوتية اهتزازات ميكانيكية عالية التردد لإنشاء روابط الحالة الصلبة بين المواد. تستكشف هذه المقالة الفيزياء وراء اللحام بالموجات فوق الصوتية، وتطبيقاته المتنوعة، واستراتيجيات تحسين الأداء - كل ذلك بهدف مساعدة المهندسين والمصنعين والمشترين الفنيين على فهم متى وكيف يختارون هذه التكنولوجيا.

1. فهم فيزياء اللحام بالموجات فوق الصوتية

في جوهره، يعمل اللحام بالموجات فوق الصوتية عن طريق تحويل الطاقة الكهربائية إلى اهتزازات ميكانيكية عالية التردد، عادةً في نطاق 20 كيلو هرتز إلى 70 كيلو هرتز. تتضمن العملية أربعة مكونات رئيسية:

1. مزود الطاقة – يحول الطاقة الكهربائية منخفضة التردد إلى طاقة عالية التردد.
2. المحول (Transducer) – يحول الإشارات الكهربائية إلى اهتزازات ميكانيكية.
3. المعزز (Booster) – يعدل سعة هذه الاهتزازات.
4. القرن (Sonotrode) – يوصل الاهتزازات مباشرة إلى المواد التي يتم ربطها.

عندما يضغط القرن قطع العمل معًا تحت الضغط، تتولد حرارة احتكاكية عند الواجهة. هذه الحرارة موضعية، مما يسمح للمواد - عادةً اللدائن الحرارية أو المعادن غير الحديدية - بالتليين أو الذوبان جزئيًا دون إتلاف المناطق المحيطة. نظرًا لعدم الحاجة إلى مواد حشو أو مواد لاصقة، ينتج اللحام بالموجات فوق الصوتية روابط نظيفة ودقيقة وقابلة للتكرار.

مفاهيم الفيزياء الرئيسية:

• نقل الطاقة الصوتية: النقل الفعال للاهتزازات الميكانيكية من القرن إلى قطعة العمل أمر بالغ الأهمية.
• الاحتكاك البيني: تسبب الاهتزازات فركًا مجهريًا، مما يخلق حرارة موضعية.
• الترابط بالحالة الصلبة: في المعادن، يمكن أن يحدث الانتشار الذري عند الواجهة دون ذوبان كامل.

2. تطبيقات اللحام بالموجات فوق الصوتية

تعدد استخدامات اللحام بالموجات فوق الصوتية يجعله حلاً مثاليًا عبر الصناعات:

أ. تصنيع الإلكترونيات

• تجميع ثنائي الفينيل متعدد الكلور (PCB): ربط الأسلاك الدقيقة دون حرارة مفرطة.
• تجميع بطاريات الليثيوم أيون: لحام رقائق معدنية رقيقة لمجمعات التيار.

ب. صناعة السيارات

• المكونات البلاستيكية: لوحات القيادة، والألواح الداخلية، وأجزاء تحت غطاء المحرك.
• ضفائر الأسلاك: إنشاء توصيلات كهربائية متينة بدون لحام.

ج. الأجهزة الطبية

• القسطرة والمرشحات: ربط معقم ودقيق دون إدخال ملوثات.
• الأدوات الجراحية: ربط مواد غير متشابهة مع الحفاظ على القوة.

د. صناعة التعبئة والتغليف

• ختم عبوات الفقاعة: أختام محكمة الغلق ومقاومة للعبث.
• تغليف المواد الغذائية: ختم خالٍ من الحرارة لحماية المحتويات الحساسة.

لماذا تختار الصناعات اللحام بالموجات فوق الصوتية:

• السرعة: تكتمل اللحامات النموذجية في أقل من ثانية واحدة.
• كفاءة الطاقة: استهلاك أقل للطاقة مقارنة بالطرق التقليدية.
• صديق للبيئة: لا مواد لاصقة أو مذيبات أو انبعاثات.

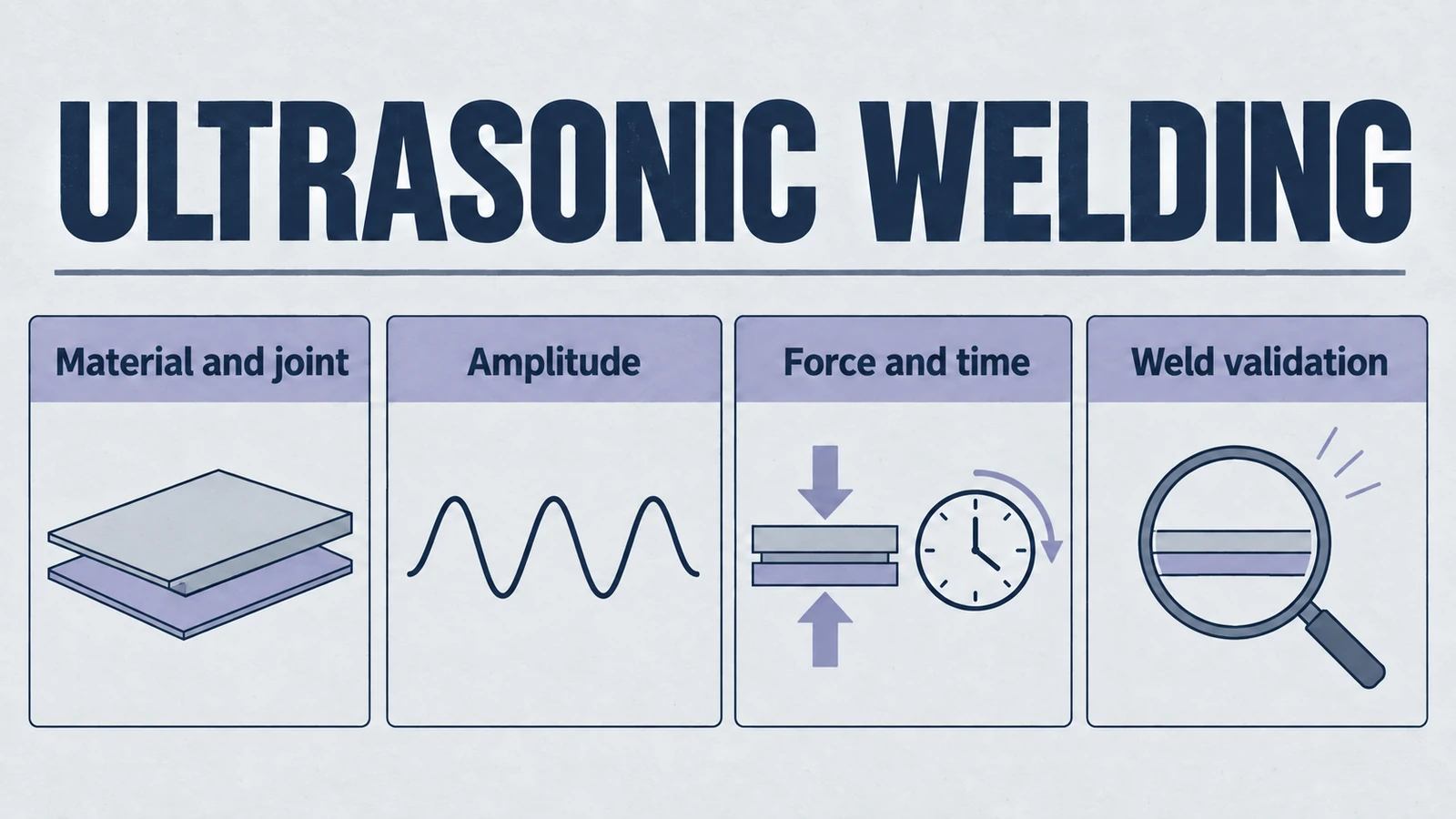

3. استراتيجيات التحسين للحام بالموجات فوق الصوتية

يتطلب تحقيق لحامات بالموجات فوق الصوتية عالية الجودة وقابلة للتكرار تحسينًا دقيقًا للعملية. فيما يلي عوامل رئيسية يجب مراعاتها:

1. توافق المواد

• البلاستيك: تستجيب البوليمرات غير المتبلورة مثل ABS والبولي كربونات جيدًا للحام بالموجات فوق الصوتية.
• المعادن: المعادن غير الحديدية مثل الألومنيوم والنحاس والنحاس الأصفر مثالية.
• تجنب المجموعات ذات نقاط الانصهار المختلفة اختلافًا كبيرًا ما لم تستخدم تصميمات قرن متقدمة.

2. التحكم في التردد والسعة

• الترددات المنخفضة (20-30 كيلو هرتز) أفضل للأجزاء الأكبر والأكثر سمكًا.
• الترددات الأعلى (35-70 كيلو هرتز) تناسب الأجزاء الصغيرة والحساسة.
• ضبط السعة بدقة لتحقيق التوازن بين قوة اللحام وجماليات السطح.

3. الضغط ووقت اللحام

• يمكن أن يؤدي الضغط الزائد إلى تشويه الأجزاء؛ القليل جدًا يؤدي إلى روابط ضعيفة.
• تمنع أوقات اللحام المثالية ارتفاع درجة الحرارة وتدهور المواد.

4. تصميم القرن وصيانته

• يجب أن يتطابق شكل القرن مع هندسة الجزء لتوزيع الطاقة بشكل متساوٍ.
• يمنع الفحص المنتظم فقدان الأداء بسبب التآكل.

5. مراقبة الجودة والاختبار

• استخدم طرق الاختبار غير المدمر (NDT) مثل الفحص بالموجات فوق الصوتية أو اختبار الشد.
• تنفيذ مراقبة العملية المباشرة لتتبع الطاقة والوقت والإزاحة.

أمثلة التطبيقات الصناعية

• السيارات: الألواح الداخلية، ضفائر الأسلاك، أغطية أجهزة الاستشعار باستخدام محولات لحام المعادن.
• الإلكترونيات: تجميع المكونات، علامات تبويب البطارية، ربط الكابلات باستخدام محولات اللحام الدقيقة.
• الطبية: التغليف المعقم، تجميع القسطرة، لحام المرشح باستخدام محولات لحام البلاستيك.
• التعبئة والتغليف: ختم الفقاعة، نهايات الأنبوب، عمليات الإغلاق الواضحة للعبث باستخدام أنظمة اللحام الصناعية.

4. الخلاصة

مع استمرار الصناعات في الدفع نحو دورات إنتاج أسرع، وتقليل التأثير البيئي، وتحسين موثوقية المنتج، أصبح اللحام بالموجات فوق الصوتية تقنية أساسية في التصنيع الحديث. سيكون المهندسون وصناع القرار الذين يفهمون الفيزياء والتطبيقات واستراتيجيات التحسين وراء اللحام بالموجات فوق الصوتية في وضع جيد للاستفادة من إمكاناته الكاملة.

إذا كنت تفكر في حلول لحام بالموجات فوق الصوتية مخصصة لخط إنتاجك، فإن العمل مع مورد ذي خبرة يمكنه توفير تصميمات قرن مخصصة، وتحسين العملية، ومراقبة الجودة سيضمن أقصى عائد على الاستثمار.

لمعرفة المزيد حول جدوى اللحام بالموجات فوق الصوتية لتطبيقاتك، اتصل بخبرائنا الفنيين لتقييم العملية وتوصيات المعدات.
