أنابيب بيزو: الدليل النهائي للاستشعار والتشغيل بالموجات فوق الصوتية بزاوية 360 درجة

المقدمة: ما وراء الشعاع - الحاجة الماسة للوعي الظرفي بزاوية 360 درجة

في عالم الاستشعار والتشغيل المتقدم، تعد الموجات فوق الصوتية تقنية حجر الزاوية. لعقود من الزمان، سخر المهندسون قوة محولات الطاقة الكهرضغطية - الأجهزة التي تحول الطاقة الكهربائية ببراعة إلى اهتزازات ميكانيكية والعكس - لرؤية غير المرئي، وقياس المتناهي الصغر، وأداء المهام بدقة مجهرية. من التصوير الطبي إلى مراقبة الجودة الصناعية، تعد هذه المكونات محركات التكنولوجيا الحديثة.

تقليدياً، كان يُنظر إلى تكنولوجيا الموجات فوق الصوتية على أنها أداة اتجاهية للغاية، تشبه إلى حد كبير مصباحاً يدوياً يقطع شعاعاً مركزاً عبر الظلام. يصدر محول الطاقة القياسي المسطح على شكل قرص عموداً من الطاقة الصوتية، مثالياً للقياسات من نقطة إلى نقطة أو التصوير التطلعي. على الرغم من فائدته الهائلة، فإن هذا النموذج الاتجاهي له قيود متأصلة. إنه يوفر منظوراً خطياً ضيقاً، تاركاً مساحات شاسعة من البيئة المحيطة غير خاضعة للمراقبة. ماذا يحدث عندما لا يكون التحدي هو رؤية ما هو أمامك مباشرة، ولكن فهم كل ما يحيط بك؟

هذه هي المشكلة الهندسية الحرجة التي يواجهها عدد متزايد من التطبيقات المتقدمة. ضع في اعتبارك التحدي الهائل المتمثل في ضمان السلامة الهيكلية لآلاف الأميال من خطوط أنابيب النفط والغاز. المستشعر البسيط التطلعي غير كافٍ؛ المطلوب هو فحص كامل بزاوية 360 درجة للجدار الداخلي للأنبوب للكشف عن التآكل أو الشقوق. تخيل مركبة مستقلة تحت الماء (AUV) تبحر في الأعماق المظلمة وغير المتوقعة للمحيط. إنها بحاجة إلى وعي ظرفي كامل ليس فقط لتجنب العقبات في طريقها، ولكن لاكتشاف الأهداف أو رسم خريطة لمحيطها من كل زاوية في وقت واحد. أو تخيل طبيب قلب يوجه قسطرة عبر شريان دقيق. ظل الأشعة السينية ثنائي الأبعاد لا يكفي؛ هناك حاجة إلى عرض مقطعي في الوقت الفعلي لجدار الوعاء الدموي لتقييم اللوحة بدقة ونشر الدعامات المنقذة للحياة.

في هذه السيناريوهات، يكون شعاع "المصباح اليدوي" البسيط غير كافٍ. المطلوب هو "مصباح كهربائي" - مصدر للطاقة يشع للخارج بشكل موحد، ويضيء البيئة بأكملها في وقت واحد. هذه هي بالضبط القدرة التي يوفرها الأنبوب الكهرضغطي، أو الأسطوانة. من خلال إعادة تصور هندسة محول الطاقة بشكل أساسي، يفتح أنبوب بيزو بعداً جديداً للاستشعار: انبعاث واستقبال كامل للموجات فوق الصوتية بزاوية 360 درجة.

تمثل هذه التكنولوجيا أكثر من مجرد تحسين تدريجي؛ إنها تمكن من تحول نموذجي. إنها تتجاوز الفحص الفوري الخطي لتسهيل الوعي البيئي الحجمي الشامل. الأنابيب الكهرضغطية ليست مجرد مكونات؛ إنها التكنولوجيا التمكينية وراء جيل جديد من الأنظمة الأكثر ذكاءً وقدرة في الاختبارات غير المدمرة، والصوتيات تحت الماء، والتشخيصات الطبية المتقدمة. سيستكشف هذا الدليل الفيزياء التي تجعل هذا ممكناً، والمزايا الهندسية المتميزة لهذه الهندسة الأسطوانية، والتطبيقات التحويلية التي تعيد تعريف حدود ما يمكن أن تحققه الموجات فوق الصوتية.

فيزياء الموجات فوق الصوتية متعددة الاتجاهات: غوص عميق في اهتزاز الوضع الشعاعي

لتقدير القوة الفريدة لـ أنبوب بيزو، يجب على المرء أولاً فهم المبدأ الأساسي الذي يحكم تشغيله: التأثير الكهرضغطي العكسي. في جوهره، تصف هذه الظاهرة كيف تتشوه بعض المواد الخزفية، عند تعرضها لمجال كهربائي، مادياً - تتمدد أو تنكمش بطريقة يمكن التنبؤ بها. عند تطبيق جهد تيار متردد (AC)، تضطر المادة للاهتزاز بنفس التردد، مما يخلق سلسلة من موجات الضغط في الوسط المحيط. هذه موجات الضغط هي ما نعرفه بالصوت، وعندما يتجاوز ترددها نطاق السمع البشري (عادةً فوق 20 كيلو هرتز)، يتم تصنيفها على أنها موجات فوق صوتية.

بينما تستفيد جميع محولات الطاقة الكهرضغطية من هذا التأثير، فإن شكل محول الطاقة هو المحدد الأساسي لكيفية اهتزازه، وبالتالي شكل المجال الصوتي الذي يولده. هذا هو المكان الذي يظهر فيه التمييز الحاسم بين القرص المسطح التقليدي و الأنبوب الكهرضغطي. هندسة المكون ليست مسألة تغليف بسيطة؛ إنها تملي الفيزياء الأساسية لانتشار الموجة.

يهتز محول الطاقة التقليدي المسطح على شكل قرص بشكل أساسي فيما يعرف بـ "وضع السمك". عند تطبيق الجهد عبر وجوهه المسطحة، يتمدد القرص وينكمش على طول محور سمكه. تشبه هذه الحركة المكبس، حيث تدفع عموداً من الهواء أو السائل للأمام مباشرة. والنتيجة هي شعاع محدد جيداً واتجاهي من الطاقة فوق الصوتية. هذا فعال للغاية للتطبيقات التي تتطلب خط رؤية مركزاً، مثل مجسات الموجات فوق الصوتية الطبية القياسية أو أجهزة استشعار قياس المسافة.

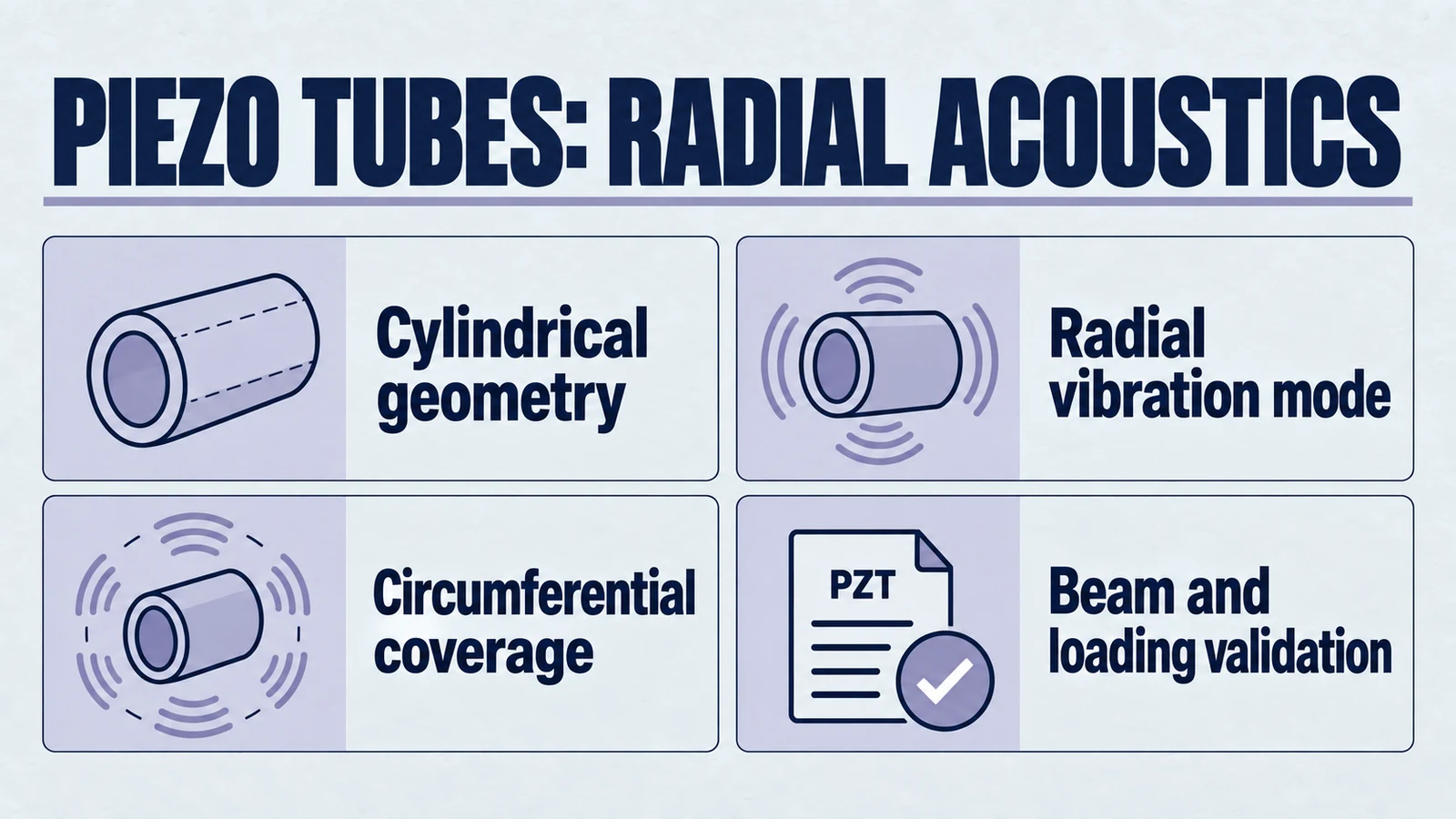

ومع ذلك، يعمل الأنبوب الكهرضغطي وفقاً لمبدأ مختلف تماماً: اهتزاز الوضع الشعاعي. أنبوب بيزو عبارة عن أسطوانة مجوفة مع أقطاب كهربائية مطبقة عادةً على أسطحها المنحنية الداخلية والخارجية. عند تطبيق جهد تيار متردد عبر جدار الأنبوب، يتسبب المجال الكهربائي في تمدد المادة الخزفية وانكماشها على طول نصف قطرها. يخلق هذا حركة "تنفس" حيث يزداد قطر الأنبوب بالكامل وينقص بشكل إيقاعي.

يدفع هذا التمدد والانكماش الشعاعي موجات الضغط للخارج بشكل موحد في كل اتجاه على طول المستوى الشعاعي. بدلاً من شعاع أمامي مركز، يولد الأنبوب جبهة موجة أسطوانية مثالية بزاوية 360 درجة. هذا الوضع الفريد للاهتزاز هو الذي يسمح لـ أنبوب كهرضغطي واحد وثابت باستجواب منطقة محيطية كاملة في وقت واحد.

يمكن أن تكون فيزياء هذا الاهتزاز معقدة. في الواقع، حركة أسطوانة محدودة الطول هي "اهتزاز مقترن"، مما يعني أن الوضع الشعاعي الأساسي يتفاعل مع أوضاع اهتزازية أخرى، مثل الأوضاع الطولية (الطولية) وحتى الالتوائية. تلعب نسبة العرض إلى الارتفاع للأنبوب - طوله بالنسبة لقطره وسمك جداره - دوراً حاسماً في تحديد ترددات الرنين وكفاءة الاهتزاز الشعاعي المطلوب. لذلك، يعد تصميم أنبوب بيزو لتطبيق معين مهمة هندسية معقدة. يتطلب فهماً عميقاً لخصائص المواد وميكانيكا الاهتزاز لتحسين الهندسة، مما يضمن أن الوضع المهيمن للاهتزاز هو الوضع الشعاعي، مما يزيد من الطاقة المسقطة في المجال المطلوب بزاوية 360 درجة.

هذا التمييز المادي أمر بالغ الأهمية لمهندسي التصميم. يوضح أن تحقيق مجال حقيقي ومتزامن متعدد الاتجاهات غير ممكن ببساطة عن طريق إعادة تغليف محول طاقة قرصي أو استخدام ماسحات ضوئية ميكانيكية معقدة وعرضة للفشل. تتطلب فيزياء توليد الموجات هندسة أسطوانية. لأي تطبيق حيث يكون الوعي بزاوية 360 درجة هو الهدف، فإن الأنبوب الكهرضغطي ليس مجرد بديل؛ إنه الحل الوحيد الصحيح مادياً والأنيق.

الميزة الهندسية: لماذا يتفوق محول الطاقة الأسطواني

بالانتقال من الفيزياء الأساسية إلى التنفيذ العملي، يترجم الاهتزاز الشعاعي الفريد لـ أنبوب بيزو إلى مجموعة من المزايا الهندسية القوية. بالنسبة لمصممي أنظمة الاستشعار المتقدمة، فإن اختيار محول طاقة أسطواني بدلاً من قرص مسطح تقليدي هو قرار استراتيجي يمكن أن يبسط التصميم بشكل كبير، ويعزز الأداء، ويفتح قدرات جديدة.

الميزة الأكثر أهمية هي القدرة على تحقيق تغطية محيطية كاملة من مكون واحد ثابت. يتطلب القرص المسطح تجميعاً ميكانيكياً معقداً وغالباً ما يكون ضخماً لتدويره 360 درجة لمسح البيئة. يقدم هذا نقاط فشل محتملة متعددة، ويزيد من استهلاك الطاقة، ويبطئ بشكل كبير معدل الحصول على البيانات. الأنبوب الكهرضغطي، بطبيعته، يلغي هذا التعقيد الميكانيكي. إنه يولد مجالاً فوق صوتي موحداً ومتعدد الاتجاهات بشكل فوري، مما يسمح بالمراقبة في الوقت الفعلي لمنطقة محيطة كاملة دون أي أجزاء متحركة. يؤدي هذا إلى أنظمة أكثر موثوقية ومضغوطة واستجابة.

ثانياً، توفر الهندسة الأسطوانية مساحة سطح إشعاع كبيرة، وهو أمر بالغ الأهمية للتطبيقات التي تتطلب طاقة صوتية وكفاءة عالية. في مجالات مثل السونار، تعد القدرة على إرسال إشارة قوية وواضحة لمسافات طويلة أمراً بالغ الأهمية. يسمح السطح الواسع للأنبوب بإزاحة حجم أكبر من الوسط (مثل الماء) مع كل اهتزاز، مما يؤدي إلى خرج طاقة صوتية أعلى وكفاءة كهروصوتية فائقة. هذا يعني تحويل المزيد من الطاقة الكهربائية المدخلة إلى طاقة صوتية مفيدة، وهو عامل حاسم للأجهزة التي تعمل بالبطارية مثل المركبات المستقلة أو أجهزة الاستشعار عن بعد.

علاوة على ذلك، فإن السلامة الهيكلية المتأصلة والبساطة للشكل الأسطواني تجعل الأنابيب الكهرضغطية قوية بشكل استثنائي وسهلة الدمج. عامل شكلها البسيط والقوي مثالي للبيئات القاسية، مثل الضغوط ودرجات الحرارة المرتفعة الموجودة في أدوات فحص النفط والغاز في قاع البئر. يفسح الشكل المجال أيضاً للاندماج السلس في تجمعات أسطوانية أخرى، مثل القسطرة الطبية أو العلب للهيدروفونات تحت الماء، مما يبسط التصنيع ويحسن موثوقية المنتج النهائي.

أخيراً، مثل المكونات الخزفية الكهرضغطية الأخرى، توفر الأنابيب تنوعاً هائلاً في التصميم والتخصيص. يمكن تصنيعها من مجموعة واسعة من مواد تيتانات زركونات الرصاص (PZT) - من السيراميك "الناعم" المصمم للحساسية العالية في تطبيقات الاستشعار إلى السيراميك "الصلب" المصمم للتعامل مع الطاقة العالية في أجهزة الإرسال. علاوة على ذلك، يمكن تصميم أبعادها - القطر وسمك الجدار والطول - بدقة لتحقيق ترددات رنين ومستويات طاقة وقيود مكانية محددة. يتيح ذلك للمهندسين تطوير محول طاقة مخصص بالكامل ومحسن للمتطلبات الفريدة لتطبيقهم، سواء كان جهازاً طبياً عالي التردد وعالي الدقة أو نظام سونار منخفض التردد وبعيد المدى.

يؤدي هذا التحليل المقارن إلى استنتاج واضح: بينما تتفوق الأقراص المسطحة في المهام الاتجاهية، فإن الأنبوب الكهرضغطي هو الحل المتفوق بشكل لا لبس فيه وغالباً ما يكون الحل الوحيد القابل للتطبيق لأي تطبيق يتطلب وعياً كاملاً بالموجات فوق الصوتية بزاوية 360 درجة في الوقت الفعلي.

تطبيقات متعمقة: أنابيب بيزو في العمل عبر الصناعات

تظهر المزايا النظرية لـ الأنابيب الكهرضغطية بقوة في تطبيقاتها الواقعية عبر بعض المجالات التكنولوجية الأكثر تطلباً. القدرة الأساسية على توليد مجال فوق صوتي بزاوية 360 درجة هي تكنولوجيا منصة، مما يعني أن نفس المبدأ الأساسي يتم تكييفه عبر مقاييس وبيئات مختلفة تماماً لحل نفس المشكلة الأساسية: الحاجة إلى بيانات محيطية كاملة. من فحص أميال من خطوط الأنابيب الصناعية إلى تصوير الجزء الداخلي الدقيق لشريان بشري، تعد أنابيب بيزو المكون التمكيني الحاسم.

الاختبارات غير المدمرة (NDT): تحقيق كشف العيوب بزاوية 360 درجة في خطوط الأنابيب والآبار

في صناعات النفط والغاز وتوليد الطاقة والتصنيع، تعد سلامة خطوط الأنابيب والآبار والمكونات الأسطوانية الأخرى مسألة ذات أهمية بالغة للسلامة والاقتصاد. الاختبار غير المدمر (NDT) هو ممارسة فحص هذه الهياكل بحثاً عن عيوب مثل التآكل أو الشقوق أو الشوائب أو الاختلافات في سمك الجدار دون التسبب في ضرر. يكمن التحدي في فحص السطح الداخلي الكامل لأنبوب طويل، وهي مهمة تكون الطرق التقليدية فيها بطيئة وغير كاملة.

هذا هو المكان الذي تلعب فيه أدوات الفحص بالموجات فوق الصوتية، والتي تسمى غالباً "الخنازير"، دوراً. تنتقل هذه الأجهزة المتطورة عبر الجزء الداخلي لخط الأنابيب، باستخدام أجهزة استشعار لإنشاء خريطة مفصلة لحالته. تعتمد أكثر هذه الأدوات تقدماً على تكنولوجيا الموجات فوق الصوتية، وتعد الأنابيب الكهرضغطية مركزية لتصميمها. تم تجهيز الخنزير بحلقة واحدة أو أكثر من محولات الطاقة بالموجات فوق الصوتية المرتبة لتوفير تغطية محيطية كاملة بزاوية 360 درجة.

بينما يتحرك الخنزير، تصدر أنابيب بيزو نبضات فوق صوتية قصيرة في اتجاه شعاعي. تنتقل هذه الموجات الصوتية عبر وسط اقتران (عادةً المنتج السائل في خط الأنابيب) وتضرب الجدار الداخلي للأنبوب. ينعكس جزء من الموجة عائداً إلى محول الطاقة كـ "صدى دخول". يدخل باقي الموجة جدار الأنبوب، وينتقل عبره، وينعكس عن الجدار الخارجي، ويعود كـ "صدى الجدار الخلفي".

تقيس إلكترونيات النظام بدقة "وقت الطيران" لهذين الصديين. من خلال معرفة سرعة الصوت في وسط الاقتران ومادة الأنبوب، يمكن للجهاز إجراء عمليتين حسابيتين حاسمتين في الوقت الفعلي:

• المسافة إلى الجدار الداخلي: يوفر وقت عودة صدى الدخول قياساً دقيقاً للقطر الداخلي للأنبوب، مما يسمح باكتشاف الخدوش أو الانبعاجات أو التشوهات الهندسية الأخرى.
• سمك الجدار: يوفر التأخير الزمني بين صدى الدخول وصدى الجدار الخلفي قياساً مباشراً ودقيقاً للغاية لسمك جدار الأنبوب. يسمح هذا برسم خرائط دقيقة لفقدان المعدن بسبب التآكل أو التعرية.

نظراً لأن الأنابيب الكهرضغطية توفر مجالاً كاملاً بزاوية 360 درجة، فإن هذا الفحص يغطي محيط الأنبوب بالكامل في وقت واحد، مما يضمن عدم وجود نقاط عمياء. تسمح الحساسية العالية للسيراميك الكهرضغطي باكتشاف حتى العيوب الدقيقة، وتعد هذه الطريقة بالموجات فوق الصوتية واحدة من التقنيات القليلة القادرة على تحديد ميزات منتصف الجدار بشكل موثوق مثل التصفيح، والتي تكون غير مرئية للعديد من تقنيات الفحص الأخرى.

الصوتيات تحت الماء: قلب السونار الحديث والهيدروفونات

تجعل الطبيعة المعتمة للمياه الصوت أكثر الوسائل فعالية للاستشعار والملاحة والاتصالات تحت الماء. من الدفاع العسكري إلى علم الأحياء البحرية والصيد التجاري، تعد القدرة على "الرؤية" بالصوت أمراً ضرورياً. الأنابيب الكهرضغطية هي التكنولوجيا الأساسية في نوعين رئيسيين من الأجهزة الصوتية تحت الماء: أنظمة السونار النشطة والهيدروفونات السلبية.

أجهزة عرض السونار النشطة: يعمل نظام السونار النشط عن طريق إرسال نبضة صوتية - "بينغ" - والاستماع للأصداء التي ترتد عن الأشياء تحت الماء. بالنسبة للتطبيقات التي تتطلب وعياً متعدد الاتجاهات، مثل تجنب العقبات لمركبة مستقلة تحت الماء (AUV) أو المراقبة العامة، يعد الأنبوب الكهرضغطي مصدر الصوت المثالي. تسمح قدرته على عرض موجة صوتية قوية وموحدة بزاوية 360 درجة باستجواب البيئة المحيطة بأكملها بضربة واحدة. يوفر هذا صورة كاملة للغواصات القريبة أو أسراب الأسماك أو تضاريس قاع البحر. تعد سعة الطاقة العالية والكفاءة الكهروصوتية لمحولات الطاقة الأسطوانية حيوية بشكل خاص هنا، مما يتيح الكشف بعيد المدى مع تقليل استنزاف الطاقة على بطاريات المركبة.

الهيدروفونات السلبية: الهيدروفون هو في الأساس ميكروفون تحت الماء، مصمم للاستماع للأصوات بدلاً من إنشائها. يتم استخدامها لمجموعة واسعة من التطبيقات، من الاستماع لنداءات الحيتان والدلافين إلى اكتشاف التوقيع الصوتي الخافت لغواصة بعيدة. بالنسبة للعديد من هذه التطبيقات، يعد الاستقبال متعدد الاتجاهات أمراً بالغ الأهمية. يحتاج المستشعر إلى أن يكون قادراً على اكتشاف صوت قادم من أي اتجاه بحساسية متساوية. يعد أنبوب كهرضغطي صغير ومفرد جهاز استقبال متعدد الاتجاهات شبه مثالي. عندما تضغط موجة ضغط واردة من أي اتجاه الأسطوانة، يولد التأثير الكهرضغطي جهداً كهربائياً مطابقاً.

التكنولوجيا الطبية: إحداث ثورة في التصوير داخل الأوعية الدموية باستخدام IVUS

ربما يحدث التطبيق الأكثر روعة للاستشعار والموجات فوق الصوتية بزاوية 360 درجة على نطاق مجهري: داخل نظام القلب والأوعية الدموية البشري. لعقود من الزمان، كان المعيار لتصور الشرايين التاجية هو تصوير الأوعية الدموية، وهي تقنية أشعة سينية توفر صورة ظلية ثنائية الأبعاد، أو "مخطط لومن"، للوعاء الدموي. على الرغم من فائدته، لا يستطيع تصوير الأوعية الدموية رؤية جدار الوعاء الدموي نفسه وغالباً ما يقلل من تقدير مدى تصلب الشرايين (تراكم اللوحة).

تم تطوير تقنية الموجات فوق الصوتية داخل الأوعية الدموية (IVUS) للتغلب على هذا القيد. يستخدم نظام IVUS قسطرة صغيرة، رفيعة بما يكفي لتوجيهها عبر شرايين المريض، مع محول طاقة فوق صوتي مصغر عند طرفها. يوفر محول الطاقة هذا صورة مقطعية في الوقت الفعلي بزاوية 360 درجة للشريان من الداخل إلى الخارج، ولا يكشف فقط عن التجويف المفتوح ولكن أيضاً سمك وخصائص تراكم اللوحة على جدار الشريان.

التكنولوجيا التمكينية في قلب قسطرة IVUS هي محول طاقة كهرضغطي مصمم خصيصاً للتصوير بزاوية 360 درجة. هناك تصميمان أساسيان:

• IVUS الميكانيكي: يستخدم هذا النظام عنصراً كهرضغطياً واحداً صغيراً يتم تدويره ميكانيكياً بسرعة عالية (على سبيل المثال، 1800 دورة في الدقيقة) بواسطة عمود إدارة مرن داخل القسطرة. أثناء دورانه، يمسح بسرعة شعاعاً من الموجات فوق الصوتية في قوس 360 درجة، مما يبني صورة مقطعية كاملة.
• IVUS الحالة الصلبة: يستخدم هذا التصميم مصفوفة محيطية من عشرات العناصر الكهرضغطية المصغرة (على سبيل المثال، 64) مثبتة حول طرف القسطرة. يتم تنشيط هذه العناصر بالتتابع بواسطة إلكترونيات متطورة لإنشاء صورة مركبة بزاوية 360 درجة دون أي أجزاء متحركة.

في كلتا الحالتين، المبدأ الوظيفي هو نفسه: تحقيق رؤية محيطية كاملة. يتم توليد الموجات فوق الصوتية عالية التردد (عادةً 20-40 ميجاهرتز) المطلوبة لدقة الصورة اللازمة بواسطة هذه المكونات الكهرضغطية المصنعة بدقة.

هندسة الحل الخاص بك: اختيار أنبوب بيزو المناسب للأداء الأمثل

فهم قوة وتنوع الأنابيب الكهرضغطية هو الخطوة الأولى. الخطوة التالية والأكثر أهمية لأي مهندس أو مصمم منتج هي ترجمة هذا الفهم إلى منتج وظيفي وموثوق وعالي الأداء. إن اختيار وتحديد مواصفات أنبوب بيزو ليس عملية واحدة تناسب الجميع؛ إنه قرار هندسي دقيق يتطلب دراسة متأنية للمتطلبات الفريدة للتطبيق. الشراكة مع مصنع واسع المعرفة والخبرة هو المفتاح للتنقل في هذه الخيارات وتحقيق تصميم مثالي.

يجب مراعاة عدة عوامل رئيسية عند هندسة حل:

1. اختيار المواد الكهرضغطية

المادة الخزفية نفسها هي قلب محول الطاقة. يتم تصنيف مواد PZT عموماً على أنها "صلبة" أو "ناعمة"، ولكل منها خصائص مميزة:

• PZT الصلب: تتميز هذه المواد بقدرتها على تحمل القيادة الكهربائية العالية والإجهاد الميكانيكي دون إزالة الاستقطاب. تظهر خسارة ميكانيكية أقل، مما يجعلها مثالية لتطبيقات الإرسال عالية الطاقة مثل أجهزة عرض السونار أو التنظيف بالموجات فوق الصوتية، حيث يكون توليد مجال صوتي قوي هو الهدف الأساسي.
• PZT الناعم: توفر هذه المواد حساسية أعلى، وثابت عزل كهربائي أعلى، وعامل اقتران كهرضغطي أعلى. هذا يعني أنها أكثر كفاءة في تحويل الاهتزازات الميكانيكية الصغيرة إلى إشارة كهربائية (والعكس صحيح). إنها الخيار المفضل لتطبيقات الاستشعار، مثل الهيدروفونات أو عناصر الاستقبال في مجسات NDT، حيث يكون اكتشاف أضعف إشارة ممكنة أمراً بالغ الأهمية.

2. الاعتبارات الهندسية والتردد

الأبعاد المادية للأنبوب - قطره الخارجي، وقطره الداخلي (سمك الجدار)، وطوله - ليست عشوائية. يتم حسابها بدقة لتحديد تردد الرنين لمحول الطاقة.

التردد والدقة/المدى: هناك مفاضلة أساسية في جميع تطبيقات الموجات فوق الصوتية. تنتج الترددات الأعلى أطوال موجية أقصر، مما يسمح بدقة قياس أكبر والقدرة على اكتشاف عيوب أو ميزات أصغر. هذا هو السبب في أن أنظمة IVUS الطبية تعمل بترددات عالية جداً. ومع ذلك، فإن الصوت عالي التردد يضعف بسرعة أكبر في الوسط، مما يحد من مداه الفعال. تخترق الترددات المنخفضة مسافات أبعد بكثير، مما يجعلها مناسبة للتطبيقات بعيدة المدى مثل السونار في المياه العميقة، ولكن على حساب دقة أقل.

تحسين الأبعاد: تردد الرنين للوضع الشعاعي هو في المقام الأول دالة لقطر الأنبوب وسمك الجدار. يمكن للمصنع المتمرس العمل مع التردد المستهدف ومتطلبات الأداء لهندسة الأبعاد الدقيقة اللازمة لتحسين الاهتزاز الشعاعي وزيادة خرج محول الطاقة وحساسيته.

3. أهمية الجودة والتخصيص

أداء النظام المتقدم جيد بقدر أضعف مكون فيه. بالنسبة لـ محولات الطاقة الكهرضغطية، يتطلب تحقيق أداء متسق وموثوق مواد عالية الجودة بشكل استثنائي وتصنيع دقيق. التفاوتات الصارمة في الأبعاد، وخصائص المواد الموحدة، وتطبيق القطب الكهربائي الخالي من العيوب ضرورية لضمان عمل المكون النهائي بتردده وكفاءته المتوقعة.

نظراً لأن معظم التطبيقات المتقدمة لها قيود فريدة، نادراً ما تكون المكونات الجاهزة هي الحل الأمثل. القدرة على إنشاء أنبوب بيزو مخصص بالكامل - مصمم خصيصاً في المواد والحجم والشكل وتكوين القطب الكهربائي - هو ما يفصل الحل المناسب عن الحل الاستثنائي. يسمح هذا المستوى من التخصيص بالاندماج السلس في تجميعك ويضمن مطابقة محول الطاقة تماماً لإلكترونيات نظامك وبيئة التشغيل.

شارك الخبراء: افتح المستوى التالي من الابتكار

غالباً ما تكون عملية تصميم ودمج الأنبوب الكهرضغطي عملية تعاونية. يعتمد نجاح المنتج النهائي، سواء كان جهازاً طبياً منقذاً للحياة أو قطعة مهمة من البنية التحتية الصناعية، على شراكة عميقة بين مصمم النظام ومصنع المكونات.

إذا كنت تواجه تحدياً معقداً في الاستشعار أو التشغيل يتطلب وعياً بزاوية 360 درجة، فإن فريق الخبراء لدينا مستعد للمساعدة. نحن متخصصون في الشراكة مع المهندسين لفهم متطلبات تطبيقاتهم الفريدة وتطوير حلول كهرضغطية مخصصة تقدم أداءً وموثوقية لا مثيل لهما.

اتصل بنا لمناقشة مشروعك واكتشاف كيف يمكن لقوة الأنابيب الكهرضغطية فتح المستوى التالي من الابتكار لتطبيقك.
