مبدأ عمل مستشعرات البيزو: فهم أساسيات الاستشعار الكهروضغطي

تعد المستشعرات الكهروضغطية حجر الزاوية في تكنولوجيا الاستشعار الحديثة، حيث يتم تقديرها لدقتها وتعدد استخداماتها وموثوقيتها. من مراقبة الآلات الصناعية إلى التشخيص الطبي، تتيح الكشف الدقيق عن القوة والضغط والاهتزاز والتسارع. في هذه المقالة، سنستكشف كيف تعمل المستشعرات الكهروضغطية، ومكوناتها الأساسية، وتطبيقاتها، ومزاياها. من خلال فهم هذه الأساسيات، يمكن للمهندسين وصناع القرار اتخاذ خيارات مستنيرة عند اختيار حل الاستشعار المناسب.

1. ما هو المستشعر الكهروضغطي؟

المستشعر الكهروضغطي هو جهاز يستخدم التأثير الكهروضغطي - قدرة بعض المواد البلورية على توليد شحنة كهربائية استجابة للإجهاد الميكانيكي المطبق. في المقابل، يمكن لهذه المواد أيضًا أن تتشوه عند تطبيق مجال كهربائي (التأثير الكهروضغطي العكسي)، لكن تطبيقات الاستشعار تستخدم في المقام الأول التأثير المباشر.

تشمل المواد الكهروضغطية الشائعة:

• الكوارتز (بلورة طبيعية)
• تيتانات زركونات الرصاص (PZT)
• تيتانات الباريوم
• فلوريد البولي فينيل (PVDF)

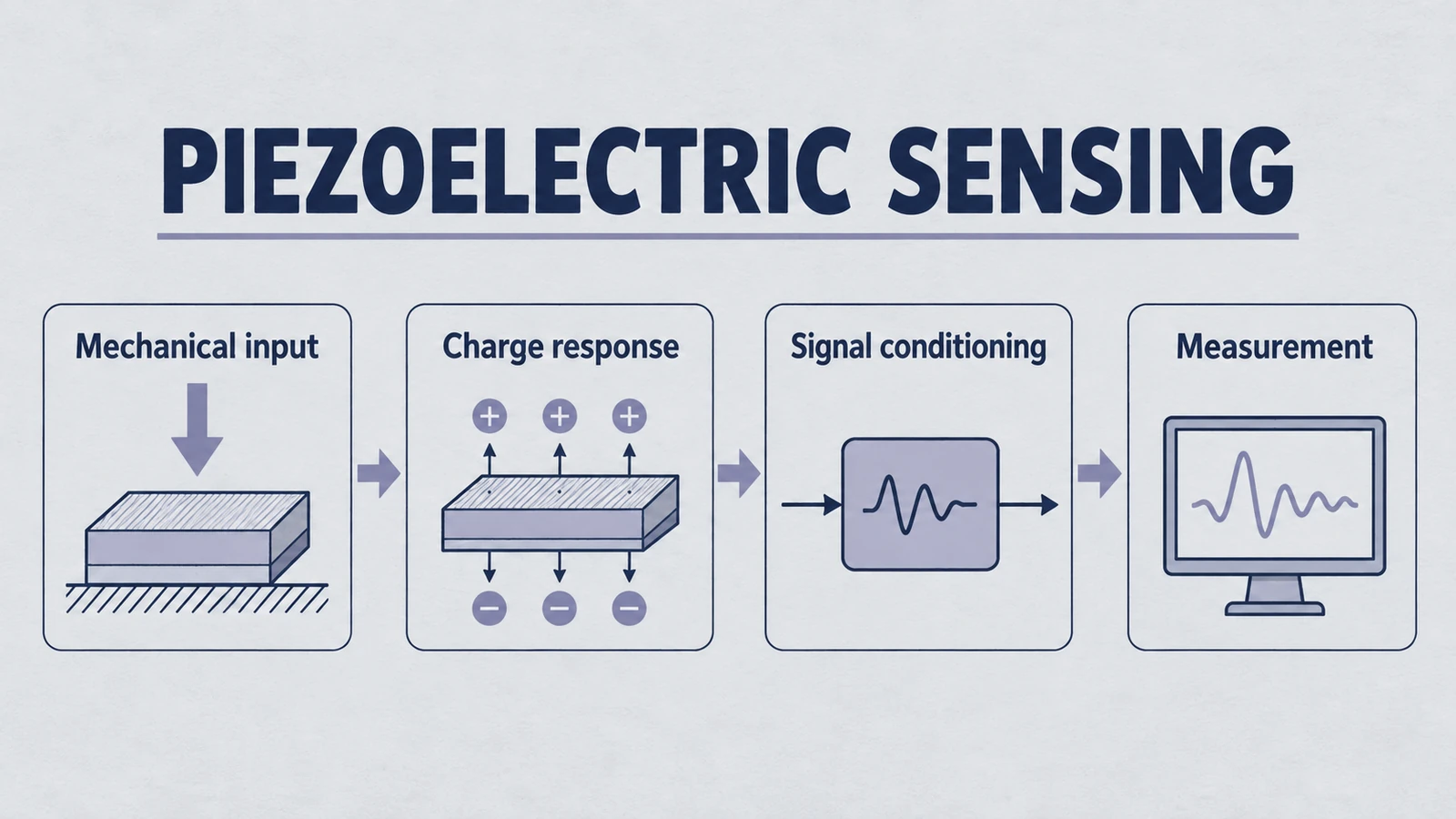

2. مبدأ عمل المستشعرات الكهروضغطية

مبدأ العمل بسيط ولكنه قوي:

1. الإدخال الميكانيكي – يتم تطبيق القوة أو الضغط أو التسارع أو الاهتزاز على المستشعر.
2. التأثير الكهروضغطي – تتشوه المادة الكهروضغطية داخل المستشعر، مما يتسبب في إعادة ترتيب داخلية للشحنات الكهربائية.
3. توليد الشحنة – يخلق هذا التشوه شحنة كهربائية متناسبة على سطح المادة.
4. تكييف الإشارة – غالبًا ما تكون إشارة الشحنة الخام ضعيفة وتحتاج إلى تضخيم وتحويلها إلى جهد أو تيار قابل للقياس.
5. إشارة الخرج – يتم إرسال الإشارة المكيفة إلى نظام قياس أو مسجل بيانات أو وحدة تحكم.

رياضياً، الشحنة المولدة (Q) تتناسب مع القوة المطبقة (F):

Q = d × F

حيث d هو ثابت الشحنة الكهروضغطية (يعتمد على المادة).

3. المكونات الأساسية للمستشعر الكهروضغطي

يحتوي المستشعر الكهروضغطي النموذجي على:

• عنصر الاستشعار – البلورة الكهروضغطية أو السيراميك.
• الأقطاب الكهربائية – لجمع الشحنة الكهربائية المولدة.
• الغلاف/الحاوية – يحمي من الظروف البيئية.
• آلية التحميل المسبق – تضمن اتصالاً ثابتًا بعنصر الاستشعار.
• دائرة تكييف الإشارة – قد تشمل مكبرات الصوت والمرشحات ومحولات التناظرية إلى الرقمية.

4. مزايا المستشعرات الكهروضغطية

• حساسية عالية – الكشف عن التغييرات الدقيقة في القوة أو الاهتزاز.
• نطاق تردد واسع – مثالي للقياسات الديناميكية.
• حجم مدمج – سهل الدمج في الأنظمة الصغيرة أو المعقدة.
• لا حاجة لطاقة خارجية للاستشعار – يولد إشارته الخاصة من الإدخال الميكانيكي.
• المتانة – مقاوم لدرجات الحرارة القصوى والإشعاع والبيئات القاسية (خاصة مع سيراميك PZT).

5. قيود يجب مراعاتها

• غير مناسب للقياسات الثابتة – تتبدد الشحنة المولدة بمرور الوقت.
• تتطلب الإشارة تكييفًا – يحتاج الخرج ذو المعاوقة العالية إلى تضخيم.
• هشاشة المواد – بعض البلورات هشة وتتطلب غلافًا واقيًا.

6. التطبيقات الشائعة للمستشعرات الكهروضغطية

التطبيقات الصناعية:

• مراقبة اهتزاز الآلات
• مراقبة حالة الأداة في آلات CNC
• مراقبة الصحة الهيكلية

التطبيقات الطبية:

• محولات التصوير بالموجات فوق الصوتية
• أجهزة قياس ضغط الدم

تطبيقات السيارات:

• أجهزة استشعار الطرق في المحركات
• أنظمة نشر الوسائد الهوائية

الإلكترونيات الاستهلاكية:

• الميكروفونات
• واجهات حساسة للمس

لتطبيقات الاستشعار المتخصصة، انظر مستشعر الكشف عن الفقاعات بالموجات فوق الصوتية الذي يوضح تقنية كهروضغطية متقدمة قيد العمل.

7. كيفية اختيار المستشعر الكهروضغطي المناسب

عند اختيار مستشعر، ضع في اعتبارك:

• نوع القياس – قوة، تسارع، أم اهتزاز؟
• بيئة التشغيل – نطاق درجة الحرارة، الرطوبة، مستويات الاهتزاز.
• استجابة التردد – عرض النطاق الترددي المطلوب.
• الحساسية – تطابق مع قدرة معالجة الإشارة الخاصة بك.
• الحجم وخيارات التثبيت – للاندماج في التصميمات الحالية.

8. الاتجاهات المستقبلية في الاستشعار الكهروضغطي

مع التقدم في علم المواد، أصبحت المستشعرات الكهروضغطية:

• أكثر تصغيرًا – للاندماج في أجهزة MEMS.
• أكثر كفاءة في استخدام الطاقة – وظيفة مزدوجة كمستشعرات وحاصدات للطاقة.
• أكثر ذكاءً – مع اتصال إنترنت الأشياء المدمج للمراقبة في الوقت الفعلي.

الخلاصة

مبدأ عمل المستشعرات الكهروضغطية بسيط وأنيق: تحويل الطاقة الميكانيكية إلى طاقة كهربائية بدقة ملحوظة. من خلال فهم الأساسيات - اختيار المواد، وآلية الاستشعار، وتكييف الإشارة - يمكنك الاستفادة من إمكاناتها الكاملة في تطبيقات متنوعة. مع استمرار تطور التكنولوجيا، سيظل الاستشعار الكهروضغطي لاعبًا رئيسيًا في الصناعات التي تتراوح من الطيران إلى الرعاية الصحية.
