البطل المجهول للسلامة من الحرائق: كيف تعمل الأقراص الضغطية على تشغيل أجهزة إنذار الدخان
المقدمة: صوت الإنذار
الغرض من الإشارة الصوتية لجهاز إنذار الدخان هو تنبيه الركاب. تختلف فعالية الاستيقاظ باختلاف السمع والعمر والنوم وخصائص الإشارة. لا توجد إشارة تضمن الاستيقاظ من خلال كل ضجيج منافس. يعتمد الأداء على الكاشف الكامل والإلكترونيات والطاقة والغلاف والتصميم الأكثر سلامة.
هذا القرص الضغطي عبارة عن عنصر كهربائي صوتي مدمج يحول الإشارة الكهربائية الصامتة إلى تحذير قوي ومسموع. إنه صوت كاشف الدخان، في حين أن أداء السلامة للإنذار النهائي لا يزال يعتمد على تصميم الجهاز بالكامل، وإستراتيجية البطارية، واختبار المعايير، وبيئة التثبيت.
يوفر هذا التقرير استكشافًا على المستوى الهندسي لكيفية عمل التكنولوجيا الكهرضغطية كمرحلة الإخراج الصوتي في أجهزة كشف الدخان الحديثة. سنتعمق في العلوم الأساسية للتأثير الكهرضغطي، ونفحص التطبيق الهندسي الدقيق ضمن نظام الإنذار، ونحلل المزايا التي تجعل القرص الانضغاطي خيارًا شائعًا لأجهزة التنبيه المسموع المدمجة.
علم الصوت: تمهيد عن التأثير الكهرضغطي
يرجع المبدأ التشغيلي للمسبار الكهرضغطي إلى ظاهرة فيزيائية رائعة اكتشفها الأخوان جاك وبيير كوري في عام 1880. ووجدوا أن تطبيق الضغط الميكانيكي - مثل الضغط أو الضغط - على مواد بلورية معينة مثل الكوارتز يولد شحنة كهربائية متناسبة على سطحها. يُعرف تحويل الطاقة الميكانيكية إلى طاقة كهربائية باسم التأثير الكهرضغطي المباشر.
التأثير العكسي: محرك الصوت
في حين أن التأثير المباشر أمر بالغ الأهمية لتطبيقات أجهزة الاستشعار، فإن قدرة إنتاج الصوت لجهاز إنذار الدخان تعتمد على المبدأ المعاكس: التأثير الكهرضغطي العكسي. تنص هذه العملية العكسية على أنه عندما يتم تطبيق مجال كهربائي عبر مادة كهرضغطية، فإنها تتشوه فيزيائيًا، حيث يمكن أن تتمدد أو تنضغط أو تنحني بطريقة دقيقة ويمكن التنبؤ بها. هذه القدرة الرائعة على تحويل الطاقة الكهربائية مباشرة إلى حركة ميكانيكية هي المحرك الأساسي الذي يصدر الصوت في الجرس الكهرضغطي.
يولد المسبار الكهرضغطي الصوت من خلال الحركة الميكانيكية للسيراميك/الحجاب الحاجز. يمكن أن يتجنب احتكاك آليات عضو الإنتاج، لكنه لا يزال من الممكن أن يفشل من خلال الأضرار الكهربائية أو الميكانيكية أو البيئية أو الواجهة. تحديد والتحقق من صحة غلاف تشغيل جهاز الصوت.
لفتح خصائصها الكهرضغطية، يخضع السيراميك مثل تيتانات زركونات الرصاص (PZT) لعملية تصنيع حاسمة تسمى "الاستقطاب". أثناء هذه العملية، يتم تسخين المادة وتعريضها لمجال كهربائي قوي للتيار المستمر. يجبر هذا ثنائيات القطب الكهربائية الموجهة عشوائياً داخل المجالات البلورية للمادة على المحاذاة مع المجال، مما يخلق استقطاباً صافياً دائماً حتى بعد إزالة المجال. عند تطبيق جهد لاحقاً على هذا السيراميك "المستقطب"، تحاول ثنائيات القطب المحاذاة إعادة توجيه نفسها مع المجال الجديد، مما يتسبب في تغيير مادي في الشكل العام للمادة.
تشريح الإنذار: كيف يخلق قرص بيزو الصوت
يعد البناء النموذجي للمسبار الكهرضغطي، أو الجرس، نموذجًا للكفاءة الهندسية. ويتكون من قرص بيزو رفيع، يتم تصنيعه عادة من سيراميك PZT، والذي يتم ربطه بقوة بغشاء معدني أكبر قليلاً، وغالبًا ما يكون مصنوعًا من النحاس أو الفولاذ المقاوم للصدأ. ولإدخال الإشارة الكهربائية، يتم تطبيق أقطاب معدنية رفيعة على كلا وجهي القرص الخزفي. ويشكل هذا الهيكل المركب البسيط العنصر المنتج للصوت بأكمله.
دور دائرة القيادة
لا يمكن لـ قرص بيزو إنتاج نغمة مستمرة من جهد تيار مستمر (DC) بسيط، مثل ذلك من البطارية. سيؤدي تطبيق جهد DC إلى تشوهه مرة واحدة ثم الاحتفاظ بهذا الوضع. لإنشاء صوت، يتطلب دائرة قيادة توفر إشارة متناوبة سريعة - إما جهد تيار متردد (AC) أو إشارة موجة مربعة. تعمل هذه الدائرة كمذبذب، حيث تقوم بتبديل قطبية الجهد المطبق على أقطاب القرص بسرعة آلاف المرات في الثانية.
من الاهتزاز إلى الموجة الصوتية
عملية توليد الصوت الثاقب للإنذار هي نتيجة مباشرة لهذا التفاعل الكهربائي والميكانيكي:
- تطبق دائرة القيادة جهداً بقطبية واحدة (على سبيل المثال، موجبة) على الأقطاب الكهربائية. يتسبب هذا في تمدد أو انكماش قرص بيزو، مما يجبر الحجاب الحاجز المعدني المربوط على الانحناء في اتجاه مطابق (على سبيل المثال، لأعلى).
- تعكس الدائرة قطبية الجهد بشكل فوري (على سبيل المثال، إلى سلبية). يتشوه قرص بيزو بالطريقة المعاكسة، مما يتسبب في انحناء الحجاب الحاجز للخلف في الاتجاه المعاكس (لأسفل).
- تتكرر دورة الانحناء وعدم الانحناء هذه بتردد عالٍ، يتم التحكم فيه بدقة بواسطة المذبذب في دائرة القيادة.
- تخلق هذه الحركة السريعة الشبيهة بالمكبس للحجاب الحاجز المعدني سلسلة من موجات الضغط عالية التردد في الهواء المحيط. تفسر الأذن البشرية موجات الضغط المنتشرة هذه على أنها صوت عالٍ وعالي النبرة.
يتم التحكم في خصائص الصوت مباشرة بواسطة الإشارة الكهربائية. يحدد تردد الإشارة من دائرة القيادة نبرة النغمة، بينما يؤثر اتساع الجهد المطبق بشكل أساسي على جهارة الصوت، أو مستوى ضغط الصوت (SPL).
داخل كاشف الدخان: الدور الحاسم لقرص بيزو
لتقدير وظيفة قرص بيزو تماماً، من الضروري فهم مكانه داخل النظام العام لكاشف الدخان. القرص نفسه لا يكتشف الدخان؛ إنه المشغل في المرحلة النهائية الذي يطلق الإنذار. يتم التعامل مع الكشف بواسطة أحد نوعين أساسيين من أجهزة الاستشعار.
آلية الاستشعار
- كاشفات التأين: تحتوي هذه الأجهزة على كمية ضئيلة من مادة مشعة، أمريسيوم-241، داخل غرفة صغيرة. تنبعث من هذه المادة جسيمات ألفا تؤين جزيئات الهواء في الغرفة، مما يخلق تياراً كهربائياً صغيراً وثابتاً بين لوحين مشحونين. عندما تدخل جزيئات الدخان هذه الغرفة، فإنها تلتصق بالأيونات، مما يعطل ويقلل من تدفق التيار. تستشعر دوائر الكاشف هذا الانخفاض في التيار وتطلق الإنذار.
- الكاشفات الكهروضوئية: تستخدم هذه الكاشفات مبدأ يعتمد على الضوء. داخل الغرفة، يصدر صمام ثنائي باعث للضوء (LED) شعاعاً من الضوء بزاوية بعيدة عن مستشعر ضوئي. في الهواء النقي، لا يضرب شعاع الضوء المستشعر. عندما يدخل الدخان الغرفة، تشتت جزيئاته الضوء، مما يتسبب في إعادة توجيه بعضه إلى المستشعر. عندما يكتشف المستشعر كمية كافية من الضوء، يتم إطلاق الإنذار.
المشغل: ترجمة الإشارة إلى صوت

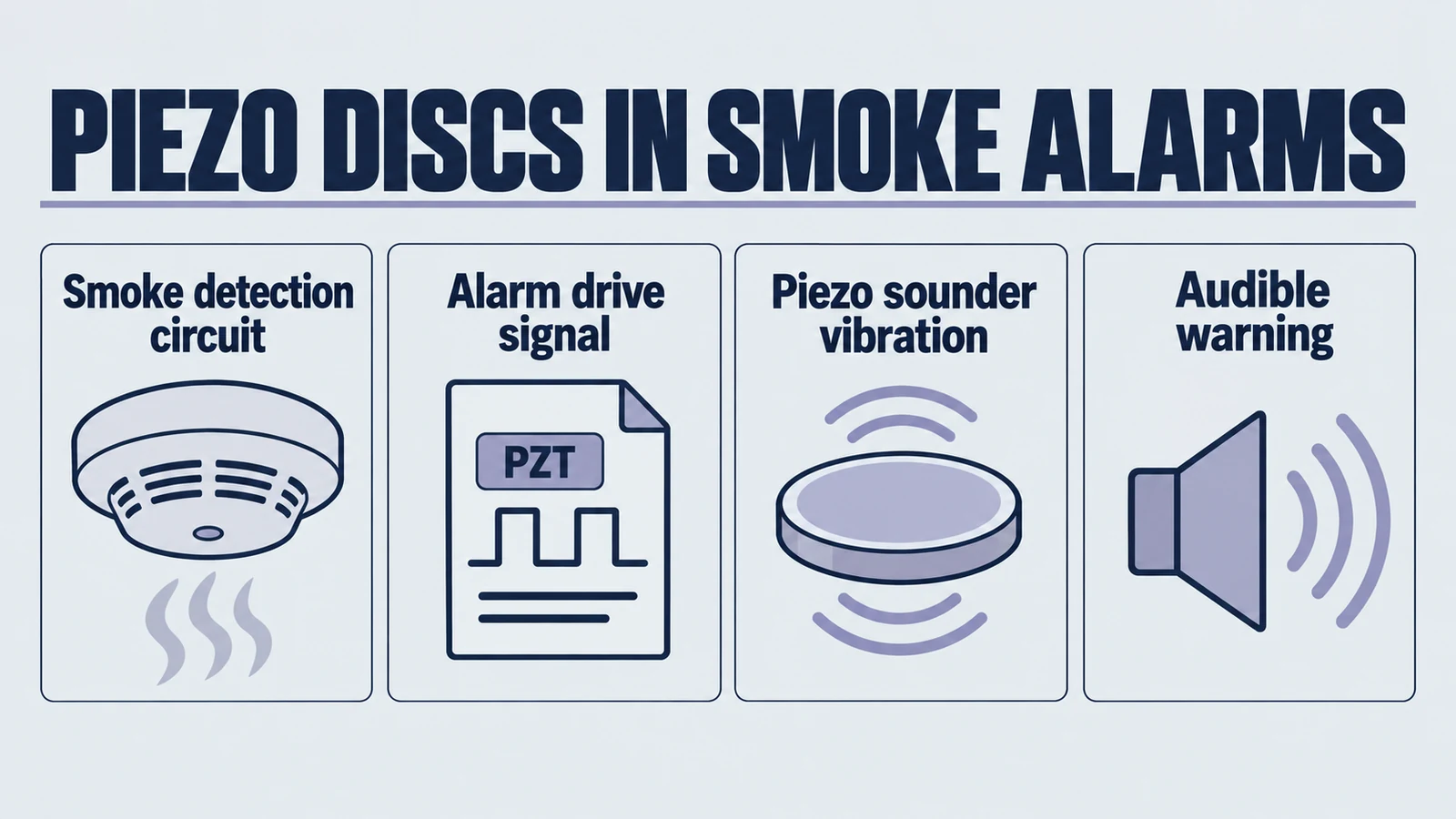

بغض النظر عما إذا كانت طريقة الكشف هي التأين أو الكهروضوئية، فإن الخطوة الصوتية النهائية متشابهة. تكتشف الدائرة المتكاملة للمستشعر التغيير الحرج، سواء تيار الأيونات المتقطع أو الضوء المتناثر، وترسل إشارة جهد إلى مكون الإنذار. هذا هو المكان الذي يؤدي فيه القرص الانضغاطي وظيفته كمحول طاقة كهربائي صوتي، حيث يحول إشارة الإنذار الكهربائية إلى صوت مسموع.
يعمل كاشف الدخان كنظام "ترجمة حسية". يبدأ الأمر باكتشاف ظاهرة فيزيائية قد تكون غير محسوسة للإنسان النائم: تغيير دقيق في تدفق الأيونات أو تشتت الضوء المجهري. إخراج المستشعر هو إشارة كهربائية. يقوم القرص الانضغاطي بإجراء الترجمة الصوتية النهائية عن طريق تحويل تلك البيانات الإلكترونية إلى موجة صوتية فعلية يمكن للأشخاص سماعها.
خيار المهندس: لماذا تهيمن أقراص بيزو على إنذارات السلامة
إن انتشار التكنولوجيا الكهرضغطية في أجهزة إنذار الدخان وغيرها من أجهزة التنبيه الصوتي ليس من قبيل الصدفة. إنه نتيجة لمجموعة واضحة من المزايا الهندسية التي تجعل القرص الضغطي مناسبًا تمامًا لتصميمات الإنذار المدمجة التي تعمل بالبطارية.
1. موثوقية الحالة الصلبة وطول العمر
يتجنب المسبار الكهرضغطي بعض آليات عضو الإنتاج ولكنه لا يزال يحتوي على غشاء مهتز وله حدود محددة. اتبع المتطلبات المعمول بها للإنذار النهائي والفاصل الزمني لاستبدال الشركة المصنعة. لا تثبت توصية الاستبدال لمدة عشر سنوات أن القرص التعسفي يظل متوافقًا لمدة عشر سنوات، أو تفويضًا عالميًا عبر الولايات القضائية.
2. كفاءة طاقة استثنائية
الأجراس الكهرضغطية هي أجهزة تعمل بالجهد وتظهر استهلاكاً منخفضاً للغاية للتيار، عادةً أقل من 30 مللي أمبير (mA) وغالباً ما يكون أقل بكثير. هذا يتناقض بشكل صارخ مع الأجراس المغناطيسية التي تعمل بالتيار، والتي تتطلب طاقة أكبر بكثير للعمل. يعد سحب الطاقة المنخفض هذا ميزة بالغة الأهمية لأجهزة كشف الدخان التي تعمل بالبطارية.
هذا الاستهلاك المنخفض للطاقة ليس مجرد ميزة على مستوى المكونات؛ إنه عامل تمكين على مستوى النظام. يرتبط التبني الواسع النطاق وفائدة السلامة العامة لإنذارات الدخان ارتباطاً مباشراً بجدواها كوحدات طويلة العمر ومنخفضة الصيانة وتعمل بالبطارية. من شأن مسبار التيار العالي أن يقصر عمر البطارية بشكل كبير، مما يزيد من تكرار تغييرات البطارية ويزيد من خطر وجود وحدة غير وظيفية بسبب بطارية ميتة - وهو سبب رئيسي لفشل إنذار الدخان.
3. خرج صوت قوي (SPL عالي)
على الرغم من الحد الأدنى من استهلاكها للطاقة، عناصر السيراميك الانضغاطية تتميز بالكفاءة في تحويل الطاقة الكهربائية إلى طاقة صوتية عند مطابقتها للحجاب الحاجز والغطاء والمحرك الأيمن. يقوم مصممو أجهزة إنذار الدخان عادةً بالتحقق من صحة مستوى ضغط الصوت (SPL)، وتردد النغمة، وعمر البطارية، ومتطلبات المعايير على مستوى الجهاز النهائي.
4. مرونة التصميم والفعالية من حيث التكلفة
أقراص بيزو صغيرة ورقيقة وخفيفة الوزن بطبيعتها. يجعل عامل الشكل المضغوط هذا مناسباً للاندماج في التصميمات المقيدة بالمساحة للإلكترونيات الاستهلاكية الحديثة، بما في ذلك أجهزة كشف الدخان. يساهم بناؤها البسيط والتكلفة المنخفضة نسبياً للمواد الخام في ضبط تكاليف التصنيع. هذه القدرة على تحمل التكاليف مهمة لجهاز سلامة المستهلك المنتج بكميات كبيرة، وتدعم نشر أجهزة كشف الدخان الموثوقة على نطاق واسع.
حكاية تقنيتين: الأجراس الكهرضغطية مقابل المغناطيسية
لتقديم صورة فنية كاملة، من المهم مقارنة الطنانات الكهرضغطية مع بديلها الرئيسي، الطنانة المغناطيسية. في حين أن الجرس الانضغاطي يستخدم التأثير الكهرضغطي العكسي، فإن الجرس المغناطيسي يعمل على المبادئ الكهرومغناطيسية، باستخدام تيار كهربائي يتدفق عبر ملف لإنشاء مجال مغناطيسي متقلب يهتز قرص مغناطيسي مرن.
| الميزة | الجرس الكهرضغطي | الجرس المغناطيسي |
|---|---|---|
| مبدأ التشغيل | التأثير الكهرضغطي العكسي (يعمل بالجهد) | الكهرومغناطيسية (تعمل بالتيار) |
| نطاق الجهد النموذجي | واسع (مثل 3V - 250V) | ضيق (مثل 1.5V - 16V) |
| الاستهلاك الحالي | منخفض جدًا (< 30 mA) | أعلى (30 mA - 100 mA+) |
| ملف الصوت | نغمة عالية النبرة وواضحة | نطاق تردد أوسع، غالباً ما يكون أقل نبرة |
| البناء | تهتز السيراميك/الحجاب الحاجز. لا حاجة لفرك حديد التسليح | يحتوي على ملف وحجاب حاجز متحرك |
| العمر الافتراضي والموثوقية | عالية جدًا بسبب تصميم الحالة الصلبة | جيدة، لكنها عرضة للتآكل الميكانيكي بمرور الوقت |
| التطبيقات المثالية | الأجهزة التي تعمل بالبطارية، الإنذارات، الموقتات | التطبيقات حيث الجهد المنخفض هو المحرك الأساسي |
توضح البيانات سبب اختيار التكنولوجيا الكهرضغطية غالبًا للأجهزة التي يعتبر فيها استهلاك الطاقة المنخفض والحجم الصغير والاستقرار على المدى الطويل من اعتبارات التصميم المهمة.
اختيار المكون المناسب: الشراكة من أجل الأداء
بالنسبة للمهندسين والمصممين الذين يقومون بتطوير أنظمة إنذار الحريق، أو الإنذار الصناعي، أو غيرها من أنظمة التنبيه الصوتي، يعد أداء المحرك الصوتي أحد متغيرات التصميم الرئيسية. يمكن أن يؤثر اختيار القرص الضغطي على المقاييس على مستوى النظام مثل عمر البطارية، ومستوى الإخراج، وعمر الخدمة، وتصميم الغلاف. عند تحديد مصادر هذه المكونات، يجب مراعاة المواصفات الأساسية بعناية، بما في ذلك تردد الرنين، ومستوى ضغط الصوت (SPL) عند جهد كهربائي وتركيب معين، والسعة، وتخطيط القطب الكهربائي، والأبعاد المادية مثل القطر والسمك.
في منتجات الإنذار الخاضعة للتنظيم، يجب التخطيط لجودة المكونات واتساق التصنيع والتحقق من الجهاز النهائي معًا. تدعم YJ Piezo المهندسين من خلال عناصر السيراميك PZT، وخيارات هندسة القرص الانضغاطي، وإرشادات اختيار المواد للفرق التي تقوم بإنشاء مجموعات التنبيه المسموع الخاصة بها.
للحصول على قراءات ذات صلة حول تطبيقات التكنولوجيا الكهرضغطية، استكشف أدلتنا الشاملة حول الاختيار بين الحلقات والأقراص الانضغاطية وأساسيات مادة PZT.
اتصل بنا لمناقشة متطلبات مشروعك. يمكننا مساعدتك في اختيار مادة السيراميك PZT، وحجم القرص، وتكوين القطب الكهربائي، وبيانات الاختبار لتصميم الإنذار أو التنبيه الصوتي.
الخاتمة: القرص الصغير ذو التأثير الهائل
يعتمد صوت إنذار الدخان في كثير من التصاميم على الفيزياء الأنيقة للتأثير الكهرضغطي العكسي المتجسد في قرص بيزوبسيط. لم تصبح هذه التكنولوجيا شائعة بالصدفة، بل لأن خصائصها الأساسية تتماشى جيداً مع متطلبات الإنذار منخفض الطاقة وطويل العمر.
تنبع موثوقيتها من تصميم الحالة الصلبة بدون ملفات أو منشآت. تدعم كفاءة الطاقة الأجهزة طويلة العمر التي تعمل بالبطارية. وقدرته على إنتاج إنذار عالي الصوت وملفت للانتباه من مكون مدمج يفسر سبب بقاء أجهزة الصوت الكهروضغطية شائعة في هندسة التنبيه المسموع.
في عالم هندسة الإنذارات، غالبًا ما يأتي الأداء الموثوق من مكونات محددة بعناية. ويعد القرص الانضغاطي المتواضع شهادة على هذا المبدأ: فهو عبارة عن قطعة صغيرة من السيراميك والمعدن تساعد، من خلال الخصائص الرائعة للطاقة الانضغاطية، في تحويل الكشف الإلكتروني إلى تحذير مسموع.
