مقارنة بين محولات الطاقة بالموجات فوق الصوتية المختلفة: التكنولوجيا والأداء والتطبيقات
تعد محولات الطاقة بالموجات فوق الصوتية قلب أنظمة الموجات فوق الصوتية، وهي مسؤولة عن تحويل الطاقة الكهربائية إلى اهتزازات ميكانيكية عالية التردد والعكس صحيح. يعد اختيار النوع المناسب من محول الطاقة بالموجات فوق الصوتية أمرًا بالغ الأهمية لتحقيق الأداء الأمثل في تطبيقك - سواء كان ذلك في الاختبارات الصناعية غير المدمرة، أو التصوير الطبي، أو قياس المسافة، أو أنظمة التنظيف.

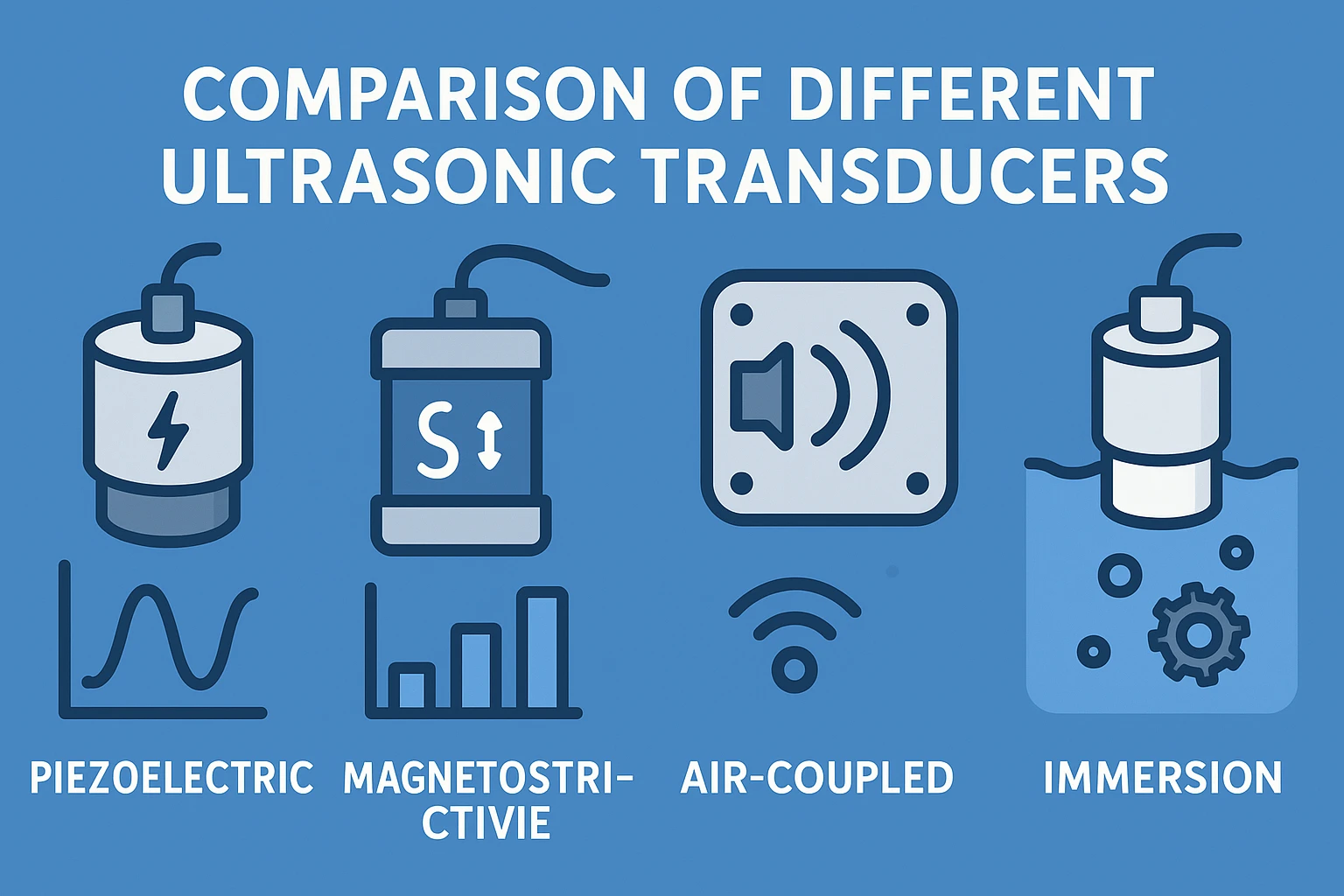

في هذه المقالة، نقارن بين أربعة أنواع رئيسية من محولات الطاقة بالموجات فوق الصوتية: الكهروضغطية، والمغناطيسية، والمقترنة بالهواء، والغمر. سنستكشف مبادئ عملها، وخصائص أدائها، ومزاياها، وقيودها، وتطبيقاتها المثالية. في النهاية، ستعرف التكنولوجيا التي تناسب احتياجاتك بشكل أفضل.
1. محولات الطاقة بالموجات فوق الصوتية الكهروضغطية
التكنولوجيا
تعتمد محولات الطاقة بالموجات فوق الصوتية الكهروضغطية على التأثير الكهروضغطي، حيث تتشوه بعض المواد الخزفية أو البلورية (مثل PZT – تيتانات زركونات الرصاص) عند تعرضها لمجال كهربائي، مما يولد اهتزازات ميكانيكية بترددات الموجات فوق الصوتية.
خصائص الأداء
- نطاق التردد: 20 كيلو هرتز إلى عدة ميجا هرتز
- الحساسية: عالية
- الدقة: ممتازة
- خرج الطاقة: متوسط إلى عالي (حسب التصميم)
- المتانة: متوسطة؛ حساسة لدرجات الحرارة العالية والصدمات الميكانيكية
المزايا
- كفاءة عالية في تحويل الطاقة الكهربائية إلى ميكانيكية
- خيارات تردد واسعة لتطبيقات مختلفة
- حجم مدمج وسهولة التكامل في الأجهزة
القيود
- ينخفض الأداء عند درجات الحرارة العالية
- قد تتطلب مطابقة المعاوقة لتحقيق الكفاءة المثلى
التطبيقات
- التصوير الطبي (مثل ماسحات الموجات فوق الصوتية)
- الاختبارات الصناعية غير المدمرة (NDT)
- التنظيف بالموجات فوق الصوتية - انظر HJ-3528B و HJ-3828
- قياس المسافة الدقيق
2. محولات الطاقة بالموجات فوق الصوتية المغناطيسية
التكنولوجيا
تستخدم المحولات المغناطيسية مواد مثل Terfenol-D التي تغير شكلها عند تعرضها لمجال مغناطيسي. يتم نقل الاهتزازات الميكانيكية المولدة إلى وسط العمل (صلب، سائل، أو غاز).
خصائص الأداء
- نطاق التردد: عادةً 20–40 كيلو هرتز
- خرج الطاقة: عالي
- المتانة: ممتازة، قوية في الظروف القاسية
- الكفاءة: أقل قليلاً من الكهروضغطية للترددات العالية
المزايا
- قدرة عالية على التعامل مع الطاقة
- عمر تشغيلي طويل، حتى في البيئات القاسية
- مثالي للتطبيقات الصناعية واسعة النطاق
القيود
- تشغيل محدود عالي التردد
- حجم أكبر مقارنة بالتصاميم الكهروضغطية
التطبيقات
- التنظيف بالموجات فوق الصوتية للخدمة الشاقة
- لحام المعادن - للتطبيقات عالية الطاقة، ضع في اعتبارك HJ-6015
- الكيمياء الصوتية عالية الطاقة
- أنظمة السونار البحرية
3. محولات الطاقة بالموجات فوق الصوتية المقترنة بالهواء
التكنولوجيا
تم تصميم المحولات المقترنة بالهواء لإرسال واستقبال الموجات فوق الصوتية عبر الهواء دون وسط اقتران. غالبًا ما تستخدم مواد كهروضغطية خاصة أو أغشية مركبة يمكنها نقل الصوت بكفاءة في الوسائط منخفضة الكثافة.
خصائص الأداء
- نطاق التردد: 40 كيلو هرتز إلى عدة مئات من الكيلو هرتز
- الحساسية: أقل من الأنظمة المقترنة بالسائل
- المتانة: جيدة للتطبيقات غير التلامسية
المزايا
- تشغيل غير تلامسي (لا حاجة للماء أو الجل أو الاتصال المباشر)
- مثالي للأهداف الحساسة أو المتحركة
- يمكن استخدامه للفحص المباشر دون إيقاف الإنتاج
القيود
- كفاءة نقل أقل في الهواء مقارنة بالسوائل أو المواد الصلبة
- حساس للظروف البيئية (درجة الحرارة، الرطوبة)
التطبيقات
- قياس سمك المواد
- فحص التغليف
- مراقبة الجودة في صناعة الأغذية
- قياس المسافة غير التلامسي
4. محولات الطاقة بالموجات فوق الصوتية بالغمر
التكنولوجيا
تعمل محولات الغمر في خزان مياه أو وسط سائل آخر، باستخدام الماء كوسط اقتران لنقل الموجات فوق الصوتية إلى كائن الاختبار. هذا يلغي الحاجة إلى الاتصال المباشر.
خصائص الأداء
- نطاق التردد: 1 ميجا هرتز إلى 10 ميجا هرتز أو أكثر
- الدقة: عالية جداً
- جودة الإشارة: ممتازة بسبب انخفاض فقدان الإشارة في الماء
المزايا
- اقتران موحد ونقل إشارة
- مثالي للأشكال المعقدة والمسح الآلي
- دقة صورة فائقة لكشف العيوب
القيود
- يتطلب خزان مياه أو إعداد غمر
- غير مناسب للاستخدام الميداني المحمول
التطبيقات
- الاختبارات غير المدمرة المتقدمة
- المسح الآلي في التصنيع
- كشف العيوب عالي الدقة
جدول المقارنة
| الميزة | الكهروضغطية | المغناطيسية | المقترنة بالهواء | الغمر |
|---|---|---|---|---|
| نطاق التردد | 20 كيلو هرتز - ميجا هرتز | 20 - 40 كيلو هرتز | 40 كيلو هرتز - 500 كيلو هرتز | 1 - 10+ ميجا هرتز |
| خرج الطاقة | متوسط إلى عالي | عالي | منخفض إلى متوسط | متوسط |
| المتانة | متوسطة | ممتازة | جيدة | عالية |
| وسط الاقتران | صلب/سائل | صلب/سائل | هواء | سائل |
| التطبيق المثالي | طبي، NDT، تنظيف | لحام، خدمة شاقة | تغليف، غير تلامسي | NDT عالي الدقة |

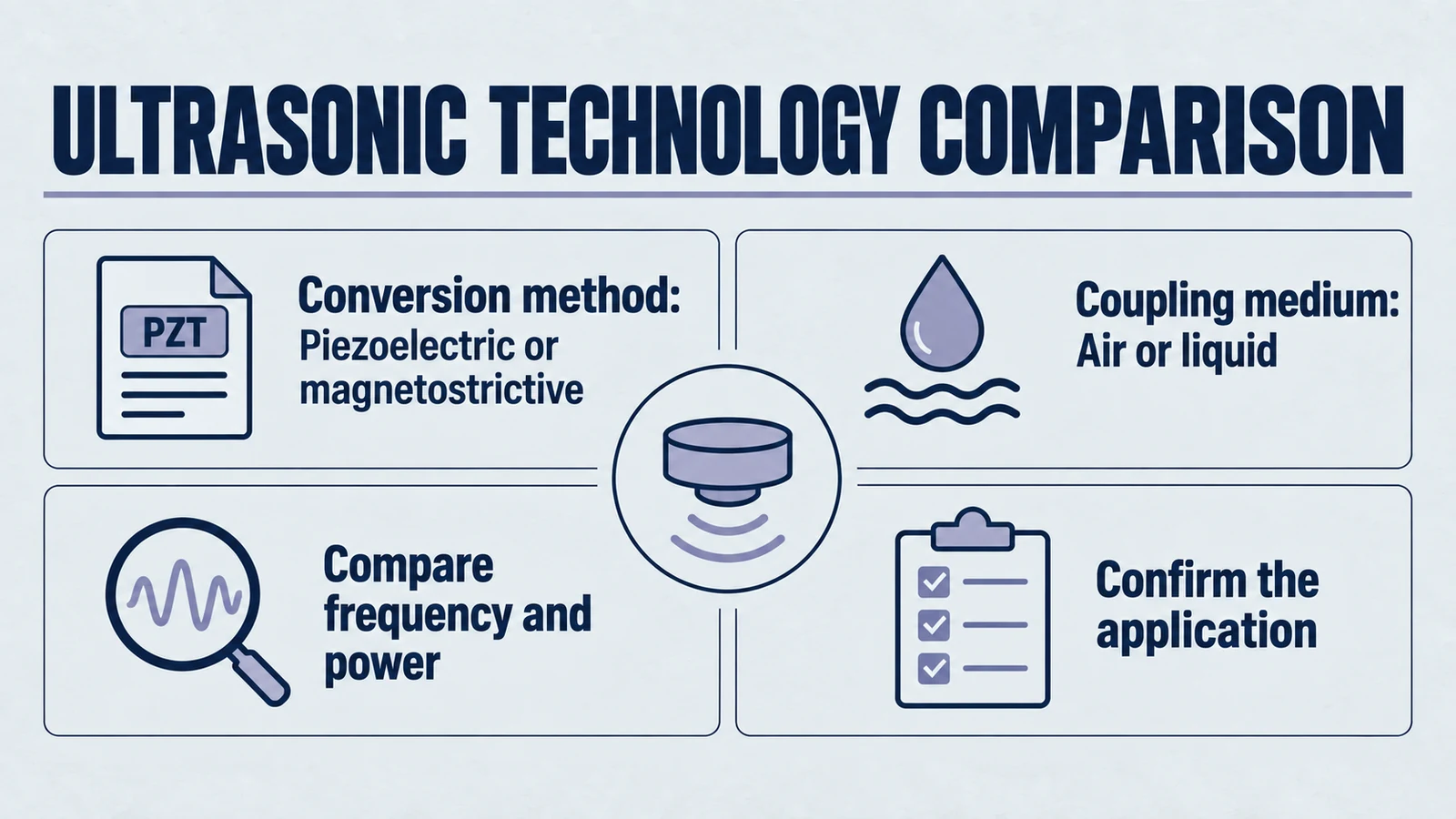

كيفية اختيار محول الطاقة بالموجات فوق الصوتية المناسب
عند اختيار محول طاقة بالموجات فوق الصوتية، ضع في اعتبارك العوامل التالية:
- الوسط – هل ينتقل الصوت عبر الهواء أو السائل أو الصلب؟
- التردد – توفر الترددات الأعلى دقة أفضل ولكن اختراقًا أقل.
- متطلبات الطاقة – يتطلب التنظيف الصناعي أو اللحام طاقة أعلى.
- الظروف البيئية – قد تفضل الظروف القاسية التكنولوجيا المغناطيسية.
- أهداف التطبيق – التصوير الدقيق مقابل توصيل الطاقة للخدمة الشاقة.
أفكار نهائية
كل تقنية محول طاقة بالموجات فوق الصوتية لها نقاط قوتها ومقايضاتها. المحولات الكهروضغطية تهيمن في الدقة وتعدد الاستخدامات، والأنواع المغناطيسية تتفوق في الاستخدامات الصناعية للخدمة الشاقة، والمحولات المقترنة بالهواء مثالية للفحص غير التلامسي، ومحولات الغمر توفر دقة لا مثيل لها في البيئات الخاضعة للرقابة.
من خلال مواءمة اختيارك مع احتياجاتك التشغيلية، يمكنك زيادة الأداء والكفاءة والموثوقية على المدى الطويل. للتطبيقات المتخصصة، استكشف مجموعتنا من محولات التنظيف الدقيقة مثل HJ-3825 وحلول اللحام عالية الطاقة مثل HJ-5020B.
